【滤波跟踪】基于扩展卡尔曼滤波器,用于传感器网络中的目标跟踪Matlab实现

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

传感器网络技术日益成熟，其在目标跟踪领域的应用也愈发广泛。相比于单一传感器，传感器网络能够提供更加丰富、冗余和可靠的数据，显著提高目标跟踪的精度和鲁棒性。然而，传感器网络中数据融合和处理的复杂性也带来了新的挑战。扩展卡尔曼滤波器(Extended Kalman Filter, EKF)作为一种经典的非线性滤波算法，因其在处理非线性系统和噪声方面具有较好的效果，成为传感器网络目标跟踪领域的重要工具。本文将深入探讨基于扩展卡尔曼滤波器的传感器网络目标跟踪方法，分析其原理、算法实现以及优缺点，并展望其未来的发展方向。

一、传感器网络目标跟踪的背景与挑战

传感器网络目标跟踪的核心任务是利用分布式传感器采集到的数据，对目标的状态（例如位置、速度、加速度等）进行估计和预测。相比传统的单传感器跟踪，传感器网络具有以下优势：

• 冗余性: 多个传感器对同一目标进行观测，能够有效克服单个传感器失效或数据丢失的影响，提高系统可靠性。

• 覆盖范围广: 传感器节点分布在目标周围，能够扩大目标跟踪的覆盖范围，减少盲区。

• 信息融合: 通过数据融合算法，可以整合来自多个传感器的观测信息，提高跟踪精度和抗干扰能力。

然而，传感器网络目标跟踪也面临诸多挑战：

• 非线性: 目标运动模型和传感器测量模型通常是非线性的，这使得传统的线性滤波算法难以适用。

• 噪声: 传感器数据不可避免地受到各种噪声的影响，例如测量噪声、环境噪声等。

• 通信限制: 传感器节点之间通信带宽有限，数据传输存在延迟和丢包等问题。

• 计算资源有限: 传感器节点的计算能力和存储空间有限，限制了算法的复杂度。

二、扩展卡尔曼滤波器原理及其在目标跟踪中的应用

扩展卡尔曼滤波器是卡尔曼滤波器在非线性系统中的扩展。它通过对非线性系统进行一阶泰勒展开线性化，然后利用线性卡尔曼滤波器的框架进行状态估计。其核心思想是利用状态转移方程和观测方程的雅可比矩阵来逼近非线性函数，从而将非线性问题转化为线性问题。

在传感器网络目标跟踪中，EKF的应用流程如下：

1. 系统模型建立: 建立目标运动模型和传感器测量模型。目标运动模型通常采用状态空间模型，描述目标状态随时间的变化规律，例如匀速运动模型、匀加速运动模型等。传感器测量模型描述传感器观测值与目标状态之间的关系。

2. 状态预测: 根据目标运动模型和上一时刻的状态估计，预测当前时刻的目标状态。

3. 协方差预测: 预测状态估计的协方差矩阵，反映状态估计的不确定性。

4. 测量更新: 将传感器观测数据与预测状态进行融合，更新状态估计和协方差矩阵。此步骤需要计算观测雅可比矩阵。

5. 迭代: 重复步骤2-4，实现对目标状态的持续跟踪。

在传感器网络环境下，EKF需要结合数据融合算法，例如加权平均、卡尔曼融合等，将多个传感器的数据进行有效融合，以提高跟踪精度。

三、基于EKF的传感器网络目标跟踪算法实现

实现基于EKF的传感器网络目标跟踪算法需要考虑以下几个方面：

1. 传感器模型选择: 根据传感器类型选择合适的测量模型，例如，对于距离传感器，测量模型描述的是目标距离与传感器坐标之间的关系；对于角度传感器，测量模型描述的是目标角度与传感器坐标之间的关系。

2. 目标运动模型选择: 根据目标运动特性选择合适的运动模型，例如，对于运动缓慢的目标，可以使用匀速运动模型；对于运动迅速的目标，可以使用匀加速运动模型，甚至需要考虑更复杂的运动模型。

3. 数据融合策略: 选择合适的数据融合策略，例如加权平均法、卡尔曼滤波器融合法等，将来自不同传感器的数据进行有效融合。权重的选择需要考虑传感器精度、可靠性以及与目标的距离等因素。

4. 算法优化: 为了提高算法的效率和鲁棒性，需要对EKF算法进行优化，例如，改进线性化方法、采用自适应滤波等。

四、EKF在传感器网络目标跟踪中的优缺点

EKF的优点在于：

• 处理非线性系统: 能够处理一定程度的非线性系统，比线性卡尔曼滤波器应用范围更广。

• 相对简单: 算法实现相对简单，计算量适中。

EKF的缺点在于：

• 线性化误差: 一阶泰勒展开线性化会引入线性化误差，影响跟踪精度，尤其是在非线性程度较高的情况下。

• 协方差发散: 在某些情况下，EKF的协方差矩阵可能会发散，导致跟踪失败。

• 计算复杂度: 虽然相对简单，但在处理高维状态和大量传感器数据时，计算复杂度仍然较高，可能超出部分传感器节点的计算能力。

五、未来的发展方向

为了进一步提高基于EKF的传感器网络目标跟踪性能，未来的研究方向可以包括：

• 改进线性化方法: 研究更精确的线性化方法，例如高阶泰勒展开、无迹卡尔曼滤波(Unscented Kalman Filter, UKF)等，减少线性化误差。

• 自适应EKF: 设计自适应EKF算法，根据目标运动特性和噪声特性自适应调整滤波参数，提高跟踪鲁棒性。

• 分布式EKF: 研究分布式EKF算法，将EKF算法分散到多个传感器节点上进行计算，降低单个节点的计算负担，提高系统效率和可靠性。

• 结合深度学习: 将深度学习技术与EKF结合，利用深度学习模型学习目标运动模型和传感器测量模型，提高跟踪精度和鲁棒性。

结论

基于扩展卡尔曼滤波器的传感器网络目标跟踪方法是一种有效且广泛应用的技术。虽然EKF存在一些局限性，但通过改进算法、优化策略以及与其他技术的结合，可以进一步提高其性能，满足日益增长的目标跟踪应用需求。未来，随着传感器技术和人工智能技术的不断发展，基于EKF的传感器网络目标跟踪技术将拥有更广阔的应用前景。

📣 部分代码

% posicion sensores

s_1 = [0; 0];

s_2 = [0; 1];

s_3 = [1; 0];

s_4 = [1; 1];

s = [s_1 s_2 s_3 s_4];

sigma_g = 0.02; % varianza del ruido, se puede variar

instantes = 100; % numero de mediciones

x_t_real = zeros(2, instantes);

A = eye(size(x_t_real, 1)); % matriz de transicion de la posicion

y_t = zeros(size(s, 2), instantes);

for t = 1 : instantes

    if t == 1

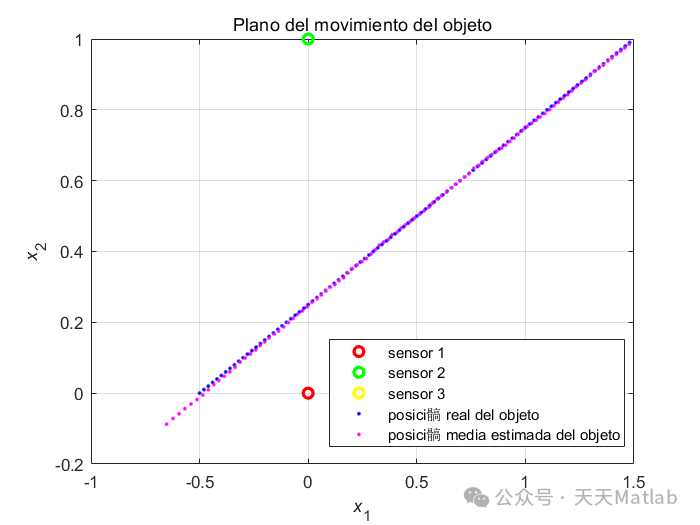

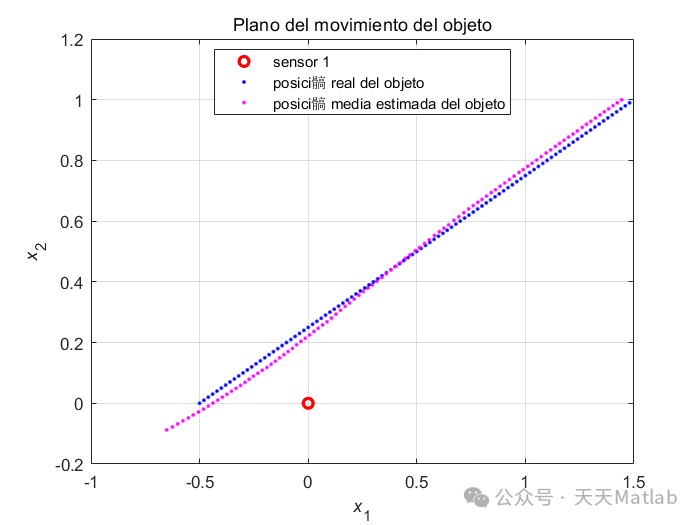

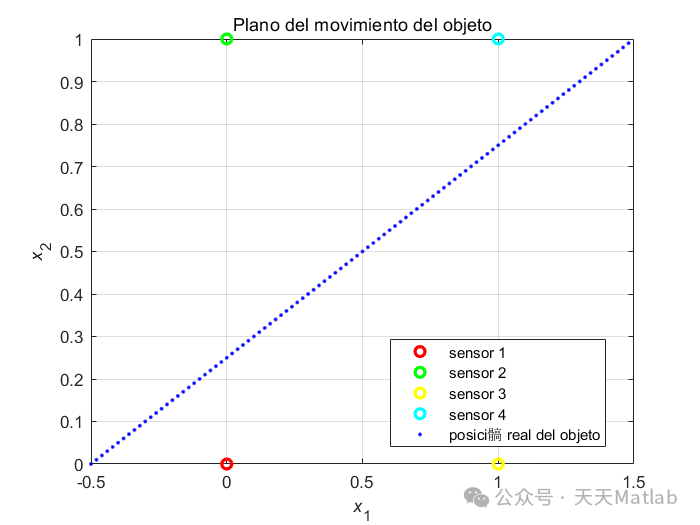

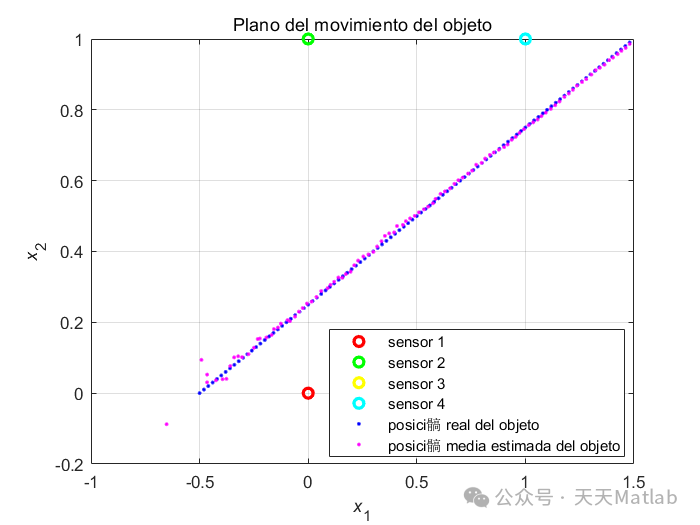

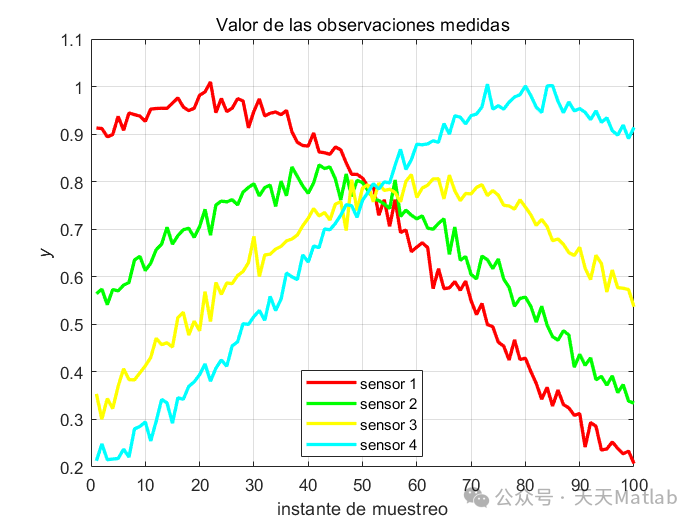

⛳️ 运行结果
