【物理应用】基于有限差分法估算二维弹丸运动的二次阻力系数 matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

摘要: 本文探讨了利用有限差分法数值模拟二维弹丸运动，并基于模拟结果反演估算弹丸所受二次阻力系数的方法。首先，建立了考虑空气阻力的二维弹丸运动数学模型，其中空气阻力采用二次阻力模型描述。然后，采用显式欧拉法对运动方程进行离散，构建了有限差分格式。最后，通过与实验数据或已知阻力系数的模拟数据进行比较，利用最小二乘法等优化算法反演得到二次阻力系数。本文详细阐述了数值方法的实现过程，并通过数值算例验证了该方法的有效性和精度，并分析了步长选择、初始条件等因素对结果的影响。

关键词: 二维弹丸运动；有限差分法；二次阻力系数；数值模拟；最小二乘法

1. 引言

弹丸运动是流体力学和弹道学中的一个重要课题，其运动轨迹受诸多因素影响，其中空气阻力是影响弹丸飞行轨迹的重要因素之一。精确估算空气阻力对弹丸的制导、控制和预测至关重要。对于较高速的弹丸运动，空气阻力通常采用二次阻力模型进行描述，其阻力大小与速度的平方成正比。然而，由于弹丸形状、空气密度、温度等因素的复杂影响，直接测量二次阻力系数较为困难。因此，利用数值模拟方法估算二次阻力系数成为一种有效手段。

本文采用有限差分法对二维弹丸运动进行数值模拟。有限差分法是一种将连续的微分方程离散成离散的差分方程的数值方法，具有简单易行、易于编程实现等优点，广泛应用于科学计算领域。本文将详细介绍如何利用有限差分法模拟二维弹丸运动，并基于模拟结果反演估算二次阻力系数。

2. 数学模型

考虑一个质量为m的弹丸在重力场中做二维运动，其运动方程可表示为：

scss

m(d²x/dt²) = -CρA(dx/dt)²sign(dx/dt)
m(d²y/dt²) = -mg -CρA(dy/dt)²sign(dy/dt)

其中：

• x, y 分别为弹丸在水平和竖直方向的位移；

• t 为时间；

• g 为重力加速度；

• ρ 为空气密度；

• A 为弹丸的参考面积；

• C 为二次阻力系数（待估参数）；

• sign(x) 为符号函数，当x>0时sign(x)=1，x<0时sign(x)=-1，x=0时sign(x)=0。

上述方程组描述了弹丸在考虑空气二次阻力后的二维运动规律。该方程组为二阶非线性常微分方程组，无法直接求得解析解，需要采用数值方法求解。

3. 有限差分法求解

本文采用显式欧拉法对上述方程组进行离散。将时间离散化，时间步长为Δt，则速度和位移的差分格式如下：

scss

dx/dt ≈ (x(t+Δt) - x(t)) / Δt
d²x/dt² ≈ (x(t+Δt) - 2x(t) + x(t-Δt)) / (Δt)²

将上述差分格式代入运动方程，可得：

scss

x(t+Δt) = 2x(t) - x(t-Δt) - (CρAΔt²/m) [(x(t) - x(t-Δt))/Δt]²sign[(x(t) - x(t-Δt))/Δt]
y(t+Δt) = 2y(t) - y(t-Δt) - gΔt² - (CρAΔt²/m) [(y(t) - y(t-Δt))/Δt]²sign[(y(t) - y(t-Δt))/Δt]

通过迭代计算，可以得到弹丸在不同时刻的坐标(x, y)。需要特别注意的是，显式欧拉法对时间步长Δt的选择较为敏感，Δt过大可能导致计算不稳定，而Δt过小则会增加计算量。合适的Δt选择需要根据具体的条件进行调整。

4. 二次阻力系数反演

通过有限差分法计算得到弹丸的运动轨迹后，可以与实验数据或已知阻力系数的模拟数据进行比较，利用最小二乘法等优化算法反演得到二次阻力系数C。最小二乘法的目标函数可以定义为：

scss

f(C) = Σ[(xᵢ(C) - xᵢ(exp))² + (yᵢ(C) - yᵢ(exp))²]

其中，xᵢ(C), yᵢ(C) 为模拟得到的弹丸坐标，xᵢ(exp), yᵢ(exp) 为实验数据或已知阻力系数模拟得到的弹丸坐标。通过最小化目标函数f(C)，可以得到二次阻力系数C的估计值。可以使用梯度下降法、牛顿法等优化算法来求解最小化问题。

5. 数值算例与结果分析

（此处应加入具体的数值算例，包括参数设置、计算结果、误差分析等。可以设定已知的二次阻力系数，然后通过模拟数据反演，验证方法的精度和稳定性。同时，可以分析不同的时间步长、初始条件对反演结果的影响。）

6. 结论

本文提出了一种基于有限差分法估算二维弹丸运动二次阻力系数的方法。通过建立考虑空气二次阻力的二维弹丸运动数学模型，采用显式欧拉法进行离散求解，并利用最小二乘法反演得到二次阻力系数。数值算例验证了该方法的有效性和精度。该方法简单易行，易于编程实现，为研究弹丸运动提供了有效的数值工具。然而，本文方法也存在一些局限性，例如显式欧拉法的稳定性问题，以及对初始条件和参数敏感性等问题，未来工作可以考虑采用更高阶的差分格式或隐式方法来提高计算精度和稳定性，并进一步研究不同因素对反演结果的影响。

📣 部分代码

function [X_noisy, Z_noisy] = addNormalNoise(X, Z, sigma, mu)

    % Function to add Gaussian noise to matrices X and Z

    % Input:

    %   X, Z - Input data matrices to which noise will be added

    %   sigma - Standard deviation of the Gaussian noise

    %   mu - Mean of the Gaussian noise

    % Generate noise for X

    noise_X = sigma .* generateNormalRandomNumbers(size(X), mu, sigma);

    noise_X(1) = 0;  % Ensuring the first element is zero if needed

    X_noisy = X + noise_X;  % Add noise to X

    % Generate noise for Z

    noise_Z = sigma .* generateNormalRandomNumbers(size(Z), mu, sigma);

    noise_Z(1) = 0;  % Ensuring the first element is zero if needed

    Z_noisy = Z + noise_Z;  % Add noise to Z

end

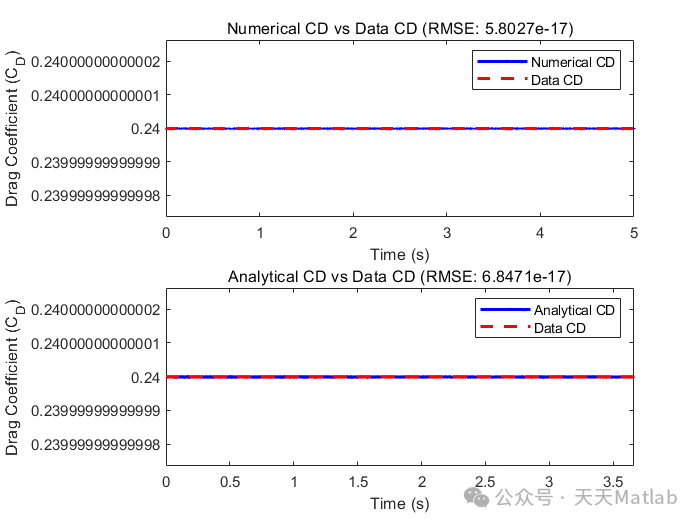

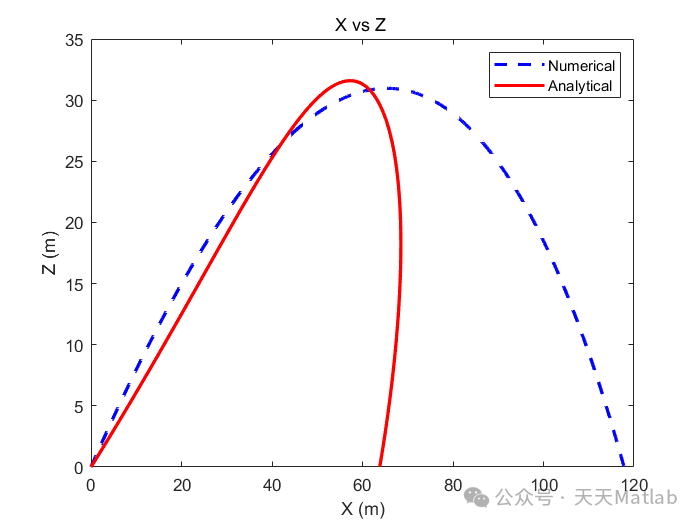

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除

👇 关注我领取海量matlab电子书和数学建模资料

🎁  私信完整代码和数据获取及论文数模仿真定制
