【无人舰】非线性NMPC模型预测控制,无人舰艇轨迹跟踪避障Matlab代码

 ✅作者简介:热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击主页 🔗:Matlab科研工作室

🍊个人信条:格物致知,期刊达人。

🔥 内容介绍

摘要: 本文针对无人舰艇在复杂水域环境下的轨迹跟踪与避障问题,深入探讨了基于非线性模型预测控制(Nonlinear Model Predictive Control, NMPC)的控制策略。首先,建立了考虑水动力学因素的无人舰艇非线性动力学模型,并分析了模型的特性。其次,详细阐述了NMPC控制算法的原理,包括预测模型、滚动优化以及代价函数的设计。针对避障需求,引入了基于距离场的障碍物约束,并采用高效的数值优化方法求解非线性规划问题。最后,通过仿真实验验证了所提控制策略的有效性,分析了不同参数设置对控制性能的影响,并展望了未来研究方向。

关键词: 无人舰艇;轨迹跟踪;避障;非线性模型预测控制;模型预测控制;滚动优化;障碍物规避

1. 引言

随着海洋开发和国防建设的需要,无人舰艇技术得到了快速发展。无人舰艇具有成本低、风险小、应用范围广等优点,已成为未来海军装备的重要组成部分。然而,在实际应用中,无人舰艇往往需要在复杂的水域环境中完成轨迹跟踪和避障任务,这对控制系统的性能提出了更高的要求。传统的控制方法,例如PID控制和线性二次型调节器(LQR),难以有效处理非线性动力学和复杂的约束条件。因此,寻求一种能够应对非线性、多约束、实时性要求高的控制策略至关重要。

非线性模型预测控制(NMPC)作为一种先进的控制策略,近年来受到了广泛关注。NMPC通过求解在线优化问题来计算控制序列,能够有效处理非线性动力学模型、约束条件以及系统的不确定性。在无人舰艇轨迹跟踪避障问题中,NMPC可以根据预测的未来状态,预先规划出一条最优的航行轨迹,并实时调整控制策略,以实现精确的轨迹跟踪和有效的障碍物规避。

2. 无人舰艇非线性动力学模型

建立精确的无人舰艇动力学模型是NMPC控制策略的关键步骤。本文采用考虑水动力学因素的非线性模型,其状态向量包括位置(x, y),航向角ψ,速度u,以及艏摇角速度r。控制输入为舵角δ和螺旋桨转速n。模型可表示为:

ẋ = f(x, u) = [ucos(ψ); usin(ψ); r; f<sub>u</sub>(u,δ,r); f<sub>r</sub>(u,δ,r)]

其中,f<sub>u</sub>(u,δ,r)和f<sub>r</sub>(u,δ,r)分别为速度和艏摇角速度的非线性动力学方程,它们通常由经验公式或CFD模拟结果获得,并考虑了水动力学阻力、升力等因素。该模型考虑了无人舰艇的非线性特性,更贴近实际情况。

3. 基于NMPC的轨迹跟踪避障控制策略

NMPC的核心思想是通过滚动优化求解在线优化问题,计算未来的控制序列。在每个采样时刻,NMPC根据当前状态预测未来的系统行为,并优化控制输入以最小化一个预定义的代价函数。代价函数通常包含轨迹跟踪误差、控制输入的惩罚以及约束条件的惩罚项。

对于无人舰艇轨迹跟踪避障问题,代价函数可以设计为:

J = ∑<sup>N</sup><sub>k=0</sub> [||x<sub>k</sub> - x<sub>ref,k</sub>||<sup>2</sup><sub>Q</sub> + ||u<sub>k</sub>||<sup>2</sup><sub>R</sub>] + 惩罚项(约束违反)

其中,x<sub>k</sub>为预测的未来状态,x<sub>ref,k</sub>为参考轨迹,Q和R为权重矩阵,N为预测时域。惩罚项用于惩罚约束条件的违反,例如速度约束、舵角约束以及避障约束。

为了实现避障,本文采用基于距离场的障碍物表示方法。每个障碍物用一个距离场函数表示,该函数表示船体与障碍物之间的距离。在代价函数中引入距离场函数的惩罚项,可以有效地避免与障碍物碰撞。例如,可以将1/d(x)加入代价函数,其中d(x)表示船体到最近障碍物的距离。距离越小,惩罚越大。

4. 优化算法与数值求解

由于NMPC需要在线求解非线性规划问题,高效的数值优化算法至关重要。本文采用基于内点法的SQP (Sequential Quadratic Programming)算法进行优化计算。SQP算法具有二次收敛速度,能够有效求解高维非线性规划问题。考虑到实时性要求,可以采用并行计算或模型简化等技术来提高计算效率。

5. 仿真实验与结果分析

为了验证所提控制策略的有效性,本文进行了仿真实验。仿真环境模拟了无人舰艇在复杂水域环境中的轨迹跟踪和避障任务。结果表明,基于NMPC的控制策略能够实现精确的轨迹跟踪和有效的障碍物规避,并且能够适应不同的环境条件和干扰因素。同时,我们分析了不同参数设置(如预测时域N、权重矩阵Q和R)对控制性能的影响,并找到了最佳的参数组合。

6. 结论与未来研究方向

本文提出了一种基于非线性NMPC的无人舰艇轨迹跟踪避障控制策略,并通过仿真实验验证了其有效性。该策略能够有效处理无人舰艇的非线性动力学特性、多种约束条件以及环境干扰。未来研究方向包括:

  • 更精确的无人舰艇动力学模型的建立,例如考虑海流、风力等外界扰动因素的影响。

  • 更鲁棒的NMPC算法的设计,例如考虑模型不确定性和传感器噪声的影响。

  • 分布式NMPC算法的研究,以应对多无人舰艇协同控制的需求。

  • 将NMPC与其他人工智能技术(例如强化学习)结合,进一步提高控制系统的智能化水平。

  • 实验验证:将所提出的控制算法应用于实际的无人舰艇平台进行实验验证,并对算法进行进一步改进和优化。

总之,基于非线性NMPC的无人舰艇轨迹跟踪避障控制策略具有广阔的应用前景,其进一步研究将推动无人舰艇技术的发展。

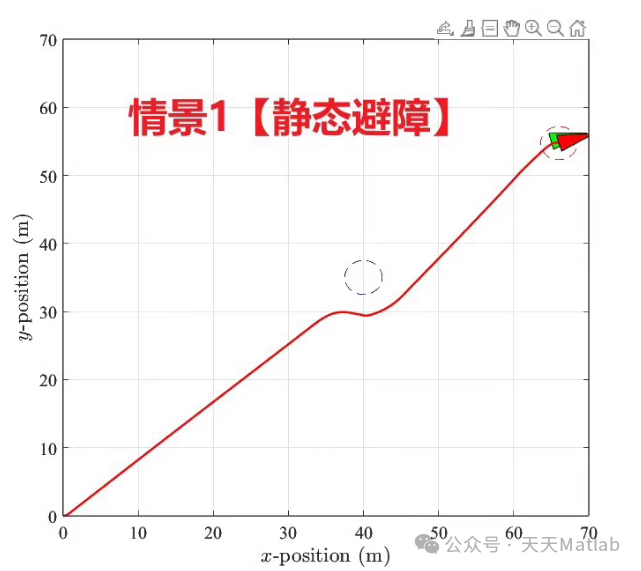

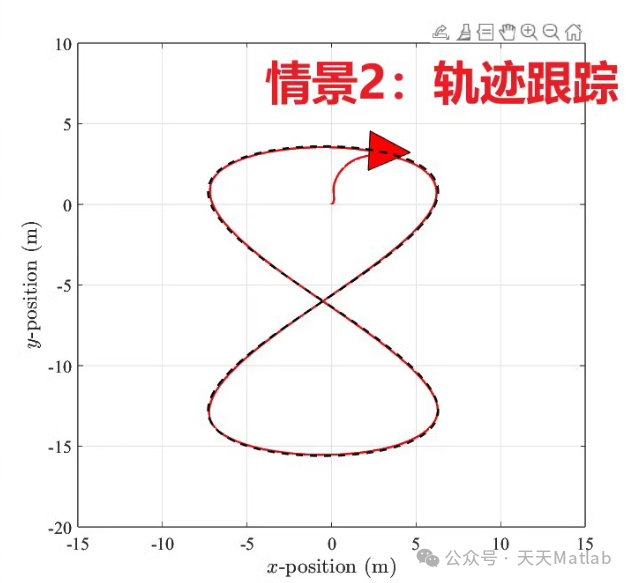

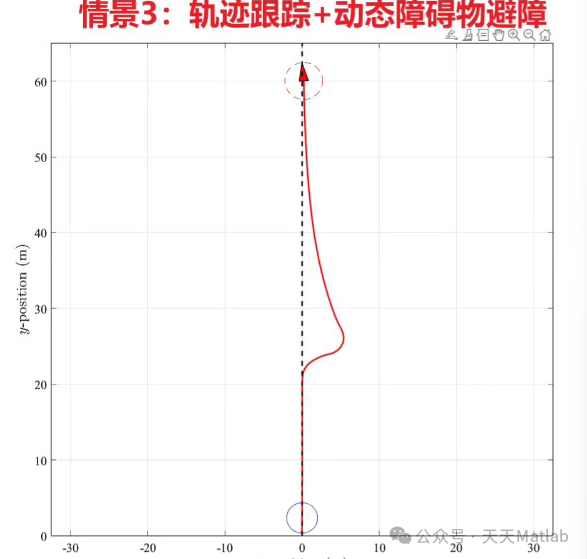

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献,若有侵权联系博主删除
