【光学】光子晶体波导的二维FDTD附matlab代码

 ✅作者简介：热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知，期刊达人。

🔥 内容介绍

光子晶体 (Photonic Crystal, PhC) 作为一种新型光学材料，因其能够通过周期性结构调控光波传播特性而备受关注。其独特的能带结构使得光子晶体波导能够实现光波的局域、引导和操控，在集成光学、光子器件等领域展现出巨大的应用潜力。然而，光子晶体的结构复杂性使得对其光学性质的精确分析成为一项挑战。有限差分时域法 (Finite-Difference Time-Domain, FDTD) 作为一种高效的电磁场数值模拟方法，在光子晶体波导特性的研究中得到了广泛应用。本文将重点探讨二维 FDTD 方法在光子晶体波导模拟中的应用，包括其基本原理、数值精度、边界条件处理以及在实际应用中的优势和局限性。

一、二维 FDTD 方法的基本原理

FDTD 方法的基本思想是将麦克斯韦方程组在时域和空域上进行离散化，利用差分方程迭代求解电磁场的时域分布。在二维情况下，我们考虑横电 (TE) 模式或横磁 (TM) 模式，只需求解两个分量即可。对于 TE 模式，我们求解 Ey 和 Hx, Hz 分量；对于 TM 模式，我们求解 Ex, Hz 分量。通过对麦克斯韦旋度方程进行中心差分近似，可以得到如下差分方程：

对于 TE 模式：

• ∂Ey/∂t = (1/μ)(∂Hz/∂x - ∂Hx/∂z)

• ∂Hx/∂t = (1/ε)(∂Ey/∂z)

• ∂Hz/∂t = -(1/ε)(∂Ey/∂x)

对于 TM 模式：

• ∂Ex/∂t = -(1/ε)(∂Hz/∂y)

• ∂Hz/∂t = (1/μ)(∂Ex/∂y)

其中，ε 和 μ 分别表示介质的介电常数和磁导率。这些差分方程在空间网格上进行迭代计算，从而得到电磁场在不同时刻的分布。时间步长和空间步长需要满足稳定性条件，以保证数值计算的稳定性和精度。

二、光子晶体波导的二维 FDTD 模拟

在模拟光子晶体波导时，需要首先构建光子晶体的二维结构。这通常涉及到对光子晶体材料的介电常数进行空间离散化，将其表示为一个二维介电常数矩阵。然后，根据波导的几何形状，在该矩阵中定义波导区域和周围的周期性结构。在边界条件处理方面，常用的方法包括周期性边界条件 (PBC) 和完美匹配层 (Perfectly Matched Layer, PML) 边界条件。PBC 用于模拟无限大的周期性结构，而 PML 则用于吸收边界上的反射波，避免边界反射对模拟结果的影响。

三、数值精度和计算效率

二维 FDTD 方法的数值精度取决于空间步长、时间步长以及所采用的差分格式。为了提高精度，可以采用高阶差分格式，或者使用更细密的网格。然而，更高的精度通常意味着更高的计算成本。因此，需要在精度和计算效率之间进行权衡。 光子晶体波导的几何结构复杂，通常需要较细密的网格才能准确模拟其光学特性，这会导致较大的计算量。为了提高计算效率，可以采用一些优化技术，例如局部网格加密、并行计算等。

四、应用实例和局限性

二维 FDTD 方法已成功应用于各种光子晶体波导的模拟，例如光子晶体波导的传输特性、弯曲波导的损耗、光子晶体谐振腔的设计等。 通过模拟，可以得到波导的有效折射率、模式场分布、传输损耗等重要参数，为光子晶体器件的设计和优化提供重要的理论指导。

然而，二维 FDTD 方法也存在一些局限性。首先，它只能模拟二维结构，无法直接模拟三维光子晶体波导。其次，对于具有复杂结构的光子晶体波导，需要非常细密的网格才能保证精度，这会导致计算量急剧增加，甚至超出计算能力的限制。此外，FDTD 方法在处理具有强色散和非线性效应的光子晶体波导时，也可能出现精度下降的问题。

五、总结与展望

二维 FDTD 方法是模拟光子晶体波导的一种有效工具，它能够提供准确的光学特性信息，为光子晶体器件的设计和优化提供重要的理论支撑。 然而，其在处理三维结构和复杂效应方面存在一定的局限性。 未来，结合三维 FDTD 方法、改进的数值算法以及高性能计算技术，将进一步提升光子晶体波导模拟的精度和效率，推动光子晶体技术在更多领域的应用。 同时，结合其他数值方法，例如平面波展开法 (Plane Wave Expansion, PWE) 和有限元法 (Finite Element Method, FEM)，可以构建更完善的光子晶体波导研究体系。 这将为未来发展更加高效、高性能的光子器件奠定坚实的基础

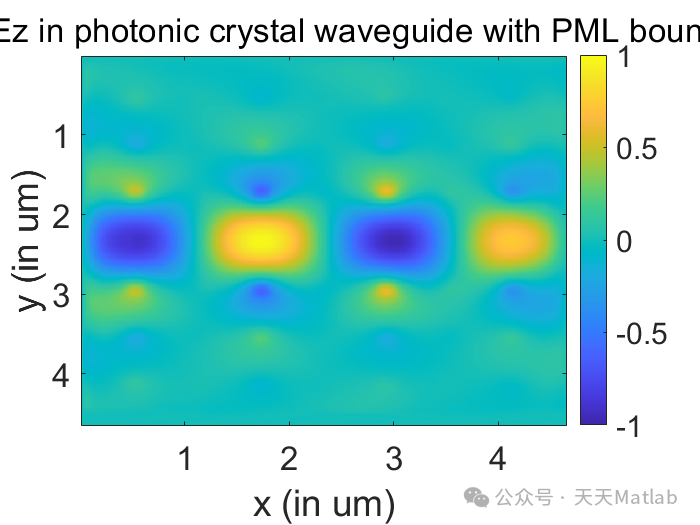

⛳️ 运行结果
