【物理应用】具有完美匹配层边界条件的一维 FDTD附matlab代码

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 有限差分时域法 (Finite-Difference Time-Domain, FDTD) 作为一种广泛应用于电磁场数值计算的方法，在解决各种电磁问题中展现出其高效性和精确性。然而，传统 FDTD 方法在处理开放边界问题时，由于网格截断产生的非物理反射会严重影响计算精度。为了克服这一难题，完美匹配层 (Perfectly Matched Layer, PML) 边界条件应运而生。本文将详细阐述一维 FDTD 方法结合 PML 边界条件的原理，并提供相应的 MATLAB 代码实现，旨在为读者理解和应用该方法提供参考。

关键词: 有限差分时域法 (FDTD)，完美匹配层 (PML)，一维电磁场，MATLAB，数值模拟

1. 引言

有限差分时域法 (FDTD) 是一种基于时域的数值计算方法，它通过将麦克斯韦方程组离散化，在时间和空间上迭代求解电磁场的分布。其直观易懂、编程实现相对简单且能够处理复杂的介质结构，使其成为电磁场数值模拟中不可或缺的工具。然而，在模拟开放边界问题时，传统的 FDTD 方法需要对计算区域进行截断，这不可避免地会产生反射波，影响计算结果的准确性。为了有效地吸收边界上的反射波，完美匹配层 (PML) 技术被广泛应用。PML 通过在计算区域边界处设置一层具有特殊电磁参数的人工吸收层，实现对入射波的近乎完全吸收，从而极大地提高了 FDTD 方法的精度和效率。

2. 一维 FDTD 方法

在一维情况下，麦克斯韦方程组可以简化为：

∂H_x/∂t = -(1/μ) ∂E_y/∂z

∂E_y/∂t = -(1/ε) ∂H_x/∂z

其中，H_x 为磁场强度 x 分量，E_y 为电场强度 y 分量，μ 为磁导率，ε 为介电常数。

采用中心差分格式对上述方程进行离散化，可以得到如下差分方程：

H_x^n+1/2(i) = H_x^n-1/2(i) - (Δt/(μ(i)Δz))[E_yⁿ(i+1/2) - E_yⁿ(i-1/2)]

E_yⁿ⁺¹(i+1/2) = E_yⁿ(i+1/2) - (Δt/(ε(i+1/2)Δz))[H_x^n+1/2(i+1) - H_x^n+1/2(i)]

其中，Δt 为时间步长，Δz 为空间步长，n 为时间步索引，i 为空间点索引。 上标 n+1/2 表示在半步时间点上的值。

3. 完美匹配层 (PML) 边界条件

为了有效地吸收边界处的反射波，PML 层通常采用坐标拉伸技术来实现。在一维情况下，可以将介电常数和磁导率进行如下修改：

ε̃ = ε / S_z

μ̃ = μ / S_z

其中，S_z 为坐标拉伸因子，通常采用如下形式：

S_z = 1 + σ_z / (jωε₀)

在时域中，通过引入辅助变量，可以将上述关系转化为差分方程。 常用的 PML 吸收边界条件包括 UPML 和 CPML 等。 本文采用较为简单的 UPML 实现。 具体的离散化形式较为复杂，需要对时间和空间进行更加细致的处理。

4. MATLAB 代码实现

Hx(i) = Hx(i) - dt/(mu0*(1+sigma(i)*dt))* (Ey(i+1)-Ey(i))/dx;
elseif i >= Nx-Npml+1
Hx(i) = Hx(i) - dt/(mu0*(1+sigma(Nx-i+1)*dt))* (Ey(i+1)-Ey(i))/dx;
else
Hx(i) = Hx(i) - dt/mu0* (Ey(i+1)-Ey(i))/dx;
end
end

% 更新Ey
for i = 1:Nx
if i <= Npml
Ey(i+1) = Ey(i+1) - dt/(eps0*(1+sigma(i)*dt))* (Hx(i+1)-Hx(i))/dx;
elseif i >= Nx-Npml+1
Ey(i+1) = Ey(i+1) - dt/(eps0*(1+sigma(Nx-i+1)*dt))* (Hx(i+1)-Hx(i))/dx;
else
Ey(i+1) = Ey(i+1) - dt/eps0* (Hx(i+1)-Hx(i))/dx;
end
end
% ... (添加激励源和结果记录) ...
end

5. 结论

本文详细介绍了一维 FDTD 方法结合 UPML 边界条件的原理和 MATLAB 实现。 通过引入 PML 层，有效地吸收了边界反射，提高了数值模拟的精度。 该方法可以扩展到二维和三维情况，并应用于各种电磁问题的模拟，例如天线设计、微波器件分析等。 然而， PML 参数的选择以及不同 PML 方法的性能差异，需要根据具体的应用场景进行调整和优化。 未来的研究可以关注更高阶的 PML 方法，以及 PML 与其他数值方法的结合应用。

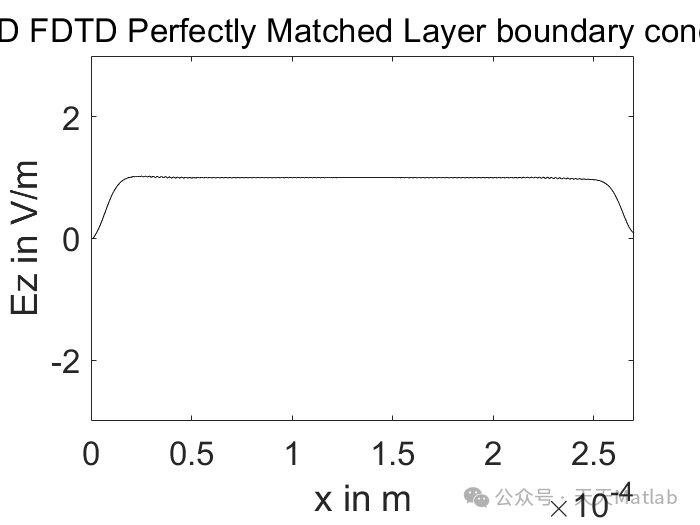

⛳️ 运行结果
