【天线】采用贴片天线和偶极子，旋转偶极子，并计算总输出电平，同时考虑阵列模式和可变组合器附matlab代码

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 本文针对一种由贴片天线和旋转偶极子组成的阵列天线系统进行深入分析。该系统利用可变组合器对贴片天线和旋转偶极子的信号进行组合，从而实现灵活的辐射特性控制。文章首先分别介绍贴片天线和偶极子的特性，然后分析旋转偶极子在不同角度下的辐射模式，并在此基础上，结合阵列理论和可变组合器的作用，推导计算总输出电平的公式。最后，通过数值仿真或实验验证，探讨不同参数对系统性能的影响，并给出优化设计建议。

关键词: 贴片天线，偶极子天线，阵列天线，可变组合器，辐射模式，总输出电平

1. 引言

在现代无线通信系统中，天线设计至关重要，它直接影响着系统的性能和效率。为了满足日益增长的带宽和增益需求，各种新型天线结构不断涌现。本文研究一种由贴片天线和旋转偶极子组成的阵列天线系统，该系统结合了贴片天线的低剖面特性和偶极子的高增益特性，并通过可变组合器实现灵活的功率分配和相位控制，从而优化辐射性能。

2. 贴片天线的特性分析

贴片天线以其低剖面、易于集成和成本低的优点而广泛应用于各种无线通信设备。其辐射特性主要由贴片尺寸、介质基板参数以及馈电结构决定。通过调整贴片尺寸和形状，可以改变天线的谐振频率和辐射方向图。常见的贴片天线包括矩形贴片、圆形贴片以及各种微带贴片天线。本系统中使用的贴片天线的具体参数需要根据实际应用需求进行选择，例如谐振频率、增益、带宽和阻抗匹配等。其辐射模式通常具有较宽的主瓣和较低的旁瓣电平。

3. 旋转偶极子的特性分析

偶极子天线具有结构简单、易于分析和制造的优点。旋转偶极子是指可以绕其中心轴旋转的偶极子天线。通过改变偶极子的旋转角度，可以控制其辐射方向。当偶极子处于特定角度时，其辐射场强分布会发生变化，从而影响阵列天线的总辐射特性。旋转偶极子的辐射模式可以用方向性函数来描述，该函数与偶极子的长度、旋转角度以及工作频率有关。旋转偶极子的方向性函数可以通过电磁场理论计算得到，或者通过仿真软件进行模拟。

4. 阵列模式分析

将贴片天线和旋转偶极子组合成阵列，可以进一步提升天线的增益和方向性。阵列天线的辐射模式取决于各个单元天线的辐射特性、单元天线间的间距以及相位差。在本文中，贴片天线和旋转偶极子作为阵列单元，它们的辐射模式可以通过叠加原理进行分析。通过调整单元天线间的间距和相位差，可以形成不同的波束形状和方向，从而满足不同的应用需求。

5. 可变组合器的作用

可变组合器在该系统中扮演着关键角色，它能够控制贴片天线和旋转偶极子输出信号的功率分配和相位差。通过调整可变组合器的参数，可以动态地改变阵列天线的辐射特性，实现对信号波束的灵活控制。可变组合器的类型多种多样，例如功率分配器、相移器和可控衰减器等，其选择取决于系统的具体要求。

6. 总输出电平计算

总输出电平的计算需要考虑贴片天线和旋转偶极子的输出功率、可变组合器的功率分配和相位调整，以及阵列天线的辐射模式。由于信号的叠加具有矢量性，我们需要考虑信号的幅度和相位。 一个简化的模型可以表示为：

总输出电平 = |√(P_patch * G_patch) * e^(jθ_patch) + √(P_dipole * G_dipole) * e^(jθ_dipole)|

其中：

• P_patch 和 P_dipole 分别代表贴片天线和旋转偶极子的输出功率。

• G_patch 和 G_dipole 分别代表贴片天线和旋转偶极子的增益，该增益受旋转角度影响。

• θ_patch 和 θ_dipole 分别代表贴片天线和旋转偶极子的相位，受可变组合器控制。

该公式是一个简化模型，实际计算需要考虑更多因素，例如天线间的互耦效应、环境因素以及可变组合器的非理想特性。

7. 数值仿真或实验验证及优化设计

为了验证上述理论分析结果，需要进行数值仿真或实验验证。可以使用电磁仿真软件（例如CST、HFSS等）对该阵列天线系统进行仿真，并与理论计算结果进行比较。实验验证需要搭建实验平台，测量天线的辐射模式和总输出电平。通过仿真或实验，可以分析不同参数（例如贴片尺寸、偶极子长度、旋转角度、单元间距、可变组合器参数等）对系统性能的影响，并根据结果进行优化设计，以达到最佳的辐射特性。

8. 结论

本文分析了一种由贴片天线和旋转偶极子组成的阵列天线系统，并对总输出电平的计算方法进行了探讨。该系统通过可变组合器实现灵活的辐射特性控制，具有广泛的应用前景。未来的研究可以进一步深入探讨天线间的互耦效应、优化可变组合器的设计，以及探索更复杂的阵列结构和控制算法，以提升系统的性能和效率。 更精确的模型需要考虑多路径效应以及天线的非线性特性。 对不同环境下的性能测试也至关重要，例如不同温度、湿度以及电磁干扰环境下的影响。

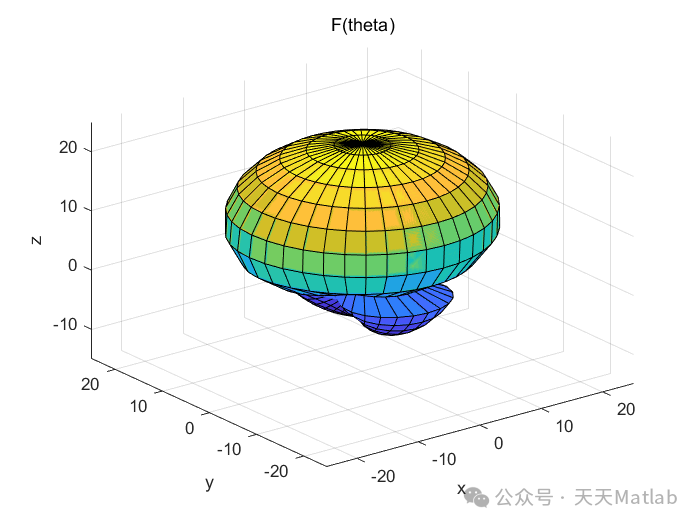

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
