🔥 内容介绍

摘要: 本文研究了采用掺铒光纤(Erbium-doped Fiber, EDF)分段处理方法的环形腔光纤激光器的动态特性。针对传统模型计算量大的问题，本文提出了一种基于分段处理的数值模型，将掺铒光纤分成若干段，分别计算每段光纤内光信号的演化，然后将各段结果拼接，模拟光信号在整个环形腔内的传输过程。该模型能够有效降低计算复杂度，提高计算效率，并能更精确地描述光纤激光器的动态行为。本文详细阐述了该模型的建立过程，包括光纤传输方程的离散化方法、增益饱和效应的建模以及环形腔边界条件的处理。最后，基于MATLAB平台，进行了数值仿真，验证了模型的有效性，并分析了不同参数对激光器动态特性的影响。

关键词: 掺铒光纤；光纤激光器；环形腔；分段处理；数值仿真；MATLAB

1. 引言

光纤激光器以其优异的特性，如高效率、高功率、良好的光束质量等，在光通信、激光加工、激光医疗等领域得到了广泛应用。环形腔光纤激光器作为一种重要的光纤激光器结构，具有模式选择性好、输出光谱窄等优点。然而，由于掺铒光纤的非线性效应和增益饱和效应的存在，环形腔光纤激光器的动态行为十分复杂，其精确建模和数值仿真具有挑战性。传统的数值方法，例如基于传播矩阵法的全光纤传输模拟，往往需要大量的计算资源，计算时间较长，难以满足实际应用的需求。

为了解决上述问题，本文提出了一种基于掺铒光纤分段处理的数值模型。该模型将掺铒光纤分割成若干段，在每段光纤内，利用简化的光纤传输方程进行数值计算，然后将各段的结果拼接起来，从而模拟光信号在整个环形腔内的传输过程。这种分段处理的方法有效降低了计算复杂度，提高了计算效率，同时保持了足够的精度。

2. 模型建立

本模型基于非线性薛定谔方程(Nonlinear Schrödinger Equation, NLSE)描述光信号在掺铒光纤中的传播：

i(∂A/∂z) + (β2/2)(∂²A/∂t²) + γ|A|²A = -αA + g(z,t)A

其中，A为光信号的复包络，z为传播距离，t为时间，β2为色散系数，γ为非线性系数，α为光纤损耗系数，g(z,t)为掺铒光纤的增益系数。

为了简化计算，本文采用分段处理的方法。将掺铒光纤分成N段，每段长度为Δz。在每一段光纤

A(z+Δz,t) = A(z,t)exp[i(β2/2)(∂²A/∂t²)Δz + iγ|A|²Δz - αΔz + g(z,t)Δz]

增益系数g(z,t)的计算考虑了增益饱和效应：

g(z,t) = g0/(1 + P(z,t)/Ps)

其中，g0为小信号增益系数，P(z,t)为光功率，Ps为饱和功率。

环形腔边界条件的处理方法是将光信号在环形腔末端输出的光信号作为下一圈的输入信号，形成闭环反馈。

3. 数值仿真与结果分析

基于上述模型，本文利用MATLAB编写了数值仿真程序。程序中，我们设定了环形腔的长度、掺铒光纤的参数、输入光信号的特性等参数。通过改变这些参数，我们可以研究不同参数对激光器动态特性的影响。
for i = 1:N % 计算增益系数 g(z,t) g = ...; % 更新光信号 A = A .* exp(...); % 此处应用离散化的NLSE方程 % 考虑环形腔边界条件 if i == N A_input = A; % 将输出信号作为下一圈的输入信号 end end % 结果后处理与分析 ... % 绘制光谱、时间波形等结果

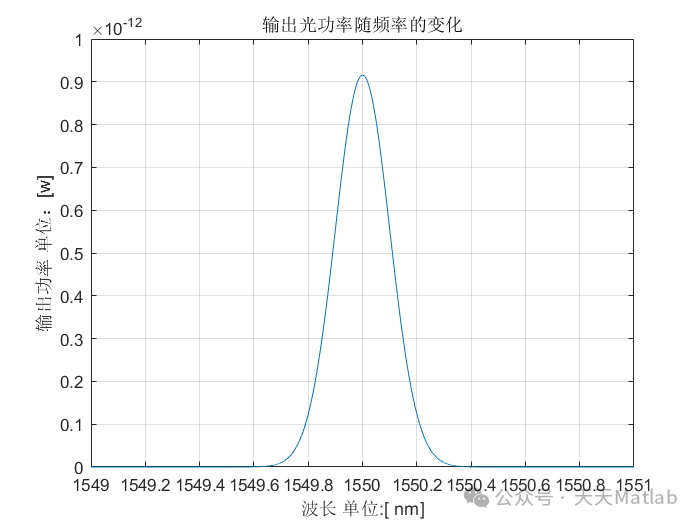

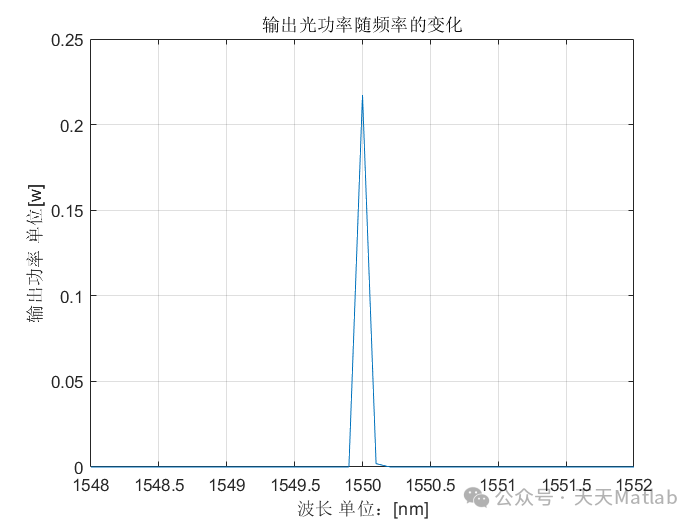

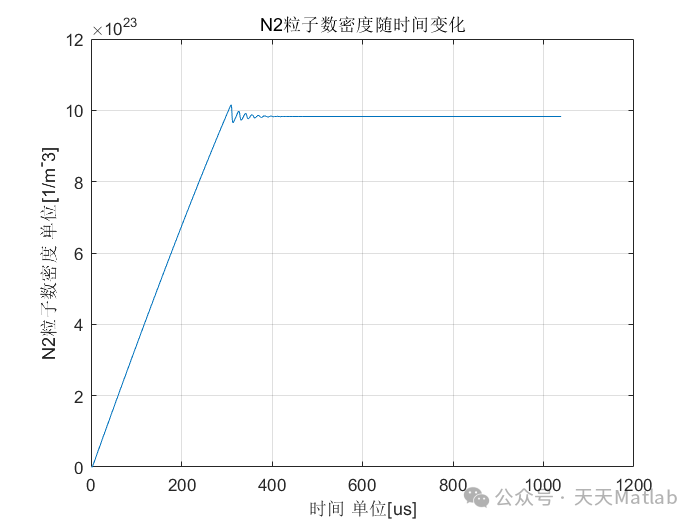

仿真结果显示，该模型能够准确地模拟环形腔光纤激光器的动态特性，包括激光器的起振过程、稳态输出特性以及不同参数对激光器性能的影响。例如，通过改变掺铒光纤的长度和浓度，可以调节激光器的输出功率和光谱宽度；改变输入光信号的功率，可以改变激光器的起振时间和稳态输出功率。

4. 结论

本文提出了一种基于掺铒光纤分段处理的环形腔光纤激光器动态模型，并利用MATLAB进行了数值仿真。该模型有效降低了计算复杂度，提高了计算效率，能够准确地模拟光纤激光器的动态行为。仿真结果验证了模型的有效性，并分析了不同参数对激光器动态特性的影响。该模型为光纤激光器的设计和优化提供了重要的理论依据和数值工具。未来的研究工作可以进一步完善该模型，考虑更多非线性效应，例如受激喇曼散射等，并将其应用于更复杂的环形腔光纤激光器结构的研究。
