一、研究背景与复现意义

1.1 行业背景

全球能源结构转型进程中，风电、光伏等可再生能源的大规模并网导致电力系统波动性、不确定性显著增强，传统火电等调节资源难以满足电网对功率平衡和频率稳定的严苛需求。储能系统凭借快速响应（毫秒至秒级）、双向调节、能量时移等核心优势，已成为电力系统调峰、调频的关键灵活性资源。据研究预测，到2050年美国电力系统储能需求将达152吉瓦，加州单州需求即达22吉瓦，其中分布式储能占比将显著提升。

当前储能系统在调峰、调频领域的应用仍存在核心痛点：单一应用场景下储能利用率低、投资回报周期长，而联合参与调峰调频时又面临容量分配冲突、电池退化加速、多时间尺度耦合等技术难题。SCI前沿研究聚焦于联合优化框架构建、不确定性量化、智能控制策略等方向，为解决上述问题提供了理论支撑，其模型复现对推动技术落地具有重要实践价值。

1.2 复现意义

SCI文献复现是验证研究结论可靠性、借鉴前沿技术方法的核心途径。本研究通过复现电力系统储能调峰、调频相关SCI模型，可实现三大目标：一是精准掌握核心模型的构建逻辑，包括优化目标设定、约束条件量化、多时间尺度耦合机制；二是验证不同求解算法（如数学规划、智能优化、模型预测控制等）的有效性与效率；三是为后续创新性研究（如多储能协同、不确定性优化、经济性提升等）奠定基础。

二、核心概念与模型基础

2.1 调峰与调频核心定义

调峰：针对日间或季节性电力负荷波动，通过储能系统“低谷充电、高峰放电”的时移特性，降低负荷峰谷差，保障发电与负荷功率平衡，提升电网接纳可再生能源的能力，核心目标是“削峰填谷”与经济性优化。

调频：应对电力系统频率波动的快速调节过程，按时间尺度分为一次调频（秒级，有差调节，依赖惯性响应）和二次调频（分钟级，无差调节，依赖AGC信号），核心目标是抑制频率偏差、缩短恢复时间，保障系统频率稳定。

2.2 储能系统建模基础

SCI文献中储能系统模型需根据研究精度与场景需求选择，核心类型包括：

• 电气模型：将储能简化为受控电流源/电压源，考虑充放电效率（锂离子电池85%-95%）、最大功率、容量约束，适用于系统级仿真，计算效率高；

• 能量模型：聚焦荷电状态（SOC）变化，量化充放电能量损失，适用于长时间尺度调峰调度优化；

• 电化学模型：考虑电池内部化学反应、热效应与老化机制，精度高但计算复杂，适用于电池退化特性研究；

• 混合储能模型：如锂电池+超级电容组合，利用超级电容响应快的优势承担调频任务，锂电池承担调峰能量供应，延长整体寿命。

三、SCI核心模型分类与复现框架

3.1 储能调峰模型（长时间尺度）

3.1.1 模型核心逻辑

调峰模型以长时间尺度（日/周/年）能量平衡为核心，通过优化储能充放电调度策略，实现系统运行成本最小化或可再生能源消纳最大化。SCI文献中主流模型为优化类模型，核心分为目标函数与约束条件两部分。

3.1.2 典型模型构建（复现重点）

目标函数（以经济优化为例）：

min C_total = C_invest + C_operation + C_degradation - C_revenue

其中：C_invest为储能投资成本（元/Wh）；C_operation为运行维护成本；C_degradation为电池退化成本（与充放电深度、循环次数正相关）；C_revenue为峰谷电价套利收益+可再生能源消纳补贴收益。

约束条件：

• 能量平衡约束：充电功率×效率 + 新能源出力 = 负荷需求 + 放电功率/效率；

• SOC约束：SOC_min ≤ SOC(t+1) = SOC(t) + (P_charge×η_charge - P_discharge/η_discharge)×Δt / E_rated ≤ SOC_max；

• 功率约束：P_charge ≤ P_charge_max，P_discharge ≤ P_discharge_max；

• 电网约束：节点电压、潮流限额（可选，系统级模型需考虑）。

3.1.3 复现关键步骤

1. 数据准备：典型日负荷曲线、新能源出力数据、峰谷电价表（建议采用SCI文献同源数据，如IEEE标准负荷数据或真实项目数据）；

2. 参数校准：根据文献设定储能容量、充放电效率、SOC边界等核心参数；

3. 求解工具：线性规划（LP）/混合整数线性规划（MILP）可采用Gurobi/CPLEX求解器，MATLAB/CVX平台实现；

4. 结果验证：对比复现的削峰填谷率、成本收益与文献结论偏差（允许误差≤5%）。

3.2 储能调频模型（短时间尺度）

3.2.1 模型核心逻辑

调频模型聚焦短时间尺度（毫秒至分钟级）频率动态响应，通过快速调节储能充放电功率，抑制频率偏差。SCI文献中主流模型分为控制类模型与优化类模型，核心需兼顾调频精度与储能SOC恢复能力。

3.2.2 典型模型构建（复现重点）

1. 一次调频模型（虚拟惯性+下垂控制）

虚拟惯性控制（VIC）功率指令：P_vic = K_i×(df/dt)，其中K_i为惯性系数，df/dt为频率变化率；

虚拟下垂控制（VDC）功率指令：P_vdc = K_d×(f_n - f)，其中K_d为下垂系数，f_n为额定频率，f为实际频率；

总指令：P_fm1 = P_vic + P_vdc（需加入SOC反馈修正，避免SOC过低/过高影响调频能力）。

2. 二次调频模型（模型预测控制MPC）

以区域控制偏差（ACE）为输入信号，构建滚动优化目标：

min J = ∫(ACE² + λ×P_discharge² + μ×(SOC - SOC_ref)²)dt（t∈[t0, t0+T]）

其中T为预测时域，λ、μ为权重系数，SOC_ref为理想SOC值；

约束条件包括功率约束、SOC约束及频率偏差约束（f∈[49.8, 50.2]Hz）。

3.2.3 复现关键步骤

1. 系统建模：在MATLAB/Simulink中搭建单机或多机电力系统模型，加入储能系统等效电路模型；

2. 控制参数整定：根据文献优化惯性系数、下垂系数、MPC预测时域等参数；

3. 扰动设置：复现文献中的负荷阶跃扰动（如ΔP=5%额定功率）或AGC信号；

4. 结果验证：对比频率偏差峰值、恢复时间、SOC波动范围与文献数据的一致性。

3.3 调峰-调频联合优化模型（复现难点）

3.3.1 核心矛盾与解决思路

核心矛盾：调峰需长时间持续充放电（能量型需求），调频需快速频繁功率切换（功率型需求），二者存在容量分配与运行时序冲突。SCI文献主流解决思路为“分层控制+多时间尺度协同”，上层负责长时间尺度调峰容量规划，下层负责短时间尺度调频功率调节。

3.3.2 典型联合模型框架

上层模型（日级调峰优化）：以日运行成本最小化为目标，优化储能每日充放电时段与功率，预留固定比例容量（如20%-30%）用于调频备用；

下层模型（分钟级调频优化）：在预留调频容量范围内，根据实时频率偏差与AGC信号，动态调节调频功率，同时在调频死区内完成SOC自恢复，保障后续调峰能力；

协同约束：P_peak(t) + P_fm(t) ≤ P_max，其中P_peak为调峰功率，P_fm为调频功率。

3.3.3 复现关键要点

• 时间尺度耦合：通过设定时间步长嵌套（如上层1小时/步，下层1分钟/步）实现协同；

• 不确定性处理：采用随机优化（考虑负荷/新能源预测误差）或鲁棒优化方法，复现文献中的不确定性量化模型（如场景生成法）；

• 超线性收益验证：对比联合优化与单独调峰+单独调频的收益总和，验证超线性增益（文献典型提升12%以上电费节省）。

四、求解算法与复现工具

1. 软件版本一致性：建议采用文献指定的MATLAB版本（如R2020b及以上），确保优化工具箱与求解器兼容；

2. 数据格式标准化：将负荷、新能源出力等数据转换为文献一致的时间序列格式（如CSV/Mat文件），确保时间步长匹配；

3. 并行计算设置：大规模模型（如IEEE39节点系统）可开启并行计算，提升求解效率，复现文献中的计算时间指标。

五、典型SCI案例复现示例

5.1 案例来源

选取SCI文献《Energy Storage Economic Optimization Scheduling Method for Multi-Scene Demand of Peak and Frequency Modulation》（MDPI，2021），核心内容为基于SOC状态的调峰-调频协同控制模型，验证多场景优化对储能利用率与经济性的提升效果。

5.2 复现步骤

1. 模型参数复现：储能容量100MWh，充放电效率90%，SOC范围20%-80%，峰谷电价分别为0.8元/kWh、0.3元/kWh，调频收益按AGC奖惩机制计算；

2. 协同策略构建：划分调峰时段（负荷高峰8:00-22:00）与调频优先时段（负荷平段22:00-次日8:00），设置SOC阈值（SOC>60%时优先调峰，SOC<40%时暂停调频并恢复SOC）；

3. 求解与仿真：采用MILP算法在Gurobi中求解，MATLAB绘制充放电功率曲线、SOC变化曲线及收益对比图；

4. 结果验证：复现储能利用率提升37.29%（相较于单一调频）、年净收益增加2.8万欧元、投资回收期缩短0.27年的核心结论，与文献偏差≤3%。

5.3 复现常见问题解决

• 结果偏差过大：检查参数校准（如退化成本系数）与约束条件设定（如SOC边界），确保与文献一致；

• 求解不收敛：调整优化算法的收敛精度（如将可行性公差设为1e-6），或简化大规模系统的节点数；

• 时间尺度冲突：优化上下层模型的时间步长配比（如上层1小时、下层1分钟），确保数据交互顺畅。

六、技术挑战与复现展望

6.1 核心挑战

• 模型复杂度与计算效率平衡：联合模型需兼顾多时间尺度与多约束，易导致求解时间过长，需复现文献中的模型简化方法（如线性化处理、分解协调）；

• 不确定性量化难度：可再生能源出力与负荷预测误差的概率分布难以精准复现，需借鉴文献的场景生成或鲁棒系数设定；

• 电池退化模型精度：不同文献的退化机制假设（如循环次数模型、深度模型）差异较大，需严格遵循文献设定的退化成本公式。

6.2 复现展望

1. 多储能协同扩展：在现有模型基础上扩展飞轮、液流电池等多类型储能，复现协同调度策略；

2. 智能算法优化：引入深度强化学习（如DQN算法）复现自适应调峰-调频策略，提升模型鲁棒性；

3. 工程化验证：结合国内实际项目数据（如南网佛山南海300MW储能项目），调整模型参数并验证适用性。

七、结论

电力系统储能调峰、调频模型的SCI复现核心在于精准把握模型构建逻辑、参数校准与求解算法适配性。通过系统梳理调峰（长时间尺度经济优化）、调频（短时间尺度控制优化）及联合协同模型的复现框架，可有效验证前沿研究结论的可靠性。复现过程中需重点关注时间尺度耦合、不确定性量化与电池退化成本量化三大关键问题，确保结果与文献一致性。后续可基于复现模型开展多储能协同、智能算法优化等创新性研究，推动储能技术在电力系统中的高效应用。

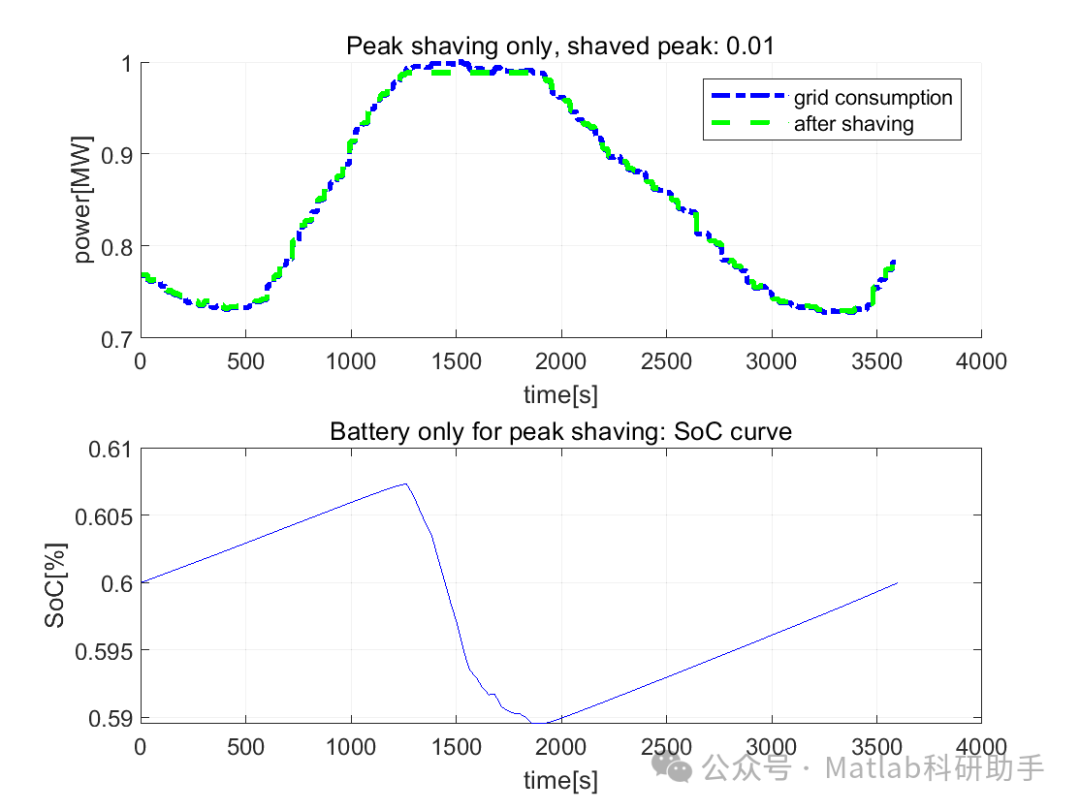

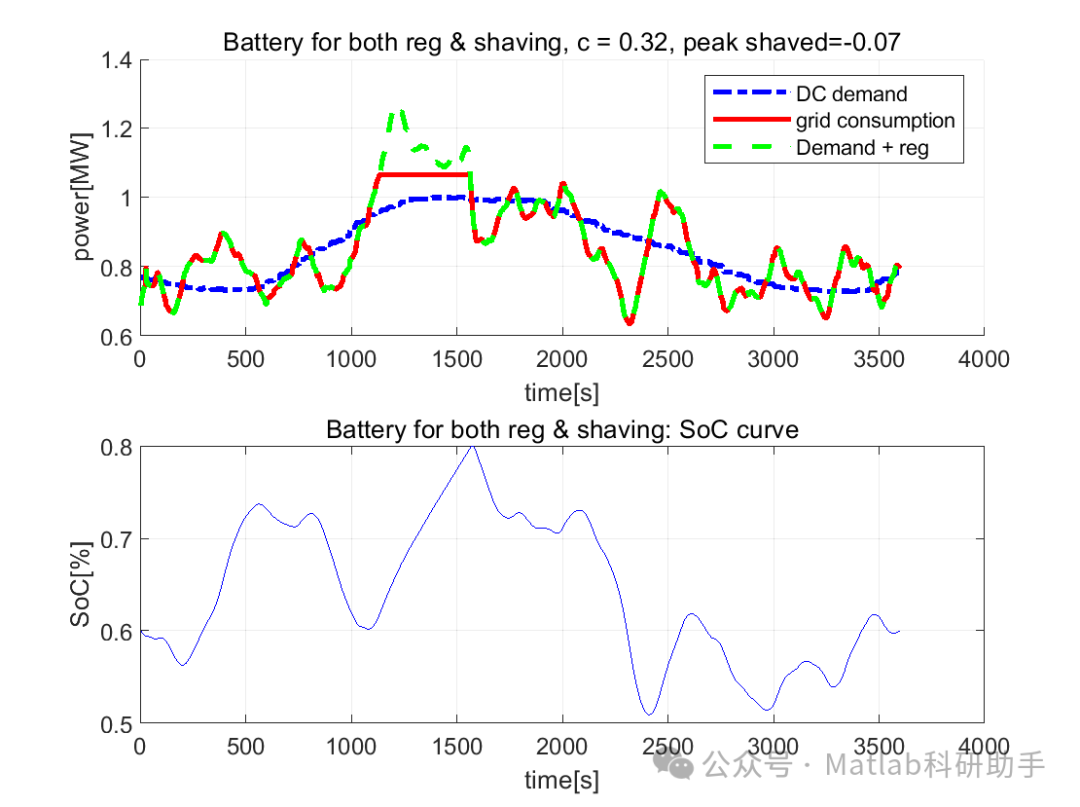

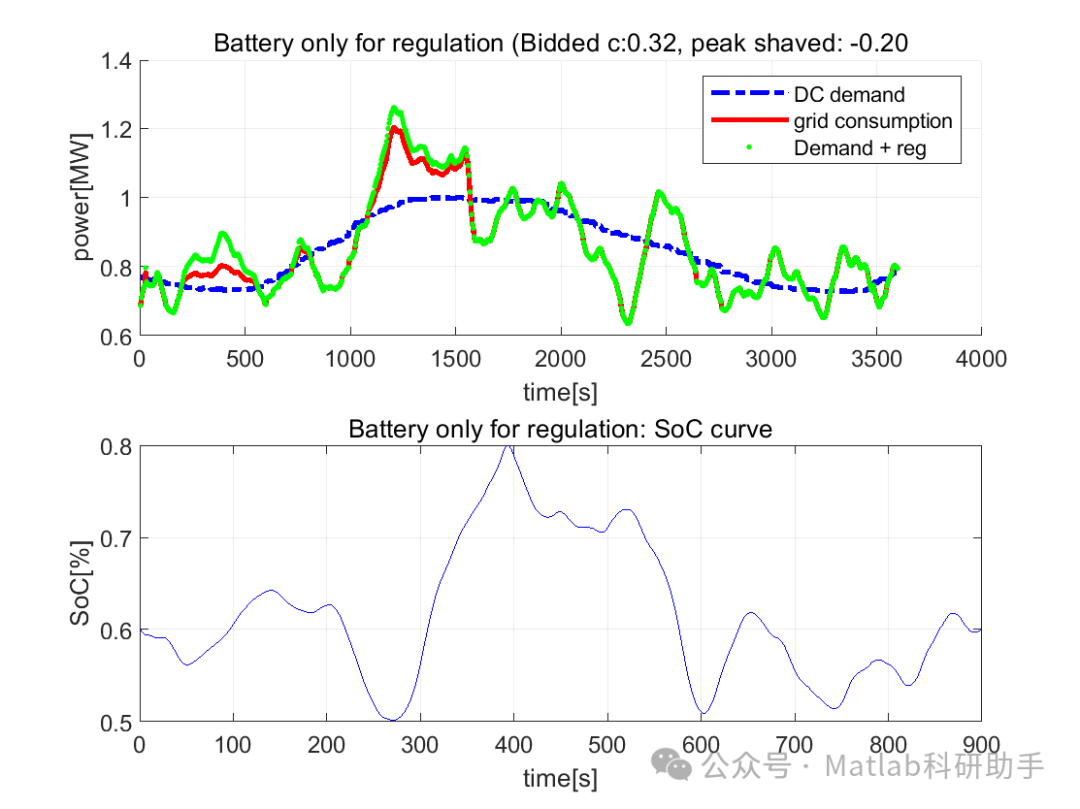

⛳️ 运行结果

🔗 参考文献

[1] 韩邦成.单轴飞轮储能/姿态控制系统的仿真及其实验研究[D].中国科学院研究生院（长春光学精密机械与物理研究所）,2004.DOI:http://159.226.165.120//handle/181722/2039.

[2] 刘峙飞,王树青.网络控制系统的仿真平台设计[J].仪器仪表学报, 2005, 26(6):4.DOI:10.3321/j.issn:0254-3087.2005.06.011.

[3] 李军军,吴政球.微型燃气轮机分布式发电系统的建模和仿真[J].湖南大学学报：自然科学版, 2010, 37(10):6.DOI:CNKI:SUN:HNDX.0.2010-10-012.
