【3D应力敏感度分析拓扑优化】【基于p-范数全局应力衡量的3D敏感度分析】基于伴随方法的有限元分析和p-范数应力敏感度分析附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在 3D 结构拓扑优化领域，应力约束是确保结构安全性的关键指标 —— 传统拓扑优化常以刚度最大化为目标，却易忽视局部应力集中问题，导致优化后结构存在断裂风险。而 “基于伴随方法的有限元分析” 与 “p - 范数全局应力衡量” 的结合，为 3D 应力敏感度分析提供了高效解决方案：前者大幅降低计算复杂度，实现大规模 3D 模型的快速分析；后者则通过全局应力聚合，精准量化结构整体应力水平。二者协同作用，让拓扑优化在 “减重” 与 “抗应力” 之间找到最优平衡，其技术逻辑可从以下四方面展开。

一、核心概念铺垫：3D 应力敏感度分析的技术定位

在深入技术细节前，需先明确三个关键概念的内在关联：拓扑优化的核心是在给定设计域内，通过调整材料分布实现 “目标函数最优（如减重）+ 约束条件满足（如应力不超限）”；应力敏感度分析则是拓扑优化的 “核心引擎”—— 它计算 “设计变量（如单元密度）微小变化” 对 “应力响应” 的影响程度，为优化算法提供迭代方向；而伴随方法与p - 范数，分别解决了 3D 场景下 “敏感度计算效率低” 与 “全局应力衡量难” 的痛点。

具体而言，3D 模型的有限元分析通常包含数千甚至数百万个单元，若采用 “直接微分法” 计算每个设计变量对应力的敏感度，需反复求解刚度矩阵，计算量随单元数量呈线性增长，在 3D 场景下几乎无法实现；伴随方法通过构建 “伴随方程”，将敏感度计算量与设计变量数量解耦，仅需额外求解一次伴随方程组，即可快速获得所有单元的应力敏感度。而 p - 范数全局应力衡量则针对 “3D 结构应力分布不均” 的问题 —— 传统局部应力约束需对每个单元设置应力限值，易导致优化结果震荡；p - 范数通过 “幂次聚合” 将所有单元的局部应力转化为全局应力指标，既简化约束条件，又能反映结构整体应力水平，避免局部应力集中被忽视。

二、基于伴随方法的 3D 有限元应力分析：效率突破的关键

伴随方法在 3D 应力敏感度分析中的核心价值，在于其 “以少换多” 的计算逻辑 —— 通过一次伴随方程求解，替代海量设计变量的逐一微分计算，适配 3D 模型的大规模特性。其技术流程可分为 “正向有限元分析”“伴随方程构建与求解”“敏感度推导” 三步，具体如下：

1. 正向有限元分析：获取结构应力响应

首先对 3D 结构进行常规有限元分析，建立 “设计变量 - 位移 - 应力” 的映射关系。对于线性弹性 3D 模型，其平衡方程为：

K(u)·u = F

其中，K(u) 为刚度矩阵（与设计变量 u 相关，如单元密度），u 为节点位移向量，F 为外载荷向量。通过求解该方程，可得到所有节点的位移 u；再利用本构方程（如胡克定律），将位移转化为各单元的局部应力 σ_e（如正应力、切应力），完成 “载荷 - 位移 - 应力” 的正向传递，为后续敏感度分析提供基础数据。

2. 伴随方程构建：聚焦 “应力响应” 的反向关联

伴随方法的核心是构建 “伴随变量”，建立 “应力响应” 与 “设计变量” 的间接关联。假设拓扑优化的 “应力约束目标” 为全局应力指标（如 p - 范数聚合后的应力），需计算该指标对设计变量 u 的敏感度 dΦ/du（Φ 为全局应力指标）。根据链式法则，敏感度可分解为：

dΦ/du = (∂Φ/∂σ)·(∂σ/∂u) + (∂Φ/∂u)_direct

其中，(∂Φ/∂u)_direct 为设计变量对全局应力的直接影响（通常较小，可忽略），核心项为 (∂Φ/∂σ)・(∂σ/∂u)—— 即 “应力对位移的偏导” 与 “全局应力对局部应力的偏导” 的乘积。

为避免直接计算 (∂σ/∂u)（需反复求解刚度矩阵），伴随方法引入 “伴随向量 λ”，构建伴随方程：

K(u)^T·λ = (∂Φ/∂σ)·(∂σ/∂u)^T

由于刚度矩阵K(u) 对称（K(u)^T = K(u)），该方程可简化为 K(u)·λ = (∂Φ/∂σ)·(∂σ/∂u)^T。此时，敏感度表达式可转化为：

dΦ/du = λ^T·(∂K/∂u)·u + (∂Φ/∂u)_direct

这一转化的关键价值在于：∂K/∂u（刚度矩阵对设计变量的偏导）可通过单元刚度矩阵的微分直接计算，无需求解额外平衡方程；而伴随向量λ仅需求解一次伴随方程，即可用于所有设计变量的敏感度计算 —— 对于包含 100 万个单元的 3D 模型，伴随方法将计算量从 “100 万次平衡方程求解” 降至 “1 次正向 + 1 次伴随求解”，效率提升数个数量级。

3. 3D 场景的特殊适配：单元类型与边界条件处理

在 3D 有限元分析中，伴随方法需针对 “单元类型多样” 与 “边界条件复杂” 的特点进行适配。例如，3D 模型常用的 “六面体单元” 与 “四面体单元”，其刚度矩阵的微分形式不同：六面体单元（如 C3D8R）采用线性插值，∂K/∂u 可通过形状函数导数直接推导；四面体单元（如 C3D4）因节点数量少、精度较低，需引入 “沙漏控制” 项，在 **∂K/∂u** 中额外考虑沙漏刚度的微分，避免敏感度计算出现偏差。

同时，3D 结构的边界条件（如固定约束、位移约束、载荷分布）也会影响伴随方程的求解：若结构存在 “多点位移约束”（如 3D 框架的铰接点），需在构建伴随方程时引入约束矩阵，对伴随向量λ进行相应约束，确保敏感度计算与实际边界条件一致。例如，在 3D 桥梁拓扑优化中，桥墩处的固定约束会使该区域单元的 **∂K/∂u** 贡献降低，伴随向量λ在约束节点处的分量被限定为 0，最终得到的应力敏感度能准确反映 “桥墩区域材料变化” 对整体应力的影响。

三、p - 范数全局应力衡量：从 “局部” 到 “全局” 的聚合逻辑

3D 结构的应力分布具有 “局部性强、差异大” 的特点 —— 同一结构中，某些单元可能因几何特征（如孔洞、尖角）出现极高的局部应力，而其他区域应力则较低。若采用传统 “局部应力约束”（对每个单元设置 σ_e ≤ [σ]，[σ] 为许用应力），会导致优化算法过度关注高应力单元，引发 “棋盘格现象”（单元密度在 0-1 间频繁震荡），且约束数量与单元数量一致，计算效率极低。

p - 范数全局应力衡量通过 “幂次聚合” 将所有单元的局部应力转化为单一全局应力指标，完美解决上述问题。其数学表达式为：

Φ_p = (1/n)·(Σ(σ_e/[σ]_e)^p)^(1/p)

其中，n 为单元总数，σ_e 为第 e 个单元的局部应力（如 von Mises 应力），[σ]_e 为该单元的许用应力（可随材料或单元类型调整），p 为聚合参数（通常取 p=2~10）。

1. p - 范数的核心优势：全局可控与鲁棒性

p - 范数的优势体现在三个方面：

• 全局应力量化：Φ_p 值直接反映结构整体应力水平 —— 当 Φ_p ≤ 1 时，表明 “经 p 次幂聚合后，全局应力未超限”；若 Φ_p > 1，则说明存在局部高应力单元，且 p 值越大，高应力单元对 Φ_p 的贡献权重越高（例如，p=10 时，应力为许用应力 2 倍的单元，其贡献是应力为许用应力 1 倍单元的 2^10=1024 倍），能有效放大局部应力集中问题，避免优化后结构存在安全隐患。

• 约束数量简化：将 “n 个局部约束” 转化为 “1 个全局约束”，大幅减少拓扑优化的约束条件数量，降低优化算法的迭代复杂度，尤其适配 3D 模型的大规模单元场景。

• 抗震荡性：p - 范数的 “平滑聚合” 特性可避免局部应力波动对优化结果的影响 —— 传统局部约束易因单个单元应力微小变化导致设计变量剧烈调整，而 p - 范数通过全局平均，让优化过程更稳定，减少 “棋盘格” 等数值病态问题。

2. p 值选择策略：平衡精度与计算成本

p 值的选择直接影响全局应力衡量的准确性与计算成本：

• 小 p 值（p=2~4）：聚合结果更接近 “应力的均方根”，能反映结构整体应力分布，但对局部高应力的敏感度较低，可能遗漏严重的应力集中；

• 大 p 值（p=6~10）：对高应力单元的权重更高，能精准捕捉局部应力集中，但计算过程中易出现 “数值溢出”（当 σ_e/[σ]_e > 1 时，高 p 次幂可能导致 Φ_p 值急剧增大），需通过 “应力截断”（如将 σ_e/[σ]_e 超过 2 的部分按 2 计算）进行优化；

• 工程推荐：在 3D 拓扑优化中，通常先采用 p=4 进行初步优化，快速筛选出大致材料分布；再逐步提高 p 值至 6~8，对高应力区域进行局部细化，兼顾计算效率与精度。

四、协同应用：3D 应力敏感度分析在拓扑优化中的落地流程

伴随方法与 p - 范数的协同，并非简单的技术叠加，而是形成 “分析 - 优化 - 验证” 的闭环，其在 3D 拓扑优化中的典型应用流程如下：

1. 初始化：设计域与参数设置

• 确定 3D 结构的设计域（如汽车底盘的 3D 模型）、外载荷（如行驶中的重力、冲击力）与边界条件（如悬架连接点的固定约束）；

• 划分有限元网格（3D 模型常用四面体或六面体单元，网格密度需满足 “应力梯度大的区域加密” 原则，如底盘的孔洞周围）；

• 设置优化参数：目标函数（如体积最小化，即减重）、约束条件（p - 范数全局应力 Φ_p ≤ 1）、设计变量（单元密度，通常取值范围为 0.01~1，避免刚度矩阵奇异）。

2. 迭代优化：敏感度驱动的材料分布调整

• Step 1：正向有限元分析：求解平衡方程K(u)·u = F，得到节点位移 u 与各单元应力 σ_e；

• Step 2：p - 范数全局应力计算：根据 σ_e 计算 Φ_p，判断是否满足约束（Φ_p ≤ 1）；若不满足，进入下一步；

• Step 3：伴随方程求解：构建伴随方程K(u)·λ = (∂Φ_p/∂σ)·(∂σ/∂u)^T，求解伴随向量 λ；

• Step 4：应力敏感度计算：利用 λ 与 **∂K/∂u**，计算全局应力 Φ_p 对每个单元密度的敏感度dΦ_p/du_e；

• Step 5：设计变量更新：优化算法（如移动渐近线法 MMA）根据 “目标函数敏感度（dV/du_e，V 为体积）” 与 “约束敏感度（dΦ_p/du_e）”，调整各单元密度（如对 “减重贡献大且应力敏感度低” 的单元，降低其密度；对 “应力敏感度高” 的单元，提高其密度以增强抗应力能力）；

• Step 6：收敛判断：重复 Step 1~Step 5，直至体积不再减小且 Φ_p ≤ 1，得到最优材料分布。

3. 后处理与验证：确保工程可用性

• 网格平滑：优化后的 3D 结构可能存在 “锯齿状边界”，需通过 “几何重构”（如基于等值面提取的 Marching Cubes 算法）生成平滑的实体模型；

• 应力验证：对优化后的模型进行精细有限元分析（如采用更密的网格、考虑材料非线性），验证局部应力是否真的不超限，避免因 p - 范数聚合导致的 “全局合格但局部超标” 问题；

• 工程调整：根据实际制造工艺（如 3D 打印的最小壁厚、铸造的拔模斜度），对优化结果进行微调，确保设计可落地。

五、技术挑战与未来方向

尽管伴随方法与 p - 范数的结合已成为 3D 应力拓扑优化的主流技术，但仍面临两大挑战：

• 3D 大模型计算效率：当 3D 模型单元数量超过 1000 万时，即使采用伴随方法，刚度矩阵的存储与求解（需占用数十 GB 内存）仍存在瓶颈，需结合 “并行计算”（如基于 GPU 的有限元求解器）与 “模型降阶技术”（如基于模态叠加的简化分析）进一步提升效率；

• 非线性应力场景适配：当前技术主要针对线性弹性结构，而 3D 工程结构（如航空发动机叶片）常存在材料非线性（如塑性变形）与几何非线性（如大位移），需拓展伴随方法至非线性有限元领域，推导 “非线性伴随方程”，并优化 p - 范数在非线性应力下的聚合逻辑。

未来，随着 “数字孪生” 与 “人工智能” 的发展，3D 应力敏感度分析将向 “实时化” 与 “智能化” 方向演进：一方面，通过 “预训练神经网络” 替代部分有限元计算，实现敏感度的快速预测；另一方面，结合数字孪生的实时载荷数据，动态更新应力敏感度，让拓扑优化从 “离线设计” 转向 “在线自适应调整”，为 3D 结构的全生命周期安全提供保障。

结语

基于伴随方法的有限元分析与 p - 范数全局应力衡量，共同构成了 3D 应力敏感度分析的 “双核心”：伴随方法解决了 “3D 大规模计算难” 的效率问题，让敏感度分析从 “理论可行” 走向 “工程可用”；p - 范数则解决了 “全局应力衡量难” 的精度问题，让拓扑优化在减重的同时，兼顾结构的抗应力能力。二者的协同应用，不仅推动了拓扑优化技术在 3D 工程场景（如航空航天、汽车制造、建筑结构）的广泛落地，更重新定义了 “轻量” 与 “安全” 的平衡标准 —— 未来，随着技术的持续迭代，3D 结构将实现 “更轻、更韧、更安全” 的设计目标，为高端装备制造与基础设施建设提供核心技术支撑。

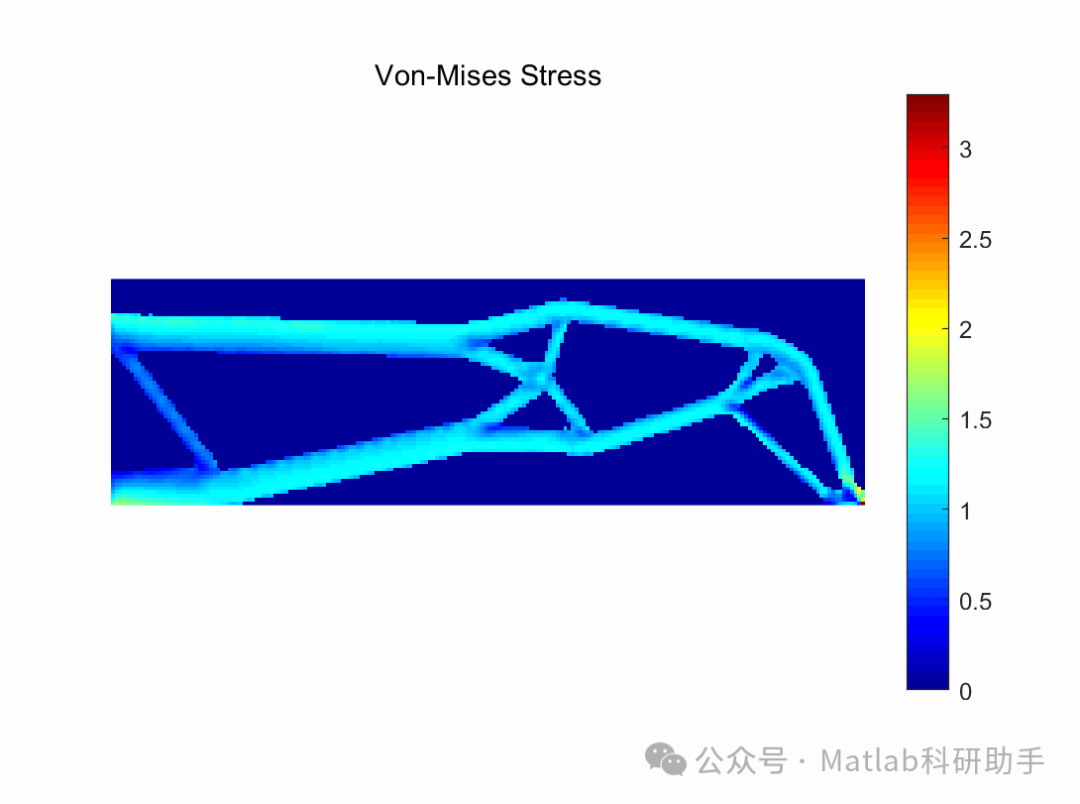

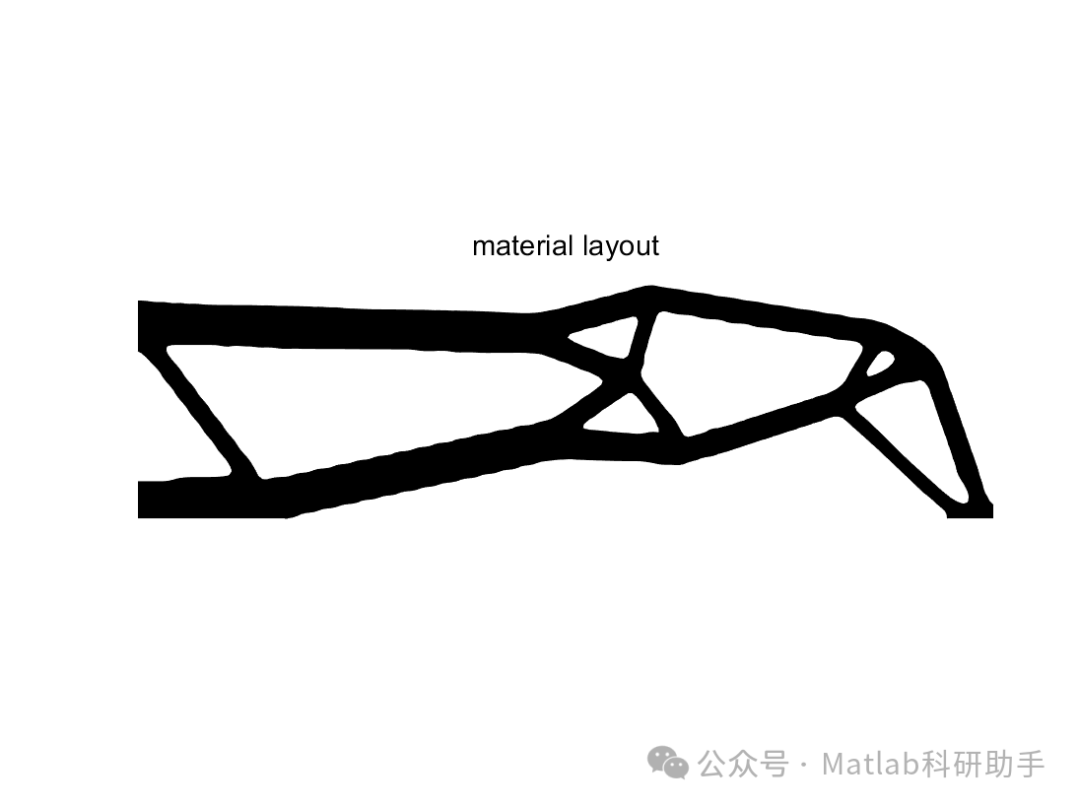

⛳️ 运行结果

🔗 参考文献

[1] 闫子超.速度建模的稀疏优化与正则化理论和算法研究[D].中国科学院大学[2025-12-17].

[2] 李翔.基于变密度法的结构动响应拓扑优化研究[D].复旦大学,2011.

[3] 包乾宗,戴雪,梁雪.一种基于新差分模板和无穷范数的震源波场重建方法[J].石油地球物理勘探, 2022, 57(6):1384-1394.

📣 部分代码
