RRT机械臂路径规划六轴B-样条(b-spline)优化研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、研究背景与技术痛点

六轴机械臂凭借高自由度优势，广泛应用于工业装配、精密制造、医疗手术等场景，其路径规划需同时满足避障安全性、运动平滑性与关节约束兼容性三大核心需求。快速探索随机树（RRT）算法作为经典路径规划方法，通过随机采样逐步构建探索树，能高效搜索复杂障碍物环境下的可行路径，但直接输出的路径存在显著技术痛点：

1. 路径不连续性：RRT 生成的路径由离散节点连接的线段组成，关节空间内速度、加速度存在突变，导致机械臂运动时产生冲击振动，缩短电机寿命并降低作业精度；

1. 运动效率低下：折线路径需频繁启停调整关节运动状态，无法充分利用机械臂的运动性能，尤其在高速作业场景（如汽车焊接）中，作业周期显著延长；

1. 关节约束违反风险：离散路径未考虑六轴机械臂的关节速度、加速度、力矩极限，易出现运动过程中超出硬件约束的情况，引发急停故障。

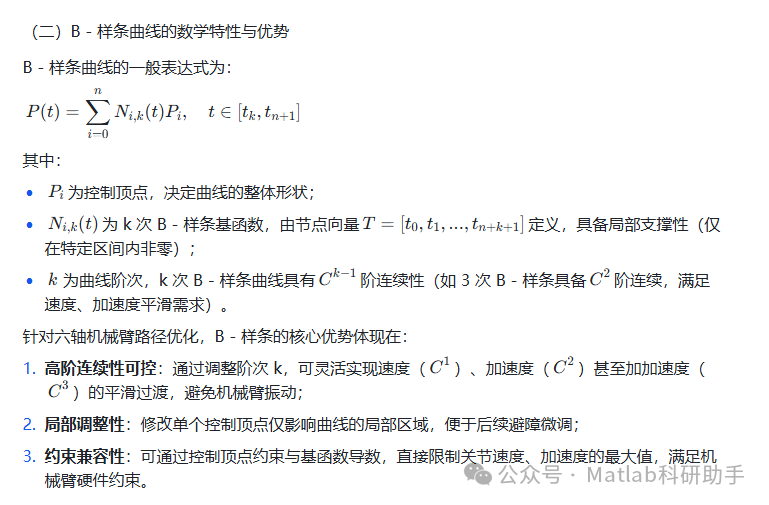

B - 样条曲线因具备局部支撑性、高阶连续性与形状可控性，成为解决 RRT 路径平滑优化的核心工具。通过 B - 样条拟合 RRT 初始路径，可在保证避障性能的前提下，生成满足机械臂运动学与动力学约束的平滑轨迹，是当前六轴机械臂路径规划的关键研究方向。

二、核心技术原理

（一）RRT 六轴机械臂路径规划基础

六轴机械臂的运动空间需在关节空间（Joint Space） 与任务空间（Task Space） 间协同优化：

• 关节空间规划：以六个关节的角度为变量，直接规避关节运动极限，计算复杂度低，但需通过正运动学映射验证任务空间避障；

• 任务空间规划：以机械臂末端执行器的位姿（位置 + 姿态）为目标，需通过逆运动学求解关节角度，易出现多解或无解问题。

RRT 算法在六轴机械臂路径规划中的核心步骤为：

1. 初始化：设定起点（机械臂初始位姿对应的关节角）、目标点（目标位姿对应的关节角），构建初始探索树；

1. 随机采样：在关节空间内随机生成采样点，避免任务空间逆运动学求解的复杂性；

1. 邻近节点搜索：通过欧氏距离或关节角度差，在探索树中寻找与采样点最近的节点；

1. 新节点生成：从邻近节点向采样点方向延伸固定步长，生成新节点，若新节点对应的末端位姿无碰撞，则加入探索树；

1. 目标验证：若新节点与目标点的距离小于阈值，且两点间路径无碰撞，则连接目标点，生成初始路径。

四、当前挑战与未来研究方向

（一）现存技术瓶颈

1. 动态障碍物适应性差：传统 B - 样条优化为离线过程，无法实时调整路径以应对动态障碍物（如车间内移动的 AGV）；

1. 控制顶点优化复杂度高：六轴机械臂需同时优化 6 条 B - 样条曲线（对应 6 个关节），控制顶点数量多，多目标优化易陷入局部最优；

1. 末端精度损失：B - 样条拟合过程中，可能导致机械臂末端位姿偏离目标位置，需额外引入末端误差补偿机制。

（二）前沿研究方向

1. 实时 B - 样条重规划：结合 RRT*（RRT 的改进算法，具备渐近最优性）的增量式搜索能力，当检测到动态障碍物时，仅调整受影响的局部控制顶点，实现毫秒级重规划；

1. 智能优化算法融合：引入强化学习（RL）或遗传算法（GA），自适应优化 B - 样条的控制顶点与权重系数，避免局部最优；

1. 数字孪生驱动的精度补偿：构建机械臂数字孪生模型，通过仿真预测 B - 样条路径的末端误差，生成补偿量嵌入控制顶点，提升作业精度；

1. 多机械臂协同优化：针对多六轴机械臂协作场景，通过 B - 样条曲线的耦合约束（如避免机械臂间碰撞），实现全局路径优化。

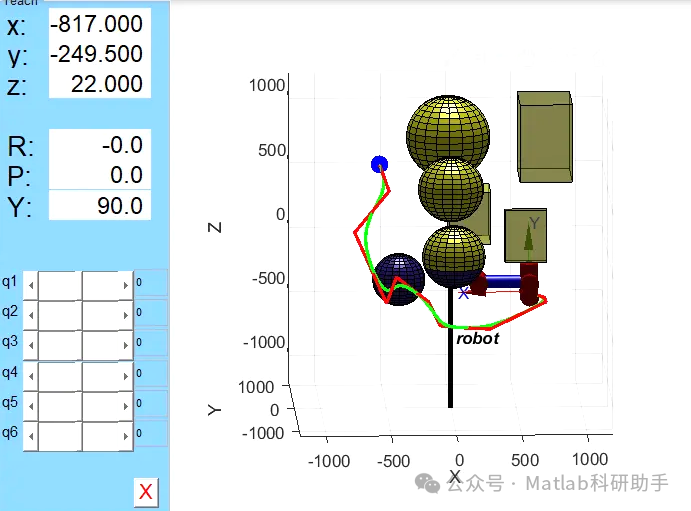

⛳️ 运行结果

🔗 参考文献

[1] 孟月波,张子炜,吴磊,et al.目标区域引导的RRT*机械臂路径规划算法[J].Journal of Frontiers of Computer Science & Technology, 2024, 18(9).DOI:10.3778/j.issn.1673-9418.2312047.

[2] 李扬,张蕾,李鹏飞,等.基于改进RRT结合B样条的机械臂运动规划方法[J].计算机集成制造系统, 2023, 29(1):254-263.DOI:10.13196/j.cims.2023.01.022.
