基于模型预测控制对PMSM进行FOC控制，模拟控制了PMSM的速度附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

永磁同步电机(PMSM)以其高效率、高功率密度和宽调速范围等优点，在工业伺服、电动汽车、航空航天等领域得到广泛应用。磁场定向控制(FOC)作为PMSM的经典控制策略，能够实现转矩和磁链的解耦控制，从而获得优良的动态性能。然而，传统的FOC通常采用PI控制器，其参数整定依赖于精确的数学模型和经验，且在电机参数变化或外部扰动存在时，控制性能会下降。近年来，模型预测控制(MPC)因其能够直接处理系统约束、多变量控制以及未来状态预测的优势，被引入到PMSM的控制中，以期进一步提升控制性能。本文将深入探讨基于MPC对PMSM进行FOC控制并模拟实现其速度控制的原理、方法及优势。

PMSM的数学模型与FOC原理

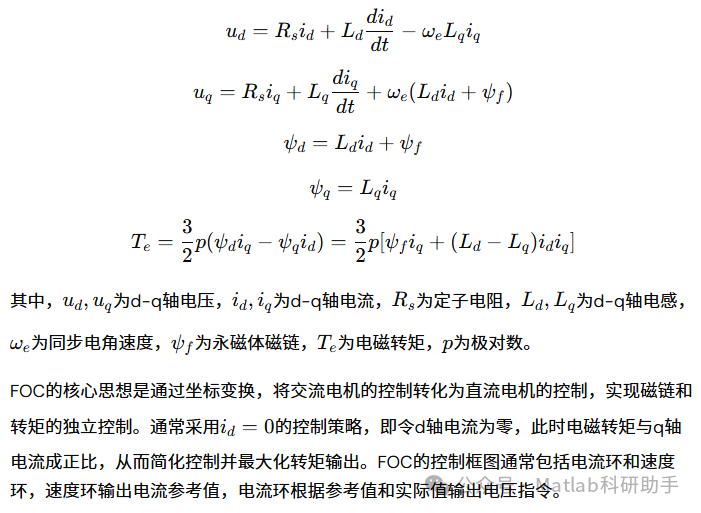

PMSM的精确数学模型是实现高效控制的基础。在同步旋转d-q坐标系下，PMSM的电压方程、磁链方程和转矩方程可以表示为：

模型预测控制(MPC)原理
MPC是一种基于模型的优化控制方法。其基本思想是在每个采样时刻，根据系统的当前状态、系统模型和未来参考轨迹，在线滚动地求解一个有限时间域内的开环优化问题。优化问题的解是一系列控制动作，MPC只将第一个控制作用施加于系统，在下一个采样时刻，重复上述过程。MPC具有以下显著特点：

1. 预测模型

   ：利用系统模型预测未来多个采样时刻的系统输出。

2. 滚动优化

   ：在每个采样时刻重新进行优化，对模型失配和扰动具有一定的鲁棒性。

3. 反馈校正

   ：通过实测输出校正预测模型，提高预测精度。

4. 约束处理

   ：能够显式处理系统输入和输出约束。

基于MPC的PMSM FOC速度控制
将MPC应用于PMSM的FOC速度控制，通常涉及到以下几个关键环节：

1. 系统离散化模型建立：为了在数字控制器中实现MPC，需要将PMSM的连续时间模型离散化。这包括电压方程、电流方程以及机械方程的离散化。例如，可以采用欧拉法或Tustin法进行离散化。

2. 状态空间模型构建：MPC通常基于状态空间模型。对于PMSM，可以选择d-q轴电流、转速或转子位置等作为状态变量，电压或电流参考值作为输入变量。

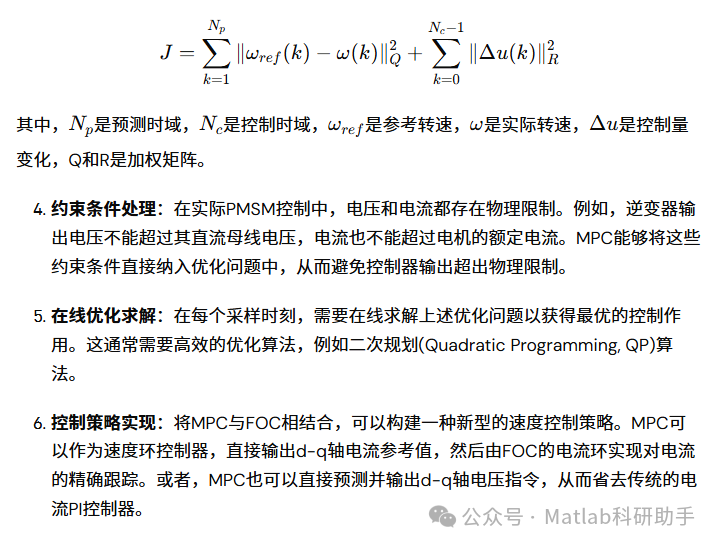

3. 目标函数设计：MPC的目标函数通常包括对控制误差的惩罚项和对控制量变化的惩罚项。对于速度控制，目标函数可以设计为使实际转速尽可能接近给定转速，并限制电压或电流的变化率，以避免对系统造成冲击。例如，可以设计二次型目标函数：

模拟控制过程
在模拟环境中，基于MPC的PMSM FOC速度控制过程如下：

1. 参数设置

   ：设定PMSM的电机参数、逆变器参数、采样周期、预测时域、控制时域以及目标函数的权重系数。

2. 参考速度给定

   ：给定一个期望的转速参考曲线，例如阶跃信号、斜坡信号等。

3. 初始化

   ：初始化电机状态变量（电流、转速、转子位置等）。

4. 循环控制

   ：
   a. 测量：在每个采样时刻，测量PMSM的实际电流和转子位置，计算出实际转速。
   b. 状态估计：如果需要，可以利用观测器对系统状态进行估计。
   c. 模型预测：基于离散化模型，利用当前状态和未来的控制作用序列预测未来多个采样时刻的系统输出（例如转速）。
   d. 优化求解：在预测时域内，根据目标函数和约束条件，在线求解一个优化问题，得到最优的未来控制作用序列。
   e. 施加控制：将最优控制作用序列的第一个控制作用施加到PMSM的仿真模型上。这通常包括计算d-q轴参考电压，然后通过SVPWM（空间矢量脉宽调制）生成逆变器开关信号。
   f. 更新状态：根据控制作用，更新PMSM仿真模型的电流、转速和转子位置等状态。
   g. 重复：进入下一个采样时刻，重复上述步骤。

优势分析
基于MPC的PMSM FOC速度控制相比传统PI控制具有以下显著优势：

1. 优异的动态性能

   ：MPC能够预测未来系统行为，从而在系统响应方面表现出更快的响应速度和更小的超调。

2. 鲁棒性增强

   ：MPC的滚动优化特性使其对模型失配和外部扰动具有一定的鲁棒性。

3. 约束处理能力

   ：能够显式处理电压、电流等物理约束，避免系统进入饱和区域，提高系统安全性。

4. 多变量控制

   ：MPC天然适用于多变量系统控制，可以更有效地协调d-q轴电流的控制。

5. 适应性强

   ：通过调整目标函数和约束条件，MPC可以灵活地适应不同的控制目标和工况。

挑战与展望
尽管MPC在PMSM控制中具有诸多优势，但仍面临一些挑战：

1. 计算负担

   ：在线优化求解需要大量的计算资源，尤其是在预测时域和控制时域较长时，可能难以满足实时性要求。这促使研究人员开发更高效的优化算法或简化模型。

2. 模型精度

   ：MPC的性能高度依赖于系统模型的准确性。参数变化或未建模动态会影响控制性能。自适应MPC、鲁棒MPC等技术是解决这一问题的方向。

3. 参数整定

   ：MPC的预测时域、控制时域以及目标函数中的加权系数等参数的合理选择对控制性能至关重要，目前仍缺乏系统性的整定方法。

展望未来，随着计算能力的提升和优化算法的进步，MPC在PMSM控制领域的应用将更加广泛。结合人工智能、机器学习等技术，可以实现更智能化的MPC参数自适应和故障诊断功能，进一步提升PMSM的控制性能和可靠性。

结论
本文详细阐述了基于模型预测控制对PMSM进行FOC速度控制的原理、方法和模拟过程。通过MPC，PMSM的FOC控制能够实现更优异的动态性能、更强的鲁棒性以及对系统约束的有效处理。尽管仍面临计算负担和模型精度等挑战，但MPC作为一种先进的控制策略，其在PMSM高性能控制领域的应用前景广阔。随着技术的不断发展，基于MPC的PMSM控制系统必将在工业自动化和新能源汽车等领域发挥越来越重要的作用。

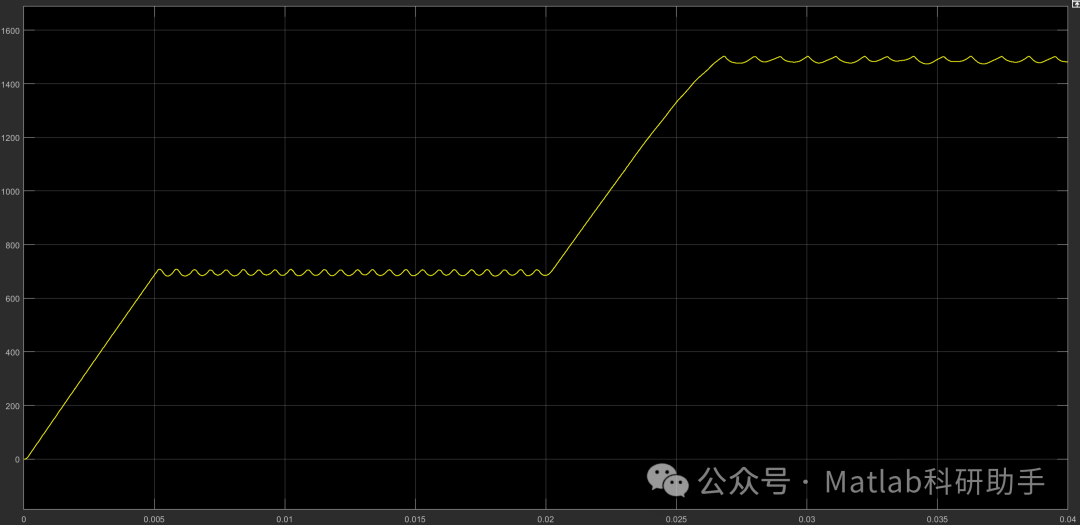

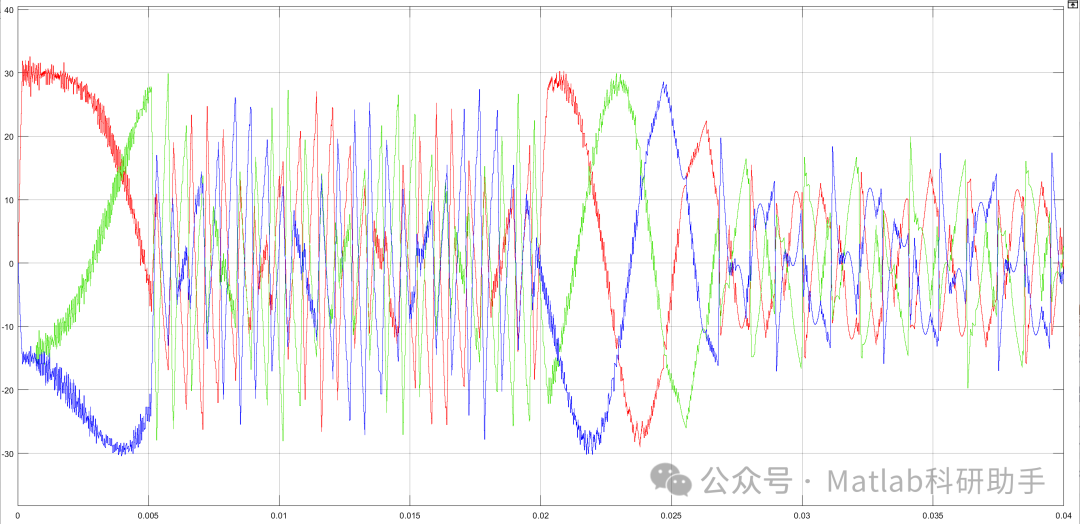

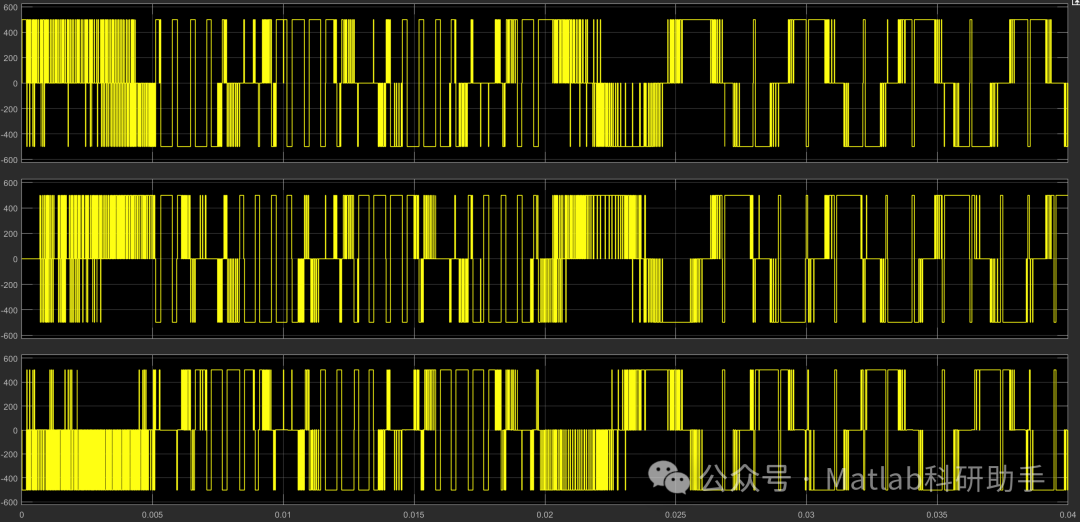

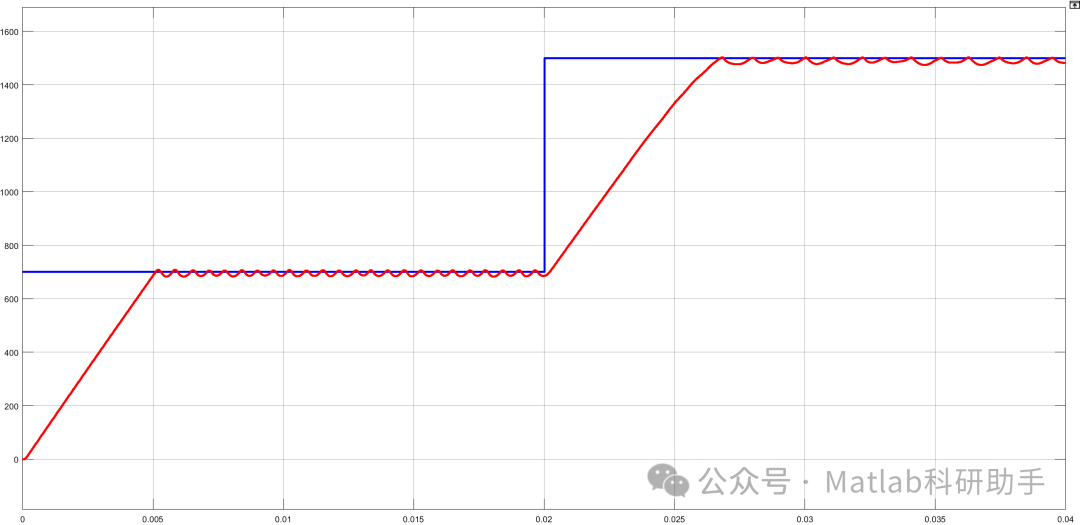

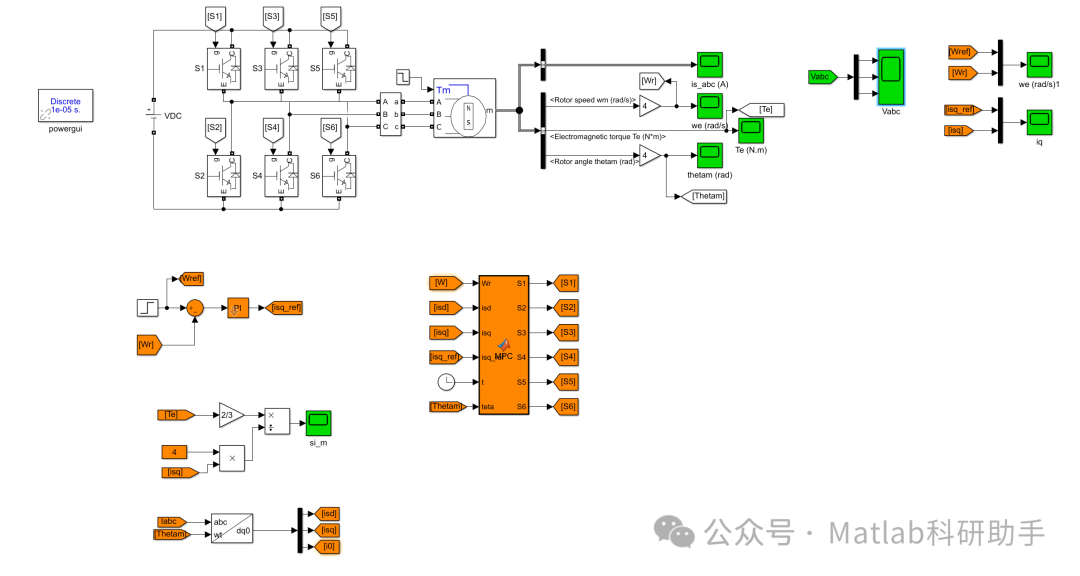

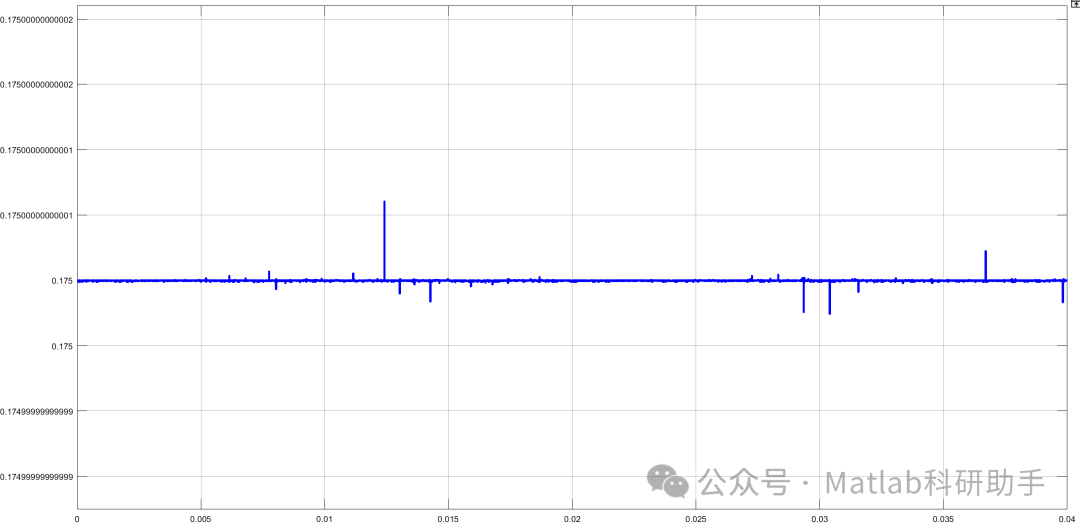

⛳️ 运行结果

🔗 参考文献

[1] 柏建勇,刘雨佳.基于MRAS观测器的PMSM无速度传感器模型预测电流控制[J].新型工业化, 2015(9):7.DOI:10.3969/j.issn.2095-6649.2015.09.009.

[2] 刘旭东,张承慧,顾欣,等.基于模型预测和谐振调节器的PMSM电流控制[J].电气传动, 2016, 46(4):5.DOI:10.3969/j.issn.1001-2095.2016.04.003.

[3] 金爱娟,张劲松,李少龙.基于自适应扰动观测器的PMSM模型预测电流控制[J].包装工程, 2023, 44(23):171-180.

📣 部分代码
