🔥 内容介绍

短时傅里叶变换 (STFT) 是一种广泛应用于时频分析的信号处理技术，尤其适用于非平稳信号。它通过将信号分解为多个短时窗内的傅里叶变换，提供了信号频率成分随时间变化的局部化视图。本文将深入探讨 STFT 的理论基础、实现细节以及在 MATLAB 环境中的应用。我们将详细介绍 MATLAB 中 STFT 相关函数的用法，并通过具体示例展示其在音频处理、振动分析等领域的实际效能。

1. 引言

在信号处理领域，傅里叶变换 (FT) 是将时域信号转换到频域的强大工具。然而，传统的傅里叶变换无法提供信号频率成分随时间变化的信息，这对于分析非平稳信号（如语音、音乐或地震波）是一个显著的局限。为了解决这一问题，丹尼斯·加博尔 (Dennis Gabor) 在 1946 年提出了短时傅里叶变换 (STFT) 的概念。STFT 通过在时域上对信号进行加窗处理，然后对每个短时窗内的信号进行傅里叶变换，从而生成一个二维的时频表示，即频谱图 (spectrogram)。这种表示方式能够直观地揭示信号频率成分随时间的变化规律，因此在语音识别、音乐分析、医学信号处理、机械故障诊断等众多领域得到了广泛应用。

MATLAB 作为一个功能强大的数值计算和编程环境，提供了丰富的信号处理工具箱，使得 STFT 的实现和可视化变得相对简单和高效。本文旨在为读者提供一个全面的指南，使其能够理解 STFT 的基本原理，并熟练运用 MATLAB 进行 STFT 分析。

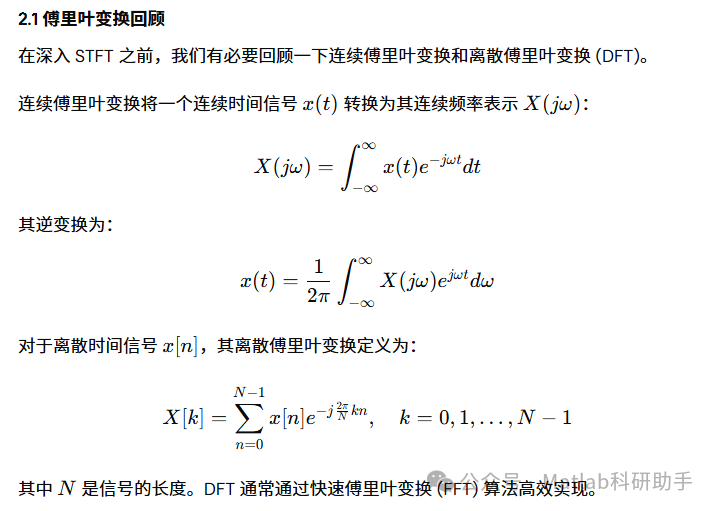

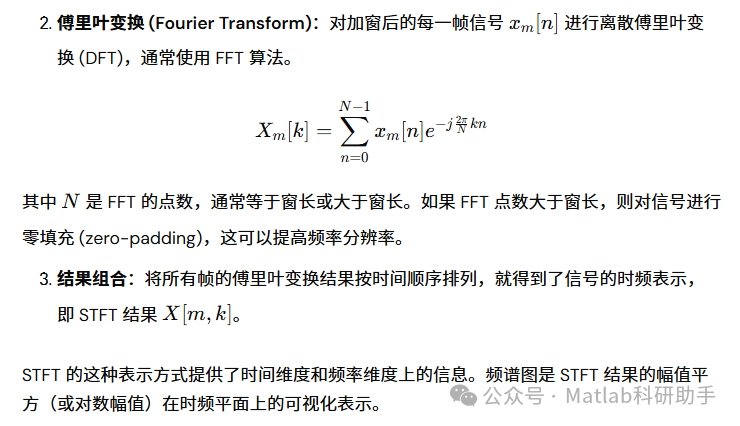

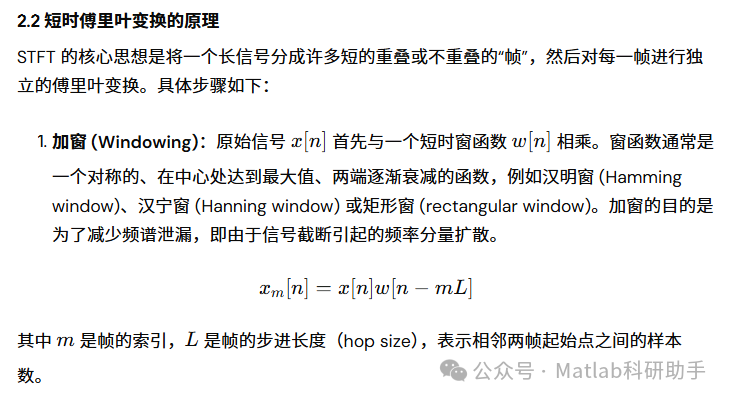

2. 短时傅里叶变换的理论基础

2.3 窗函数和重叠

窗函数和重叠是 STFT 的两个关键参数，它们直接影响时频分辨率和分析结果的质量。

• 窗函数

  ：不同的窗函数具有不同的频谱特性。例如，矩形窗具有最窄的主瓣和最高的旁瓣，可能导致严重的频谱泄漏。而汉明窗和汉宁窗具有较宽的主瓣和较低的旁瓣，能够有效抑制频谱泄漏。选择合适的窗函数取决于具体的应用需求。

• 重叠 (Overlap)

  ：帧之间的重叠度是指相邻两帧之间共享的样本数。适当的重叠可以确保信号的连续性在时频域中得到更好的表示，减少由于窗函数引起的边界效应。常用的重叠率通常在 50% 到 75% 之间。较高的重叠率可以提高时间分辨率的感知，但也会增加计算量。

2.4 时频分辨率的权衡

STFT 的一个固有特性是时频分辨率之间的权衡。窗长决定了 STFT 的时间分辨率和频率分辨率。

• 长窗

  ：使用长窗函数意味着在每个时间窗内包含了更多的样本。这导致更窄的频率主瓣，从而提高了频率分辨率。然而，长窗也意味着我们对信号在时间上的局部性信息了解得更少，因此时间分辨率较低。

• 短窗

  ：使用短窗函数意味着在每个时间窗内包含了较少的样本。这导致更宽的频率主瓣，从而降低了频率分辨率。但短窗能够更好地捕捉信号在时间上的快速变化，因此时间分辨率较高。

这种权衡是 STFT 的基本限制，在实际应用中需要根据具体信号的特性和分析目标进行选择。例如，对于需要精细频率分析的慢变信号，应选择长窗；而对于需要捕捉快速瞬态变化的信号，则应选择短窗。

结论

短时傅里叶变换是时频分析领域不可或缺的工具，它为理解非平稳信号的动态频谱特性提供了宝贵的洞察。通过本文对 STFT 理论基础的阐述以及在 MATLAB 中的详细实现和应用示例，我们希望读者能够掌握 STFT 的核心概念，并熟练运用 spectrogram 函数进行信号分析。在实际应用中，选择合适的窗函数、窗长、重叠率和 FFT 点数是至关重要的，需要根据具体的信号特性和分析目标进行权衡和优化。尽管 STFT 存在一定的局限性，但其直观性和强大的分析能力使其在众多工程和科学领域中依然保持着重要的地位。随着信号处理技术的不断发展，STFT 及其变种将继续在时频分析中发挥关键作用。

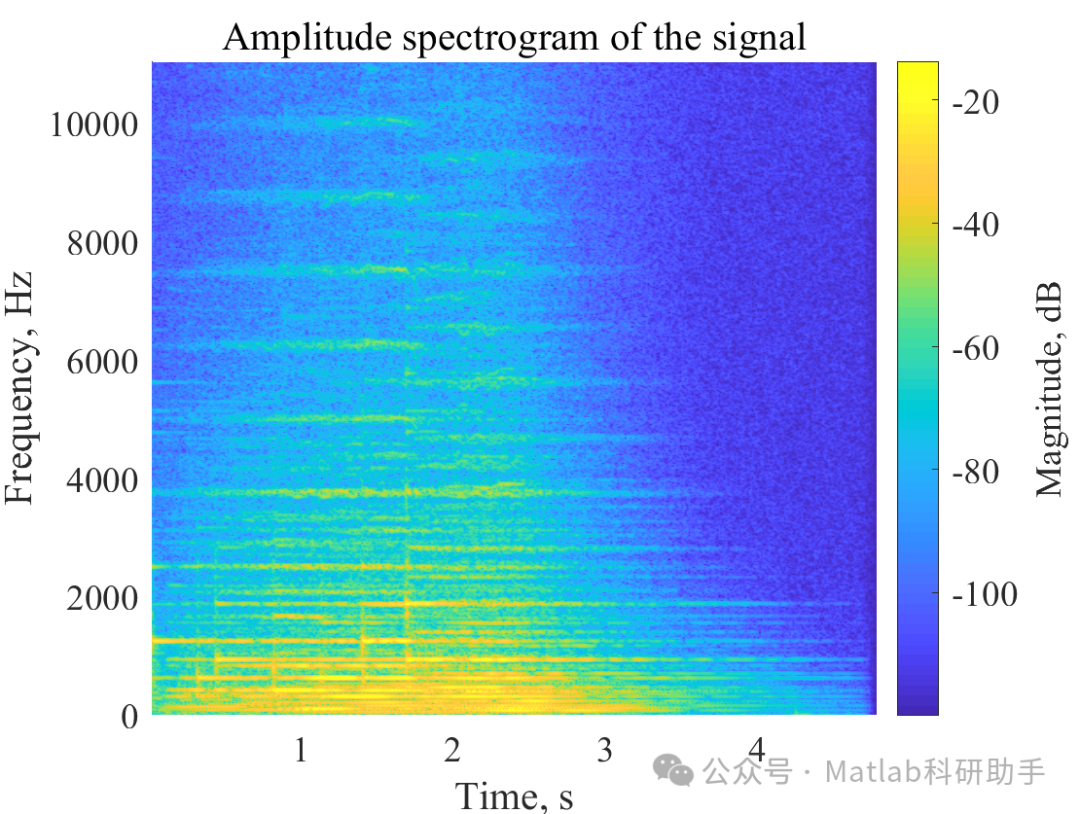

⛳️ 运行结果

🔗 参考文献

[1] 陈家祯,郑子华,陈利永.MATLAB中二元傅里叶变换计算全息图的算法[J].福建师范大学学报：自然科学版, 2003, 19(3):4.DOI:10.3969/j.issn.1000-5277.2003.03.006.

[2] 赵成勇,何明锋.基于特定频带的短时傅里叶分析[J].电力系统自动化, 2004, 28(14):4.DOI:10.3321/j.issn:1000-1026.2004.14.010.

[3] 周玲.MATLAB在傅里叶变换教学中的应用[J].鲁东大学学报：自然科学版, 2011, 27(1):4.DOI:10.3969/j.issn.1673-8020.2011.01.010.
