感应电动机以其结构简单、运行可靠、维护方便等优点，在工业生产和日常生活中得到了广泛应用。对其起动过程的动态特性进行准确分析和计算，对于电动机的设计、控制和故障诊断具有重要意义。本文将深入探讨基于三相坐标系状态方程的感应电动机起动动态计算方法。通过建立完善的数学模型，并结合数值计算技术，详细分析感应电动机在起动过程中的电流、电压、转速和电磁转矩等关键参数的动态响应，旨在为感应电动机的优化设计与智能控制提供理论依据。

1. 引言

感应电动机的起动过程是一个复杂的机电暂态过程，涉及到电磁场、电路和机械运动的相互耦合。在起动瞬间，由于转子绕组中存在较大的转差频率，使得电动机的电流和转矩呈现出剧烈的波动。传统的稳态分析方法无法准确描述这一动态过程，因此，建立能够反映电动机瞬态特性的数学模型显得尤为重要。

三相坐标系下的状态方程模型，直接以电动机的实际相量作为变量，避免了坐标变换带来的复杂性，更直观地反映了电动机内部的物理过程。本文将以此为基础，详细阐述感应电动机起动动态计算的理论与方法。

2. 感应电动机三相坐标系状态方程

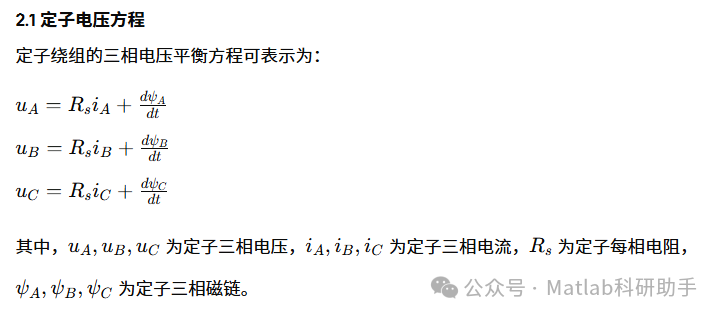

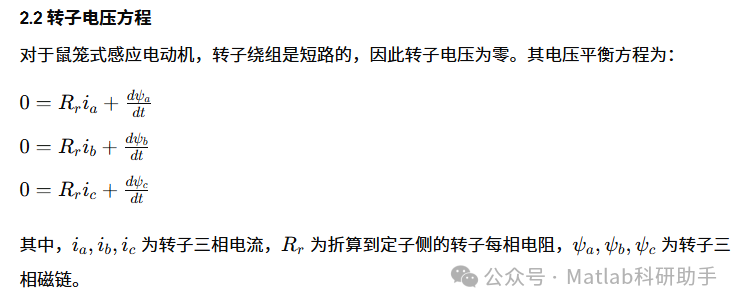

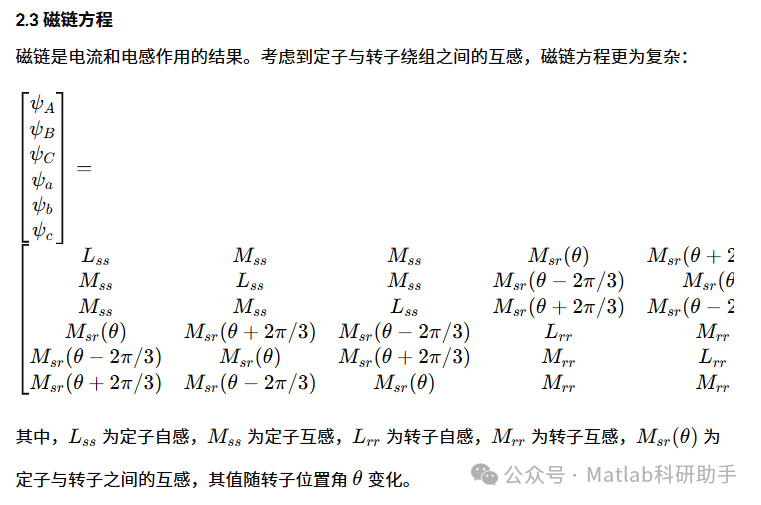

感应电动机的三相坐标系状态方程是描述其动态特性的核心。为了简化分析，我们通常做出以下假设：磁路不饱和、忽略铁耗、忽略集肤效应、气隙均匀。在此基础上，可以分别建立定子和转子绕组的电压方程和磁链方程。

3. 起动动态计算方法

由于感应电动机三相坐标系状态方程组是一个非线性、耦合的微分方程组，通常难以得到解析解。因此，我们常采用数值计算方法进行求解。

3.1 数值积分法

常用的数值积分方法包括欧拉法、改进欧拉法、龙格-库塔法等。其中，四阶龙格-库塔法因其精度高、稳定性好而被广泛应用。

在每个计算步长内，根据当前的状态变量值和输入电压，计算出各状态变量的导数，然后通过龙格-库塔公式更新状态变量的值，从而逐步逼近电动机的动态响应。

3.3 计算流程

参数获取：
获得感应电动机的定子电阻、转子电阻、自感、互感、转动惯量等电气和机械参数。
设定输入：
确定起动电压的幅值、频率和初始相位。

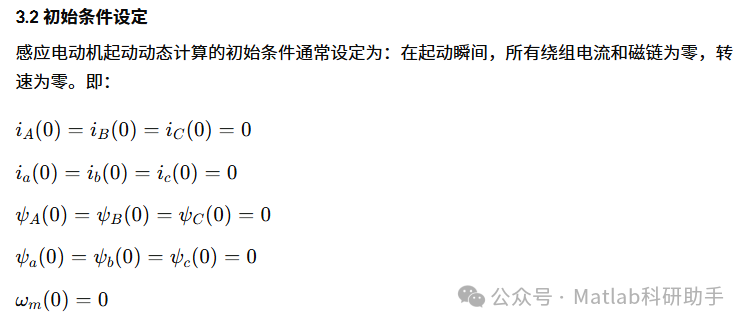

初始化：
设定初始时刻的状态变量。
迭代计算：
- 根据当前状态变量和输入电压，计算各磁链值。
- 根据磁链和电流，计算电磁转矩。

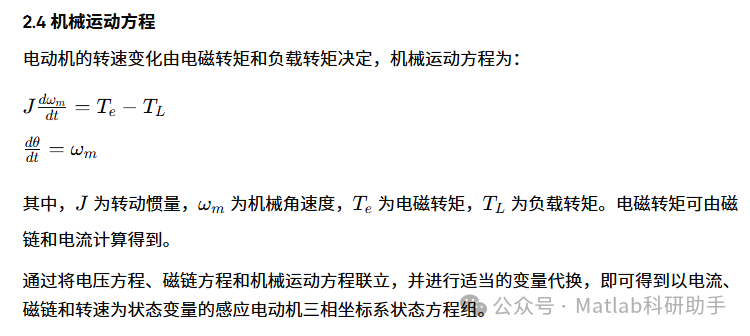

- 结合负载转矩，计算转速和位置角的导数。
- 使用数值积分法（如四阶龙格-库塔法）更新电流、磁链、转速和位置角等状态变量。
- 重复以上步骤，直到达到设定的计算时间。
结果分析：
对计算得到的电流、电压、转速和电磁转矩等动态波形进行分析，评估电动机的起动性能。

4. 起动动态特性分析

通过基于三相坐标系状态方程的动态计算，可以深入分析感应电动机起动过程中的多种现象：

4.1 起动电流

起动瞬间，由于转子静止，转差率接近1，转子绕组中感应电动势和电流较大，定子侧将产生数倍于额定电流的起动电流。其波形通常呈现出非周期分量和周期分量的叠加，并伴随衰减。过大的起动电流会对电网和电动机本身造成冲击。

4.2 电磁转矩

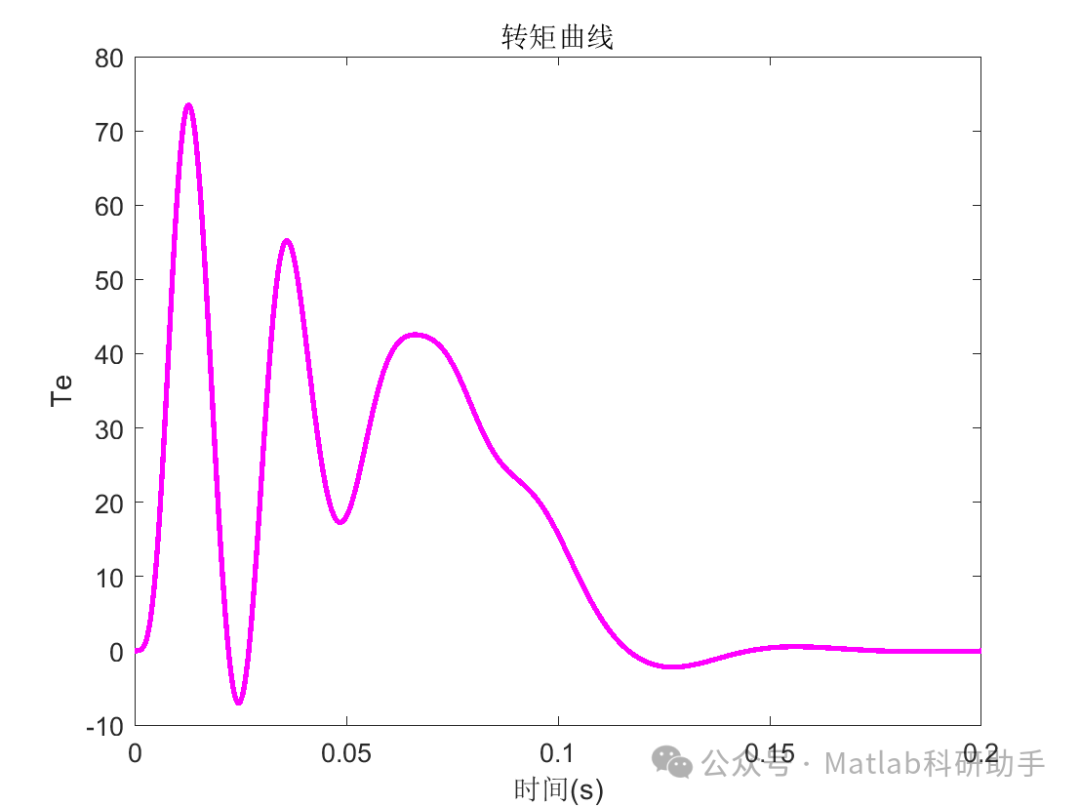

起动转矩是电动机克服负载转矩，驱动转子加速的动力。在起动初期，电磁转矩会经历剧烈波动，甚至可能出现负转矩，导致转速下降或振荡。随着转速的升高，转差率减小，转矩波动逐渐平缓。

4.3 转速响应

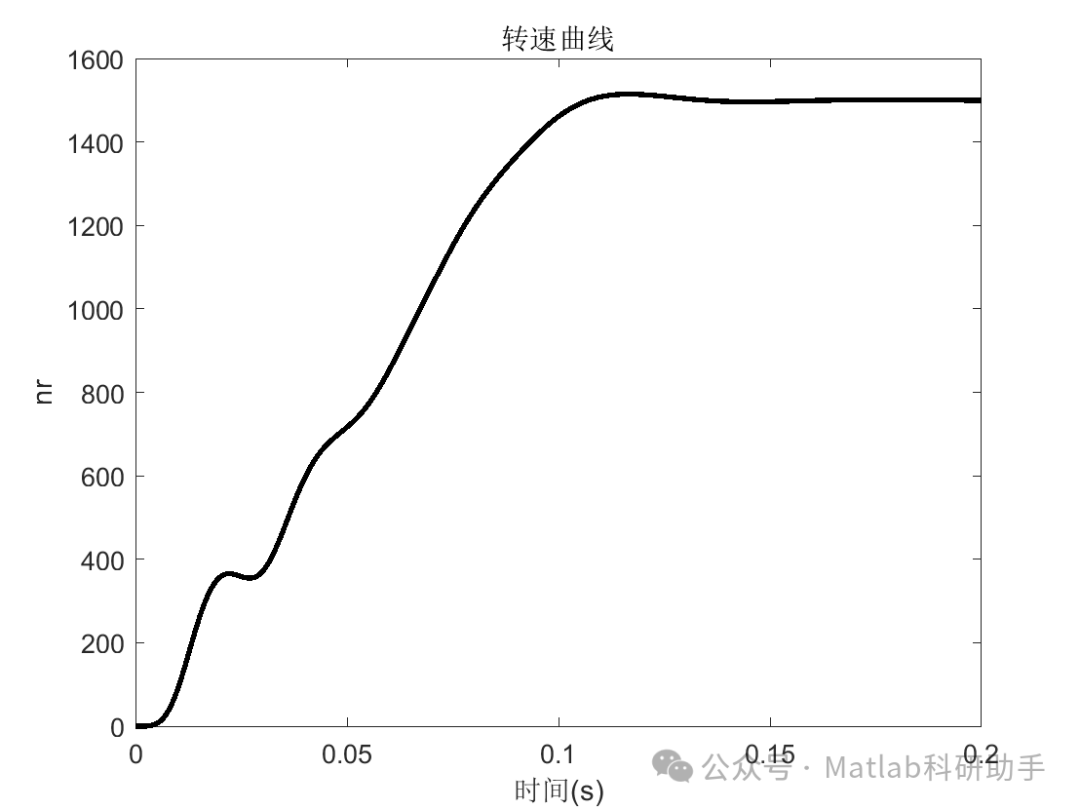

转速从零开始逐渐加速，直至达到额定转速。起动时间的长短和加速过程的平稳性是衡量起动性能的重要指标。

4.4 磁链与电压

在起动过程中，定子和转子磁链以及绕组电压也会发生复杂的动态变化，其波形分析有助于理解电动机内部的磁场变化和能量转换过程。

5. 结论

基于三相坐标系状态方程的感应电动机起动动态计算，为全面深入地理解感应电动机的起动特性提供了强有力的工具。通过建立精确的数学模型并运用有效的数值计算方法，我们能够准确预测电动机在起动过程中的各项电气和机械参数的动态响应。这对于优化电动机的设计，例如选择合适的绕组参数、调整转子结构以降低起动电流和提高起动转矩；以及改进电动机的控制策略，如采用软起动、变频起动等技术来平稳控制起动过程，都具有重要的指导意义。

未来的研究可以进一步考虑磁路饱和、空间谐波、铁耗等非线性因素对起动动态特性的影响，以期建立更加精确和全面的模型。同时，结合人工智能和大数据分析技术，实现对感应电动机起动过程的智能预测、故障诊断和优化控制，将是该领域的重要发展方向。
