🔥 内容介绍

一、技术背景与核心价值

在遥感探测、地形测绘、目标识别等领域，合成孔径雷达（SAR）凭借全天时、全天候、高分辨率成像能力成为关键技术手段。传统脉冲式 SAR 存在峰值功率高、距离模糊抑制难等问题，而频率调制连续波（FMCW）技术通过连续发射线性调频信号，可在低峰值功率下实现大带宽高分辨率，显著降低系统体积与功耗，尤其适用于无人机、卫星等轻量化平台。

三维 SAR 模拟器作为 FMCW SAR 系统研发的核心工具，能够在实验室环境中复现雷达与目标的空间运动关系、电磁散射特性及信号传播过程，提前验证系统参数设计合理性、成像算法有效性，大幅缩短研发周期、降低实测试验成本。在地形测绘、灾害监测、国防侦察等应用场景中，三维模拟器可生成高保真场景数据，为后续图像处理与目标识别算法优化提供支撑，具有重要的理论研究与工程应用价值。

二、FMCW SAR 三维模拟器核心原理

（一）FMCW SAR 基础工作机制

FMCW SAR 通过发射端持续输出线性调频（LFM）信号，接收端将回波信号与本地参考信号进行混频处理，提取包含目标距离信息的差频信号。其核心优势在于：

1. 距离测量原理：差频信号的频率与目标距离成正比，通过对差频信号进行傅里叶变换，可直接获取目标距离信息，分辨率由信号带宽决定（带宽越大，距离分辨率越高）。

1. 合成孔径成像：利用雷达平台与目标的相对运动，将不同位置接收的回波信号进行相干叠加，等效形成 “大孔径天线”，实现方位向高分辨率成像，方位分辨率由天线长度与平台高度比决定。

（二）三维模拟核心逻辑

三维模拟器通过 “场景建模 - 信号生成 - 传播模拟 - 数据处理” 四大环节，复现 FMCW SAR 完整工作流程：

1. 空间几何建模：构建雷达平台运动轨迹（如直线飞行、圆周运动）、目标三维模型（含地形起伏、建筑物结构、目标散射点分布），定义两者相对位置与运动参数（速度、高度、姿态角）。

1. 电磁散射特性模拟：基于物理光学（PO）、矩量法（MoM）等电磁计算方法，计算目标表面各散射点的后向散射系数，考虑极化方式（HH/VV/HV/VH）、入射角、频率等因素对散射特性的影响。

1. 信号传播效应模拟：引入大气衰减（如降雨、雾雪引起的信号损耗）、多路径效应（地面反射、建筑物遮挡）、噪声干扰（热噪声、杂波），提升信号模拟的真实性。

三、三维模拟器硬件与软件架构

（一）硬件系统构成

FMCW SAR 三维模拟器硬件采用 “模块化 + 可扩展” 设计，核心组件包括：

1. 信号生成模块：基于 FPGA+DAC 架构，生成高稳定度 LFM 信号，支持带宽（100MHz-2GHz）、调频斜率（10MHz/μs-100MHz/μs）、载频（X/Ku/Ka 波段）参数可配置，输出功率范围 - 10dBm-0dBm。

1. 场景模拟模块：包含多通道衰减器（动态范围 0-60dB）、延迟线（模拟目标距离延迟，精度 1ns）、散射系数模拟器（模拟不同目标的后向散射特性），可同时模拟多个目标的回波信号。

1. 数据采集与处理模块：采用高速 ADC（采样率 500MHz-2GHz，位数 12-16bit）采集混频后的差频信号，通过 GPU/DPU 进行实时信号处理（如脉冲压缩、运动补偿、成像算法验证），支持数据存储与回放。

1. 同步控制模块：基于 GPS / 北斗同步时钟（精度 10ns），实现信号生成、场景模拟、数据采集的时间同步，保证多模块协同工作的稳定性。

（二）软件系统功能

软件系统基于 “Windows/Linux+Qt+MATLAB” 开发，涵盖以下核心功能：

1. 参数配置界面：提供可视化操作界面，支持雷达参数（载频、带宽、脉冲重复频率）、平台参数（速度、高度、轨迹）、场景参数（目标位置、散射系数、大气环境）的配置与保存，支持批量参数导入导出。

1. 三维场景建模工具：集成开源三维引擎（如 OSG/Unity），支持导入 DEM 地形数据、3D 模型（如建筑物、车辆），可手动添加 / 删除目标，实时显示雷达与目标的相对运动轨迹。

1. 信号模拟与处理算法库：内置 LFM 信号生成算法、脉冲压缩算法（距离向匹配滤波）、运动补偿算法（相位误差校正）、SAR 成像算法（RD 算法、CS 算法、Omega-K 算法），支持算法参数可调与自定义算法导入。

1. 数据可视化与分析模块：实时显示原始差频信号时域 / 频域波形、脉冲压缩后的距离剖面图、SAR 成像结果（二维灰度图 / 三维点云），提供成像分辨率、峰值旁瓣比（PSLR）、积分旁瓣比（ISLR）等性能指标分析功能，支持数据报表生成与导出。

四、关键技术挑战与解决方案

（一）高分辨率信号模拟挑战

问题：FMCW SAR 为实现厘米级距离分辨率，需大带宽信号（如 2GHz 带宽对应距离分辨率 7.5cm），但大带宽信号易受相位噪声、频率漂移影响，导致模拟信号失真。

解决方案：

1. 采用低相位噪声晶振（相位噪声 - 120dBc/Hz@1kHz）作为参考时钟，降低信号相位噪声；

1. 在 FPGA 中引入数字预失真（DPD）算法，补偿 DAC 的非线性失真，提升信号线性度；

1. 设计自适应频率校准模块，实时监测信号频率漂移，通过调整调频斜率进行动态补偿。

（二）三维场景多目标模拟挑战

问题：三维场景中存在多个目标（如地形、建筑物、小型目标），不同目标的距离、散射特性差异大，传统单通道模拟器难以同时模拟多目标回波的复杂叠加效应。

解决方案：

1. 采用多通道场景模拟架构，每个通道对应一个目标，通过时分 / 频分复用技术实现多目标回波信号的叠加；

1. 基于电磁计算软件（如 FEKO/CST）提前计算典型目标的散射特性数据库，模拟器可直接调用数据库参数，快速生成目标回波；

1. 引入场景动态更新机制，支持模拟目标运动（如车辆行驶、飞机飞行），实时调整回波信号的延迟与幅度。

（三）SAR 成像算法验证挑战

问题：三维模拟器需验证不同成像算法在复杂场景下的性能，传统离线处理方式难以满足实时性需求，且无法模拟动态场景下的算法适应性。

解决方案：

1. 采用 “CPU+GPU” 异构计算架构，将脉冲压缩、成像处理等计算密集型任务分配给 GPU，提升数据处理速度，实现成像结果实时显示（处理帧率≥10fps）；

1. 设计动态场景模拟模式，支持在模拟过程中调整目标位置、雷达运动参数，验证算法对动态场景的适应性；

1. 内置标准测试场景（如点目标阵列、复杂地形），提供成像分辨率、旁瓣比等性能指标的自动计算与对比分析，快速评估算法优劣。

五、技术发展趋势

1. 多波段多极化模拟：未来模拟器将支持更宽的频段（从 L 波段到 W 波段）与全极化（HH/VV/HV/VH）信号模拟，满足不同应用场景（如穿透成像、高分辨率测绘）的需求。

1. 实时动态场景模拟：结合数字孪生技术，构建与真实环境同步的动态场景模型（如实时更新的交通流量、植被生长状态），提升模拟器对复杂动态场景的模拟能力。

1. 云原生与协同模拟：采用云原生架构，将模拟器部署在云端，支持多用户远程访问与协同模拟，实现资源共享；结合边缘计算技术，降低数据传输延迟，提升实时处理性能。

1. AI 辅助优化：引入人工智能算法（如深度学习），实现模拟器参数的自动优化（如根据场景需求自适应调整信号带宽、成像算法参数）、模拟数据的智能分析（如自动识别成像质量问题并定位原因），提升模拟器的智能化水平。

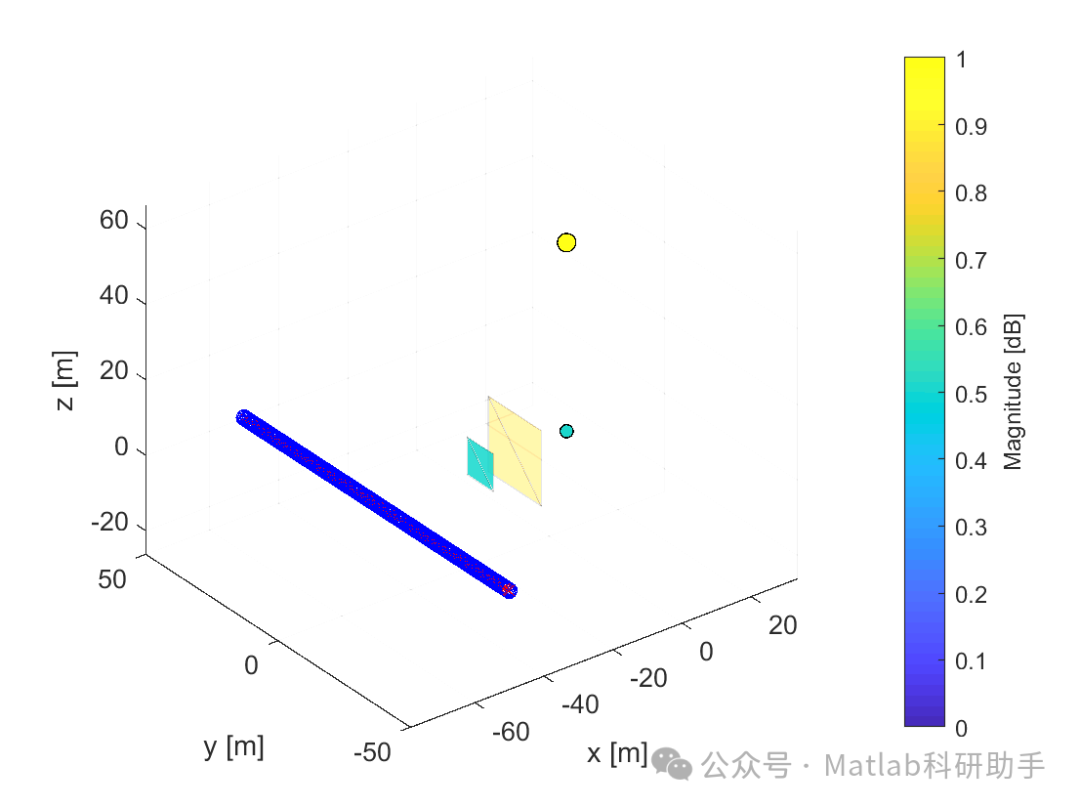

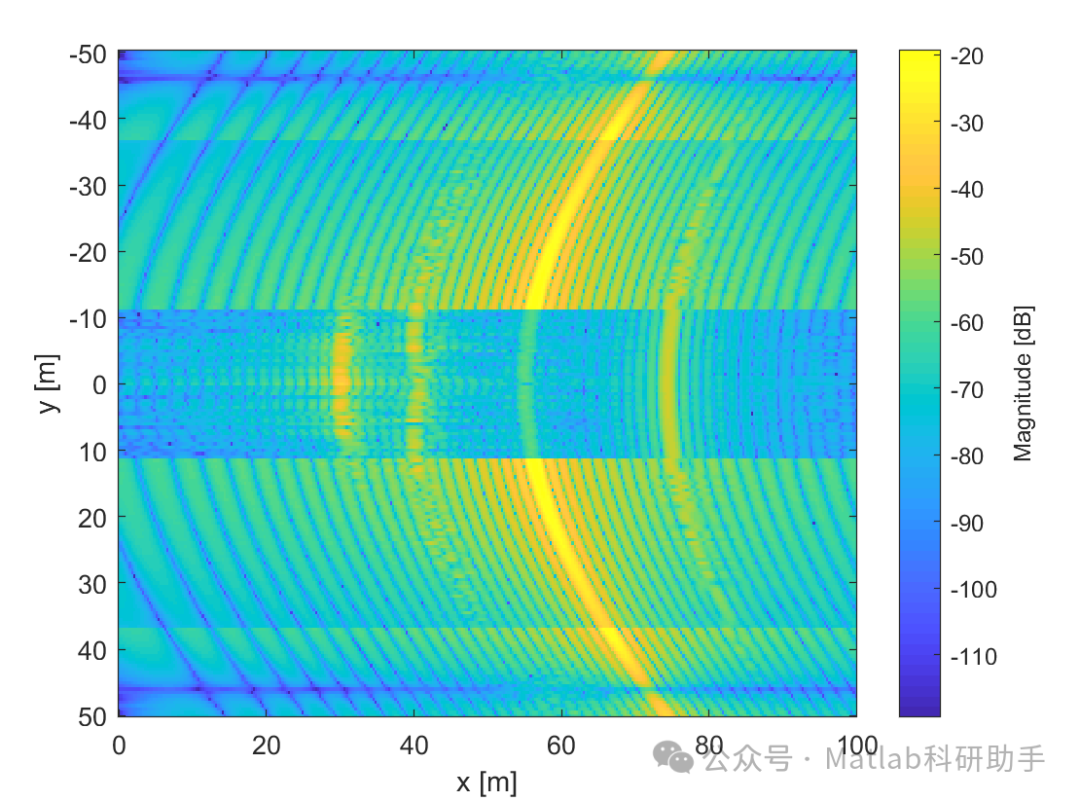

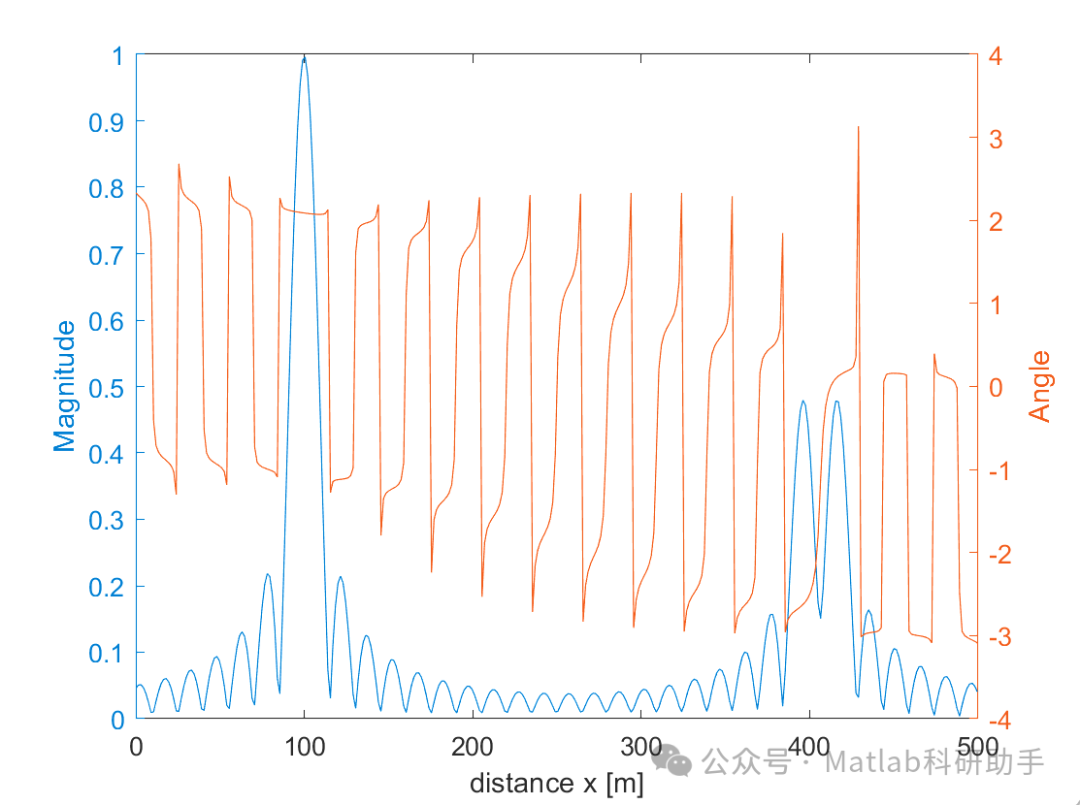

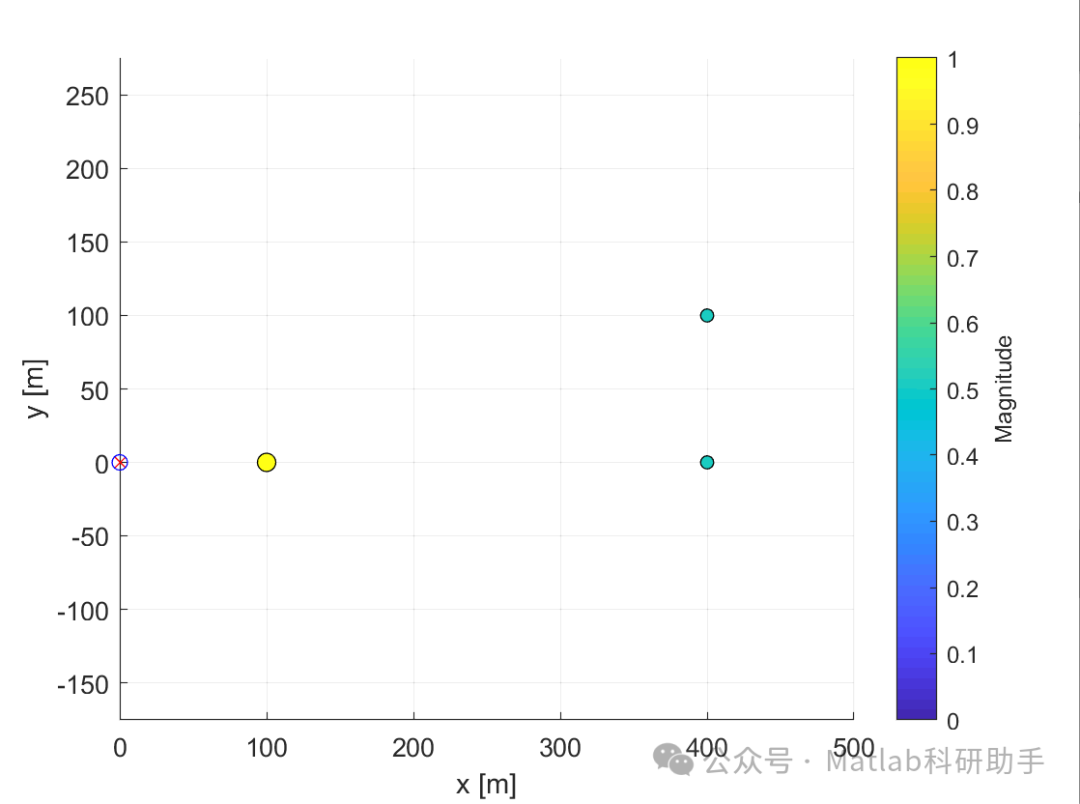

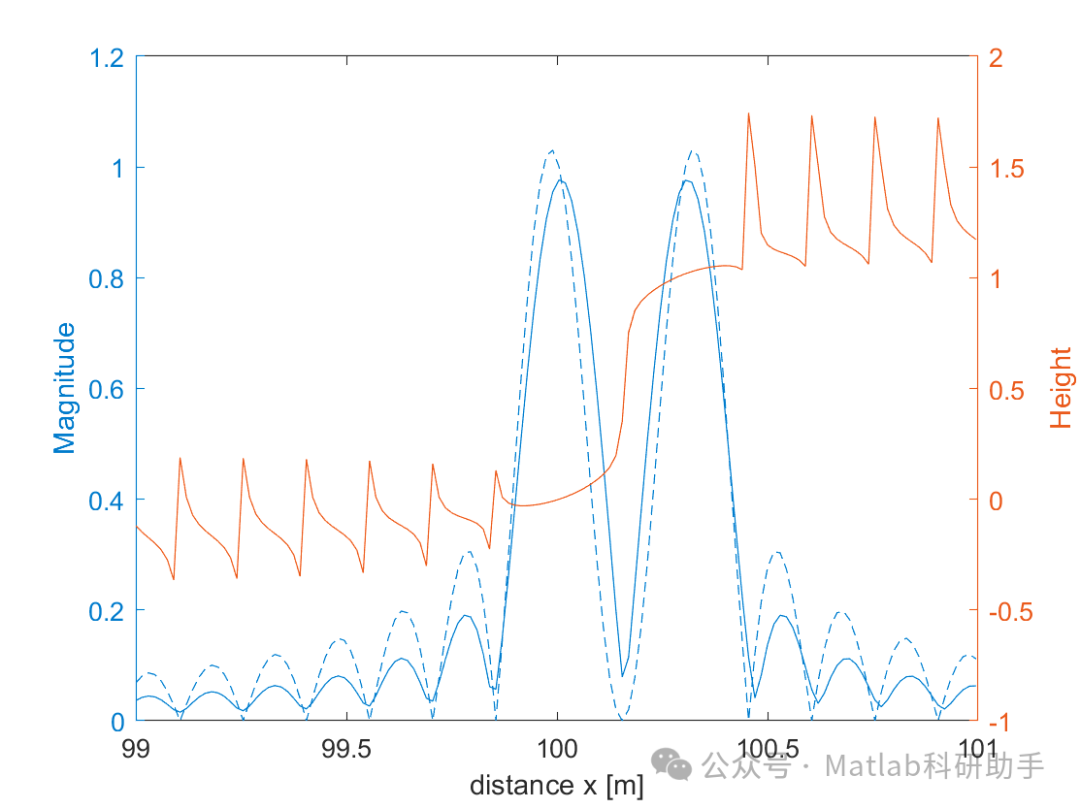

⛳️ 运行结果

🔗 参考文献

[1] 曲长文,王颖.调频连续波合成孔径雷达系统研究[J].舰船电子工程, 2008(2):4.DOI:10.3969/j.issn.1627-9730.2008.02.027.

[2] 何获.调频连续波合成孔径雷达成像算法研究[D].电子科技大学[2025-10-13].DOI:CNKI:CDMD:2.1013.334050.

[3] 梁百川.对调频连续波合成孔径雷达的对抗措施[J].舰船电子对抗, 2008, 31(1):5.DOI:CNKI:SUN:JCDZ.0.2008-01-010.

📣 部分代码
