🔥 内容介绍

在电力系统中，非线性负载（如变频器、整流器、电弧炉）会产生大量谐波电流与无功功率，导致电网电压畸变、功率因数降低、设备损耗增加等问题。并联有源滤波器（Shunt Active Power Filter, SAPF） 作为治理电能质量的核心设备，通过向电网注入与谐波电流大小相等、相位相反的补偿电流，实现谐波抑制与无功功率补偿；而dq 控制算法凭借其在同步旋转坐标系下 “解耦控制” 的优势，可快速、精准地提取谐波与无功电流分量，为 SAPF 的高效运行提供关键控制策略。本文将从 dq 控制原理、SAPF 仿真电路设计、性能验证三个维度，系统阐述其减轻谐波与无功功率的实现过程。

一、dq 控制算法的核心原理：谐波与无功电流提取

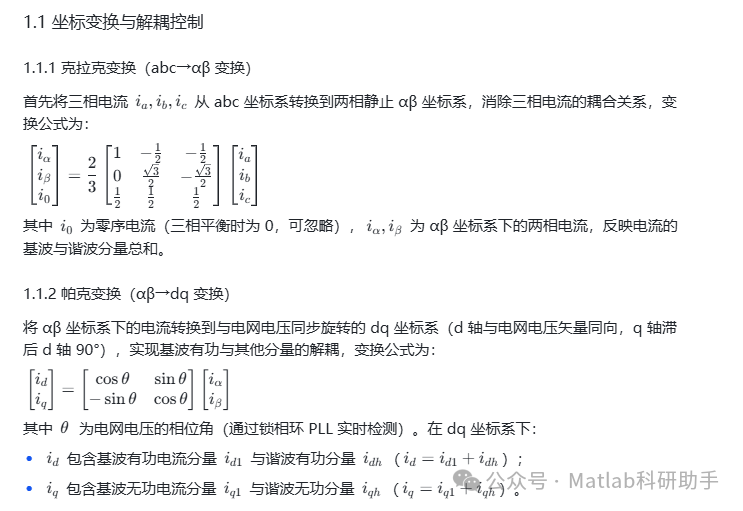

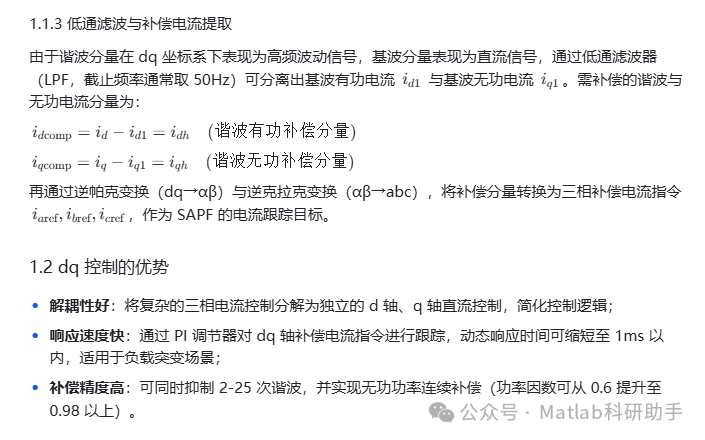

dq 控制算法的本质是通过 “坐标变换” 将三相静止坐标系（abc 坐标系）下的电流信号，转换到与电网电压同步旋转的两相旋转坐标系（dq 坐标系），实现基波有功电流与谐波 / 无功电流的解耦，进而精准提取需补偿的谐波与无功分量。

二、并联有源滤波器（SAPF）仿真电路设计

基于 MATLAB/Simulink 搭建 SAPF 仿真电路，核心包括 “电网与非线性负载模块”“dq 控制模块”“主电路模块”“电流跟踪模块” 四部分，实现谐波抑制与无功补偿功能。

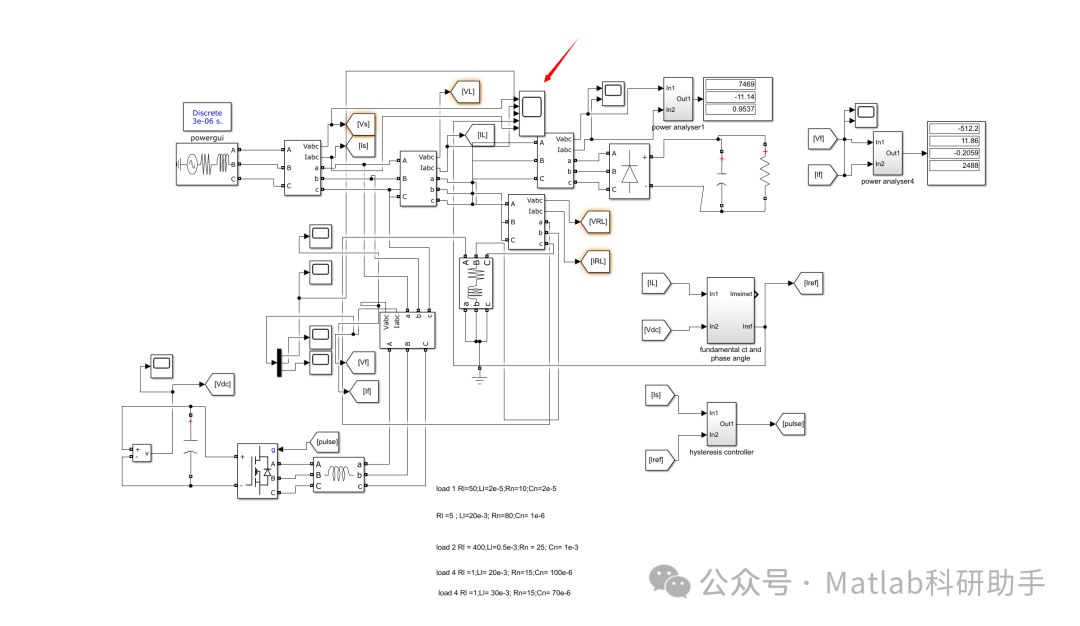

2.1 仿真电路

1. 电网与非线性负载模块：提供三相交流电源，并模拟非线性负载（如三相不可控整流桥 + 电阻电容负载）产生谐波与无功电流；

1. dq 控制模块：含 PLL 锁相环、abc-αβ-dq 坐标变换、低通滤波、补偿电流指令生成子模块，输出三相补偿电流参考值；

1. 主电路模块：采用三相电压型逆变器（IGBT 作为开关器件），通过直流侧电容提供稳定直流电压，将补偿电流注入电网；

1. 电流跟踪模块：采用滞环电流控制或空间矢量脉宽调制（SVPWM），使逆变器输出电流精准跟踪补偿电流指令。

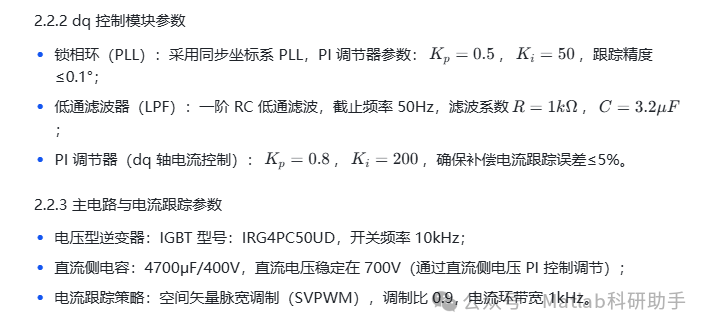

2.2 关键模块参数设计

2.2.1 电网与负载参数

• 电网电压：三相 380V/50Hz；

• 非线性负载：三相不可控整流桥（二极管型号：1N4007），直流侧负载：电阻 R=10Ω，电容 C=1000μF；

• 负载电流：额定电流约 20A，含 3 次、5 次、7 次谐波（总谐波畸变率 THD≈25%），无功功率约 8kvar（功率因数≈0.7）。

三、技术优化与工程应用

3.1 现有方案的优化方向

3.1.1 改进 dq 控制算法

• 自适应低通滤波：传统固定截止频率 LPF 在负载突变时易产生相位延迟，采用自适应 LPF（根据负载电流变化率调整截止频率），可将动态响应时间缩短至 0.3ms 以内；

• 谐波前馈控制：在 dq 控制中加入谐波前馈通道（通过检测负载谐波电流直接生成补偿指令），进一步提升谐波抑制精度（THD 可降至 2.5% 以下）。

3.1.2 主电路拓扑优化

• 模块化多电平拓扑（MMC）：适用于高压大容量场景（如 10kV 配电网），通过多电平输出降低开关损耗，提升补偿容量（可达 100kvar 以上）；

• 混合有源滤波（Hybrid APF）：结合无源滤波器（成本低、容量大）与有源滤波器（补偿精度高），在抑制低次谐波的同时，降低 SAPF 的容量需求（减少 50% 以上的 IGBT 额定电流）。

3.2 工程应用场景

基于 dq 控制的 SAPF 可广泛应用于以下电能质量治理场景：

4.2.1 工业领域

• 变频器负载：如电机调速系统中的变频器，产生大量 5 次、7 次谐波，SAPF 可使电网 THD 降至 3% 以下，避免电机过热与设备误动作；

• 电弧炉 / 电解槽：高非线性负载，无功功率波动大（±50kvar），SAPF 可实现无功功率动态补偿，维持功率因数稳定在 0.95 以上。

3.2.2 商业与民用领域

• 数据中心：服务器电源为非线性负载，产生 3 次、5 次谐波，SAPF 可保障 UPS 系统稳定运行，避免电网电压畸变导致的服务器宕机；

• 新能源并网：光伏逆变器、风电变流器在并网时会注入谐波电流，SAPF 可抑制并网电流 THD（≤2%），满足新能源并网标准（如 GB/T 19964-2012《光伏发电站接入电力系统技术规定》）。

四、总结

基于 dq 控制算法的并联有源滤波器（SAPF），通过坐标变换实现谐波与无功电流的精准提取，结合电压型逆变器与 SVPWM 电流跟踪技术，可高效抑制电网谐波（THD 从 25% 降至 3% 以下）与补偿无功功率（功率因数从 0.7 提升至 0.99 以上），同时具备良好的动态适应性。通过自适应 LPF、谐波前馈控制等优化措施，可进一步提升其性能；在工业、商业、新能源等领域的应用，可有效改善电能质量，降低电网损耗，保障电力设备安全稳定运行。该技术为解决非线性负载带来的电能质量问题提供了可靠的工程方案，具有重要的实用价值与推广前景。

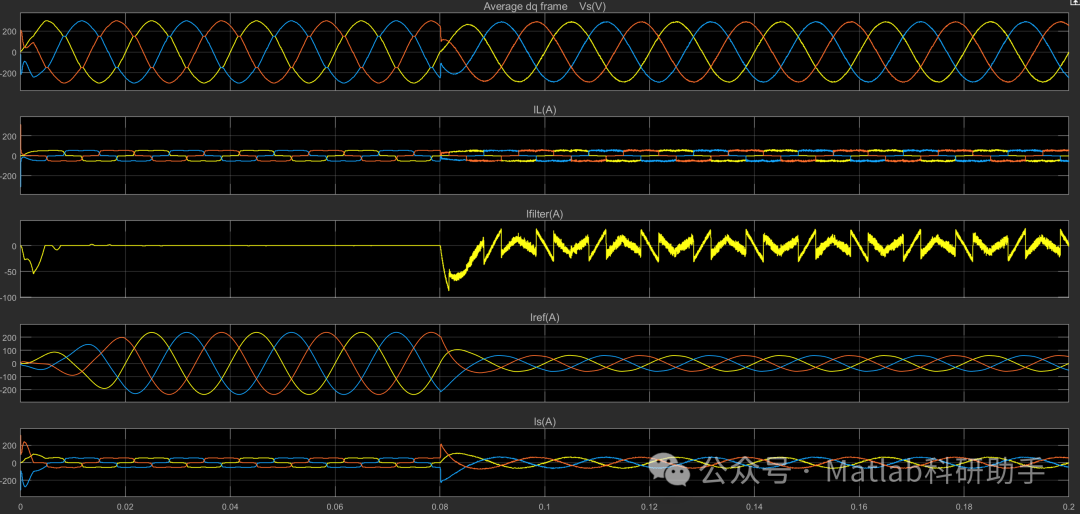

⛳️ 运行结果

🔗 参考文献

[1] 张耀文.基于DSP的并联有源电力滤波器的应用研究[D].山东大学[2025-10-12].DOI:10.7666/d.y1067142.

[2] 孙京京.基于滑膜变结构控制的并联型有源电力滤波器的研究[D].江苏大学,2013.DOI:10.7666/d.Y2290150.

[3] 吴言凤,吴正国,李华.基于自适应逆控制的并联型有源电力滤波器的仿真研究[J].电气传动, 2005, 35(8):4.DOI:10.3969/j.issn.1001-2095.2005.08.009.
