【单相STATCOM】单相STATCOM在单相系统中补偿无功功率，并减轻谐波附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

 随着现代电力电子技术的发展，静止同步补偿器（STATCOM）作为一种高效的无功补偿和谐波抑制装置，在电力系统中得到了广泛应用。本文将深入探讨单相STATCOM在单相电力系统中的应用，重点阐述其在无功功率补偿和谐波抑制方面的原理、优势以及面临的挑战。通过对单相STATCOM工作机制的分析，可以更好地理解其在改善电能质量、提高系统稳定性和效率中的关键作用。

关键词： 单相STATCOM；无功功率补偿；谐波抑制；电能质量；电力电子

1. 引言

在现代电力系统中，电能质量问题日益突出，其中无功功率过大和谐波污染是两个主要症结。无功功率的存在会导致线路损耗增加、电压跌落，进而影响电力系统运行的经济性和稳定性。谐波则会导致设备过热、绝缘老化、计量误差，甚至引发系统谐振，严重威胁电力系统的安全运行。传统的无功补偿和谐波抑制方法，如并联电容器组和无源滤波器，存在补偿精度低、响应速度慢、易发生谐振等缺点，难以满足现代电力系统对电能质量日益提高的要求。

随着电力电子技术的飞速发展，基于电压源型逆变器的静止同步补偿器（STATCOM）应运而生。STATCOM作为一种先进的动态无功补偿装置，具有响应速度快、补偿范围广、可控性强、无谐振风险等优点，已成为改善电能质量的关键技术之一。在单相电力系统中，单相STATCOM的应用对于解决无功功率和谐波问题具有重要意义。

2. 单相STATCOM的工作原理

单相STATCOM主要由电压源型逆变器、直流侧电容器、交流侧电抗器和控制系统组成。其基本工作原理是通过调节逆变器输出电压的幅值和相位，使其与电网电压进行动态交换无功功率。

2.1 无功功率补偿原理

当电网需要感性无功功率时，单相STATCOM通过控制逆变器输出电压超前于电网电压，从而向电网注入感性无功功率。反之，当电网需要容性无功功率时，STATCOM通过控制逆变器输出电压滞后于电网电压，从而向电网注入容性无功功率。通过实时检测电网的无功功率需求，控制系统可以快速调节逆变器的输出，实现动态、连续的无功功率补偿，从而将电网功率因数校正到接近1。

2.2 谐波抑制原理

单相STATCOM在进行无功功率补偿的同时，也具备强大的谐波抑制能力。其谐波抑制原理是基于有源滤波的理念。控制系统通过对电网电流进行傅里叶分析，识别出谐波分量，并计算出需要注入的补偿电流。逆变器根据补偿电流的指令，产生与电网谐波电流大小相等、相位相反的谐波电流，并将其注入电网。这样，电网中的谐波电流被抵消，从而达到抑制谐波的目的。由于其主动性，单相STATCOM可以有效补偿多种频率的谐波，且不受电网阻抗变化的影响，具有比无源滤波器更高的灵活性和有效性。

3. 单相STATCOM在单相系统中的优势

与传统的无功补偿和谐波抑制装置相比，单相STATCOM在单相系统中具有以下显著优势：

• 快速动态响应：

   单相STATCOM采用电力电子开关器件，其响应速度可达毫秒级，能够实时跟踪电网无功功率和谐波的变化，提供快速、精准的补偿。这对于电压波动频繁、负荷变化剧烈的单相系统尤为重要。

• 连续可调补偿：

   STATCOM的无功功率补偿能力是连续可调的，可以在额定范围内任意输出感性或容性无功功率，避免了传统电容器分级投切带来的冲击和补偿精度不足的问题。

• 双向无功功率交换：

   STATCOM可以向电网注入或吸收无功功率，实现双向无功功率交换，从而全面改善功率因数。

• 主动谐波抑制：

   单相STATCOM能够主动检测并注入反向谐波电流，有效抑制电网中的多种次谐波，提高电能质量。

• 无谐振风险：

   由于STATCOM是一个有源装置，其输出特性由控制系统决定，因此不存在与电网发生谐振的风险，提高了系统的运行安全性。

• 占地面积小：

   相较于传统的电容器组和无源滤波器，STATCOM结构紧凑，占地面积小，更适用于安装空间受限的场合。

4. 单相STATCOM面临的挑战与发展趋势

尽管单相STATCOM在单相系统中的应用优势显著，但其发展仍面临一些挑战：

• 成本问题：

   相较于传统的无功补偿装置，STATCOM的制造成本相对较高，这在一定程度上限制了其在某些应用领域的普及。随着电力电子器件技术的进步和规模化生产，成本有望进一步降低。

• 控制策略的复杂性：

   为了实现精准的无功补偿和高效的谐波抑制，单相STATCOM的控制系统较为复杂，需要采用先进的控制算法。未来需要进一步研究和开发更鲁棒、更智能的控制策略。

• 直流侧电压波动：

   单相STATCOM的直流侧电压会在一定程度上受到无功功率交换的影响而产生波动，这可能会影响逆变器的输出性能。需要设计有效的直流侧电压稳定控制策略。

• 高频谐波处理：

   尽管单相STATCOM对低次谐波有很好的抑制作用，但对于高频谐波的处理能力仍需进一步提升。未来可以考虑结合多电平技术和新型滤波拓扑来提高高频谐波抑制能力。

未来，单相STATCOM的发展趋势将主要体现在以下几个方面：

• 多功能集成：

   将STATCOM与储能系统、光伏逆变器等其他电力电子装置集成，实现多功能一体化，提高系统效率和灵活性。

• 智能化与自适应：

   发展基于人工智能和机器学习的控制策略，使STATCOM能够自适应地应对电网变化，优化补偿效果。

• 模块化与标准化：

   推动STATCOM的模块化设计和标准化生产，降低成本，提高可靠性和维护便利性。

• 宽禁带半导体器件应用：

   采用碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体器件，提高STATCOM的开关频率和效率，减小体积和重量。

5. 结论

单相STATCOM作为一种先进的电力电子装置，在单相电力系统中具有显著的无功功率补偿和谐波抑制能力，是改善电能质量、提高系统稳定性和效率的重要手段。尽管目前仍面临成本和控制复杂性等挑战，但随着电力电子技术的不断进步，单相STATCOM的应用前景将更加广阔。未来，通过技术创新和优化，单相STATCOM将在单相电力系统的现代化进程中发挥越来越重要的作用，为构建稳定、高效、清洁的电力系统贡献力量。

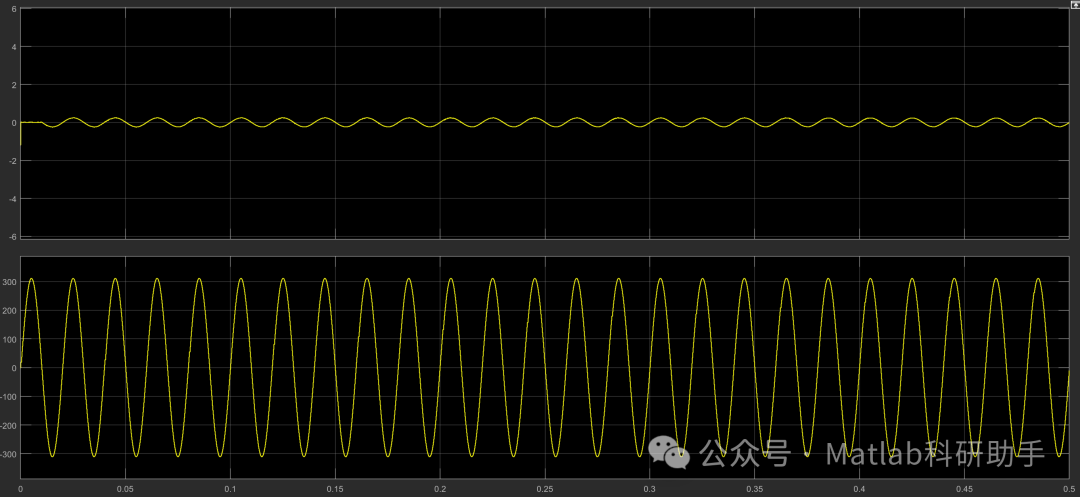

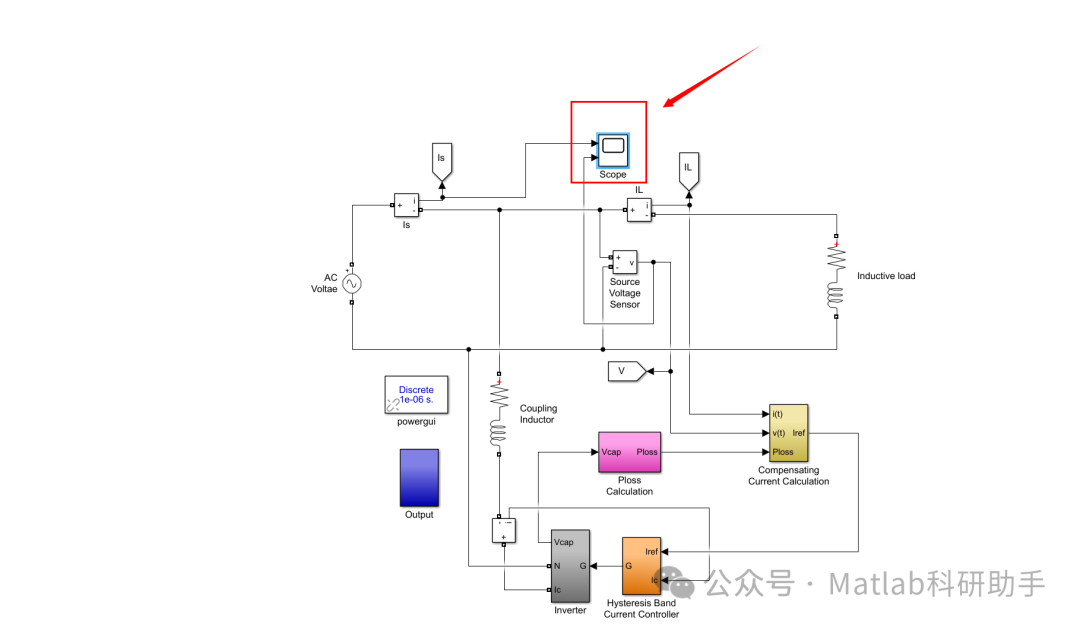

⛳️ 运行结果

🔗 参考文献

[1] 王松,李耀华.电网不平衡下链式STATCOM补偿与控制策略[J].电工电能新技术, 2017, 36(1):9.DOI:10.3969/j.issn.1003-3076.2017.01.001.

[2] 张鹏,周碧英.STATCOM在电弧炉补偿中的控制策略及仿真分析[J].电气传动自动化, 2010.DOI:CNKI:SUN:DQCD.0.2010-06-006.

[3] 时国平,钱叶旺,许卫兵,等.双DSP控制的三相四桥臂静止同步补偿器的研究[J].电力电子技术, 2011, 045(006):35-37.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
