【变换光学】考虑在波导中进行变换光学的边界条件，以实现对波导中完整场的计算附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

变换光学（Transformation Optics, TO）作为一种革命性的电磁场控制方法，在隐身、电磁集中器、波导弯曲等方面展现出巨大潜力。然而，在波导结构中应用变换光学时，边界条件的精确处理对实现预期功能和准确计算波导内的完整场分布至关重要。本文将深入探讨在波导中进行变换光学时边界条件的理论基础、实际考量以及其对数值计算方法的影响。我们将分析理想电边界（PEC）、理想磁边界（PMC）以及介质界面边界等不同类型边界条件在变换光学波导中的应用，并讨论如何通过恰当的边界条件设定，准确模拟和预测波导中经变换光学调制后的电磁场行为。

1. 引言

变换光学自Pendry等人的开创性工作以来，已成为物理学和工程领域的研究热点。其核心思想是通过空间坐标变换来设计电磁材料参数，从而实现对电磁波传播路径的任意操控。这种方法为设计新型电磁器件提供了前所未有的自由度，例如隐身衣、超透镜和任意形状的波导等。在自由空间中，变换光学的设计相对直接，主要关注如何通过材料参数的各向异性化和不均匀化来模拟弯曲的空间。然而，当变换光学应用于波导结构时，情况变得更为复杂。波导的壁面限制了电磁波的传播，引入了额外的边界条件，这些边界条件必须与变换光学所引入的材料参数变化和谐统一。如果边界条件处理不当，不仅会影响变换光学器件的性能，还会导致数值模拟结果的严重偏差，无法准确反映波导内的完整场分布。

2. 变换光学理论基础与波导特性

波导，作为引导电磁波传播的结构，其内部电磁场分布受到边界条件的严格约束。常见的波导边界包括理想电导体（PEC）边界和理想磁导体（PMC）边界。在PEC边界上，切向电场和法向磁场为零；在PMC边界上，切向磁场和法向电场为零。这些边界条件决定了波导内可以存在的模式以及模式的传播特性。

将变换光学应用于波导时，关键在于如何确保变换后的材料参数与波导固有的边界条件兼容。例如，在一个直波导中实现一个弯曲的等效路径，需要通过变换光学引入各向异性的材料。此时，波导的物理边界仍然是PEC或PMC，但由于内部材料的各向异性，电磁波在靠近边界处的行为将变得非直观。因此，理解并正确施加边界条件是实现预期变换效果和准确计算场分布的基石。

3. 变换光学中波导边界条件的类型与考量

在变换光学波导中，需要考虑以下几种主要的边界条件：

3.1 理想电边界 (Perfect Electric Conductor, PEC)

PEC边界是最常见的波导壁面类型。在变换光学中，如果波导的物理边界是PEC，那么在变换后的空间中，对应于原始PEC边界的区域也应表现出PEC的特性。这意味着在变换后的介质中，当电磁波传播到该边界时，其切向电场分量仍应为零。

在设计变换光学结构时，PEC边界的处理需要格外小心。例如，如果坐标变换将PEC边界扭曲，那么在物理空间中，被扭曲的PEC边界需要用相应的各向异性介质来等效模拟。这通常意味着，变换光学所设计的材料参数在PEC边界处需要满足特定的条件，以确保切向电场为零。

3.2 理想磁边界 (Perfect Magnetic Conductor, PMC)

PMC边界在某些特殊波导结构或理论分析中出现，其特点是切向磁场和法向电场为零。与PEC边界类似，在变换光学中，PMC边界也需要得到恰当的处理。如果变换光学设计要求波导某一部分表现出PMC特性，那么相应的材料参数和边界条件需要被精确地施加。

值得注意的是，在实际应用中，纯粹的PMC材料很难实现，通常通过人工电磁材料（如超材料）来近似模拟PMC边界。因此，在变换光学中考虑PMC边界时，还需要兼顾材料的可实现性。

3.3 介质界面边界

除了波导壁面，变换光学结构内部也可能存在不同介质之间的界面。这些界面上的边界条件，即切向电场和磁场连续，法向电位移和磁感应强度连续，同样需要在变换光学框架下得到满足。

当坐标变换跨越这些介质界面时，变换后的材料参数会是分段连续的，并且在界面处，上述连续性条件仍然必须成立。这对于数值计算来说是一个挑战，因为各向异性不均匀介质中的界面条件比均匀介质中的复杂得多。

3.4 周期性边界条件

对于周期性变换光学波导结构，例如周期性加载的波导或光子晶体波导，周期性边界条件（Periodic Boundary Conditions, PBC）是不可或缺的。PBC允许在一个单元胞内模拟无限周期结构的电磁行为，大大降低了计算成本。

在变换光学中引入周期性时，需要确保坐标变换本身是周期性的，并且变换后的材料参数也具有相应的周期性。同时，施加的PBC必须与变换后的物理空间相符，才能准确计算周期性波导中的场分布。

4. 边界条件对完整场计算的影响

边界条件的准确施加直接影响到变换光学波导中电磁场计算的精度和可靠性。

4.1 模式分析的准确性

在波导中，电磁波以特定的模式传播，每个模式都由其场分布和传播常数来描述。边界条件决定了这些模式的性质。当在变换光学波导中进行模式分析时，如果边界条件设置不正确，会导致计算出的模式场分布失真，甚至可能无法找到正确的模式。例如，一个理想PEC边界被错误地处理为介质界面，可能会导致表面波的错误出现或模式截止频率的计算误差。

4.2 数值模拟的稳定性与收敛性

在有限元法（FEM）、有限差分时域法（FDTD）或矩量法（MoM）等数值方法中，边界条件的实现是保证模拟稳定性和收敛性的关键。各向异性不均匀的介质会使得数值离散化更加复杂，如果边界条件未能精确融入离散方程组，可能会导致数值震荡、误差累积甚至模拟崩溃。

特别是对于PEC和PMC边界，在数值网格上准确地强制施加场分量为零的条件至关重要。对于介质界面，确保场分量的连续性也需要精细的网格划分和插值策略。

4.3 物理效应的准确捕捉

变换光学所设计的许多新颖物理效应，如隐身、弯曲光束等，都依赖于对电磁场在宏观和微观尺度上的精确控制。如果边界条件处理不当，这些效应可能无法被准确模拟。例如，在设计一个通过变换光学实现波导弯曲的结构时，如果波导壁的PEC边界条件未被正确处理，可能会导致能量泄露、模式转换或额外的反射，从而破坏预期功能。

4.4 损耗和色散的考虑

实际的波导材料通常存在损耗和色散。在变换光学中，当将这些效应纳入考虑时，边界条件的复杂性会进一步增加。损耗材料的边界条件会引入复数场分量，而色散材料则意味着材料参数是频率的函数。在数值模拟中，如何有效地将这些特性与变换光学介质和边界条件结合起来，是一个需要深入研究的问题。

5. 边界条件处理的挑战与对策

在变换光学波导中处理边界条件面临诸多挑战：

5.1 各向异性不均匀介质中的边界条件

变换光学所产生的介质通常是各向异性且不均匀的。在这种复杂的介质中，传统的边界条件形式可能不再适用。需要根据变换关系，将物理空间中的边界条件等效地映射到变换后的介质参数中。这要求深刻理解坐标变换与麦克斯韦方程组的关系。

5.2 数值实现中的精度问题

在数值模拟中，将连续的边界条件离散化到有限的网格点上会引入误差。对于各向异性不均匀介质，这种离散化误差可能更大。需要采用高阶离散格式、自适应网格细化以及精确的边界条件插值方法来提高精度。

5.3 材料可实现性与边界条件的折衷

变换光学常常要求极端或非物理的材料参数，这在实际中难以实现。在设计中，可能需要对变换光学所引入的材料进行简化或近似，例如采用近似各向同性材料或层状材料来模拟各向异性。这种近似必然会影响边界条件的满足程度，需要进行权衡和优化。

5.4 PML吸收边界的应用

在模拟开放式变换光学波导或需要模拟辐射场的情况下，完美匹配层（Perfectly Matched Layer, PML）吸收边界条件是常用的方法。PML能够有效地吸收从计算域边界发出的电磁波，模拟无限空间。在变换光学中，PML的介质参数也需要根据坐标变换进行相应调整，以确保其吸收效果在各向异性介质中依然有效。

6. 结论

在波导中进行变换光学设计时，边界条件的精确处理是实现预期功能和准确计算完整场分布的关键。深入理解PEC、PMC以及介质界面等不同类型边界条件在变换光学框架下的理论含义和数值实现方法，对于开发高性能的变换光学波导器件至关重要。未来的研究应继续关注如何发展更高效、更精确的数值算法，以处理各向异性不均匀介质中的复杂边界条件，并探索在实际材料限制下，如何通过巧妙的设计和优化来近似实现理想的变换光学效应。通过对边界条件的深入研究和精确控制，变换光学在波导领域的应用将迎来更加广阔的前景，为电磁波的操控带来革命性的突破。

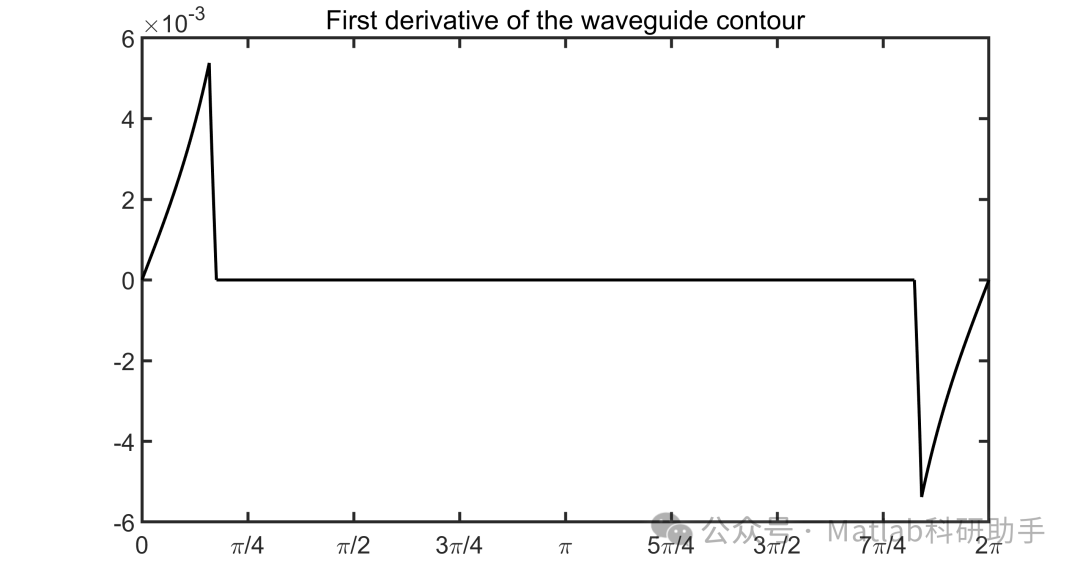

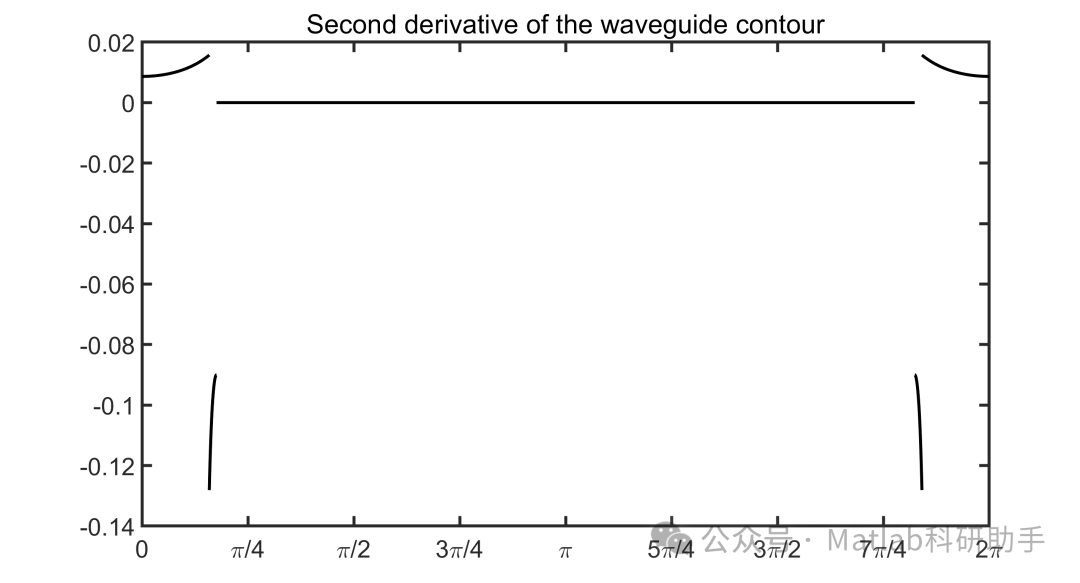

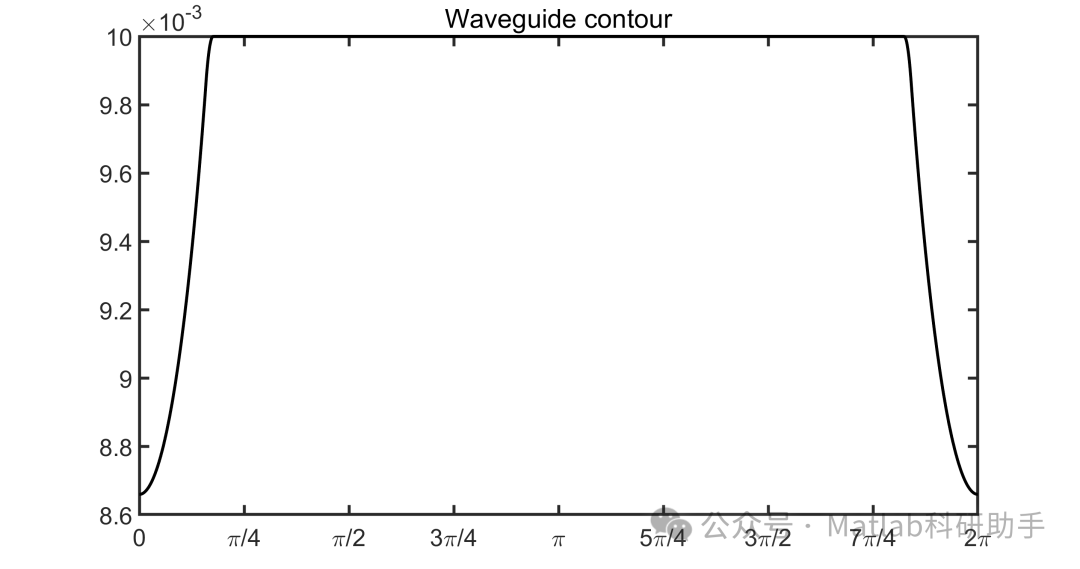

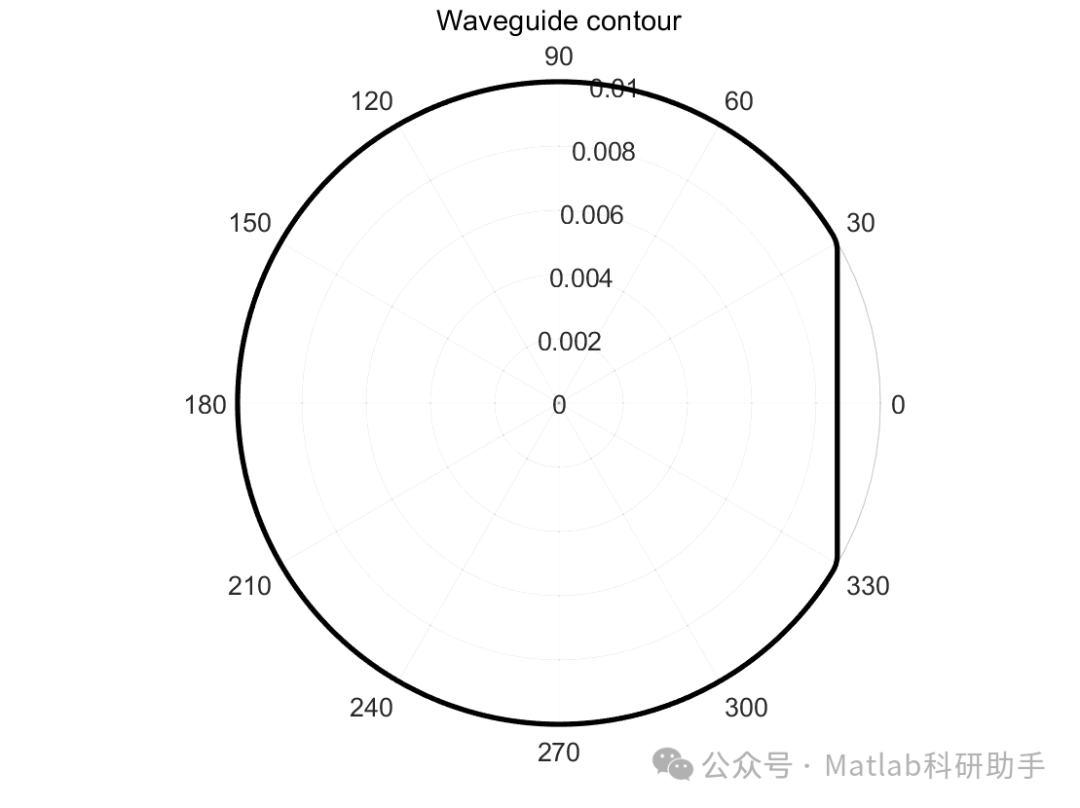

⛳️ 运行结果

🔗 参考文献

[1] 臧小飞.基于单向性效应和变换光学的电磁波调控研究[D].上海交通大学[2025-09-20].DOI:CNKI:CDMD:1.1012.034736.

[2] 盛冲,刘辉,祝世宁.变换光学芯片上中心引力场弯曲时空的模拟与光束调控[J].  2016.

[3] 张解放,楼吉辉.非均匀非线性波导中线光学畸形波及其传播控制[J].光学学报, 2013(9):8.DOI:CNKI:SUN:GXXB.0.2013-09-036.
