基于PID控制器和电流控制器的电池充电比较研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

电池作为现代社会不可或缺的储能设备，其充电过程的效率、安全性和寿命直接影响其应用性能。本文旨在深入比较研究基于PID（比例-积分-微分）控制器和电流控制器的电池充电策略。PID控制器以其成熟的控制理论和广泛的适用性，在电池充电领域具有显著优势，能够实现对充电电压、电流或温度的精确控制。电流控制器则侧重于维持充电电流的恒定，以期简化控制策略并提高充电效率。本文将从控制原理、系统设计、性能指标、实际应用及局限性等方面对两种控制器进行详细阐述和对比分析，并通过仿真或实验数据，量化评估其在充电时间、充电效率、电池寿命和安全性等方面的表现。研究结果表明，PID控制器在应对复杂充电场景和实现精细化充电管理方面具有更大的潜力，而电流控制器在特定简单应用中仍具有成本和实现上的优势。

关键词

电池充电；PID控制器；电流控制器；充电策略；效率；安全性；电池寿命

1. 引言

随着电动汽车、便携式电子设备以及可再生能源存储系统的快速发展，电池技术已成为支撑这些进步的关键。作为核心组成部分，电池的充电过程直接关系到其性能、寿命和安全性。一个高效、智能的充电系统不仅能够缩短充电时间，提高能量利用率，还能有效延长电池使用寿命，避免过充或欠充造成的损害。

传统的电池充电方式多采用恒流-恒压（CC-CV）充电模式，其中恒流阶段以恒定电流充电至预设电压，随后转入恒压阶段，保持电压恒定直至充电电流降至阈值。然而，这种策略在面对不同类型电池、不同充电状态以及环境温度变化时，可能无法达到最优充电效果。为了解决这些问题，研究人员开始引入更先进的控制理论，如PID控制器和电流控制器，以实现更精确、更智能的充电管理。

PID控制器以其经典的控制理论和卓越的鲁棒性，在工业控制领域占据主导地位。将其应用于电池充电，可以通过精确调节充电电压或电流，实现对充电过程的实时优化。而电流控制器则通过直接控制输出电流，确保电池在充电过程中获得稳定的电流，这在某些应用中具有简化设计和提高效率的优势。

本文将对基于PID控制器和电流控制器的电池充电策略进行深入比较研究。旨在阐明两种控制方法的原理、特点、优势与局限性，并通过对比分析，为不同应用场景下的电池充电系统设计提供理论依据和实践指导。

2. PID控制器的电池充电应用

2.1 PID控制器原理概述

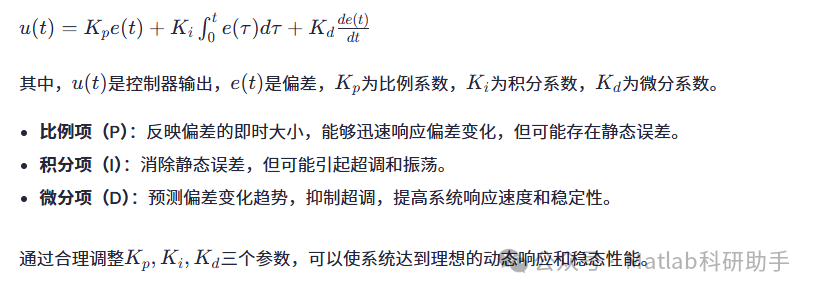

PID控制器是一种线性控制器，由比例（P）、积分（I）和微分（D）三个基本单元组成。其输出信号是偏差（设定值与测量值之差）的比例项、积分项和微分项之和。数学表达式通常为：

2.2 PID在电池充电中的应用

在电池充电系统中，PID控制器可以用于控制充电电压、充电电流或电池温度。

2.2.1 基于PID的恒压充电

在此模式下，PID控制器将电池端电压作为反馈信号，与设定的目标电压进行比较。控制器根据偏差调整充电电源的输出，使得电池电压稳定在设定值。这在恒压充电阶段尤为重要，可以有效避免过压充电，保护电池。

2.2.2 基于PID的恒流充电

类似地，PID控制器可以将充电电流作为反馈信号，与设定的目标电流进行比较。控制器输出调节充电电源的功率，确保充电电流保持恒定。这在恒流充电阶段至关重要，能够以最大效率对电池进行充电，同时避免过流充电。

2.2.3 基于PID的温度控制充电

为了延长电池寿命和提高安全性，尤其是在大电流充电时，对电池温度的控制至关重要。PID控制器可以结合温度传感器，实时监测电池温度，并根据温度偏差调整充电电流或电压，防止电池过热。这种智能温控充电策略可以显著提高电池的长期性能。

2.2.4 PID的优势

• 高精度控制

  ：通过精细调节，PID控制器能够实现对充电参数的精确控制，从而优化充电过程。

• 鲁棒性强

  ：对系统参数变化和外部扰动具有较强的适应能力。

• 广泛适用性

  ：可应用于各种类型的电池和不同的充电模式。

• 易于实现

  ：控制算法相对简单，易于在微控制器或数字信号处理器（DSP）中实现。

3. 电流控制器的电池充电应用

3.1 电流控制器原理概述

电流控制器，顾名思义，其核心功能是直接控制流经电池的电流。与PID控制器通过调节电压或功率间接控制电流不同，电流控制器通常通过设计特定的电源拓扑结构和控制策略，直接将输出电流稳定在设定值。

常见的电流控制方式包括：

• 限流型电源

  ：在输出电流达到预设值时，电源自动进入限流模式，输出电流不再增加。

• 恒流源

  ：通过反馈回路，将输出电流与设定电流进行比较，并通过调节内部功率器件的工作状态，使输出电流保持恒定。

• 开关模式电源（SMPS）中的电流模式控制

  ：通过检测电感电流或开关管电流，控制开关管的占空比，从而实现对输出电流的精确控制。

3.2 电流控制器在电池充电中的应用

在电池充电中，电流控制器主要用于实现恒流充电阶段。

3.2.1 恒流充电阶段

在电池充电的初始阶段，为了快速补充电量，通常采用恒流充电。电流控制器通过监测充电电流，并将其稳定在设定的充电电流值。例如，在一个升压或降压型DC-DC转换器中，电流控制器可以通过调节PWM信号的占空比，来控制流向电池的电流大小。当电池电压逐渐升高时，电流控制器会继续维持恒定电流输出，直到电池电压达到设定的充电截止电压。

3.2.2 电流控制器的优势

• 设计简化

  ：在某些简单的恒流充电应用中，电流控制器的设计可以相对简化，降低系统复杂性。

• 成本效益

  ：对于只需要恒流输出的充电器，纯电流控制方案可能具有更低的成本。

• 直接控制

  ：直接控制电流可以直观地管理充电速率。

4. 挑战与未来展望

尽管PID控制器和电流控制器在电池充电中取得了显著进展，但仍面临一些挑战：

• 参数整定

  ：PID控制器性能严重依赖于参数的精确整定，这在面对电池老化、温度变化等动态特性时变得复杂。自适应PID、模糊PID等智能控制方法是未来的研究方向。

• 模型精度

  ：电流控制器和更复杂的PID控制器的设计，都需要精确的电池模型。建立能够反映电池内阻、容量、温度等动态变化的精确模型，是提高充电控制精度的关键。

• 多目标优化

  ：电池充电往往涉及充电时间、充电效率、电池寿命和安全性等多个相互冲突的目标。如何设计多目标优化控制策略，实现这些目标的最佳平衡，是未来的重要研究方向。

• 结合机器学习和人工智能

  ：将机器学习和人工智能技术引入电池充电控制，可以实现对电池状态的精确估计和预测，从而进一步优化充电策略，实现真正的智能充电。

5. 结论

本文对基于PID控制器和电流控制器的电池充电策略进行了深入的比较研究。PID控制器凭借其精确的控制能力、良好的鲁棒性和广泛的适用性，在复杂充电场景和实现精细化充电管理方面展现出更大的潜力，能够有效延长电池寿命并提高充电安全性。电流控制器则在特定简单应用中具有简化设计和成本效益的优势。

综合来看，对于对充电性能、电池寿命和安全性有较高要求的应用，PID控制器及其高级变体是更优的选择。而对于成本敏感且充电要求相对简单的应用，电流控制器仍具有其独特的价值。未来的研究应致力于将两种控制方法的优势结合，并引入更先进的控制理论和人工智能技术，以实现更智能、高效、安全的电池充电系统。这将为电动汽车、可再生能源存储等领域的持续发展提供坚实的基础。

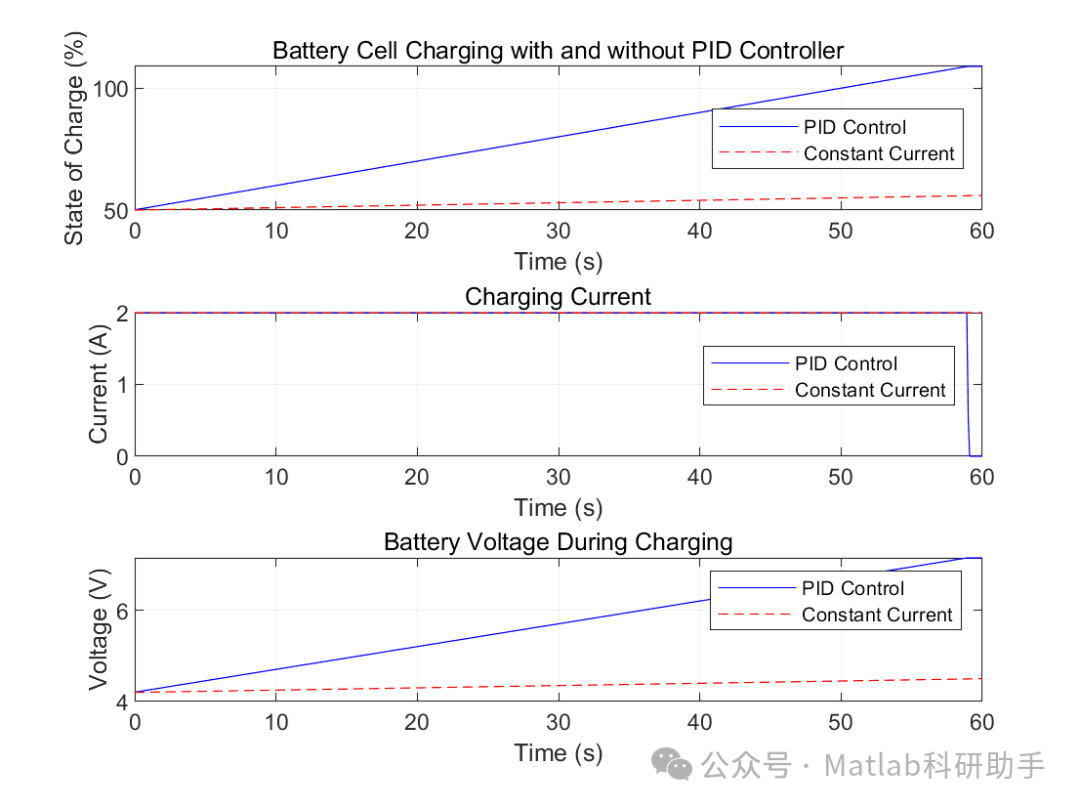

⛳️ 运行结果

🔗 参考文献

[1] 常满波,胡鹏飞.基于MATLAB的模糊PID控制器设计与仿真研究[J].机车电传动, 2002(5):3.DOI:10.3969/j.issn.1000-128X.2002.05.012.

[2] 何东健,刘忠超,范灵燕.基于MATLAB的PID控制器参数整定及仿真[J].西安科技大学学报, 2006, 26(4):5.DOI:10.3969/j.issn.1672-9315.2006.04.018.

[3] 牟赟,侯力,王炳炎,等.基于Matlab的2种Fuzzy-PID控制器的设计与仿真[J].机械与电子, 2007(1):3.DOI:10.3969/j.issn.1001-2257.2007.01.023.
