🔥 内容介绍

在三维空间中对对象进行精准跟踪，是自动驾驶、无人机导航、机器人视觉等领域的关键技术需求。扩展卡尔曼滤波（EKF）作为一种经典的非线性滤波算法，能够有效处理具有非线性特性的三维跟踪问题，通过融合传感器数据实现对目标状态的实时估计。

一、扩展卡尔曼滤波的基本原理

卡尔曼滤波原本是针对线性系统设计的最优估计算法，但实际场景中，三维空间内对象的运动往往呈现非线性特征（如加速度变化、曲线运动等），此时需要通过扩展卡尔曼滤波进行适配。其核心思想是将非线性系统在当前估计值处进行线性化处理，近似转化为线性系统后，再应用卡尔曼滤波的框架进行状态预测与更新。

具体而言，扩展卡尔曼滤波通过泰勒展开忽略高阶项，用雅克比矩阵替代线性系统中的状态转移矩阵和观测矩阵，从而在非线性环境下实现对目标状态的递归估计。这种线性化处理虽然会引入一定误差，但在非线性程度不剧烈的场景中，能够在计算效率与估计精度之间取得良好平衡。

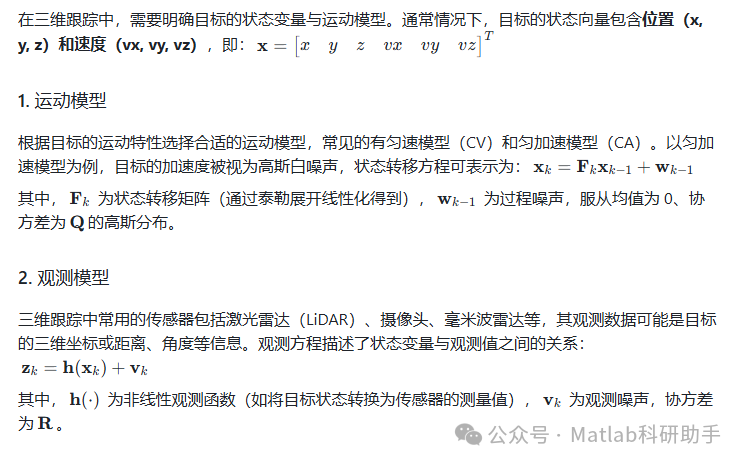

二、三维对象跟踪的状态建模

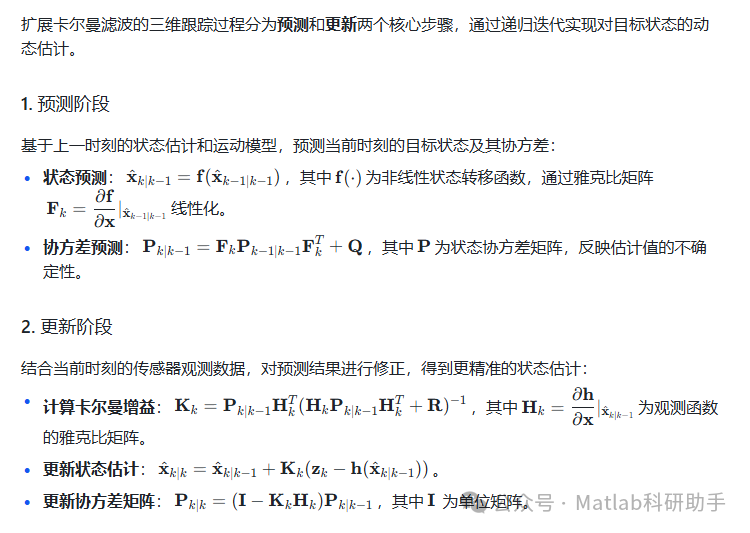

三、扩展卡尔曼滤波的三维跟踪流程

四、扩展卡尔曼滤波三维跟踪的优势与局限

1. 优势

• 实时性强：算法结构简单，计算量小，能够满足三维动态目标的实时跟踪需求，适用于自动驾驶等对响应速度要求高的场景。

• 抗噪声能力好：通过融合多传感器数据，有效抑制观测噪声和过程噪声的影响，提高跟踪精度。

• 适应性广：能够处理轻度非线性的三维运动场景，如目标的匀速转弯、缓慢加速等运动状态。

2. 局限

• 线性化误差：过度依赖泰勒展开的线性化近似，当目标运动非线性程度较高（如高速变向、急加速）时，线性化误差会显著增大，导致跟踪精度下降甚至发散。

• 对模型依赖性高：运动模型和观测模型的准确性直接影响跟踪效果，若模型与实际运动偏差较大，滤波性能会急剧恶化。

五、实际应用场景

扩展卡尔曼滤波在三维对象跟踪中有着广泛应用：

• 自动驾驶：通过 LiDAR 和摄像头数据融合，实时跟踪周围车辆、行人的三维位置和速度，为路径规划和碰撞预警提供决策依据。

• 无人机导航：在无人机巡检或物流配送中，跟踪障碍物的三维运动状态，确保无人机安全避障。

• 机器人抓取：工业机器人在三维空间中跟踪待抓取物体的位置和姿态，实现精准抓取操作。

为了克服扩展卡尔曼滤波的局限，研究者们提出了无迹卡尔曼滤波（UKF）、粒子滤波等改进算法，在强非线性场景中表现更优。但在多数轻度非线性的三维跟踪任务中，扩展卡尔曼滤波凭借其高效性和稳定性，仍是一种实用的选择。

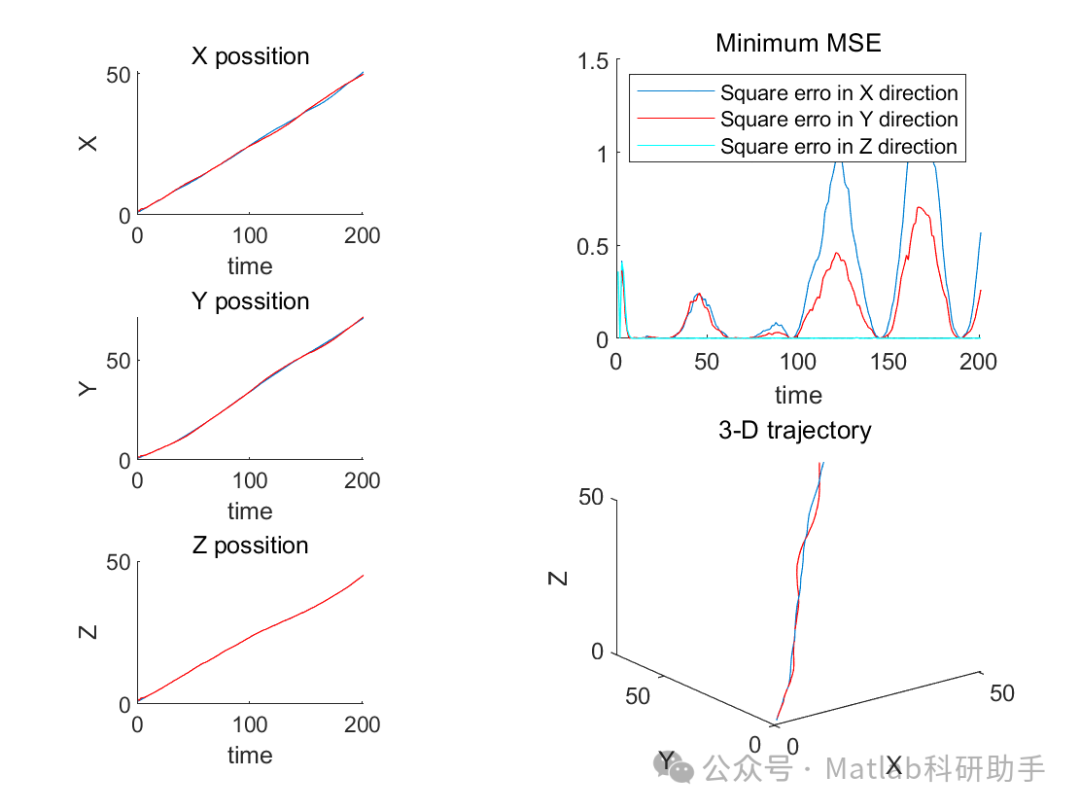

⛳️ 运行结果

🔗 参考文献

[1] 张长春,黄英,杨刚.卡尔曼滤波在跟踪运动目标中的应用及仿真[J].现代电子技术, 2009, 32(20):3.DOI:10.3969/j.issn.1004-373X.2009.20.018.

[2] 万顷浪,张殿福.基于卡尔曼粒子滤波的目标跟踪算法[J].电子科技, 2013, 26(8):7.DOI:10.3969/j.issn.1007-7820.2013.08.003.

[3] 张长春,黄英,杨刚.卡尔曼滤波在跟踪运动目标中的应用及仿真[J].现代电子技术, 2009, 32(20):54-56.

📣 部分代码
