在现代计算机视觉和图像处理领域中，点云数据以其对三维空间信息的直接捕捉能力，成为了一项不可或缺的几何表示形式。从激光雷达扫描、结构光投影到多视图立体匹配，各种技术都能生成高密度、高精度的点云，它们是理解和重建三维世界的基础。然而，原始点云数据通常是无组织的、离散的，且缺乏明确的拓扑结构，这使得直接从其中提取高级语义信息（如物体边界）成为一项挑战。本文旨在深入探讨从点云数据中提取边界（识别与追踪）的关键技术、理论基础、应用场景以及未来发展方向，以期展现这一领域在计算机视觉、机器人学和地理信息系统等方面的深远意义。

一、边界的定义与重要性

在点云语境下，边界通常指代三维物体或场景中几何特征发生显著变化的区域。这些变化可以表现为：

表面法线的不连续性：
物体边缘处，相邻点的表面法线方向会发生急剧变化。
曲率的峰值：
在锐利的棱角或曲线的极值点处，点云的曲率会达到局部最大值。
密度的变化：
当点云稀疏或有孔洞时，边界可能表现为点密度突然下降的区域。
几何形状的截断：
物体与其他物体或背景相接处，其几何形态被截断，形成边界。

提取边界的重要性不言而喻。它不仅仅是视觉感知的基本要素，更是许多高级应用的基础：

物体识别与分割：
边界是区分不同物体的关键特征，有助于将场景分解为独立的语义单元。
三维重建与建模：
准确的边界信息可以指导网格生成、曲面拟合，提高三维模型的精度和真实感。
机器人导航与避障：
机器人需要识别障碍物和可通行区域的边界，以规划安全路径。
尺寸测量与质量检测：
工业应用中，边界提取用于精确测量部件尺寸，检测缺陷。
虚拟现实与增强现实：
场景边界的识别有助于实现真实的物理交互和遮挡效果。

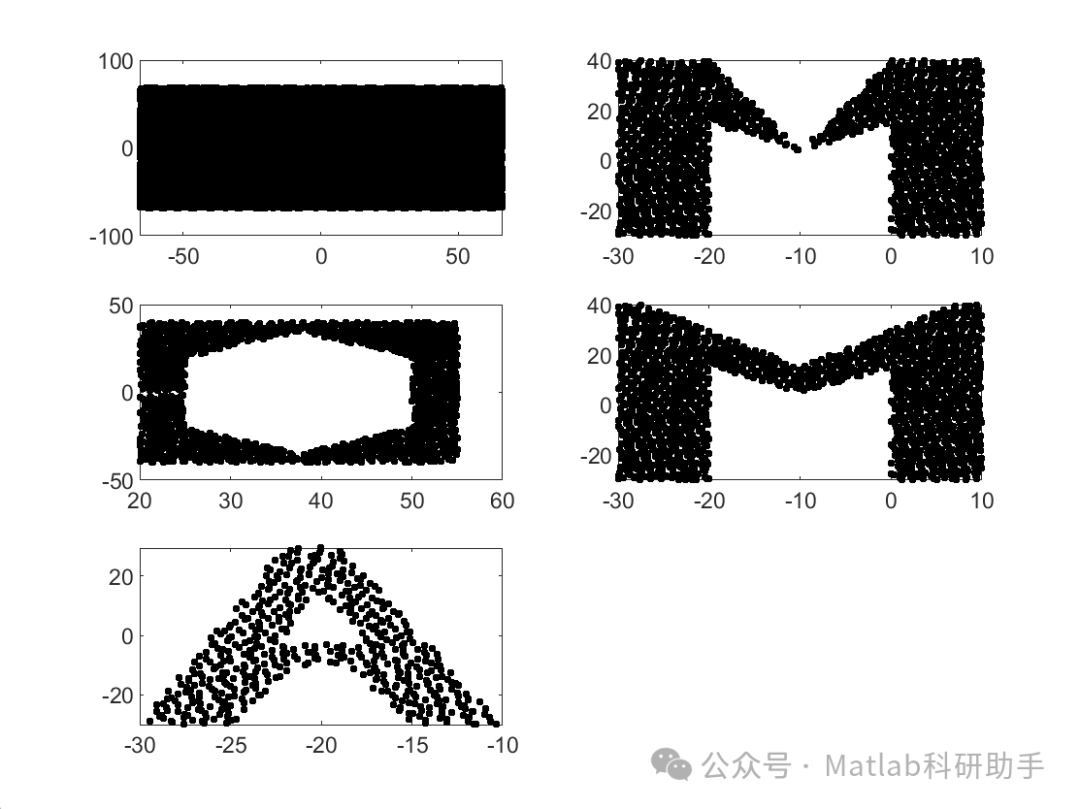

二、边界识别方法

从点云中识别边界，通常依赖于对局部几何特征的分析，大致可分为以下几类方法：

2.1 基于几何特征的方法：

这类方法是传统且常用的手段，通过分析点云的局部几何属性来检测边界。

法线不连续性检测：
- 原理：
  对于点云中的每个点，首先估计其局部表面法线。然后，检查相邻点之间法线方向的差异。如果两个相邻点（例如，通过K近邻或半径搜索确定）的法线夹角超过预设阈值，则这些点可能位于边界区域。
- 实现：
  通常采用主成分分析（PCA）来估计局部法线。为了提高鲁棒性，可以对法线进行平滑处理，或使用更复杂的鲁PCL（点云库）中提供了多种法线估计和边界检测的算法，例如基于法线变化率的边界检测器。
- 优点：
  直观，计算复杂度相对较低。
- 缺点：
  对点云密度和噪声敏感，阈值选择困难。
曲率分析：
- 原理：
  曲率是描述表面弯曲程度的几何量。在物体的锐利边缘处，曲率会达到局部极大值。通过计算每个点的局部曲率（例如，高斯曲率、平均曲率或主曲率），并识别曲率显著高于周围区域的点，可以检测出边界。
- 实现：
  需要拟合局部表面（如二次曲面）来计算曲率。
- 优点：
  对平滑表面上的锐利边缘检测效果好。
- 缺点：
  计算量相对较大，对噪声敏感，且在非连续表面上的曲率定义可能不明确。
局部连通性分析：
- 原理：
  在物体的内部，点通常与其邻域点形成紧密的连通结构。而在边界处，这种连通性可能受到限制，例如，一些点可能只有一个方向的邻居。通过分析点的局部邻域的连通性（如使用图论方法），可以识别出“边缘点”。
- 实现：
  常用的方法包括：计算K近邻图中每个点的度，或者分析局部最小生成树的结构。
- 优点：
  对某些类型的边界（如孔洞边缘）有效。
- 缺点：
  对点云密度和均匀性要求较高。

2.2 基于机器学习与深度学习的方法：

随着机器学习和深度学习的兴起，它们在点云边界识别方面展现出强大潜力，尤其是对复杂场景和噪声数据的鲁棒性。

传统机器学习方法：
- 原理：
  将每个点的局部几何特征（如法线、曲率、密度、高度等）作为特征向量，然后训练分类器（如支持向量机SVM、随机森林）来判断该点是否为边界点。
- 实现：
  需要人工设计特征，并准备标注好的训练数据。
- 优点：
  相较于纯几何方法，具有一定的学习能力。
- 缺点：
  特征工程复杂，难以处理点云的无序性。
深度学习方法：
- 原理：
  利用神经网络强大的特征提取和学习能力，直接从原始点云数据中学习边界特征。
- 点云专用网络：
  PointNet、PointNet++、DGCNN等网络可以直接处理无序点云，提取点级别的特征。
- 边界检测任务：
  可以设计网络结构，输出每个点的边界得分或类别标签（是/否边界）。例如，可以将边界检测视为一个二分类问题，或者像素级别的分割问题（如果将点云投影到2D平面）。
- 图神经网络（GNN）：
  将点云表示为图结构，利用GNN学习点与点之间复杂的几何关系和拓扑信息，从而更好地识别边界。
- 优点：
  能够学习更高级、更鲁棒的边界特征，对噪声和数据不完整性具有更强的适应性，无需人工设计特征。
- 缺点：
  需要大量的标注数据进行训练，计算资源需求高，模型的可解释性相对较差。

2.3 其他方法：

基于投影的方法：
将三维点云投影到多个二维平面（如多视角深度图），然后在二维图像上使用经典的边缘检测算法（如Canny、Sobel）提取边缘，最后再将二维边缘反投影回三维空间。
基于数学形态学：
利用腐蚀、膨胀等形态学操作来处理点云数据，突出或去除某些几何特征，从而间接检测边界。

三、边界追踪方法

边界识别仅仅是第一步，得到的是一系列离散的边界点。为了形成完整的、有意义的边界线段或环，需要进行边界追踪。追踪的目标是将这些离散点连接起来，形成连续的拓扑结构。

基于邻域连接：
- 原理：
  一旦识别出边界点，便可以基于它们的空间邻近性和几何一致性将它们连接起来。从一个边界点开始，在其邻域内搜索下一个最接近的、且法线或曲率变化趋势一致的边界点，并逐步延伸。
- 实现：
  可以使用Delaunay三角化或K近邻图来确定邻居关系，然后采用启发式算法或图搜索算法（如A*搜索）进行连接。
- 优点：
  直观，易于实现。
- 缺点：
  对噪声和点云密度不均敏感，容易产生断裂或错误连接。
基于曲线拟合：
- 原理：
  将识别出的边界点视为一系列数据点，然后使用曲线拟合技术（如B样条曲线、NURBS曲线）来拟合这些点，从而得到平滑的、连续的边界线。
- 实现：
  需要选择合适的拟合参数和控制点。
- 优点：
  生成的边界曲线平滑，具有良好的几何属性。
- 缺点：
  对异常点敏感，曲线拟合的计算量可能较大。
图割与优化方法：
- 原理：
  将边界追踪问题建模为一个图优化问题。构建一个图，其中节点是边界点，边代表潜在的连接，边的权重反映了连接的几何一致性（如距离、法线相似度）。然后，通过图割（Graph Cut）或其他能量最小化方法来寻找最佳的边界路径。
- 优点：
  能够处理复杂的拓扑结构，对噪声具有一定的鲁棒性。
- 缺点：
  模型构建和优化过程相对复杂。
深度学习在追踪中的应用：
- 原理：
  训练神经网络直接输出边界的拓扑结构，例如，预测每个点所属的边界段ID，或者直接生成边界的矢量表示。
- 优点：
  有望实现端到端的边界提取与追踪，无需复杂的多阶段处理。
- 挑战：
  边界的拓扑结构复杂，难以直接用传统神经网络输出。可能需要结合序列学习（如RNN/Transformer）或生成式模型。

四、挑战与展望

尽管点云边界提取取得了显著进展，但仍面临诸多挑战：

噪声与异常点：
传感器噪声、扫描伪影等会导致点云数据不准确，影响边界检测的精度和鲁棒性。
点云密度不均：
稀疏区域可能导致边界断裂，而密集区域可能导致边界模糊。
拓扑复杂性：
交叉边界、多重边界、自相交边界等复杂拓扑结构给识别和追踪带来困难。
语义理解：
区分几何边界和语义边界（如图像中的“物体边界”可能不完全是几何上的不连续）需要更高层次的智能。
实时性要求：
许多应用场景（如自动驾驶）对边界提取的实时性有很高要求。
标注数据稀缺：
深度学习方法需要大量高质量的标注数据，而点云数据的标注成本高昂。

未来，点云边界提取的研究将可能集中在以下几个方向：

融合多模态数据：
结合点云、图像（RGB）、深度图等信息，相互补充，提高边界提取的鲁棒性和准确性。
自监督/半监督学习：
发展无需大量标注数据的学习方法，缓解数据稀缺问题。
可解释性AI：
提高深度学习模型在边界提取任务中的可解释性，理解模型决策依据。
端到端方法：
探索更高效、更鲁棒的端到端深度学习网络，直接从原始点云输出结构化的边界信息。
动态场景边界追踪：
研究如何从动态点云序列中实时追踪移动物体的边界，这对于机器人动态避障和场景理解至关重要。
物理驱动的几何建模：
结合物理知识或几何约束，使边界提取的结果更符合物理世界的规律。
边缘计算与硬件加速：
优化算法，使其能在资源受限的边缘设备上高效运行，满足实时应用需求。

五、结论

从点云数据中提取边界是连接低级几何信息与高级语义理解的关键步骤，在计算机视觉、机器人学、地理信息系统等领域具有广泛而深远的意义。从传统的几何特征分析到新兴的深度学习方法，研究者们不断探索更精确、更鲁棒、更智能的边界识别与追踪技术。尽管面临诸多挑战，但随着算法、硬件和数据积累的不断进步，点云边界提取的精度、效率和智能化水平必将迈上新的台阶，为三维世界的感知与交互开启更广阔的可能性。
