基于Simulink的最大功率点追踪MPPT功能的单相单级脉宽调制（PWM）光伏逆变器，并且支持并网运行

 ✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，代码获取、论文复现及科研仿真合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 本文探讨了一种基于Simulink平台设计的单相单级PWM光伏逆变器，该逆变器集成最大功率点追踪(MPPT)算法，并具备并网运行能力。文章详细介绍了逆变器的拓扑结构、MPPT算法的选择与实现、PWM调制策略以及并网控制策略。通过Simulink仿真，验证了该逆变器的性能，并分析了不同工况下的运行特性，为实际应用提供了理论参考和技术支持。

关键词: 光伏逆变器；最大功率点追踪(MPPT)；脉宽调制(PWM)；并网运行；Simulink仿真

1. 引言

随着全球能源危机的日益加剧和对清洁能源的需求不断增长，光伏发电技术得到了广泛应用。光伏逆变器作为光伏发电系统中的关键部件，其性能直接影响着系统的效率和可靠性。单相单级PWM光伏逆变器结构简单、成本低廉，在小型光伏发电系统中具有广泛的应用前景。然而，为了最大限度地提高光伏系统的发电效率，需要采用有效的最大功率点追踪(MPPT)算法，并确保逆变器能够稳定地并网运行。

本文旨在基于Simulink平台，设计并仿真一个集成了MPPT功能的单相单级PWM光伏逆变器，并验证其并网运行能力。本文将详细阐述逆变器的拓扑结构、控制策略以及Simulink仿真模型，并分析仿真结果，为实际工程应用提供参考。

2. 系统拓扑结构与控制策略

本文设计的单相单级PWM光伏逆变器采用H桥拓扑结构，其主要组成部分包括：光伏阵列、DC-DC升压变换器、DC-AC逆变器、控制单元以及并网滤波器。

2.1 光伏阵列模型: 光伏阵列模型采用单二极管模型，该模型能够较为准确地描述光伏电池的I-V特性曲线。在Simulink仿真中，利用光伏电池的等效电路参数，搭建光伏阵列模型，并考虑光照强度和温度的影响。

2.2 DC-DC升压变换器: 为了提高光伏阵列的输出电压，并便于MPPT算法的实现，采用Boost变换器作为DC-DC升压变换器。其控制策略采用峰值电流模式控制，能够有效地限制输入电流，并快速响应光照变化。

2.3 DC-AC逆变器: DC-AC逆变器采用H桥拓扑结构，利用PWM技术将直流电压转换为交流电压。PWM调制方式采用空间矢量脉宽调制(SVPWM)，该方法能够有效地降低谐波含量，提高输出电压的波形质量。

2.4 MPPT算法: 本文采用扰动观测法(P&O)作为MPPT算法。P&O算法通过不断扰动光伏阵列的工作点，观测功率的变化，从而找到最大功率点。该算法简单易实现，但存在振荡问题，因此需要进行合适的参数调整。 此外，本文也将对其他MPPT算法（如增量电导法）进行比较分析，以选择最优算法。

2.5 并网控制策略: 为了实现并网运行，逆变器需要满足并网标准的要求，包括电压同步、频率同步以及无功功率补偿。本文采用同步控制策略，通过检测电网电压的相位和频率，调整逆变器的输出电压和频率，实现与电网的同步。同时，采用PI控制算法实现无功功率补偿，保证逆变器向电网注入的功率符合要求。

3. Simulink仿真模型与结果分析

基于上述拓扑结构和控制策略，在Simulink平台搭建了完整的单相单级PWM光伏逆变器仿真模型。模型包含光伏阵列模型、Boost变换器模型、H桥逆变器模型、MPPT控制器模型、并网控制器模型以及电网模型。

仿真过程中，考虑了不同光照强度和温度条件下的运行情况。仿真结果显示，在不同工况下，MPPT算法能够有效地跟踪最大功率点，并确保逆变器稳定地向电网注入功率。 通过分析输出电压和电流波形，可以评估逆变器的谐波含量和效率。 此外，仿真结果还能够验证并网控制策略的有效性，评估系统的稳定性和抗扰动能力。 对不同MPPT算法的仿真结果进行比较分析，可以得出不同算法在不同工况下的优缺点，为实际应用提供参考。

4. 结论与展望

本文基于Simulink平台，设计并仿真了一个集成MPPT功能的单相单级PWM光伏逆变器，并验证了其并网运行能力。仿真结果表明，该逆变器能够在不同工况下有效地跟踪最大功率点，并稳定地向电网注入功率。 本文的研究为小型光伏发电系统的应用提供了理论依据和技术支持。

未来的研究工作可以集中在以下几个方面：

• 进一步优化MPPT算法，提高跟踪速度和精度，减少振荡。

• 研究更先进的控制策略，提高逆变器的效率和可靠性。

• 考虑实际电网环境的影响，例如电网电压波动和谐波干扰，提高逆变器的抗扰动能力。

• 将仿真模型扩展到三相逆变器，以适应更大规模的光伏发电系统。

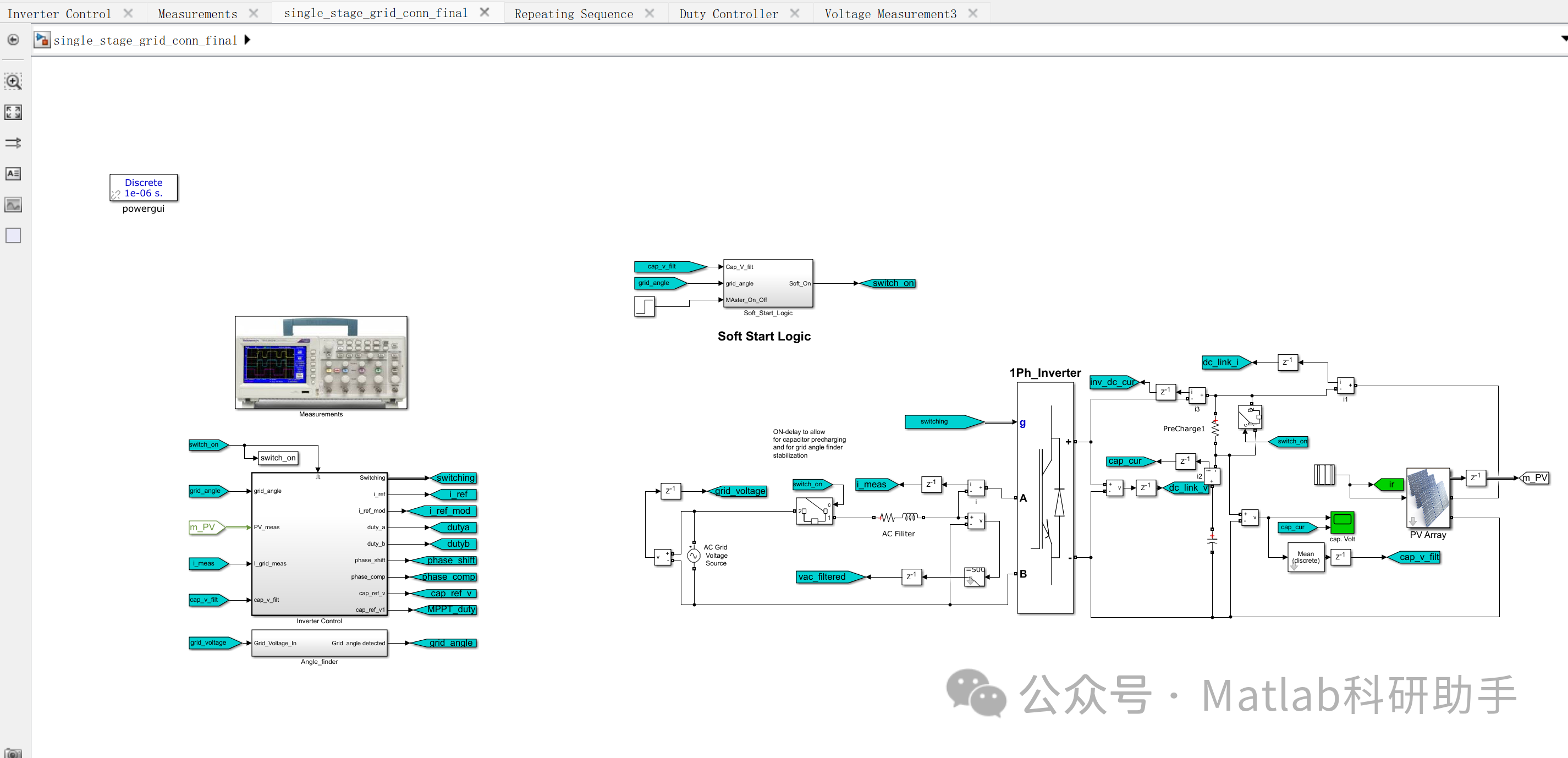

⛳️ 运行结果
