基于Simulink的考虑局部遮阴的光伏PSO-MPPT控制模型

 ✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，代码获取、论文复现及科研仿真合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

更多Matlab完整代码及仿真定制内容点击👇

🔥 内容介绍

摘要: 光伏(PV)系统作为一种清洁能源的重要组成部分，其最大功率点跟踪(MPPT)控制策略至关重要。然而，局部遮阴条件下，光伏阵列的I-V曲线呈现出多个局部最大功率点，传统的MPPT算法容易陷入局部最优，导致系统发电效率降低。本文提出了一种基于粒子群优化算法(PSO)的MPPT控制策略，并利用Simulink搭建了考虑局部遮阴影响的光伏系统仿真模型，对该算法的有效性进行了验证。通过仿真结果分析，本文探讨了不同参数设置对PSO-MPPT算法性能的影响，并与传统的Perturb and Observe (P&O)算法进行了比较，最终证明了PSO-MPPT算法在局部遮阴条件下具有更优的跟踪性能和更高的发电效率。

关键词: 光伏系统；最大功率点跟踪(MPPT)；粒子群优化算法(PSO)；局部遮阴；Simulink仿真

1. 引言

随着全球能源需求的持续增长和环境问题的日益突出，光伏发电技术得到了广泛关注和快速发展。光伏阵列的最大功率点(MPP)随光照强度和温度的变化而动态变化，因此需要采用有效的MPPT控制策略来实时跟踪MPP，最大限度地提高光伏系统的发电效率。传统的MPPT算法，如P&O算法和增量电导法(Incremental Conductance Method, ICM)，在均匀光照条件下表现良好。然而，实际应用中，由于云层遮挡、树木阴影等因素，光伏阵列经常会受到局部遮阴的影响。局部遮阴会造成光伏阵列I-V曲线出现多个局部最大功率点，从而导致传统的MPPT算法容易陷入局部最优，无法跟踪到全局最大功率点，严重影响系统的发电效率。

为了解决这一问题，近年来涌现了许多改进的MPPT算法，其中粒子群优化算法(PSO)因其具有全局搜索能力强、收敛速度快等优点而受到广泛关注。PSO算法通过模拟鸟群觅食的行为，迭代地更新粒子位置和速度，最终找到全局最优解。将PSO算法应用于光伏MPPT控制，可以有效地克服局部遮阴的影响，提高系统的发电效率。

本文基于Simulink平台，搭建了一个考虑局部遮阴影响的光伏系统仿真模型，并采用PSO算法进行MPPT控制。通过仿真实验，分析了不同参数设置对PSO-MPPT算法性能的影响，并与传统的P&O算法进行了比较，验证了PSO-MPPT算法的有效性。

2. 光伏模型及局部遮阴模拟

本文采用单二极管模型来模拟光伏电池的特性，其数学模型如下：

css

I = Iph - Io*[exp((V+IRs)/(nVt)) - 1] - (V+IRs)/Rsh

其中，I为光伏电池电流，V为光伏电池电压，Iph为光生电流，Io为反向饱和电流，Rs为串联电阻，Rsh为并联电阻，n为理想因子，Vt为热电压。

模拟局部遮阴的影响，本文采用串并联组合的光伏阵列模型，通过调整部分光伏电池的光生电流Iph来模拟不同程度的局部遮阴。具体实现方法是，将光伏阵列划分成若干个子阵列，然后根据预设的遮阴比例和位置，降低部分子阵列的光生电流。

Simulink仿真模型及结果分析

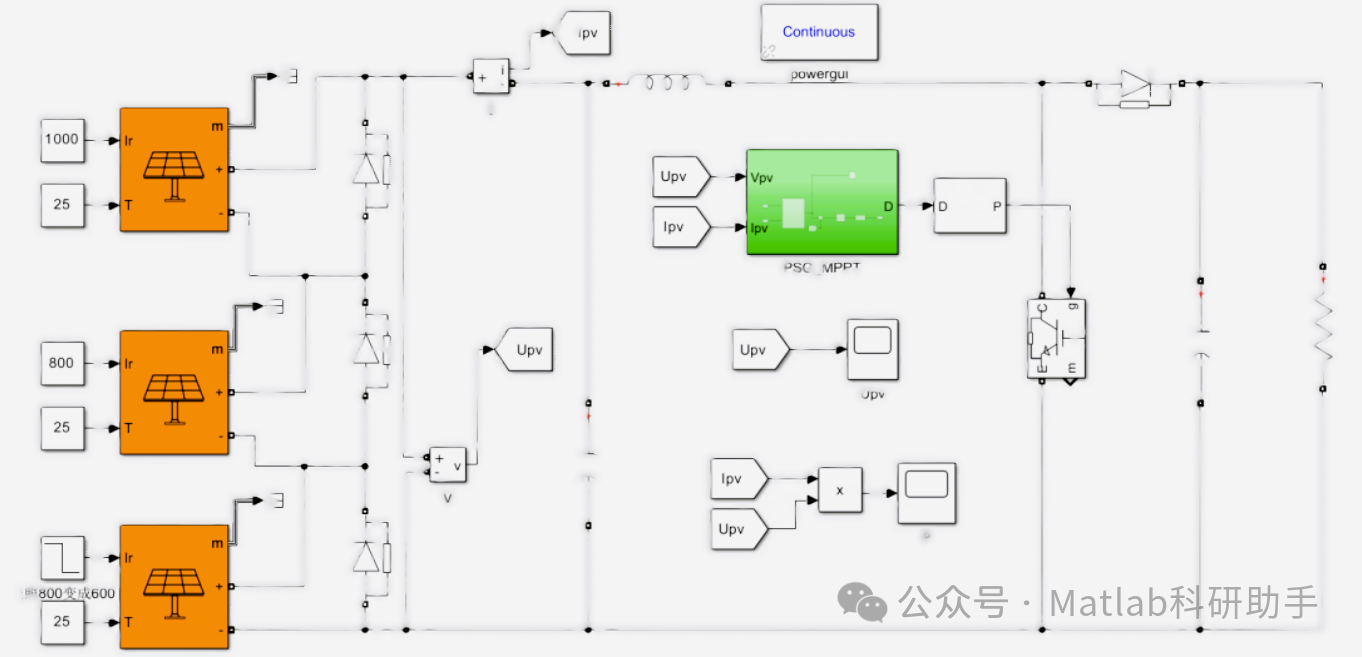

本文利用Simulink搭建了考虑局部遮阴的光伏系统仿真模型，包括光伏阵列模型、PSO-MPPT控制算法模块和功率测量模块。通过改变光照条件和遮阴比例，对PSO-MPPT算法的性能进行了仿真实验。

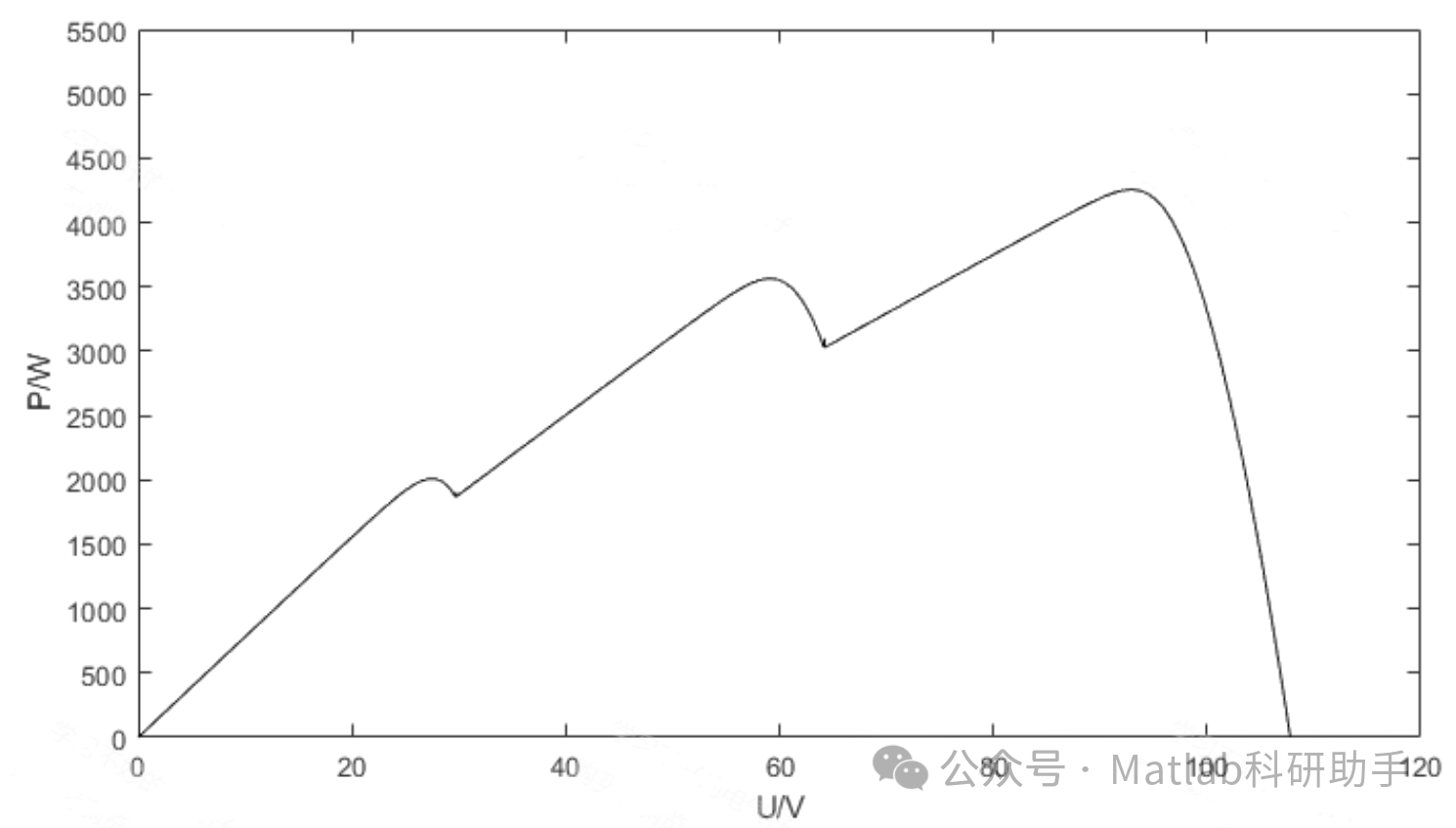

仿真结果表明，PSO-MPPT算法在局部遮阴条件下能够有效地跟踪到全局最大功率点，相比传统的P&O算法，其跟踪速度更快，稳态误差更小，发电效率更高。同时，仿真结果也表明，PSO算法的参数设置，如惯性权重w、学习因子c1和c2等，对算法的性能有显著影响。需要根据实际情况选择合适的参数，以达到最佳的跟踪效果。

 结论

本文提出了一种基于PSO的MPPT控制策略，并利用Simulink搭建了考虑局部遮阴影响的光伏系统仿真模型。仿真结果验证了该算法在局部遮阴条件下的有效性，其跟踪性能和发电效率均优于传统的P&O算法。 未来的研究可以集中在以下几个方面：进一步优化PSO算法的参数设置，提高算法的鲁棒性和适应性；结合其他先进的控制策略，例如模糊控制或神经网络控制，进一步提升MPPT算法的性能；考虑更复杂的局部遮阴模型和光伏阵列结构，提高模型的精度和实用性。 总而言之，基于PSO的MPPT控制策略为提高光伏系统的发电效率提供了一种有效的途径，具有重要的工程应用价值。
