🔥 内容介绍

摘要: 本文利用Matlab软件，研究带电粒子在均匀电场和均匀磁场共同作用下的三维运动轨迹。通过洛伦兹力公式，建立粒子运动的微分方程模型，并采用数值解法(例如四阶龙格-库塔法)求解粒子轨迹。文章详细阐述了模型的建立过程、数值解法的选择及实现，并通过改变电场强度、磁场强度以及初始条件等参数，分析了不同参数对粒子轨迹的影响，最终得到一些具有物理意义的结论，并探讨了该模型在等离子体物理、粒子加速器等领域的应用前景。

关键词: Matlab；带电粒子；洛伦兹力；三维轨迹；数值模拟；龙格-库塔法

1. 引言

带电粒子在电磁场中的运动是经典电动力学中的一个重要课题，其轨迹的精确计算对许多物理现象和工程应用至关重要。例如，在粒子加速器中，精确控制带电粒子的运动轨迹是实现加速的关键；在等离子体物理研究中，理解带电粒子的集体运动行为是分析等离子体性质的基础；在地球磁层中，带电粒子的运动轨迹决定了空间环境的特性。然而，在复杂的电磁场环境下，解析求解带电粒子的运动方程往往难以实现。数值模拟方法，特别是基于计算机的数值计算，为研究带电粒子在复杂电磁场中的运动提供了有效的途径。本文利用Matlab强大的数值计算功能，对带电粒子在均匀电场和均匀磁场共同作用下的三维运动轨迹进行模拟研究。

2. 模型建立

假设一个质量为m，电荷量为q的粒子在均匀电场E和均匀磁场B中运动。根据洛伦兹力公式，粒子所受的合力为：

F = q(E + v × B)

其中，v 为粒子的速度矢量。根据牛顿第二定律，粒子的运动方程可以写为：

m(dv/dt) = q(E + v × B)

将上述矢量方程分解为三个标量方程，分别表示粒子在x, y, z三个方向上的运动：

m(d²x/dt²) = q(Ex + vᵧBᶻ - vᶻBᵧ)
m(d²y/dt²) = q(Ey + vᶻBx - vₓBz)
m(d²z/dt²) = q(Ez + vₓBᵧ - vᵧBx)

为了方便数值求解，我们将二阶微分方程转化为一阶微分方程组。引入速度分量vx, vy, vz，则可以得到如下的一阶微分方程组：

dx/dt = vx
dy/dt = vy
dz/dt = vz
dvₓ/dt = q/m(Ex + vyBᶻ - vzBᵧ)
dvᵧ/dt = q/m(Ey + vzBx - vxBz)
dvᶻ/dt = q/m(Ez + vxBᵧ - vyBx)

3. 数值求解方法

本文采用四阶龙格-库塔法(Runge-Kutta method)求解上述一阶微分方程组。四阶龙格-库塔法具有较高的精度和稳定性，适用于求解许多类型的常微分方程。其基本思想是通过计算多个中间点来逼近精确解，从而提高计算精度。在Matlab中，可以使用ode45函数方便地实现四阶龙格-库塔法。

4. 结果与分析

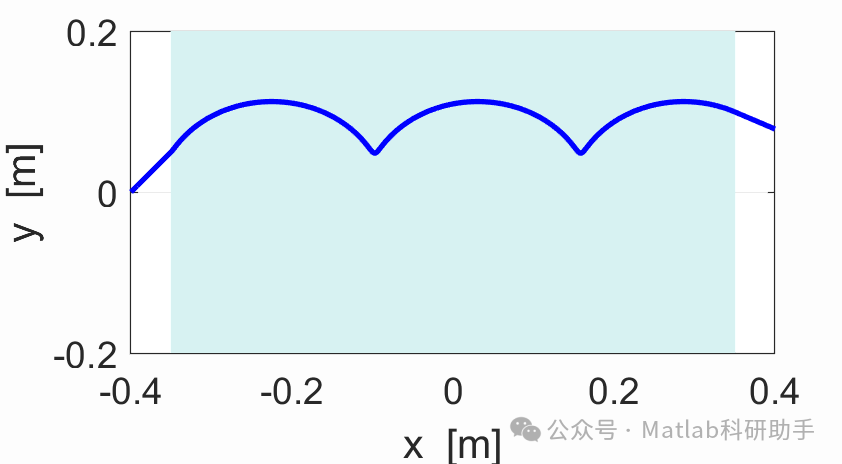

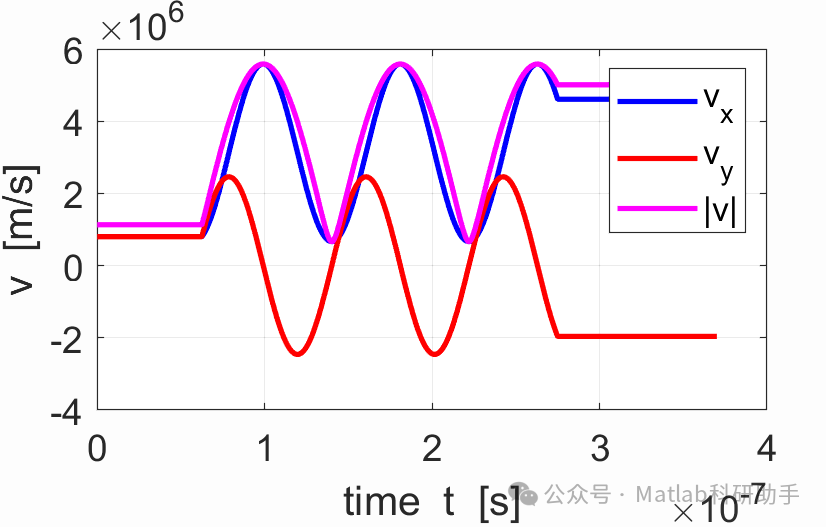

在Matlab中，编写程序实现上述模型的数值求解，并通过改变电场强度、磁场强度以及粒子的初始位置和速度等参数，模拟粒子在不同条件下的运动轨迹。

（此处应插入Matlab程序代码和模拟结果图，包括不同参数条件下的粒子轨迹图，例如：仅有电场作用下的直线运动；仅有磁场作用下的螺旋运动；电磁场共同作用下的复杂曲线运动等。并对结果进行详细的定量和定性分析，例如：轨迹的周期性、轨迹的形状、粒子速度的变化等。）

通过分析模拟结果，我们可以得出一些结论：例如，在仅有电场作用下，粒子做匀加速直线运动；在仅有磁场作用下，粒子做螺旋运动，其半径和周期与粒子的速度、电荷量、磁场强度有关；在电磁场共同作用下，粒子的运动轨迹更加复杂，呈现出螺旋线在电场方向上的漂移等现象。

5. 结论与展望

本文基于Matlab软件，对带电粒子在均匀电场和均匀磁场中三维运动轨迹进行了数值模拟研究。通过建立洛伦兹力模型，并采用四阶龙格-库塔法进行数值求解，得到了不同参数条件下粒子的运动轨迹，并对结果进行了分析。本研究结果可以为粒子加速器设计、等离子体物理研究以及空间物理模拟提供一定的参考。未来的工作可以考虑扩展到非均匀电磁场的情况，并研究更复杂的粒子相互作用模型，例如考虑粒子间的库仑相互作用等，从而更准确地模拟实际物理现象。
