功能：使led灯由亮灭到亮，由亮到灭

描述：定义cnt_us,cnt_ms,cnt_s三个计数器
通过cnt_ms和cnt_s比较来调节占空比
定义flag信号，实现等的亮灭反转

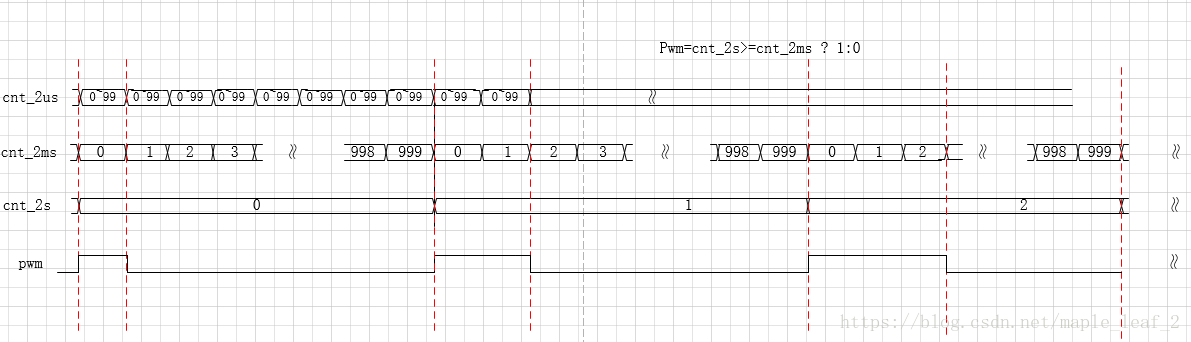

这里写图片描述

代码：

module  breath_led(

input       wire                sclk            ,
input       wire                rst_n           ,

output      reg     [ 3:0]      led

);

parameter   max_us  =           49              ;
parameter   max_ms  =           999             ;
parameter   max_s   =           999             ;

//cnt_us
reg         [ 5:0]              cnt_us          ;
always@(posedge sclk
