SG90舵机

一、介绍

SG90 是一款常见、价格低廉的微型舵机,因其小巧的体积和低廉的成本,被广泛应用于机器人、遥控模型、智能小车和创客项目中。在一些小项目中,可以把它理解为一个控制转动角度的微型电机。

二、特点

  • 工作电压:通常在 3.0V ~ 7.2V 之间工作,最常用的额定电压是 4.8V 或 5V,当需要外接多个舵机时,要给舵机们额外供电,如果单靠 Stlink 的供电是不足够的,最好的解决方法就是搭配一个电源稳压模块,给舵机们提供稳定的 5v 电压

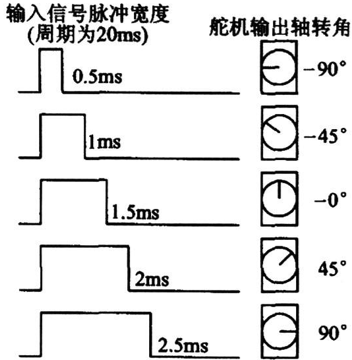

  • 控制方式:使用 PWM(脉冲宽度调制)信号进行控制。通过向信号线发送不同宽度的脉冲(通常是周期20ms的脉冲),来控制舵机转轴的角度:

在这里插入图片描述

  • 转动角度:标准的 SG90 理论上有180° 的转动范围,也有转动 360° 的舵机

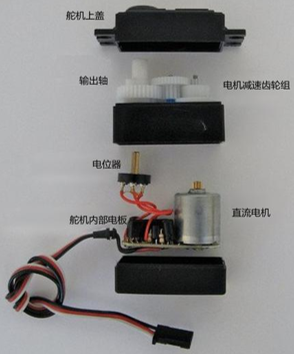

  • 内部结构:它内部集成了电机、齿轮组(用于降低转速、增加扭矩)、控制电路和电位器(用于检测当前角度,实现闭环控制)。

在这里插入图片描述

  • 三根引线:棕色线 (Brown): GND(接地);红色线 (Red): VCC(电源正极,+5V);橙色线 (Orange): Signal(信号线,接收PWM控制信号)

三、软件实现

本次实验通过 STM32C8T6 芯片的微型控制器,使用 TIM2 定时器通过 GPIOA_Pin_1 输出 PWM 控制舵机的转动角度,以下是PWM .c 文件实现:

在这里插入图片描述

舵机的周期是 20ms,通过配置它的分频系数和与重装载值来得到周期为 20ms,也就是频率为 50hz,通过上图的式子,计算出 PWM 的频率为 50Hz = 72M / (72 - 1 + 1) / (20000 - 1 + 1),因此,占空比以 20000 为分母,CCR 为 500 对应 0.5ms:0°;CCR 为 2500 对应 2.5ms:180°。

#include "stm32f10x.h"                  // Device header

/**
  * 函    数:PWM初始化
  * 参    数:无
  * 返 回 值:无
  */
void PWM_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			//开启TIM2的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA1引脚初始化为复用推挽输出
																	//受外设控制的引脚,均需要配置为复用模式

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM2);		//选择TIM2为内部时钟,若不调用此函数,TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频,选择不分频,此参数用于配置滤波器时钟,不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式,选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 20000 - 1;				//计数周期,即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;				//预分频器,即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器,高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit,配置TIM2的时基单元

	/*输出比较初始化*/
	TIM_OCInitTypeDef TIM_OCInitStructure;							//定义结构体变量
	TIM_OCStructInit(&TIM_OCInitStructure);                         //结构体初始化,若结构体没有完整赋值
	                                                                //则最好执行此函数,给结构体所有成员都赋一个默认值
	                                                                //避免结构体初值不确定的问题
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;               //输出比较模式,选择PWM模式1
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;       //输出极性,选择为高,若选择极性为低,则输出高低电平取反
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;   //输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;								//初始的CCR值
	TIM_OC2Init(TIM2, &TIM_OCInitStructure);                        //将结构体变量交给TIM_OC2Init,配置TIM2的输出比较通道2

	/*TIM使能*/
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2,定时器开始运行
}

/**
  * 函    数:PWM设置CCR
  * 参    数:Compare 要写入的CCR的值,范围:0~100
  * 返 回 值:无
  * 注意事项:CCR和ARR共同决定占空比,此函数仅设置CCR的值,并不直接是占空比
  *           占空比Duty = CCR / (ARR + 1)
  */
void PWM_SetCompare2(uint16_t Compare)
{
	TIM_SetCompare2(TIM2, Compare);		//设置CCR2的值
}

下面代码是对驱动舵机的代码进行封装:

#include "stm32f10x.h"                  // Device header
#include "PWM.h"

/**
  * 函    数:舵机初始化
  * 参    数:无
  * 返 回 值:无
  */
void Servo_Init(void)
{
	PWM_Init();									//初始化舵机的底层PWM
}

/**
  * 函    数:舵机设置角度
  * 参    数:Angle 要设置的舵机角度,范围:0~180
  * 返 回 值:无
  */
void Servo_SetAngle(float Angle)
{
	PWM_SetCompare2(Angle / 180 * 2000 + 500);	//设置占空比
												//将角度线性变换,对应到舵机要求的占空比范围上
}

调用Servo_SetAngle()函数就可以设置该舵机的转动角度,下面是 main.c 文件实现:

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Servo.h"
#include "Key.h"

uint8_t KeyNum;			//定义用于接收键码的变量
float Angle;			//定义角度变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	Servo_Init();		//舵机初始化
	Key_Init();			//按键初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Angle:");	//1行1列显示字符串Angle:

	while (1)
	{
		KeyNum = Key_GetNum();			//获取按键键码
		if (KeyNum == 1)				//按键1按下
		{
			Angle += 30;				//角度变量自增30
			if (Angle > 180)			//角度变量超过180后
			{
				Angle = 0;				//角度变量归零
			}
		}
		Servo_SetAngle(Angle);			//设置舵机的角度为角度变量
		OLED_ShowNum(1, 7, Angle, 3);	//OLED显示角度变量
	}
}

按下按键即可改变舵机的角度,每按一次增加 30°,如果大于 180° 就回到 0°。

### SG90 舵机的工作电流参数 SG90 是一种常见的小型舵机,广泛应用于机器人、模型制作和其他自动化项目中。关于其工作电流的具体参数,通常可以从官方数据表或者技术文档中获取。以下是有关 SG90 舵机的一些典型电气特性: #### 工作电压范围 SG90 的额定工作电压一般为 **4.8V 至 6V**[^3]。在这个范围内,舵机能提供稳定的性能。 #### 静态电流(无负载) 当 SG90 处于静止状态且未施加任何外部扭矩时,其静态电流大约为 **10mA 到 25mA**[^3]。这一数值可能会因制造工艺的不同而略有差异。 #### 运行电流(有负载) 在正常运行条件下,即舵机转动并带动一定负载的情况下,其平均运行电流约为 **70mA 到 100mA**[^3]。具体值取决于所加载荷的大小以及目标角度的变化速率。 #### 启动峰值电流 启动瞬间或遇到较大阻力时,SG90 可能会产生较高的瞬时电流,通常可达 **200mA 到 400mA** 或更高[^3]。因此,在设计供电电路时需考虑足够的余量以应对这种情况。 下面是一个简单的 Python 控制程序示例用于驱动 SG90 舵机通过 PWM 波形实现不同角度控制: ```python import RPi.GPIO as GPIO import time GPIO.setmode(GPIO.BCM) servo_pin = 18 GPIO.setup(servo_pin, GPIO.OUT) pwm = GPIO.PWM(servo_pin, 50) # 设置频率为 50Hz (周期 20ms) pwm.start(0) def set_angle(angle): duty_cycle = angle / 18 + 2 # 将角度转换成占空比 pwm.ChangeDutyCycle(duty_cycle) time.sleep(0.5) # 给予足够的时间让舵机到达指定位置 try: while True: desired_angle = int(input("Enter an angle between 0 and 180 degrees: ")) if 0 <= desired_angle <= 180: set_angle(desired_angle) except KeyboardInterrupt: pass finally: pwm.stop() GPIO.cleanup() ``` 上述脚本展示了如何利用 Raspberry Pi 板卡上的硬件资源来发送适当宽度的脉冲信号给 SG90 舵机从而调整它的旋转方向与幅度。
