CDMA各寄存器配置

就翻译一下IP手册中的重要信息

地址	定义	比特位
0x00	CDMA控制寄存器 CDMACR	bit[2]：复位bit位 bit[3]：SGMod bit[6]：BD循环使能开关 bit[12]：DMA完成产生中断标志

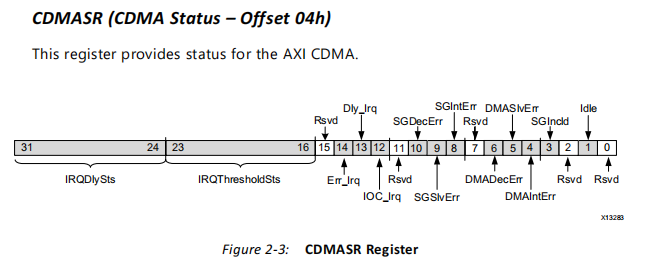

0x04	CDMA状态寄存器 CDMASR	bit[1]：Idle---1表示Idle，0表示Not Idle
0x08	当前描述符指针 CURDESC_PNTR	bit[31:6]R/W bit[5:0]Reserved，SG模式下可用 ,CDMACR.IDLE = 1时写入，写入此字段的描述符地址必须对齐到64字节边界(8个64bit),示例是0x00,0x40,0x80

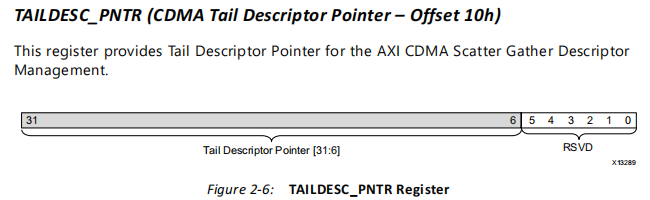

0x10	末尾描述符指针 TAILDESC_PNTR	bit[31:6]R/W bit[5:0]Reserved，SG模式下可用 ,CDMACR.IDLE = 1时写入，写入该寄存器会启动SG模式DMA传输
0x18	取数的源地址 SA	bit[31:0]R/W， Simple模式下可用，CDMACR.IDLE = 1时写入
0x20	送往目的地的地址 DA	bit[31:0]R/W， Simple模式下可用，CDMACR.IDLE = 1时写入

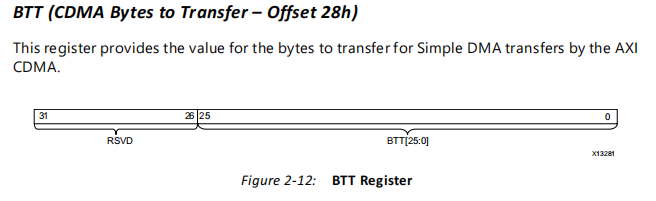

0x28	要转移的字节数 BTT	bit[25:0]R/W， bit[31:26]Reserved， Simple模式下可用，CDMACR.IDLE = 1时写入，写入BTT寄存器会启动Simple模式DMA传输，不允许值为零（0），会导致DMA内部错误

Simple DMA 模式操作步骤：

在此模式下， CDMA执行一个编程的DMA命令后停止。需要外部AXI4主机为每个所需的DMA操作设置CDMA寄存器。

以下步骤描述了如何在简单操作模式下建立和启动CDMA传输。

        a). 验证CDMASR.IDLE = 1。

        b). 将CDMACR.IOC_IrqEn bit[12]位编程为传输完成时产生中断所需的状态。还可以设置错误中断启用（CDMACR.ERR_IrqEn）。

        c). 将传输源地址写入源地址（SA）寄存器, 该源地址的传输数据必须有效并准备好传输。如果地址空间大于32位，还得写SA_MSB寄存器。

        d). 将传输目标地址写入（DA）寄存器。如果地址空间大于32位，则还要写入DA_MSB寄存器。

        e). 写入要传输的字节数。一次传输最多可以指定8,388,607（8M）个字节（使用DataMover Lite除外），写入BTT寄存器开始数据传输。

        f). 轮询CDMASR.IDLE位进行断言（CDMASR.IDLE = 1）或等待CDMA产生输出中断（假设CDMACR.IOC_IrqEn = 1） 。

        g). 如果基于中断，则确定中断源（传输完成或发生错误）。

        h). 通过向DMASR.IOC_Irq位写入1来清除CDMASR.IOC_Irq位。

        i). 准备另一次传输，回到第1步。

循环CDMA模式:

通过对BD链设置进行一些更改，可以在循环模式下运行AXI CDMA。在循环模式中， CDMA获取并处理相同的BD而没有任何中断。 该CDMA继续获取和处理，直到被停止或复位。它工作的流程与Scatter Gather Mode操作步骤一致，在编写尾部描述符寄存器之后， CDMA开始获取和处理BD（以环形方式设置），直到CDMA停止或复位。

Scatter Gather Mode操作步骤：

SG DMA模式由AXI CDMA SG接口访问相关指令，该指令列表被组织成传输描述符链。每个描述符都有一个指向要处理的下一个顺序描述符的地址指针。链中的最后一个描述符通常指向链中的第一个描述符，但也不是必需的。传输描述符由8个32bit的字组成，描述符表示单个CDMA传输加上到下一个顺序描述符的地址链接所需的控制和状态信息。

        a).清除CDMACR.SGMode

        b).设置CDMACR.SGMode。SGMode位的切换迫使CDMA SG引擎使用在步骤3中写入到CURDESC_PNTR的新值。

        c). 写一个有效指针到通道CURDESC_PNTR寄存器（0x08），如果选择的地址空间大于32，则写入CURDESC_PNTR_MSB以指定当前描述符指针的高位。

        d). 如果需要得话将控制信息写入通道CDMACR寄存器（0x00）以设置中断使能和键孔功能。

        e). 写一个有效指针到通道TAILDESC_PNTR寄存器（0x10），将启动通道数据提取和处理描述符。如果选择的地址空间大于32，则写入TAILDESC_PNTR_MSB指定当前的高位描述符指针。

        f). CDMA数据搬移操作继续，直到处理 TAILDESC_PNTR 处的描述符，然后引擎才空闲，此时CDMASR.Idle = 1。

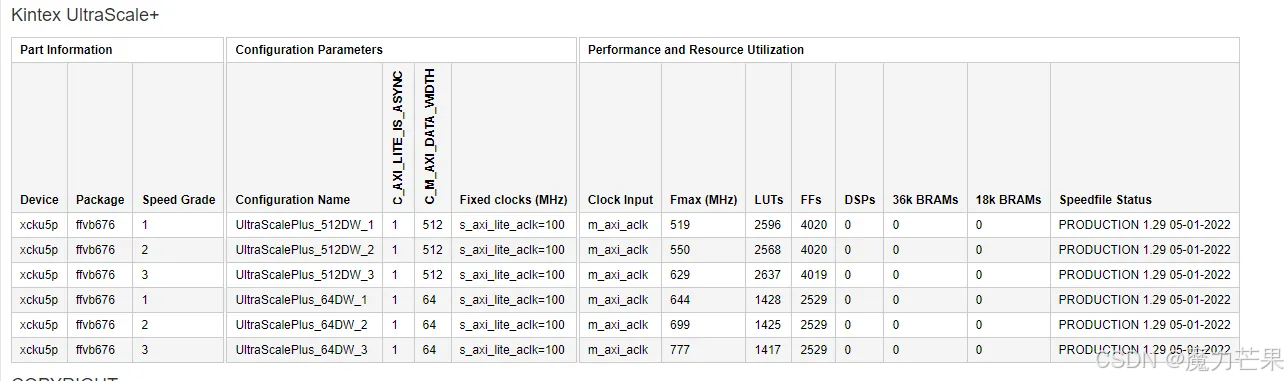

该IP在满足时序的极限时钟频率下的资源占用率：

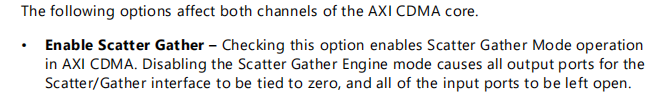

内部各选项配置如下：
