EB MCAL配置----IIC配置

最新推荐文章于 2024-11-21 17:00:00 发布
最新推荐文章于 2024-11-21 17:00:00 发布
阅读量1.3k 收藏 16
点赞数 29
分类专栏： EB的MCAL配置 文章标签： 单片机 嵌入式硬件 mcu 经验分享 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_73359931/article/details/143881794
版权

接上一篇Spi配置，今天分享IIC的配置~

IIC，行业内习惯于写成I2C，是一种半双工的两线式串行总线（一根SDA数据线、一根SCL时钟线），通讯方式简单，适用于RTC等模块与主MCU芯片之间的通信，具体的通讯协议可以看看其他博主的文章，详细的就不在这里讲了，主要讲一下怎么配置~

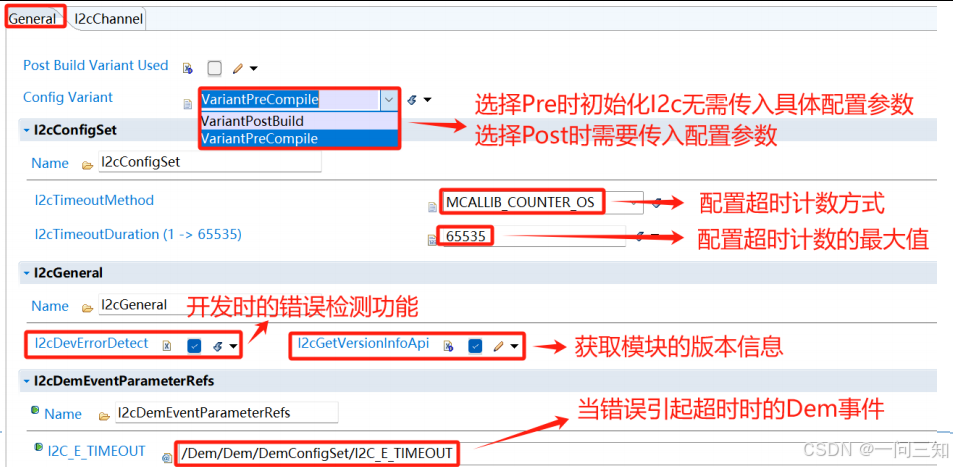

1.I2C General配置

2.I2cChannel配置

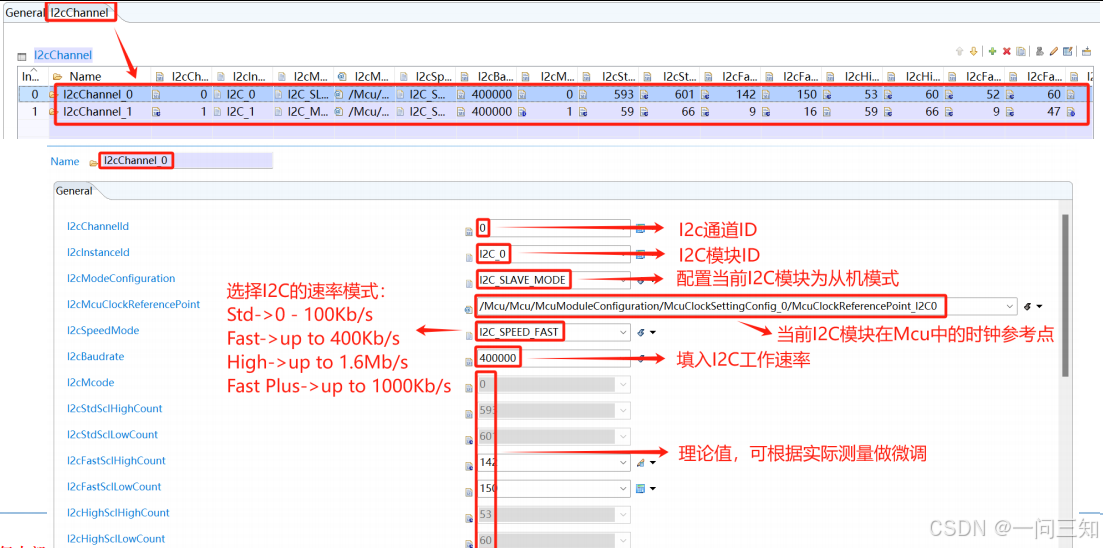

• 在I2cChannel选项卡中进行I2c通道配置，一个I2c通道即对应一个I2C模块
• 需要注意的是，由于I2c的波特率一开始是通过选择模式确定一个波特率区间的，如果需要更为精确的波特率，可以在实际配置结合I2c总线波特率测量结果调整I相应波特率模式对应SclHighCount和 SclLowCount两参数
