Canopen学习笔记——canfestival分段sdo下载

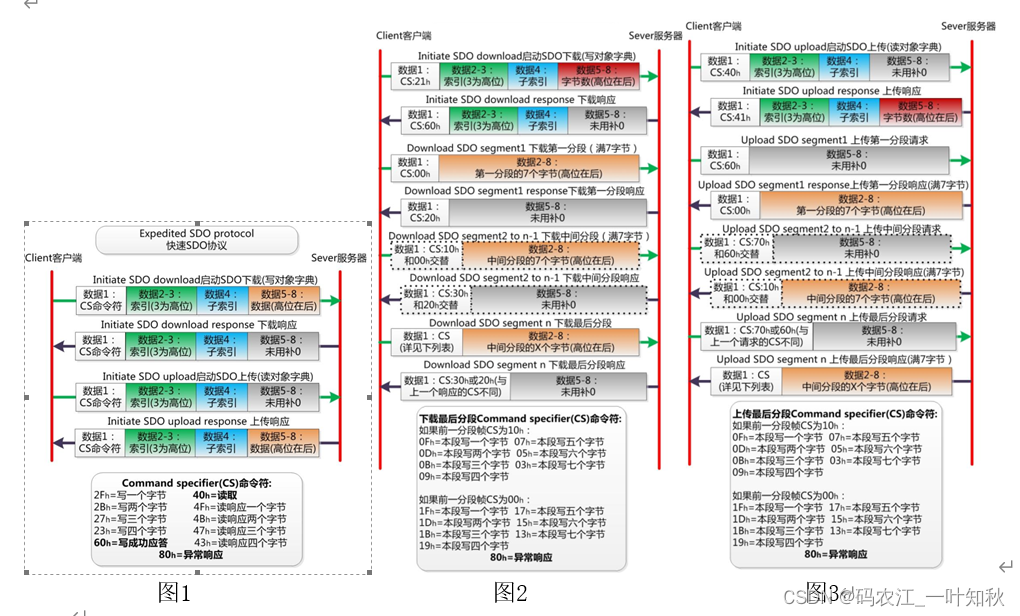

首先，先附上几张sdo传输的流程图，分别是sdo快传，sdo分段下载和sdo上传协议。

下图二是分段sdo下载的报文传输流程：

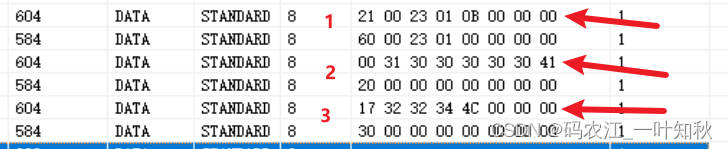

分段sdo下载测试：

首先

21 00 23 01 0B 00 00 00

启动SDO下载流程，指定主索引为0x2300,子索引为0x01,写入长度为0x0B,11个字节

00 31 30 30 30 30 30 41

第一数据分段，是一个字节的CS,加7个字节数据段

17 32 32 34 4C 00 00 00
