PointASNL: Robust Point Clouds Processing using Nonlocal Neural Networks with Adaptive Sampling

论文地址： PointASNL: Robust Point Clouds Processing using Nonlocal Neural Networks
with Adaptive Sampling
代码地址： PointASNL

1 创新点

• 提出了一种端到端的模型 PointASNL，用于处理带有噪声或异常值的点云数据；
• 引入了自适应采样（AS）模块可以自适应地调整初始采样点的坐标，使其更适合具有内在几何特征的特征学习，并且对于噪声异常值更加鲁棒；
• 在局部-非局部（L-NL）模块中设计了点非局部单元，增强了点局部单元中的特征学习。

2 方法

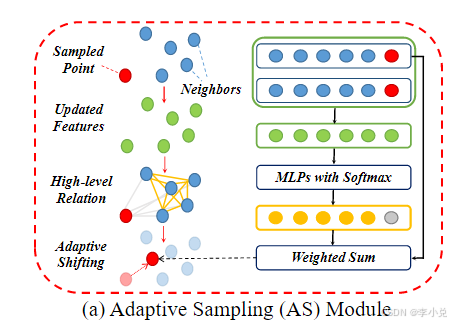

2.1 Adaptive Sampling（AS）模块

定义如下符号：
${\mathcal{P}}_s\in {\mathbb{R}}^{N_s\times 3}$：表示从某个层用 FPS 下采样后得到的点集，其中可能包含噪点。
${\mathcal{F}}_s\in {\mathbb{R}}^{N_s\times D_l}$：表示下采样得到的点集的 feature 集合。
$x_i,f_i$：表示下采样得到的点集里面的某个点的坐标和 feature。
AS 模块首先从上一层的点集合中使用 FPS 下采样得到${\mathcal{P}}_s$、${\mathcal{F}}_s$，然后

2.1.1 用 KNN 找邻居点集

用 KNN 算法，给每个下采样得到的点找 K 个邻居点。假设点$x_i$的邻居点集合为：$x_{i,1},...,x_{i,K}\in \mathcal{N}(x_i)$，对应的邻居点的 feature 集合为：$f_{i,1},...,f_{i,K}$。

2.1.2 Self-attention 增强邻居点 feature

主要思路是：对于点$x_i$的第$k$个邻居点，分别计算出它与$x_i$的其它邻居点的相关性，然后 softmax 计算出一组权重，最后使用权重对 $x_i$ 的所有邻居点的 feature 进行加权求和，得出点 $x_i$ 的第 $k$ 个邻居点的新的 feature。直觉上，经过这步处理后，每个邻居点的 feature 会包含邻域范围内的所有点的一些信息。
具体操作流程如下：

• 邻居点坐标 normalization：所有邻居点的坐标，减去第一个邻居点的坐标，转成相对于第一个点的相对坐标。
• 重新构建邻居点的 feature：每个邻居点的相对坐标，与邻居点的 feature，拼到一起，得到每个邻居点的新 feature。
• 用 self-attention 模式，分别计算出邻居点集的 3 个 feature 矩阵：query、key、value。
• 用 query 和 key 矩阵相乘，并用 softmax，得到邻居点之间的 attention 矩阵。对 attention 进行scale。
• 用 attention 和 value 矩阵相乘，得到所有邻居点 feature。
  $$f_{i,k}=\mathcal{A}(\mathcal{R}(x_{i,k},x_{i,j})\gamma (x_{i,j}),\forall x_{i,j}\in \mathcal{N}(x_i))$$
  $$\gamma (x_{i,j})=W_{\gamma }{f}_{i,j}$$
  $$\mathcal{R}(x_{i,k},x_{i,j})=Softmax\left(\varphi (f_{i,k}{)}^T\theta (f_{i,j})/\sqrt{D^{\prime }}\right)$$

2.1.3 调整采样点

主要思路是：用增强后的邻居点的 feature，通过网络学出以下两个信息：

• 邻居点集的 feature 的每个 channel 的 attention 权重向量，然后分别在每个 channel 上，用对应channel 上的 attention 权重向量，加权求和，得到采样点 $x_i$ 调整后的 feature。
• 邻居点集的坐标的 attention 权重向量，然后用该 attention 权重向量，对所有邻居点的坐标加权求和，得到采样点 $x_i$ 调整后的坐标。

具体操作流程如下：

• Self-attention 后的 feature，经过一个多层 MLP 网络，得出一个新的 weight 矩阵，该矩阵的维度是：[batch，point_number，neighbor_number，channel+1]。这里额外增加的一个 channel 是为了后面计算邻居点集的坐标的权重矩阵。
• 在以上的 neighbor_number 维度上，用 softmax，计算出邻居点集的每个 channel、坐标的权重矩阵。
• 用 channel 维度上的权重矩阵，对邻居点集的 feature 在每个 channel 上进行加权求和，得到点 $x_i$ 调整后的 feature。
• 用坐标的权重矩阵，对邻居点集的坐标进行加权求和，得到点 $x_i$ 调整后的坐标。

总结：Adaptive Sampling 在邻域内，先用 Self-Attention 进行 feature 增强，然后用另一种 attention 在邻域内进行 feature、坐标的加权求和，得出所有采样点的 feature、坐标。论文认为，这样可对采样点中包含的噪点进行处理。
