VisionPro 机器视觉案例 之 药剂液面高度检测

第九篇 机器视觉案例 之 药剂液面高度检测

1.案例要求

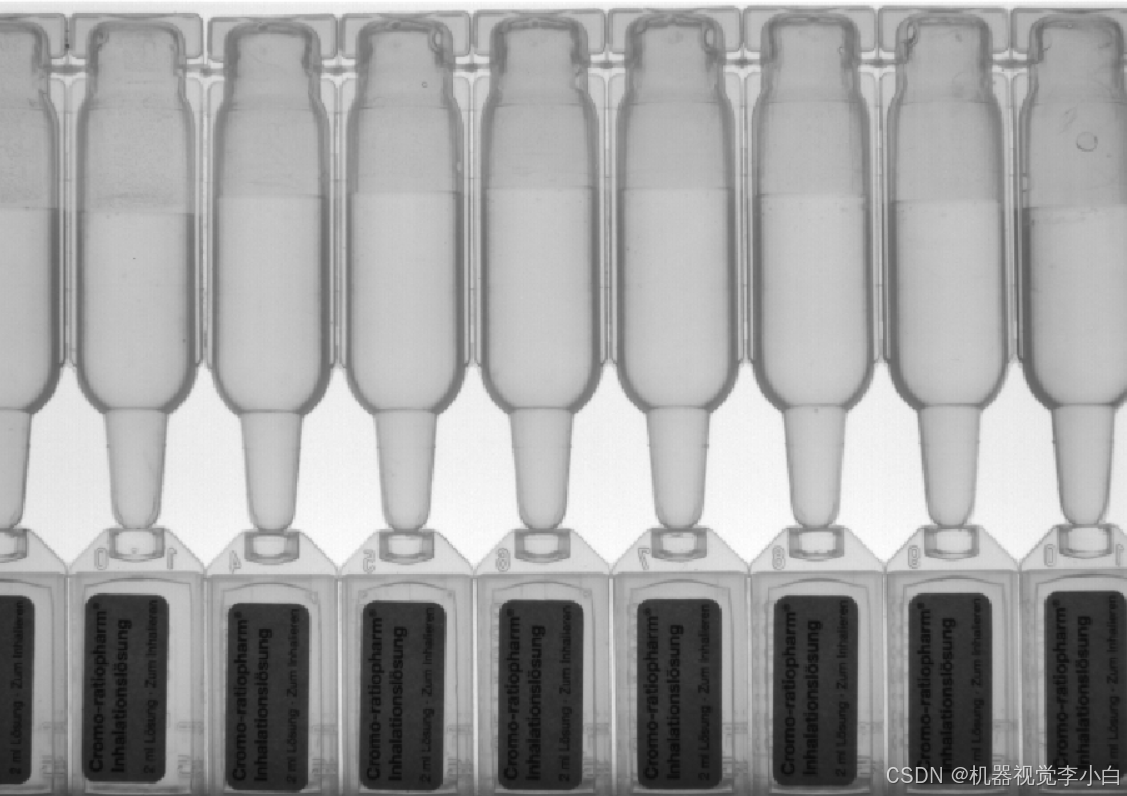

测量出每个药剂液面高度，根据标准药剂液面高度判断是否合格，并标出液面高度和是否合格在每支药剂上。

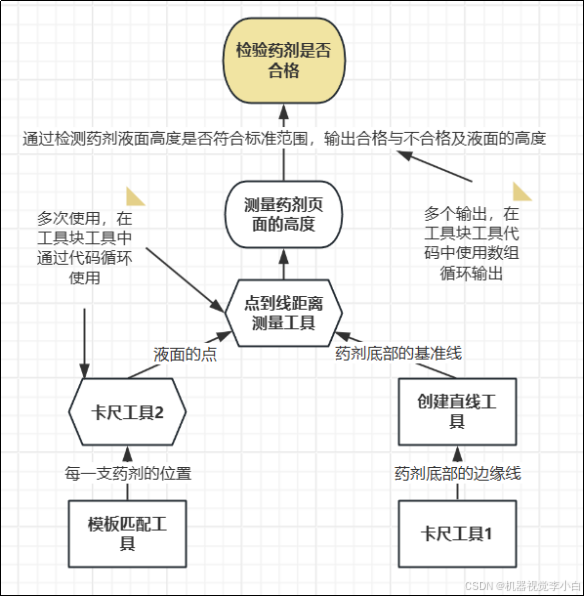

2.实现思路

2.1 卡尺工具结合点到线距离工具测量

为确保药剂质量检测药剂是否合格，需要一个标准的药剂液面高度范围，这里规定合格药剂的液面高度范围为190（±10）。测量出每一支药剂的液面高度，与此范围进行比较，符合范围的输出“药剂合格”，不符合的如果过高输出“药剂不合格，高度过高”，过低输出“药剂不合格，高度过低”。

2.2 工具需要多次使用，使用代码循环使用

其中需要多次使用的工具：卡尺工具和点到线距离测量工具和输出文本工具在代码中循环使用。
