VisionPro 机器视觉案例 之 T恤衫logo缺陷检测

第十三篇 机器视觉案例 之 T恤衫logo缺陷检测

1.案例要求

检测T恤衫logo的完整与否:如果完整标记为“OK”；如果不完整标记为“NG”，并指出哪个位置缺失。

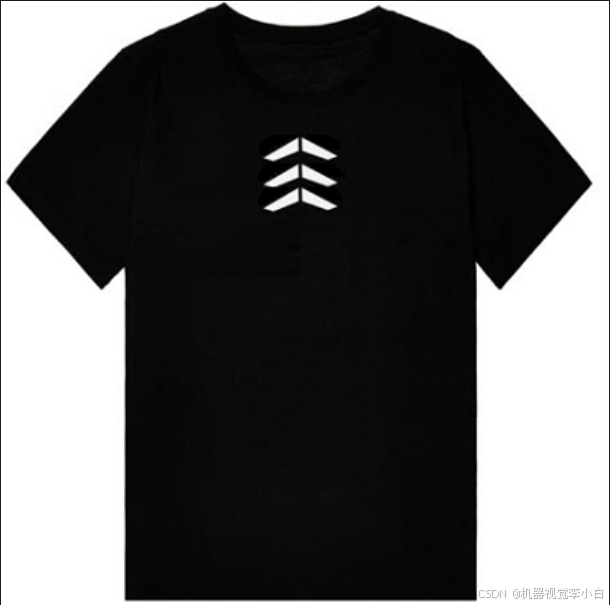

合格图像：

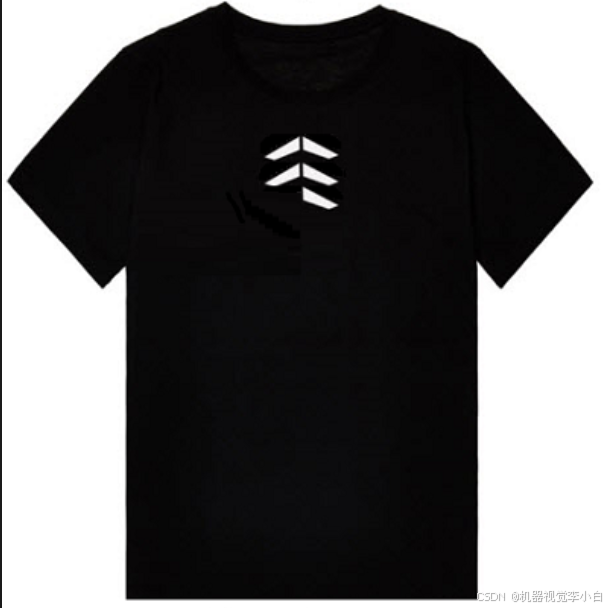

不合格图像：

2.实现思路

• 使用缺陷检测工具CogPatInspectTool将合格图像与不合格图像进行对比得到差异图像DifferenceImageAbsolute，如果为合格产品，则差异图像我为纯黑色，如果是缺陷图像则为缺失的部分。
• 使用斑点工具CogBlobTool对差异图像进行处理，如果合格则图像无斑点会抛出异常，使用try-catch异常捕获语句在代码中捕获异常；如果不合格则图像有斑点，斑点工具的结果个数就＞0。
• 识别缺失的位置࿰
