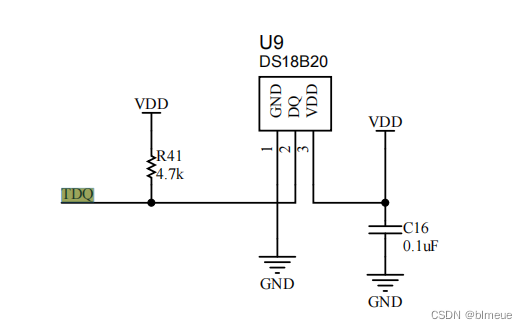

1.原理图

2.CUBEMX配置

DS18B20不需要去专门配置引脚

3.在Keil修改代码

（1）修改ds18b20_hal.c和ds18b20_hal.h代码

在ds18b20_hal.c的最后手动添加读取温度的代码：

//需要手动添加读的操作
double read_temperature(void)
{

    unsigned char h,l;
    double result;

    ow_reset();
    ow_byte_wr(0xcc);//跳过ROM
    ow_byte_wr(0x44);//开始转换温度

    ow_reset();
    ow_byte_wr(0xcc);//跳过ROM
    ow_byte_wr(0xbe);//读暂存器

    l=ow_byte_rd();
    h=ow_byte_rd();

    result=((h<<8)+l)*0.0625;

        return result;
}

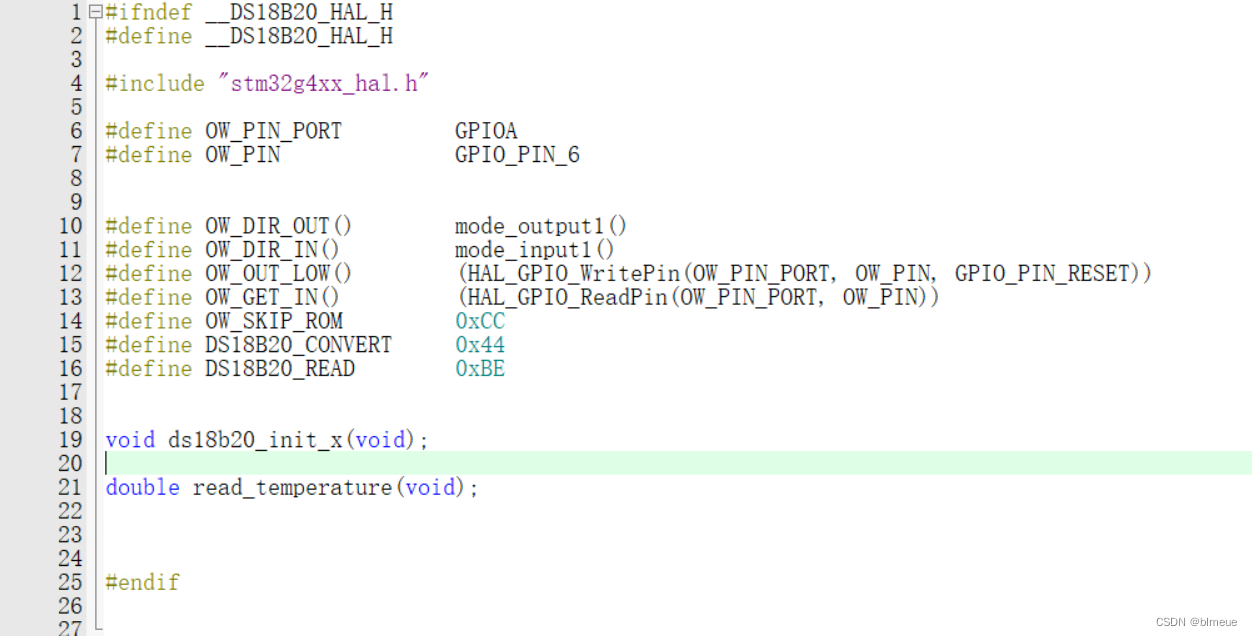

在ds18b20_hal.h中声明

（2）修改main.c

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include
