第十三届蓝桥杯嵌入式省赛第一场——程序设计题

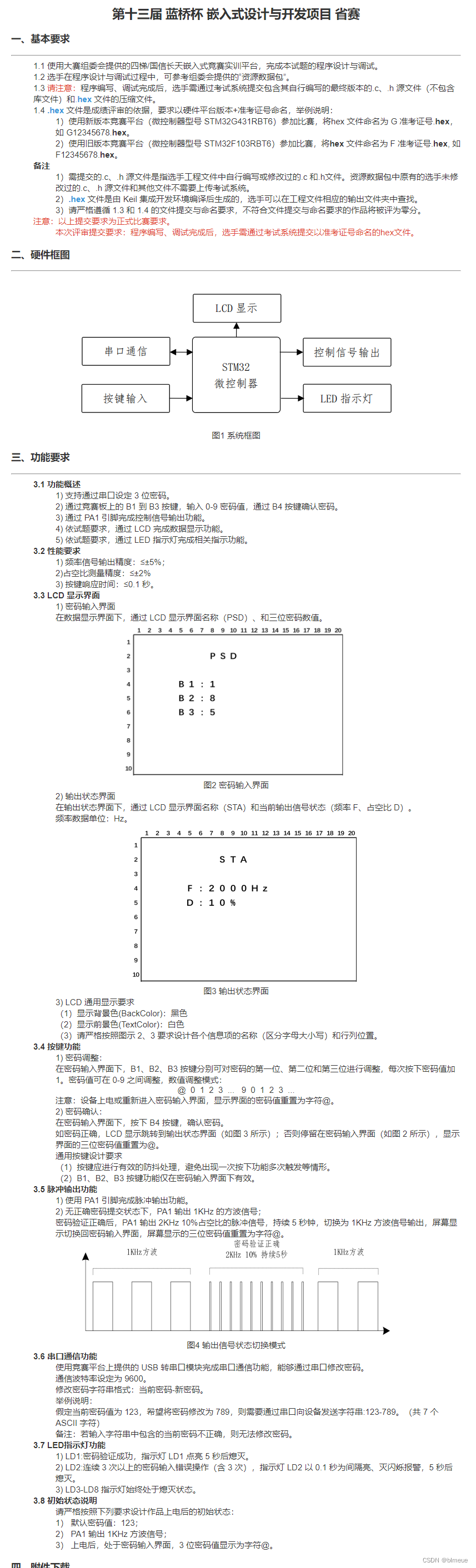

一、题目

二、CubuMX配置

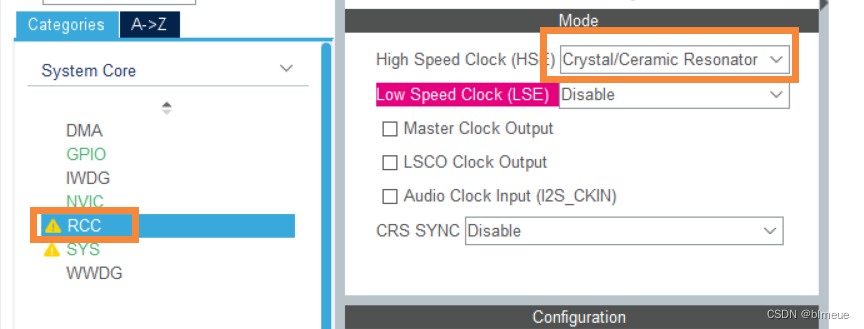

1.RCC配置

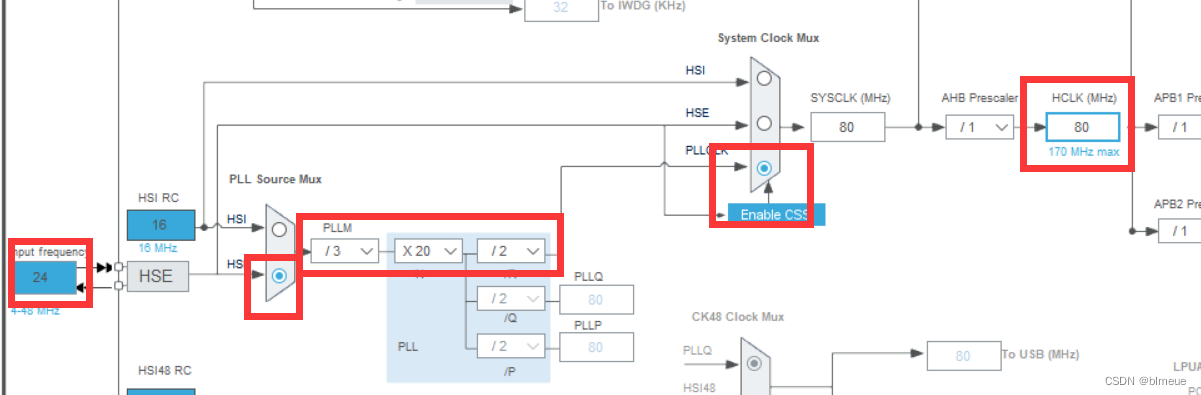

2.时钟树配置
注意在HCLK里面输入80后，需要按回车！！！！

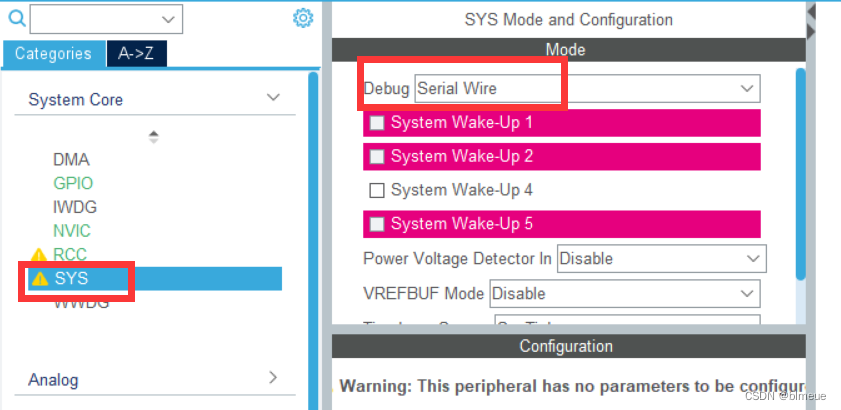

3.SYS配置

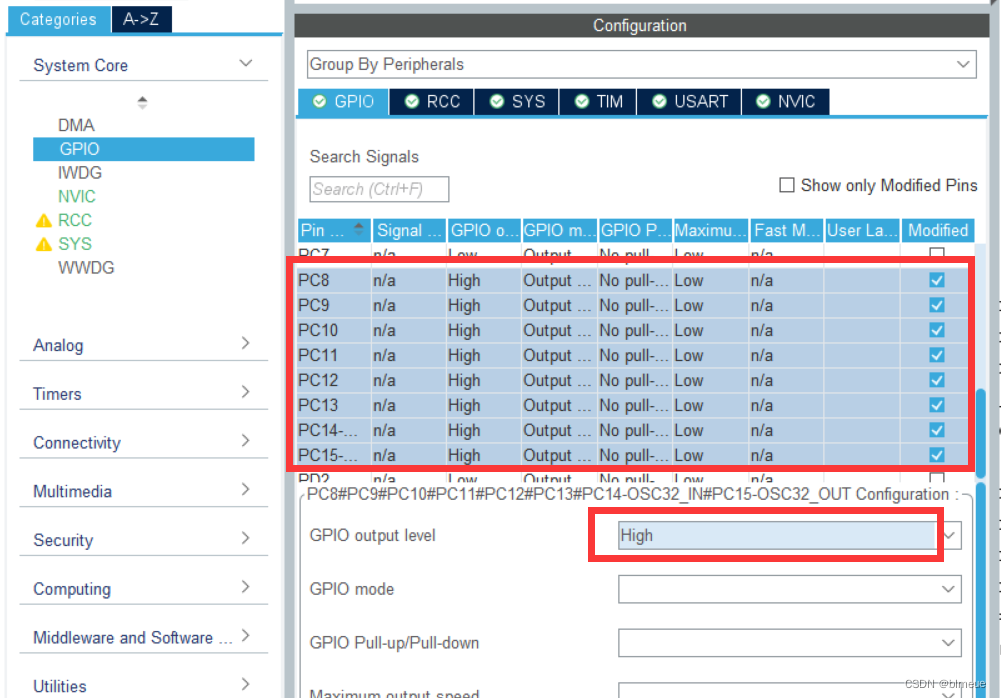

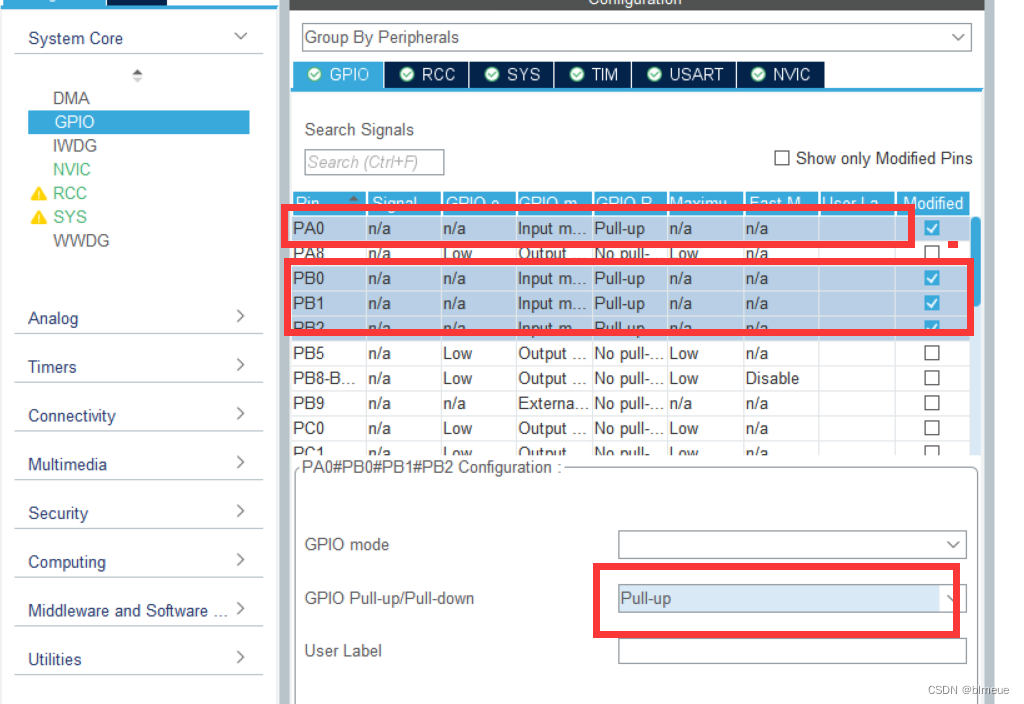

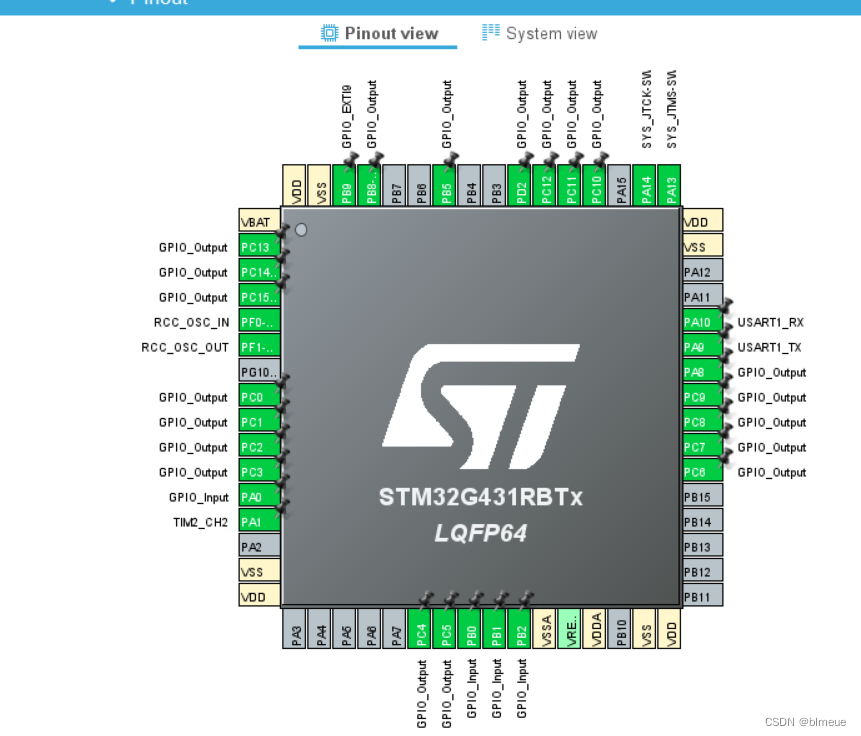

4.GPIO配置

5.配置定时器

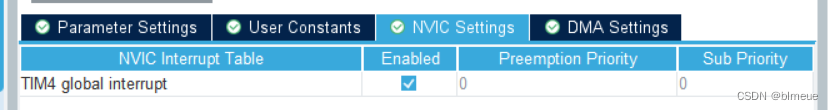

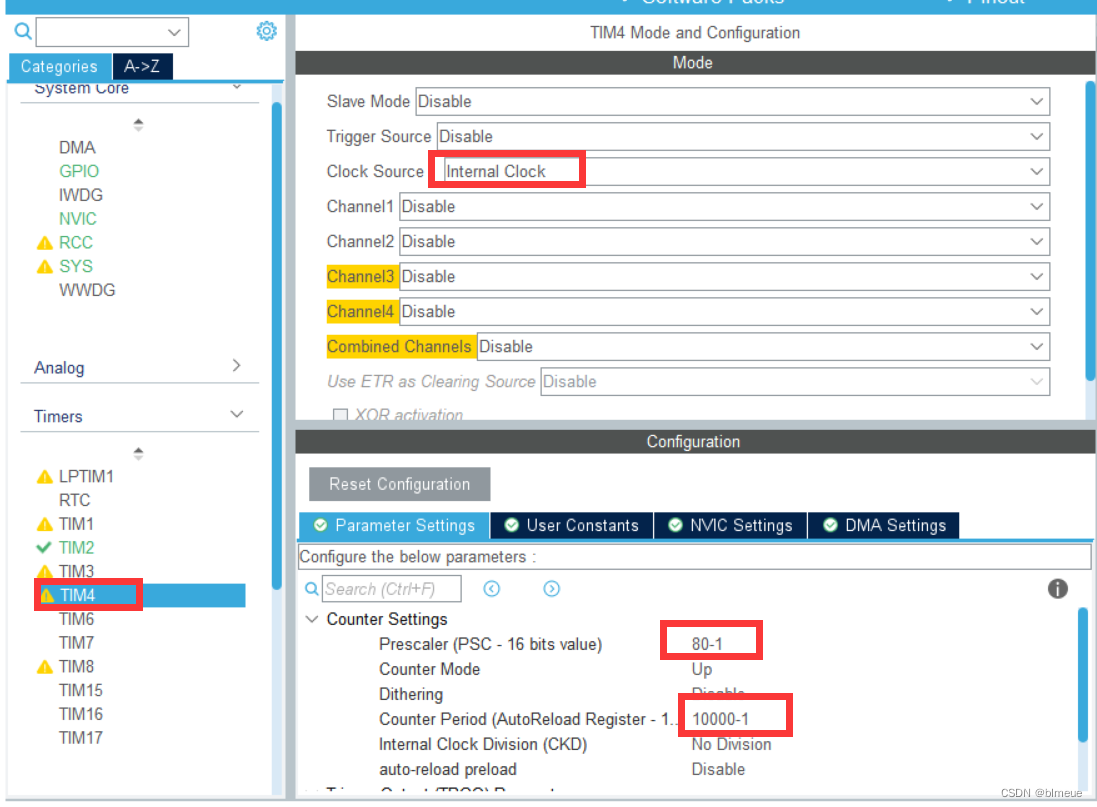

（1）配置定时器4

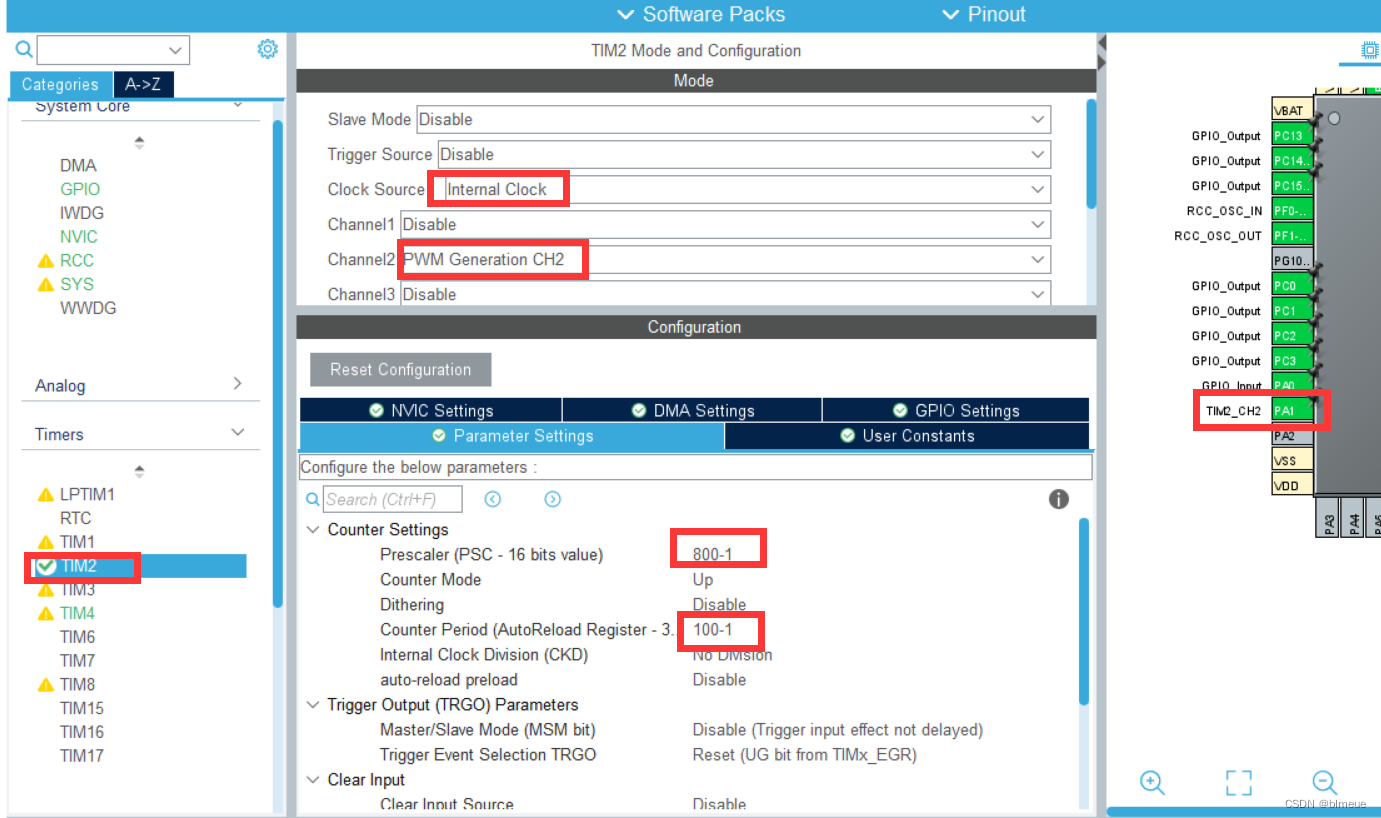

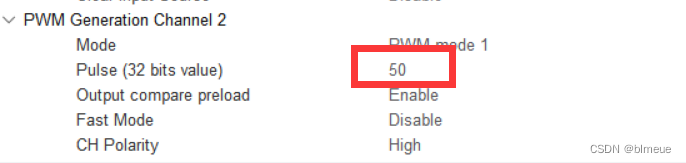

（2）配置定时器2，使得PA1输出占空比为1KHZ 50%的脉冲信号

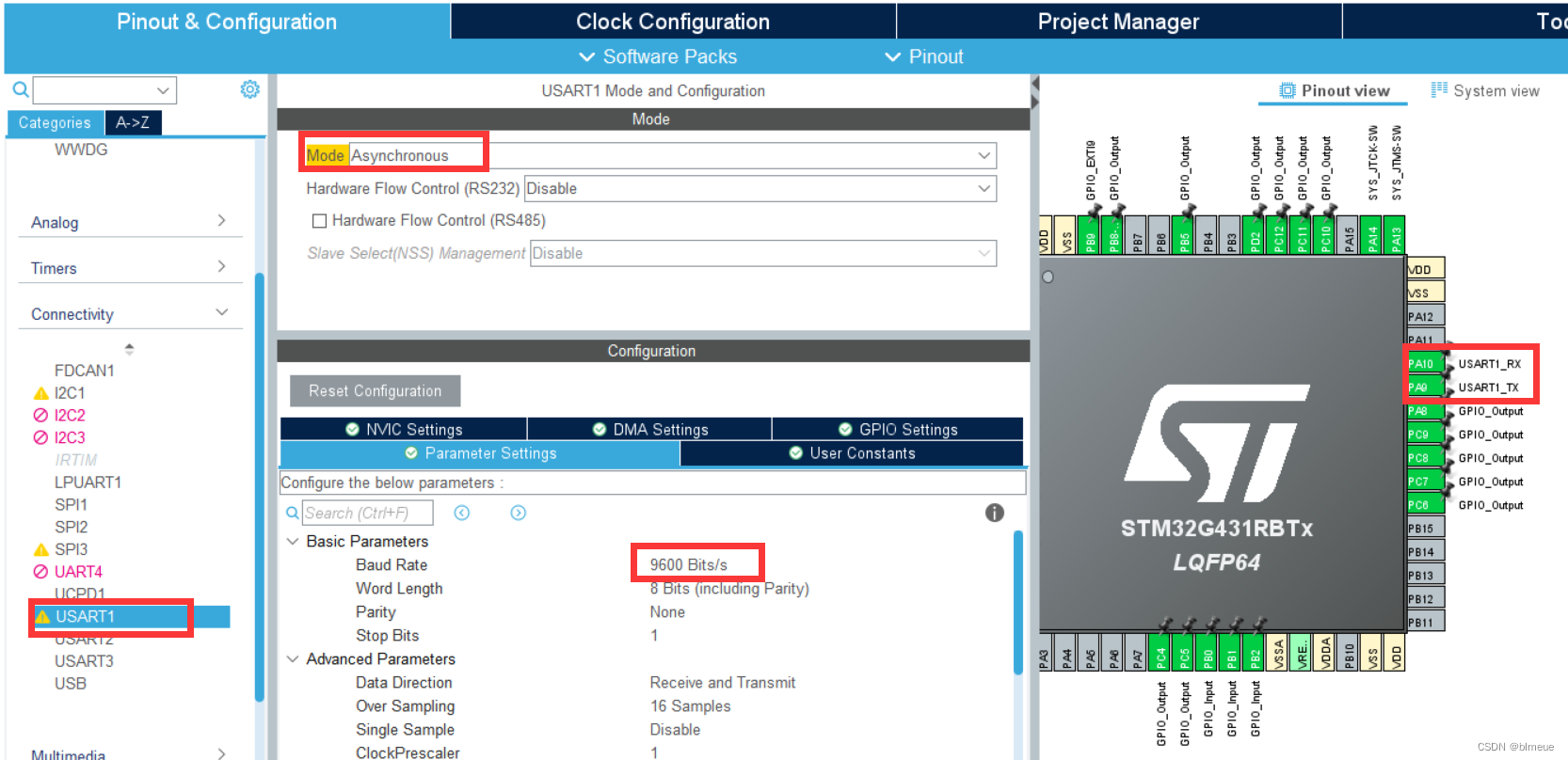

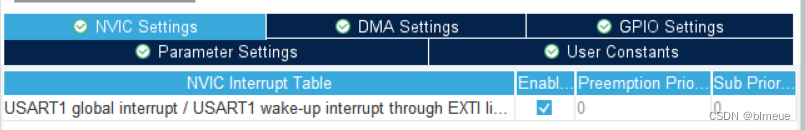

6.配置串口

三、题目解析

这一届的题目用到的模块是LED、按键，LCD、串口和PWM输出。
其中在这届题目中需要改变PWM的频率和占空比。
修改PWM的占空比：所用到的函数是__HAL_TIM_SetCompare，该函数的第一个参数是所用到的定时器，第二个参数是所选择的通道，第三个参数是比较值。占空比=(比较值/(1+重装载值))*100，所以一般我都是把重装载值设为100，这样比较值的值就相当于占空比的值

__HAL_TIM_SetCompare(&htim2,TIM_CHANNEL_2,50);

修改PWM的频率：所用到的函数是__HAL_TIM_SET_PRESCALER，该函数的第一个参数是所用到的时钟，第二个参数是预分频系数
频率=80MHZ/（预分频系数+1）/（重装载值+1）

__HAL_TIM_SET_PRESCALER(&htim2,(80000000/1000.0/100.0));

！！！注意：修改频率也可以选择修改重装载值，但是为了好计算占空比，我选择了修改预分频系数；修改重装载值用到的函数是__HAL_TIM_SET_AUTORELOAD，该函数有两个参数，第一个参数是所用到的定时器，第二个参数是修改后的重装载值。

四、代码实现

源码地址：

gitee源码地址:第十三届蓝桥杯嵌入式省赛第一场——gitee
github源码地址:第十三届蓝桥杯嵌入式省赛第一场——github

1.main.c

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "tim.h"
#include "usart.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

#include "lcd.h"
#include "led.h"
#include "timer.h"
#include "myusart.h"

#include "stdio.h"
#include "string.h"

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

unsigned char ucled=0x00;
unsigned char lcd_text[30];
unsigned char usart_text[30];
unsigned char view=0;

__IO uint32_t uwTick_Lcd;
__IO uint32_t uwTick_Led;

unsigned char B1='1';
unsigned char B2='2';
unsigned char B3='3';

unsigned char Input_B1='@';
unsigned char Input_B2='@';
unsigned char Input_B3='@';

int F=1000;
int D=50;

unsigned char success_flag=0;//密码正确标志位
int lose_count=0;//输错次数

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

void lcd_proc(void);
void key_proc(void);
void usart_proc(void);
void led_proc(void);

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_TIM2_Init();
  MX_TIM4_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */

    led_disp(ucled);

    LCD_Init();
    LCD_Clear(Black);
    LCD_SetBackColor(Black);
    LCD_SetTextColor(White);

    HAL_TIM_Base_Start_IT(&htim4);
    HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_2);

    HAL_UART_Receive_IT(&huart1,&rxdat,1)</
