【virtuoso】模拟波形转换为数字多比特波形

最新推荐文章于 2025-03-13 16:42:40 发布
最新推荐文章于 2025-03-13 16:42:40 发布
阅读量1.7k 收藏 7
点赞数 4
分类专栏： 资料 文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_62489442/article/details/140995754
版权

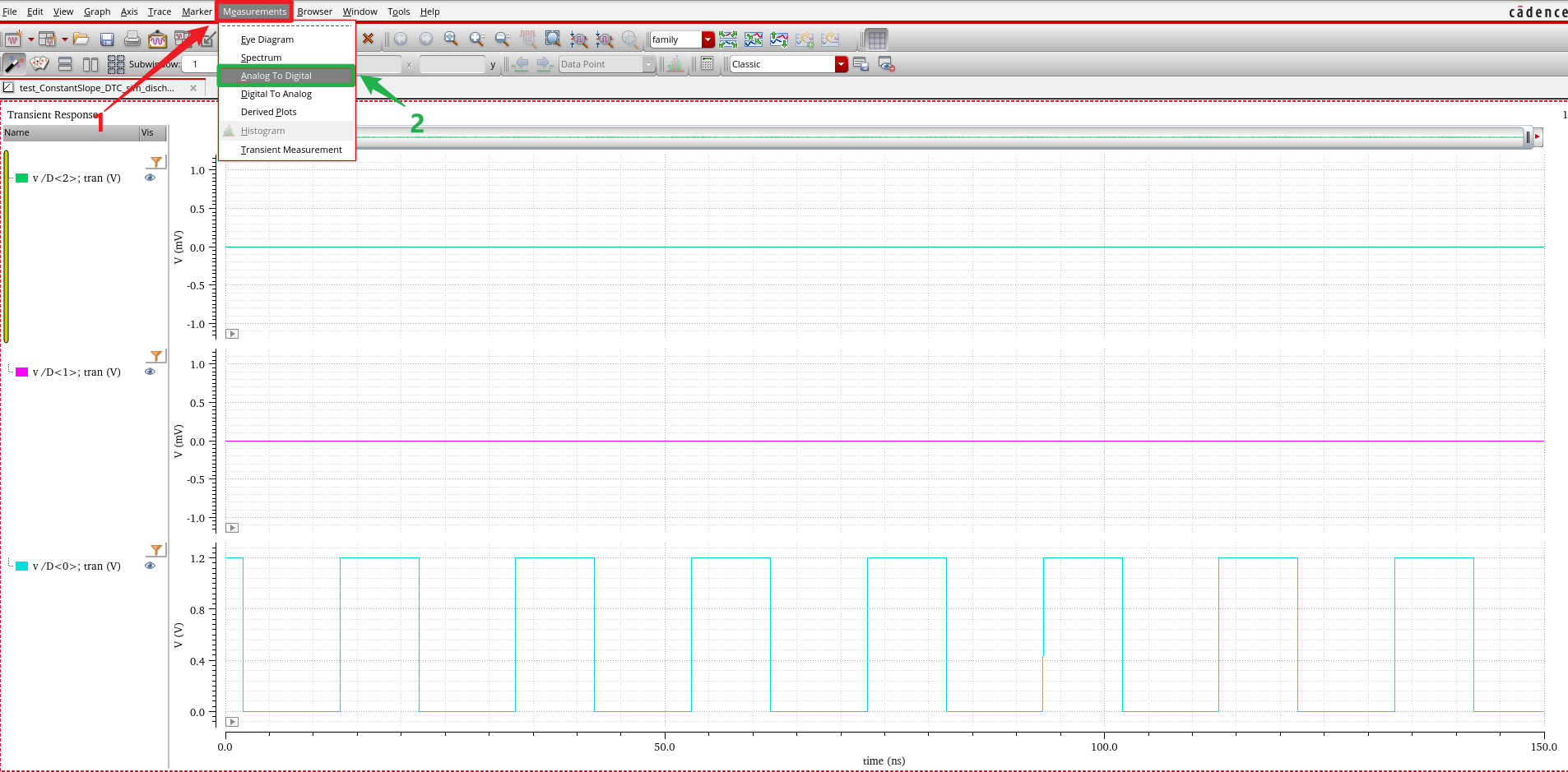

  1.  Measurements
  2. Analog To Digital

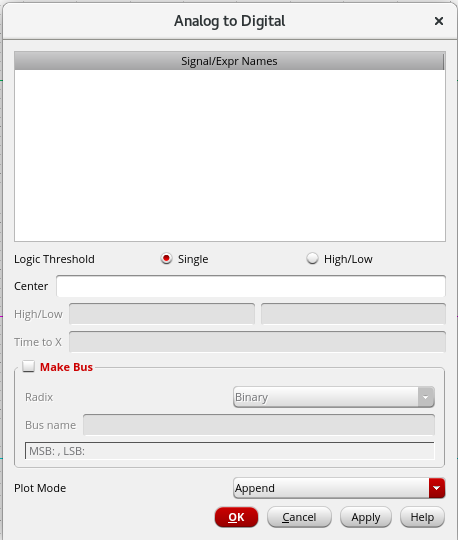

3. 弹出如图所示窗口

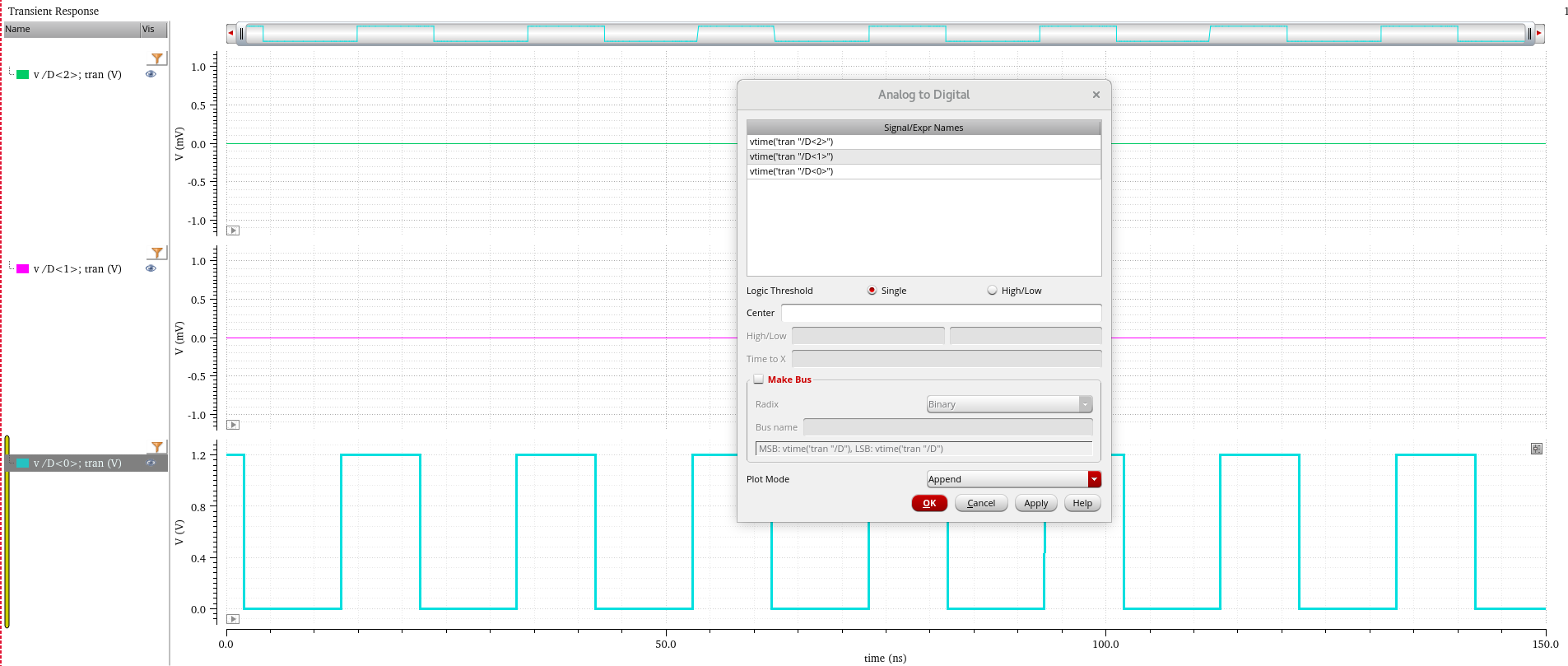

4.依次点击D<2>、D<1>、D<0>（先点击的为高位比特，后点击的为低位比特）

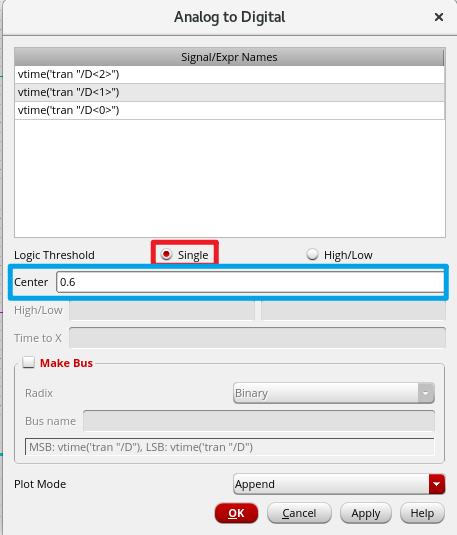

5.选择single，Center（相当于Vth=0.6,来进行数字判断，低于0.6，为逻辑‘0’，高于0.6，为逻辑‘1’）
