前言

MOSFET 工作区域有截止区、饱和区、线性区，现对MOSFET进行直流仿真，描绘 VDS 与 ID; VGS 与 ID 的关系曲线

一、基本内容

1. 场效应管
   2.输入 输出特性曲线 （这也是我们要绘制的曲线）
   二、Virtuoso Schematic Editor 电路图常用命令
   三、电路图的绘制
   1.建立自己的数据库
   2.添加元器件 快捷键 i
   3.编辑元器件参数
   4.对元器件进行连线 快捷键w 点击端点连接
   5.检查并保存
   四、仿真 V_DS 与 I_D特性曲线
   1.进入仿真软件 Launch - -> ADE_L
   2.设计变量 点击Variables —>Copy From Cellview 设置Vds = 1.2v， vgs = 1v
   3.添加仿真分析 Analyse —> choose----> dc
   4.添加输出变量 Output
   4.按绿色按钮开始仿真
   5.查看波形
   6.器件参数扫描曲线族 tool----> Component parameter----设置后点击绿色的按钮
   1）点击tool
   2）设置参数
   3）查看波形（同上）

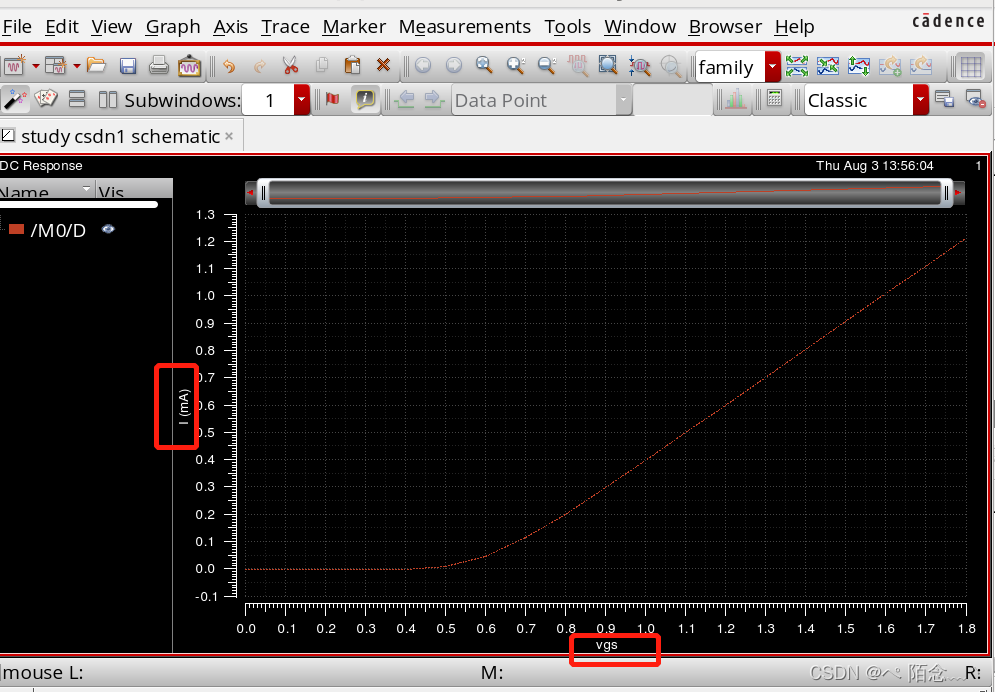

   7.绘制Vgs与ID的关系曲线
   1）返回仿真页面 ，重新设置参数，把sweep variable 改成 vgs ，扫描长度为 0~1.6V
   2）右击重新设置输出变量
   3）开始仿真 按绿色按钮
   4）查看波形操作 同上

二、使用步骤

1.输入 输出特性曲线 （这也是我们要绘制的曲线）

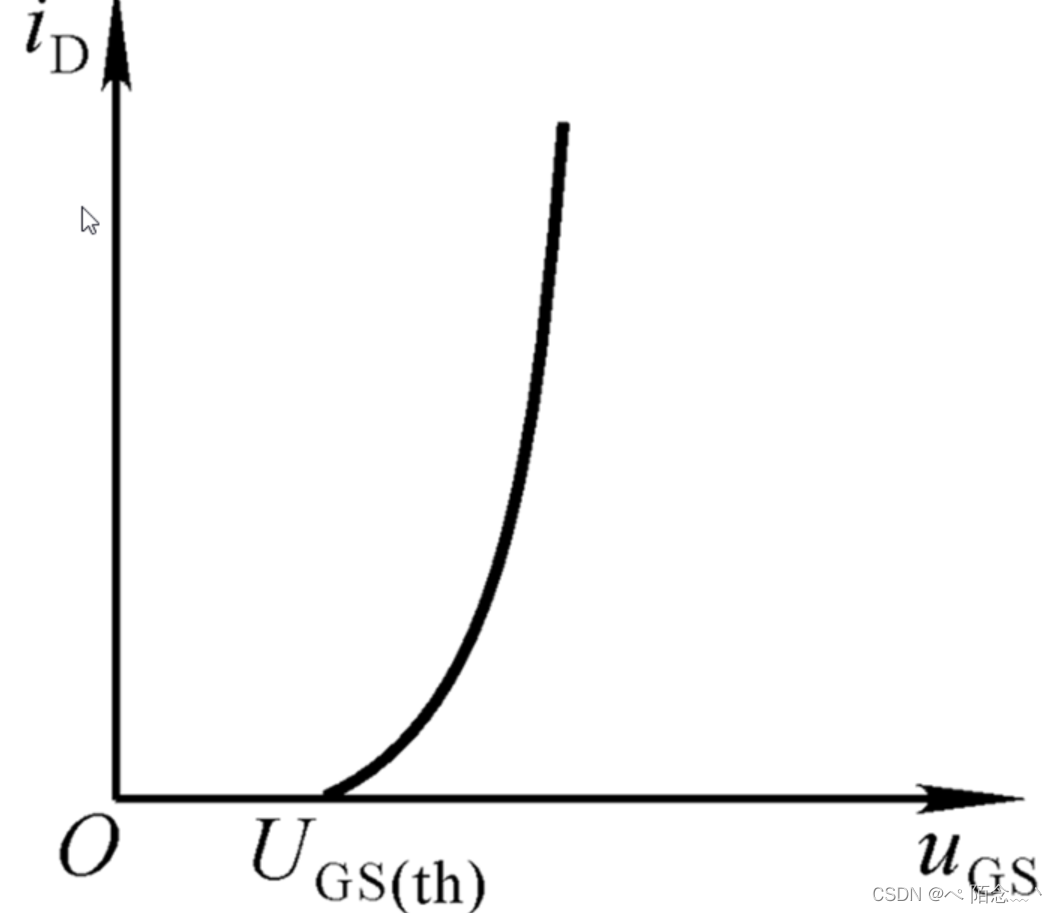

转移特性曲线

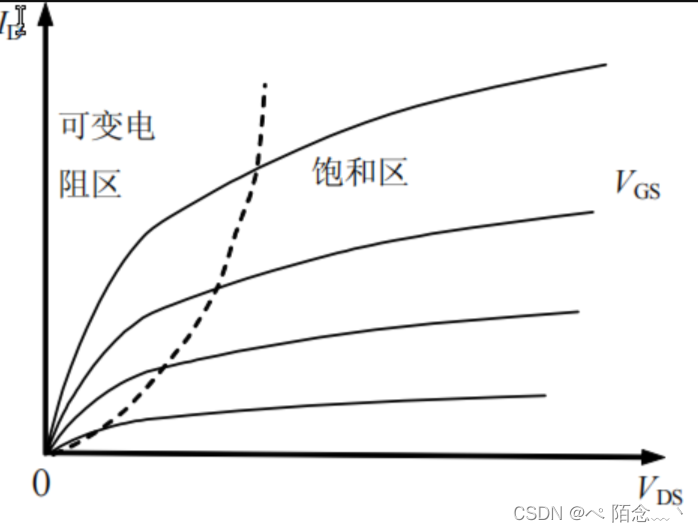

输出曲线

2.Virtuoso Schematic Editor 电路图常用命令

1 快捷键 i 添加器件
2 添加连接线 w/W 细线或者粗线
3 添加标签 l
4 添加端口 p
5 删除器件 d
6 修改器件参数属性 q
7 移动、拷贝器件 m/c 先按字母再选中器件拖动

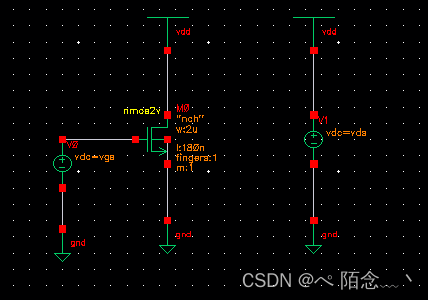

3.电路图绘制

1 快捷键i， 添加元器键 放大管 直流电源vdc、gnd、vdd，
2 注意直流电源vdc gnd、vdd 在analoglib ，直接cell那里搜索就可以符号名字就可以了
3 分别点击直流源 按q 把DC voltage 分别设计为vgs 、vds
4 快捷键 w 连线 ，并保存

4.仿真 VDS 与 ID特性曲线

1.进入仿真软件 Launch - -> ADE_L

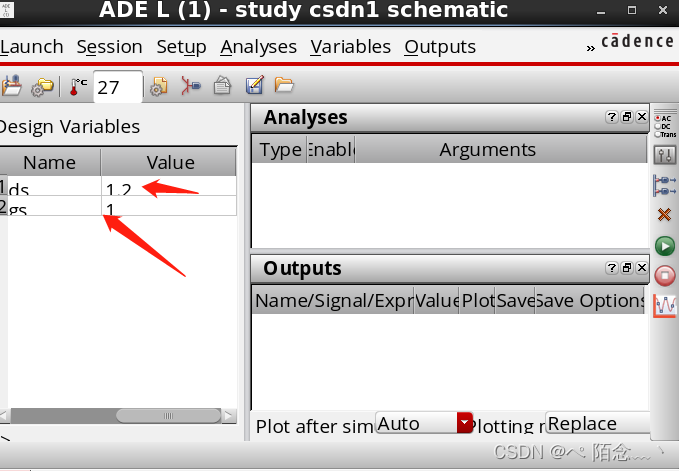

2.设计变量 点击Variables —>Copy From Cellview 设置Vds = 1.2v， vgs = 1v

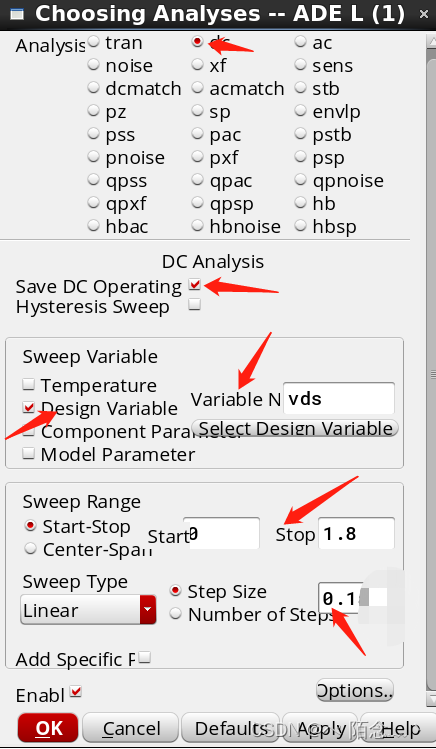

3.添加仿真分析 Analyse —> choose----> dc （tran 瞬态仿真 dc 直流 ac交流 ）
勾选保存直流工作点
variable Name 下面 挑选设计变量 选择vds
扫描类型区间 选择 0V~1.8v
扫描类型选择 线性变化 步长 0.1v每步
点击ok

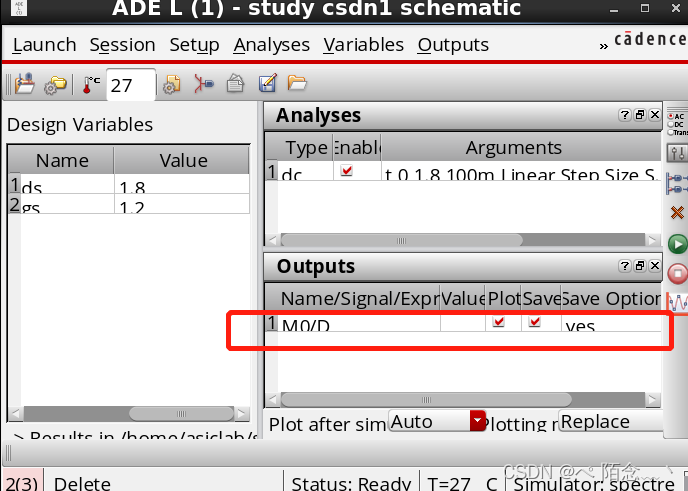

4.添加输出变量 Output
点击漏级那个红点，在点击线，分别添加漏级电流电压
一定要注意选择导线是电压，选择节点是电流
选完以后按esc 退出

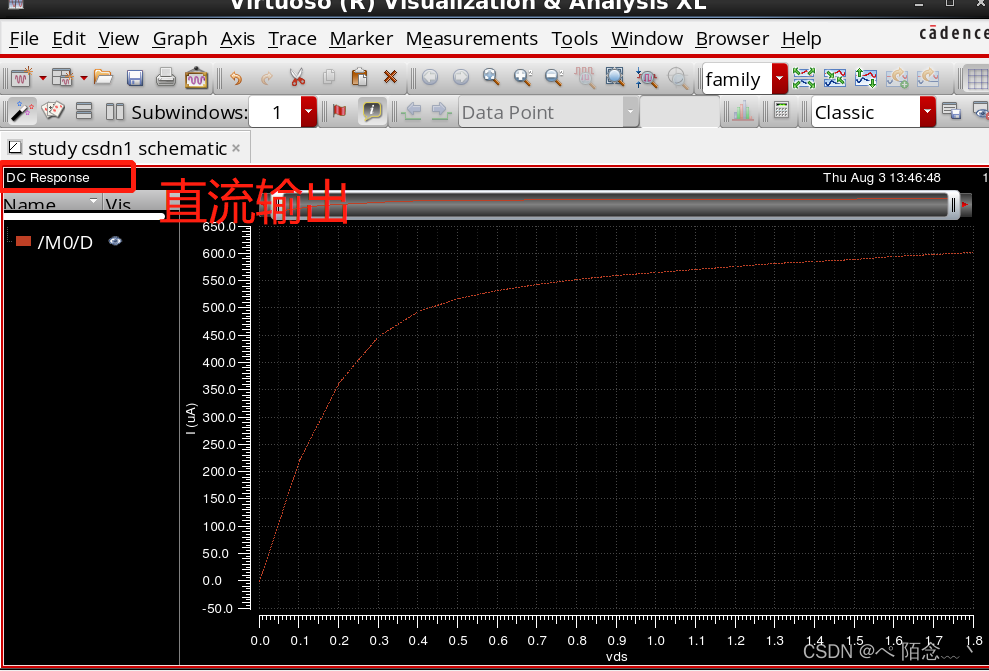

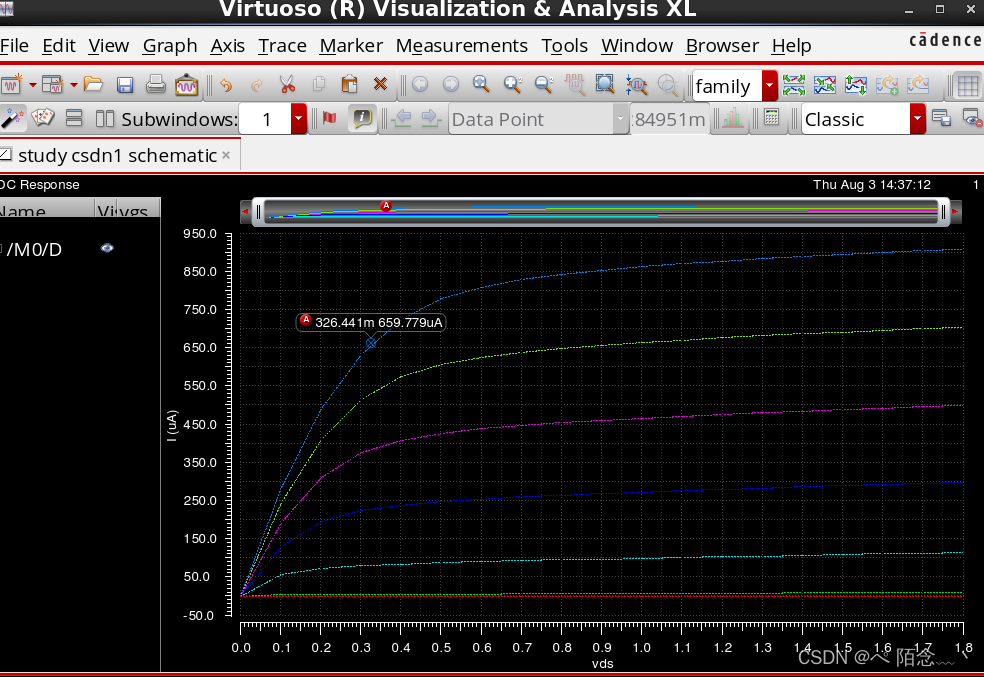

5 仿真察看波形

分析时选vds,波形图横坐标就是vds
分析时选vgs,波形图横坐标就是vgs
纵坐标是输出选的，节点电流，横线电压
点击右侧绿色按钮

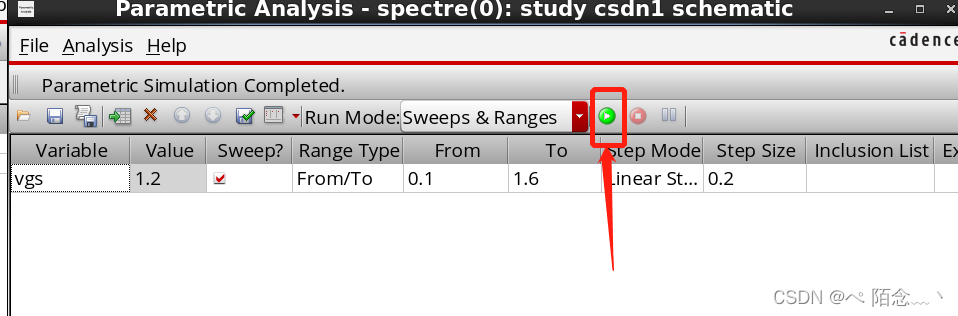

6 器件参数扫描曲线族

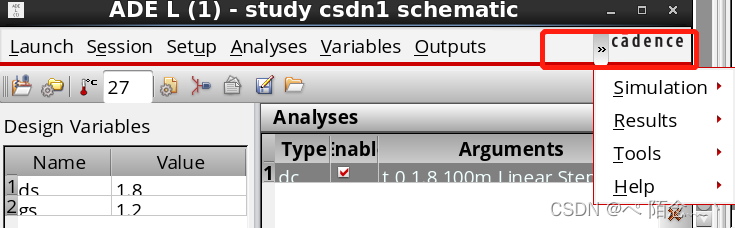

tool----> Component parameter----设置后点击绿色的按钮
器件参数扫描的是 VGS，也就是说看不同VGS情况下，所对应VDS与ID之间的关系，是曲线族，如果不参数扫描的话就是一条曲线。
在弹出的窗口中，按照下面的设置。
Variable：双击，选择变量名 ，这里选择vgs
Value：值，默认即可
Range Type：变量改变方式。可以选择从A至B，可以选择中心点和左右偏移
Step Mode：设置步长以怎样的方式变化，这里选择线性步长

![在这里插入图片描述](https://img-blog.csdnimg.cn/9d499118309c44579f116c319b895475.png
