DMA数据转运

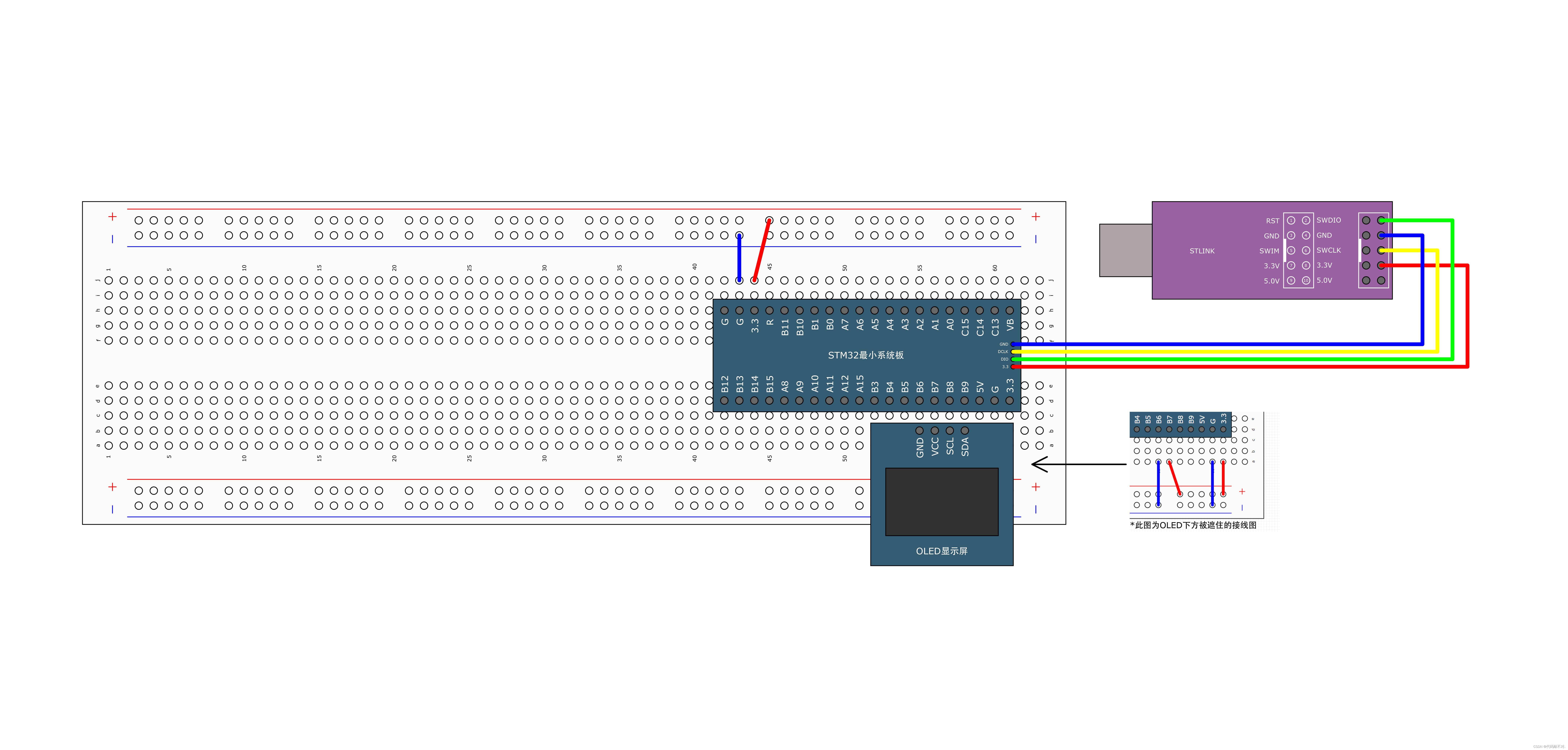

在这里插入图片描述

第一步，RCC开启DMA的时钟
第一步，直接调用DMA_Init，初始化这里各个参数，包括外设和存储器站点的起始地址，数据宽度，地址是否自增、方向、传输计数器、是否需要自动重装，选择触发源、通道优先级，那这所有的参数，通过一个结构体，就可以配置好了。

第三步，就可以进行开关控制，DMA_Cmd，给指定的通道使能，就完成了。
那在这里，如果你选择的是硬件触发不要忘了在对应的外设调用一下XXX_DMACmd，开启一下触发信号的输出；如果你需要DMA的中断，那就调用DMA_ITConfig，开启中断输出，再在NVIC里，配置相应的中断通道，然后写中断函数就行了。

第四步，在运行的过程中，如果转运完成，传输计数器清0了。这时想再给传输计数器赋值的话，就DMA失能、写传输计数器、DMA使能，这样就行了。

DMA库函数

void DMA_DeInit(DMA_Channel_TypeDef* DMAy_Channelx);//恢复缺省配置
void DMA_Init(DMA_Channel_TypeDef* DMAy_Channelx, DMA_InitTypeDef* DMA_InitStruct);//初始化
void DMA_StructInit(DMA_InitTypeDef* DMA_InitStruct);//结构体初始化
void DMA_Cmd(DMA_Channel_TypeDef* DMAy_Channelx, FunctionalState NewState);//使能
void DMA_ITConfig(DMA_Channel_TypeDef* DMAy_Channelx, uint32_t DMA_IT, FunctionalState NewState);//中断输出使能
void DMA_SetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx, uint16_t DataNumber); //设置当前计数器，给传输计数器写数据的
uint16_t DMA_GetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx);//获取当前数据寄存器，是返回传输计数器的值
FlagStatus DMA_GetFlagStatus(uint32_t DMAy_FLAG);//获取标志位状态
void DMA_ClearFlag(uint32_t DMAy_FLAG);//清除标志位
ITStatus DMA_GetITStatus(uint32_t DMAy_IT);//获取中断状态
void DMA_ClearITPendingBit(uint32_t DMAy_IT);//清除中断挂起位

初始化第一步，RCC开启DMA的时钟
注意：这里开启DMA时钟的时候，根据型号不同开启时钟参数也不同
在这里插入图片描述

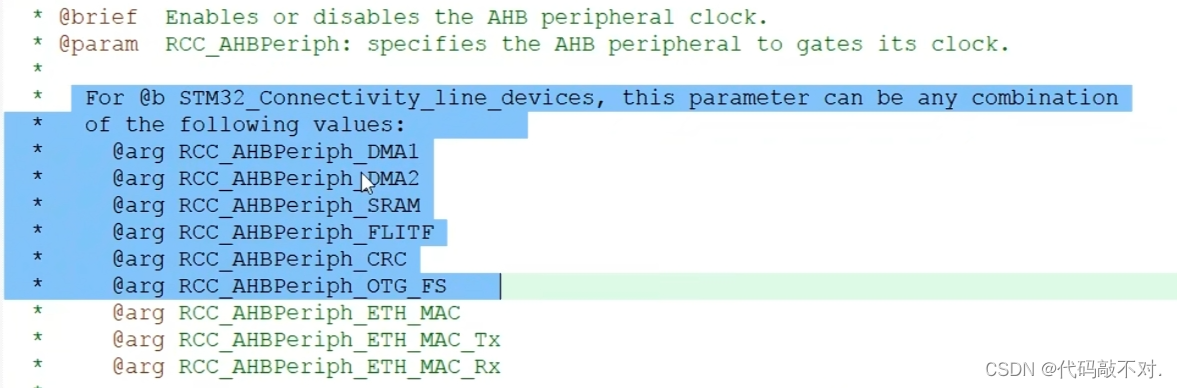

这里说的是，对于互联型设备，这个参数可以是上面这些值的组合。互联型是STM32F105/107的型号。

在这里插入图片描述

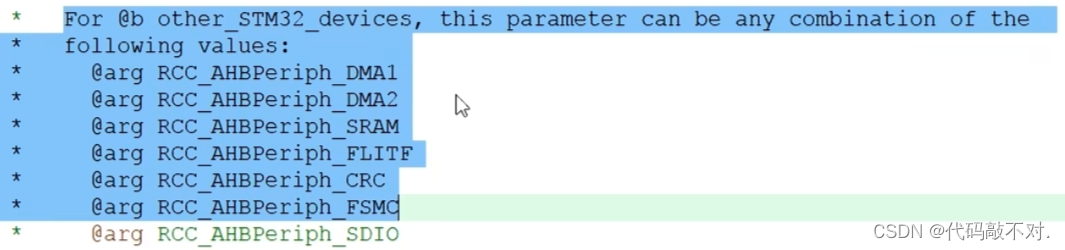

对于其他设备，这个参数是上面的组合，我们是STM32F103所以选这个列表参数。

在这里插入图片描述

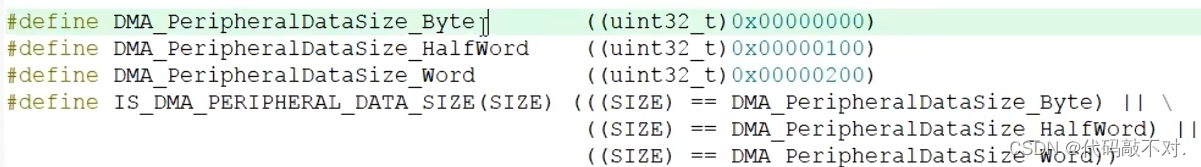

字节，uint8_t
半字，uint16_t
字，uint32_t

在这里插入图片描述
第一个是外设站点为DST，目的地，传输方向是：存储器站点到外设站点
第二个是外设站点为SRC，源端，传输方向是：外设站点到存储器站点
打算把DataA放在外设站点，把DataB放在存储器站点，传输方向是：外设站点到存储器站点

在这里插入图片描述
第一个是循环模式，就是传输计数器自动重装。
第二个是正常模式，就是传输计数器不自动重装，自减到0后停下来。
这里我们转运数组是，存储器到存储器的传输，所以选正常模式。

MyDMA.c

#include "stm32f10x.h"                  // Device header

uint16_t MyDMA_Size;  //定义全局变量，用于Init函数的Size，供Transfer函数使用

/**
*函数:DMA初始化
*参数：AddrA  源数组的首地址
*参数：AddrB  目的数组的首地址
*参数：size转运的数据大小
*/
void MyDMA_Init(uint32_t AddrA, uint32_t AddrB, uint16_t Size) //对于SRAM的数组，它的地址是编译器分配的，并不是固定的，是通过数组名来获取地址，这里把这个地址提取成初始化函数的参数。这样在初始化的时候，你相转运那个数组，就把哪个数组的地址传进来就行。
{

	MyDMA_Size = Size;  //初始化时，把size往全局变量也存一份

	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);  //开启时钟，DMA是AHB总线的设备

	DMA_InitTypeDef DMA_InitStructure;
	DMA_InitStructure.DMA_PeripheralBaseAddr = AddrA;  //外设站点的起始地址
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;  //外设站点的数据宽度。 以字节的方式传输
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Enable;  //外设站点的地址是否自增 。 地址自增
	DMA_InitStructure.DMA_MemoryBaseAddr = AddrB;   //存储器站点的起始地址。  给定形参AddrB
	DMA_InitStructure.DMA
