元件的放置

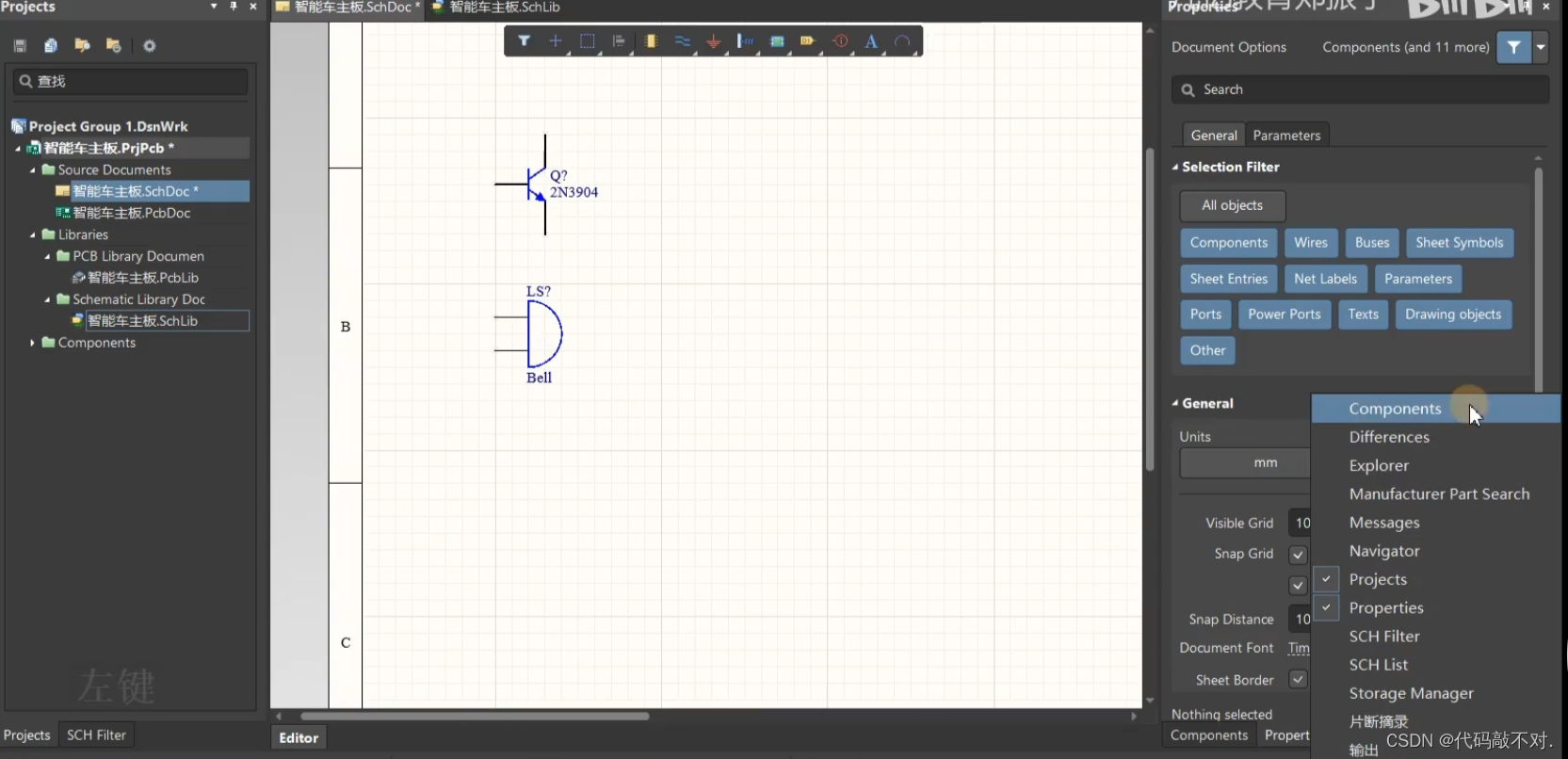

在原理图界面，在右下角，Panels 选择Components
在这里插入图片描述

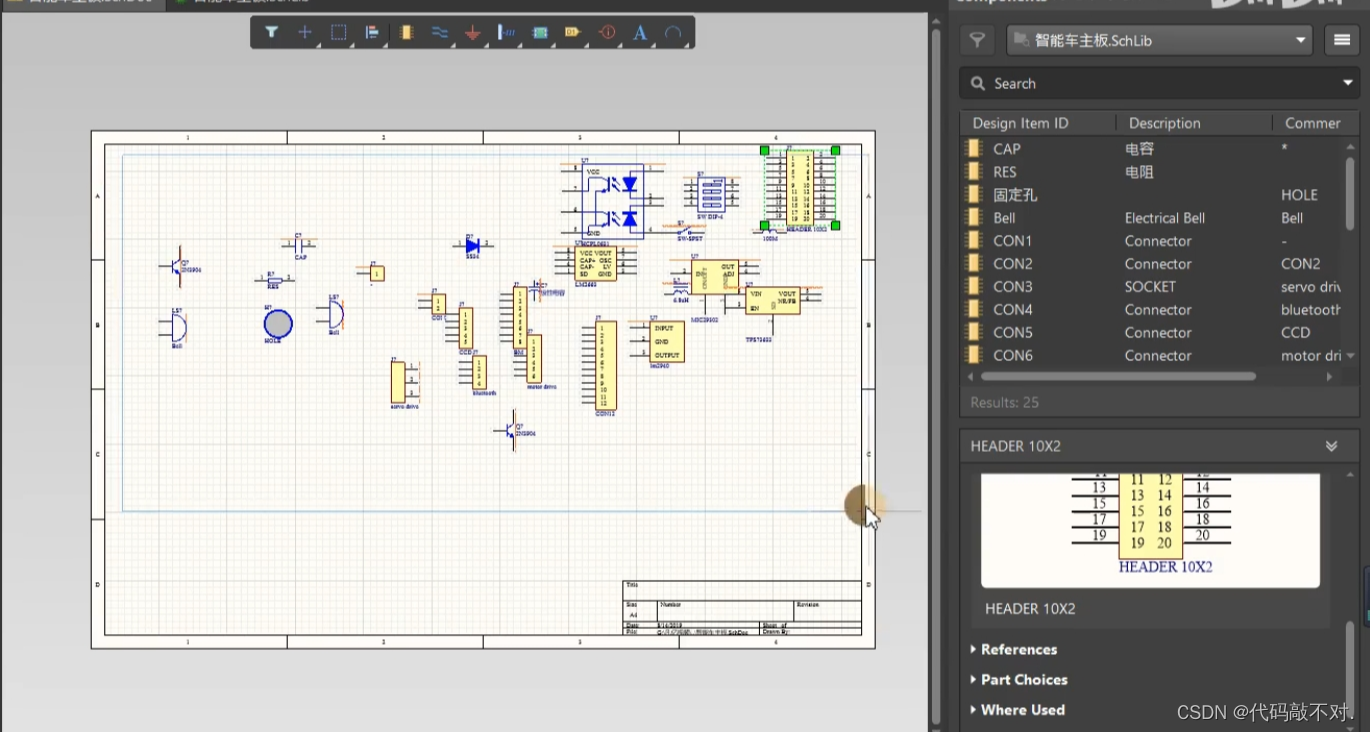

在自己元件库直接拖过来，放到原理图。
在这里插入图片描述

器件的复制和对齐

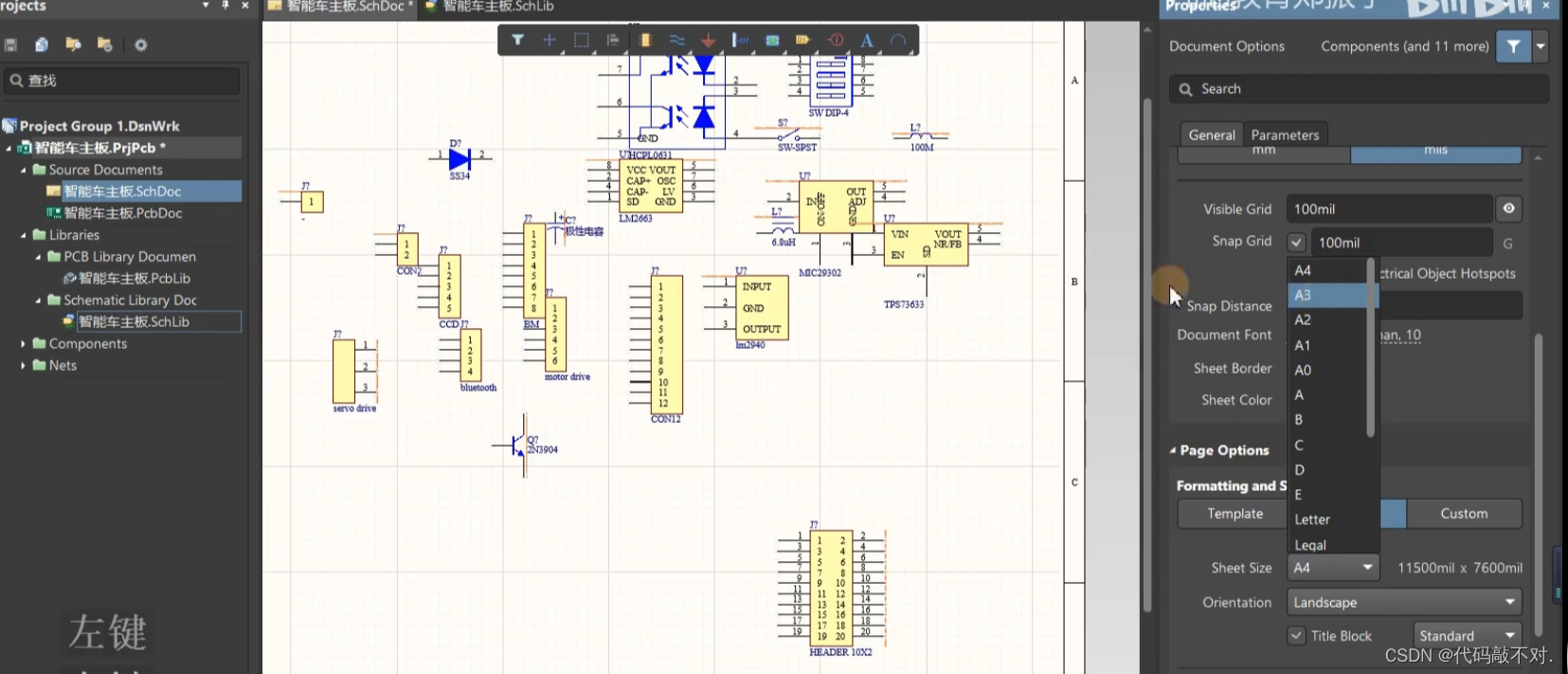

双击边缘，更改为A3纸
在这里插入图片描述

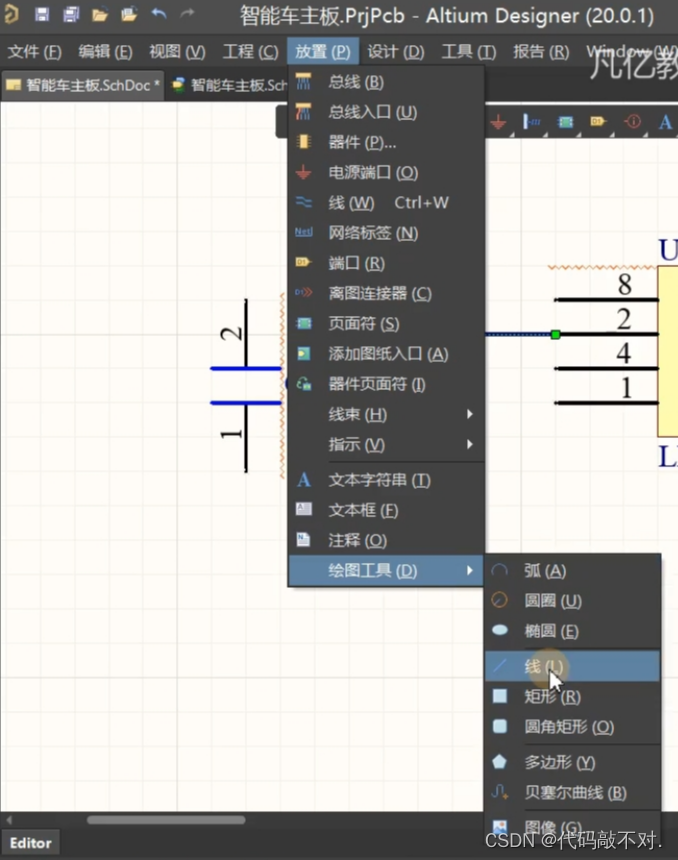

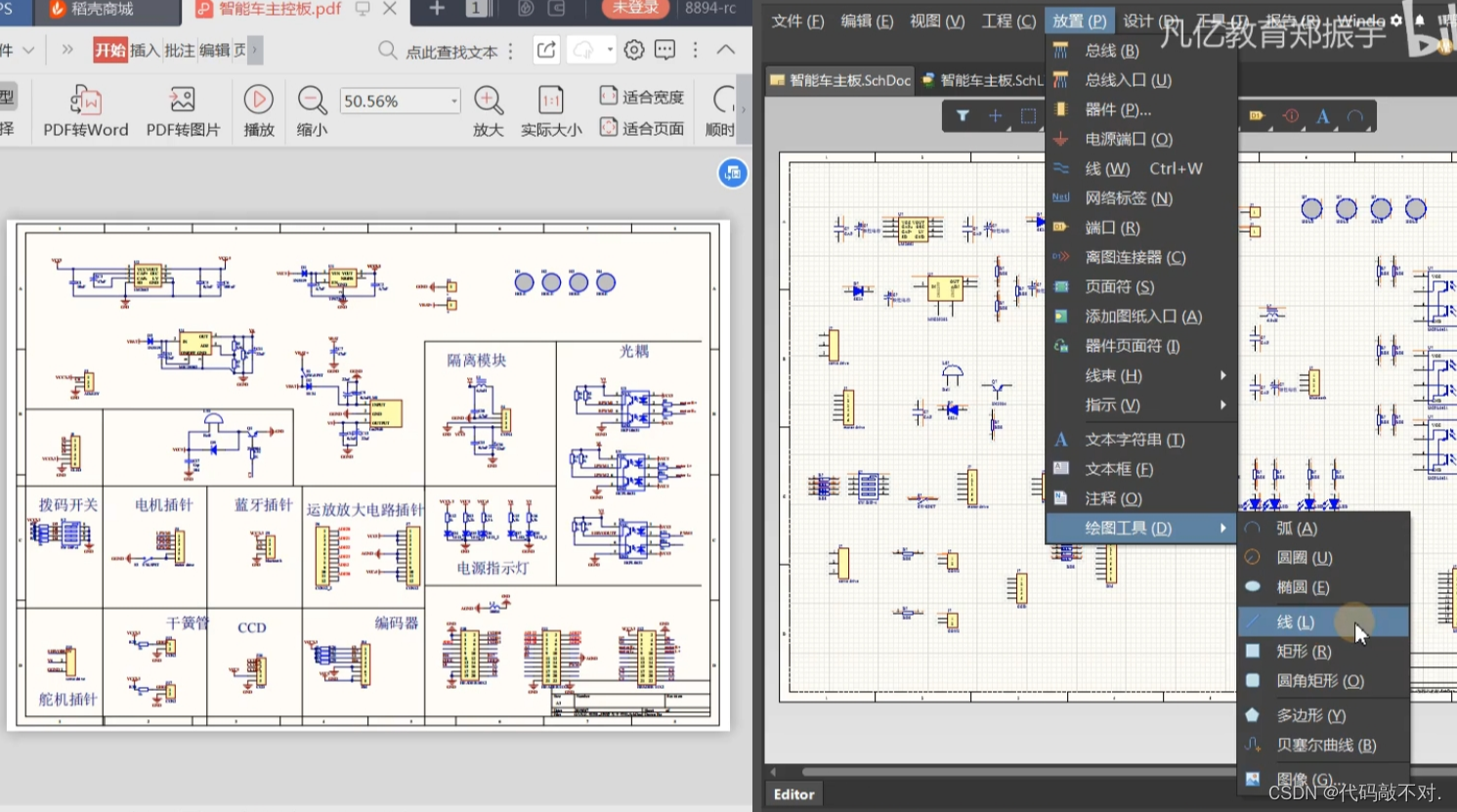

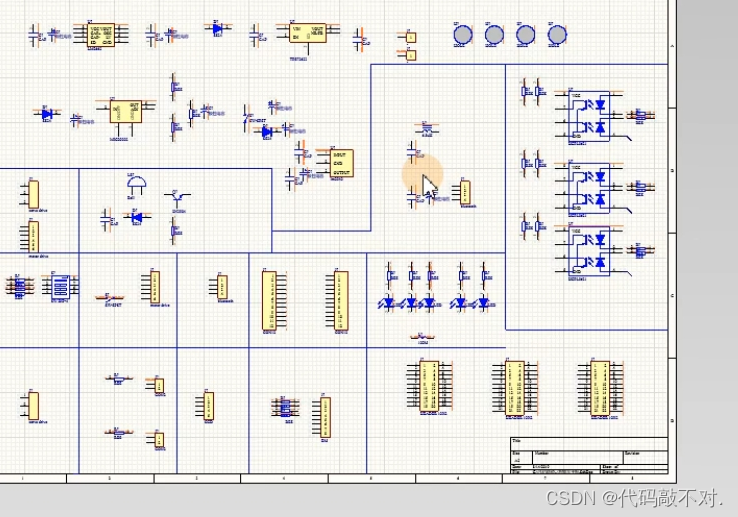

画方格，把元件给规划：放置——绘图工具——线

在这里插入图片描述
Shift+空格，可以改变走线的方式。一般用直角画。
在这里插入图片描述

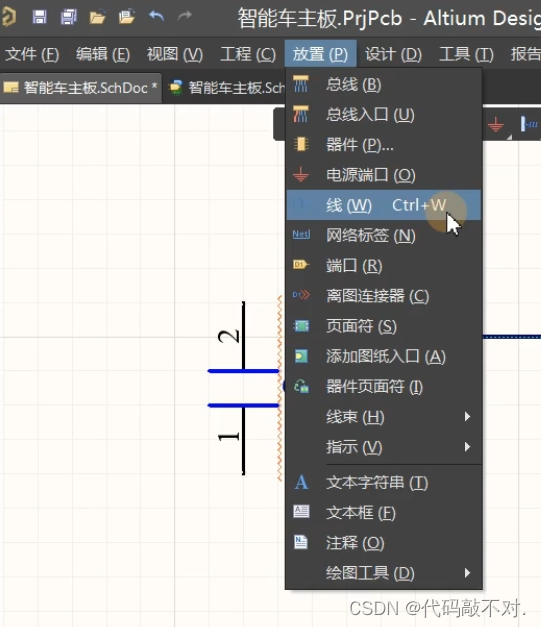

导线及NetLabel的添加

注：Ctrl+W是导线，是有电气属性的。
在这里插入图片描述
这个线（L）是辅助线，没有电气属性
在这里插入图片描述

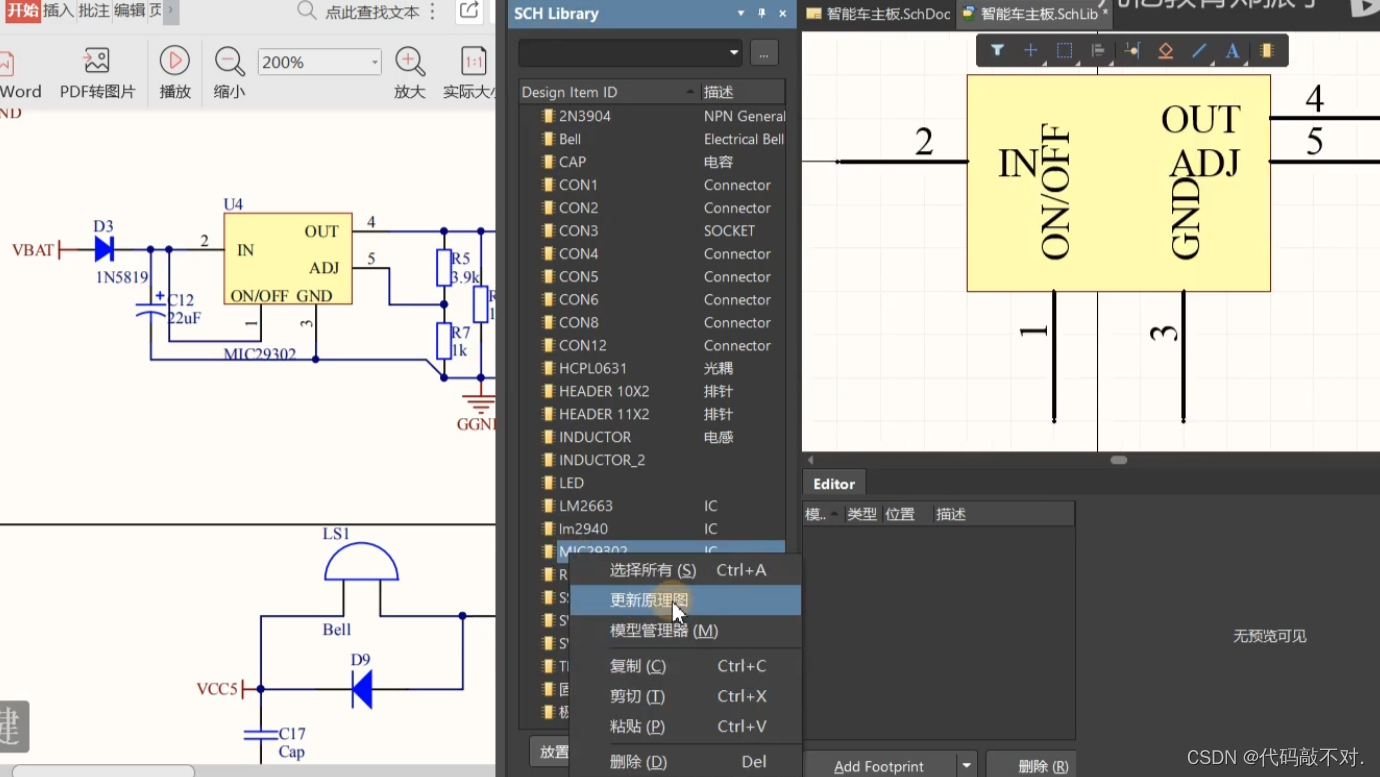

如原理图管脚画错了，到元件库里，找到管脚并改正，然后再单击右键——更新原理图。

在这里插入图片描述

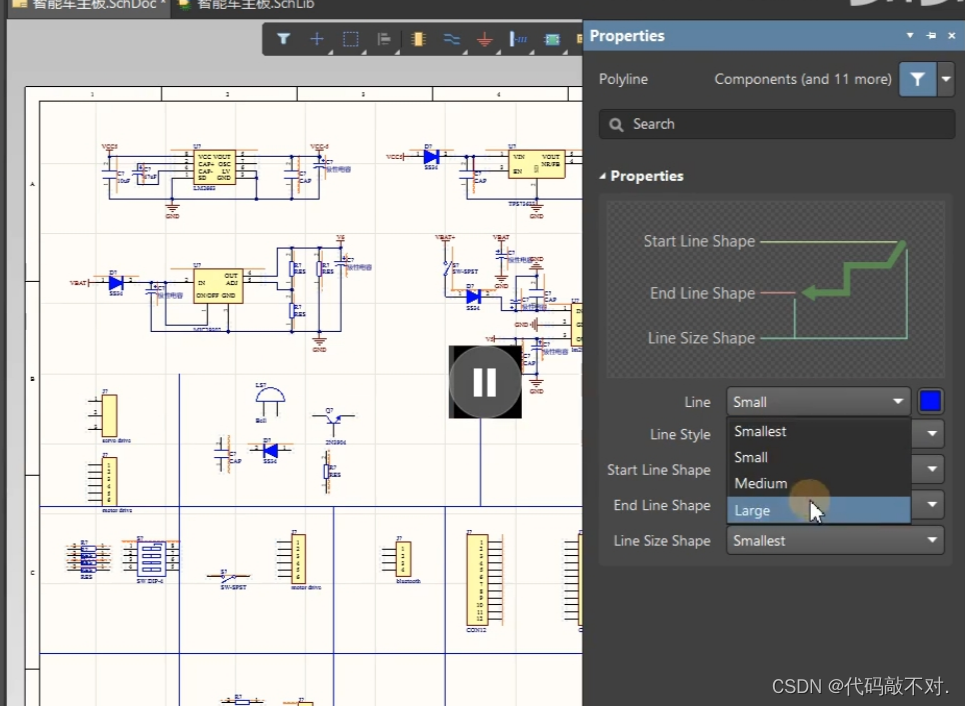

绘图线，如小了可以按Table键，在Line模块改大一些。
在这里插入图片描述

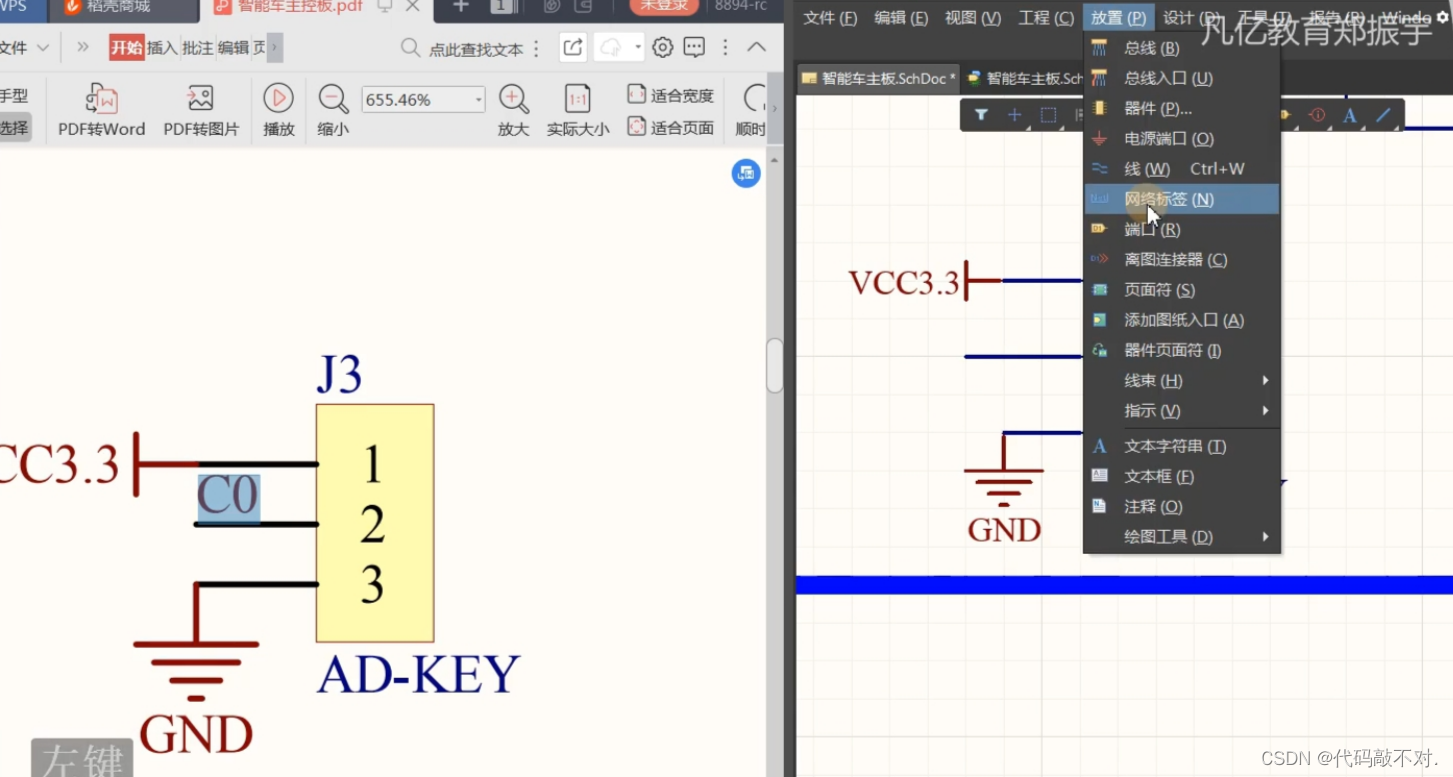

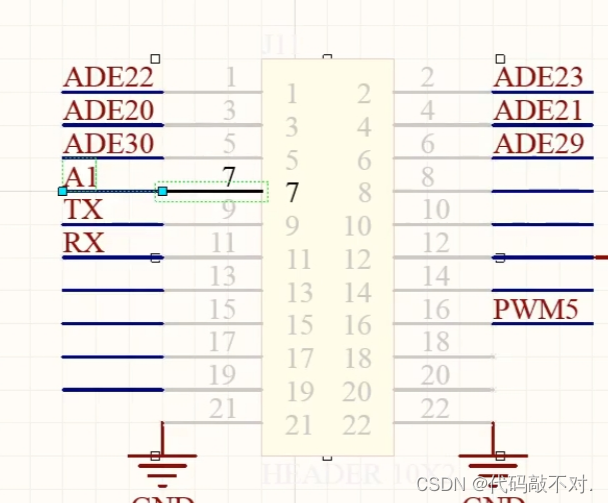

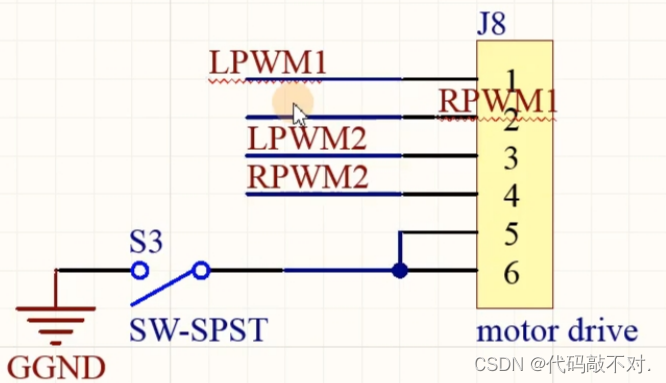

网络标签
在这里插入图片描述
导线连接完成
在这里插入图片描述

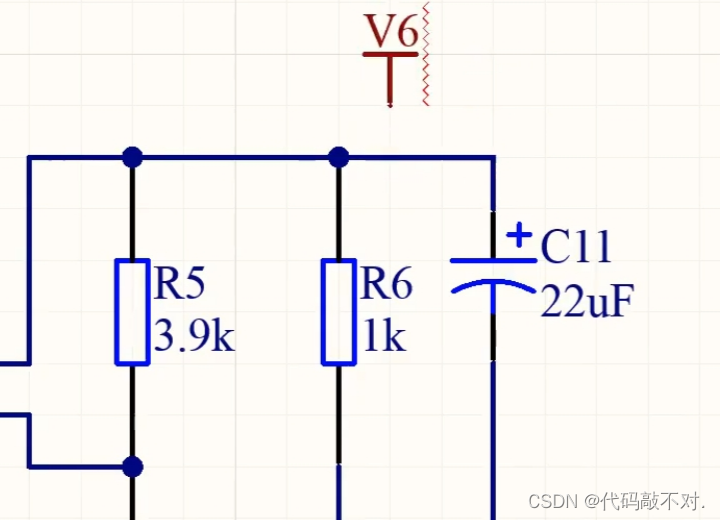

Value值核对

对Value值进行设置，就是对电容值进行设置

在这里插入图片描述

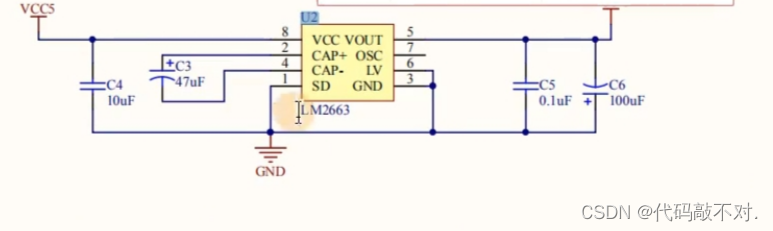

对器件进行编号U2。两钟方法：第一种：按照原理图的标号改

在这里插入图片描述

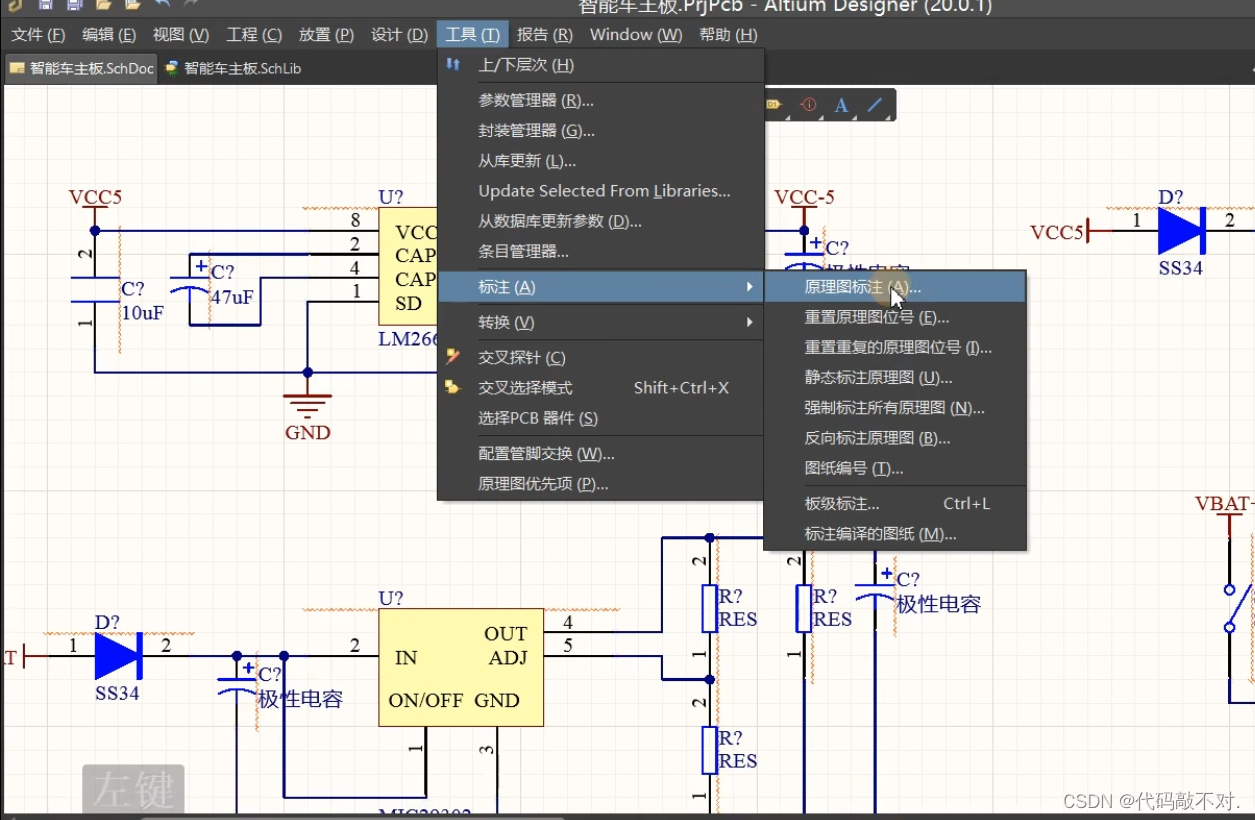

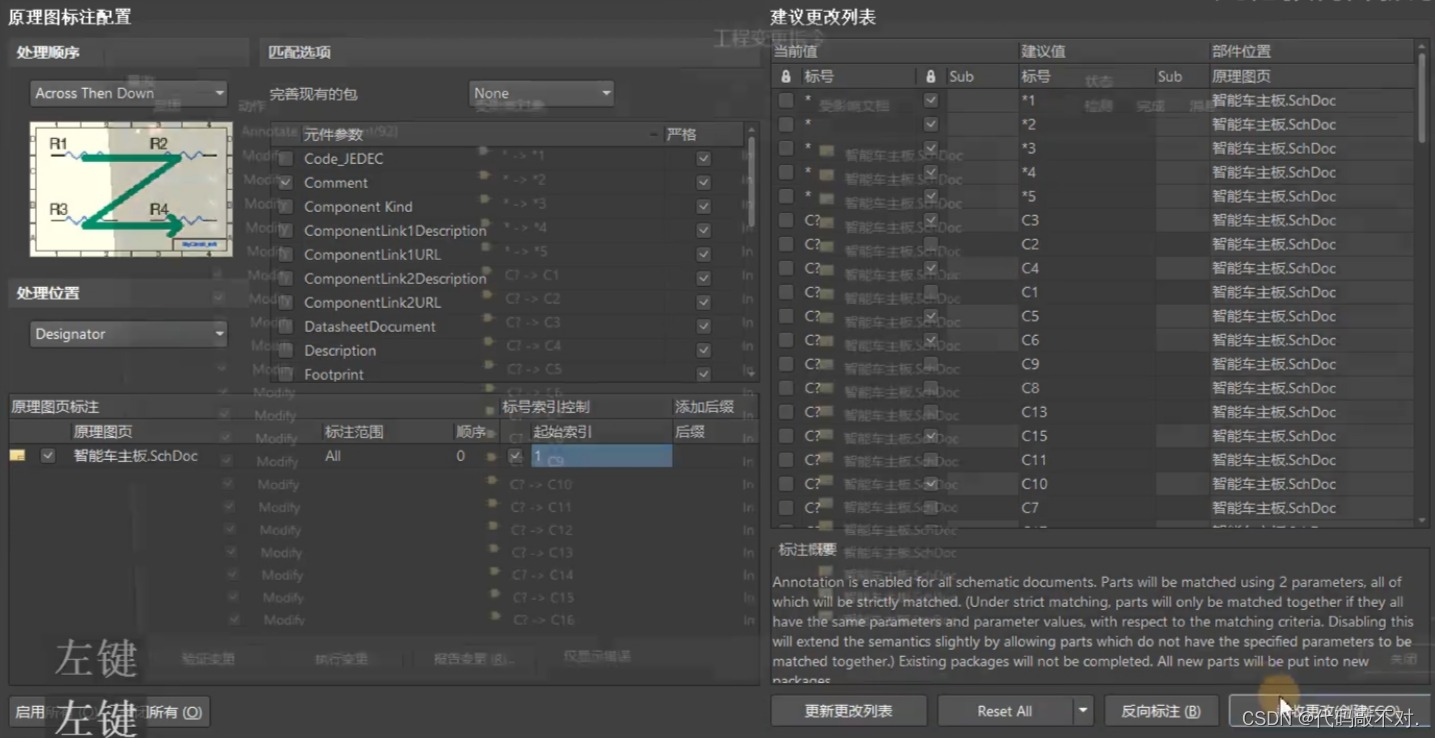

第二种：自己进行编号，按快捷键TAA，就可以进到位号编辑器里。
一般选取：从左到右，从下往上
在这里插入图片描述

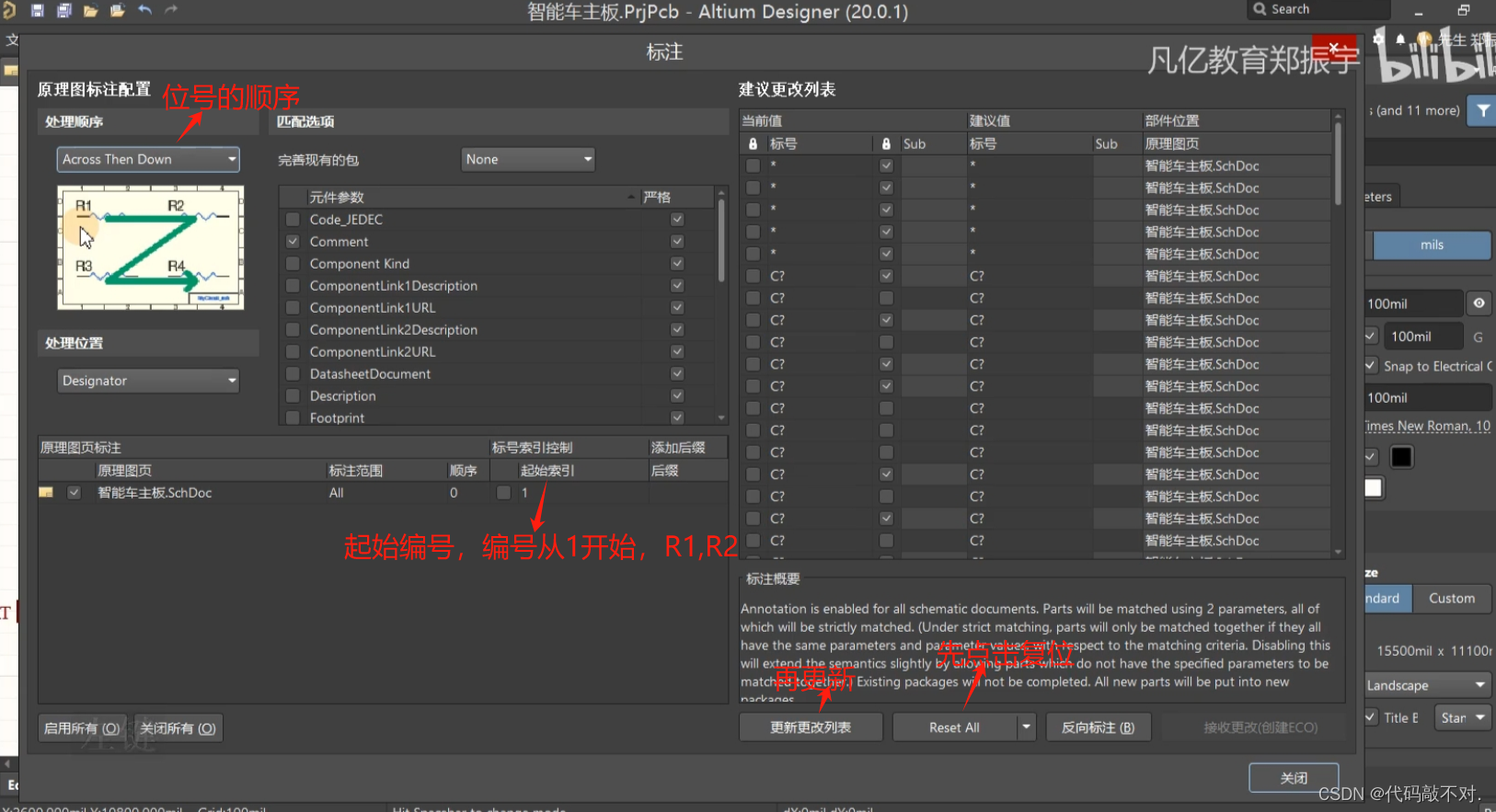

起始索引左边必须勾选
在这里插入图片描述
更新更改列表后，在点击——接收更改——执行变更
在这里插入图片描述
在这里插入图片描述
此次，按照给定的原理图进行更改。

封装的统一管理

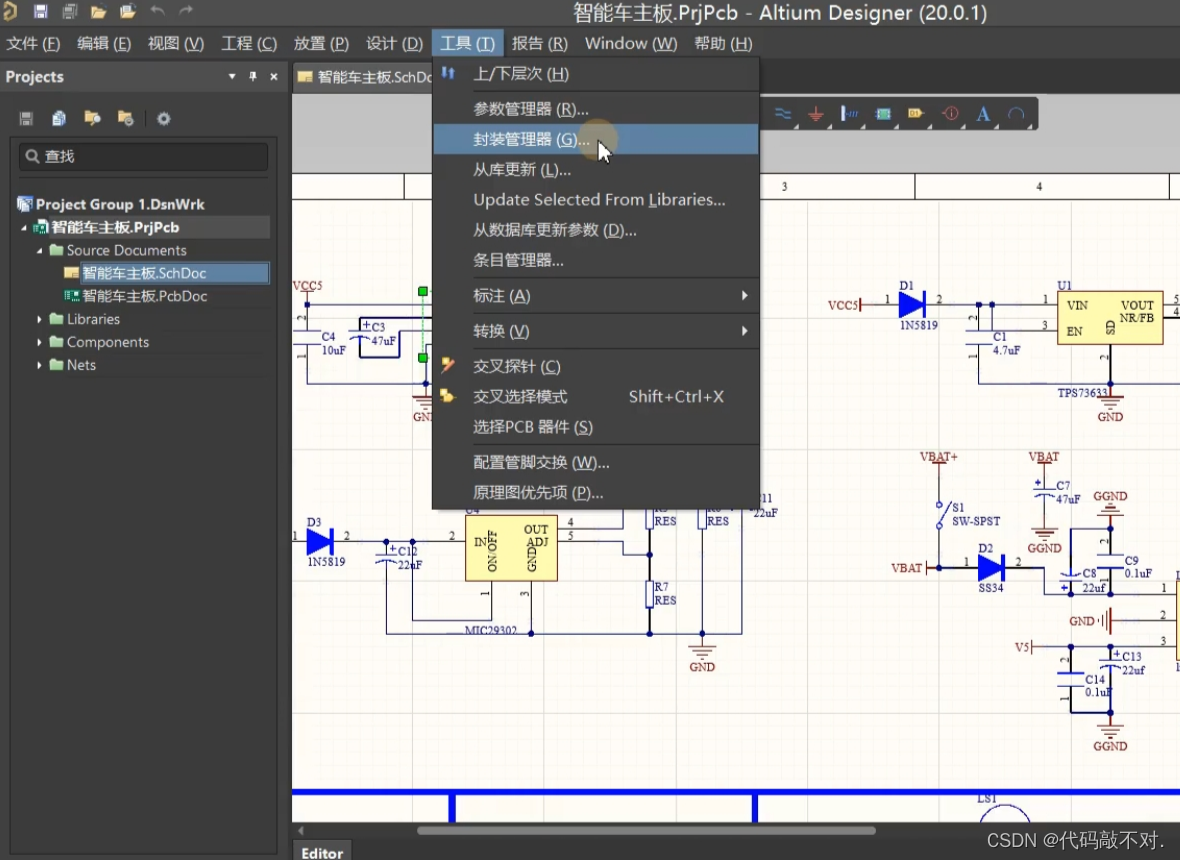

在工具——封装管理器
在这里插入图片描述

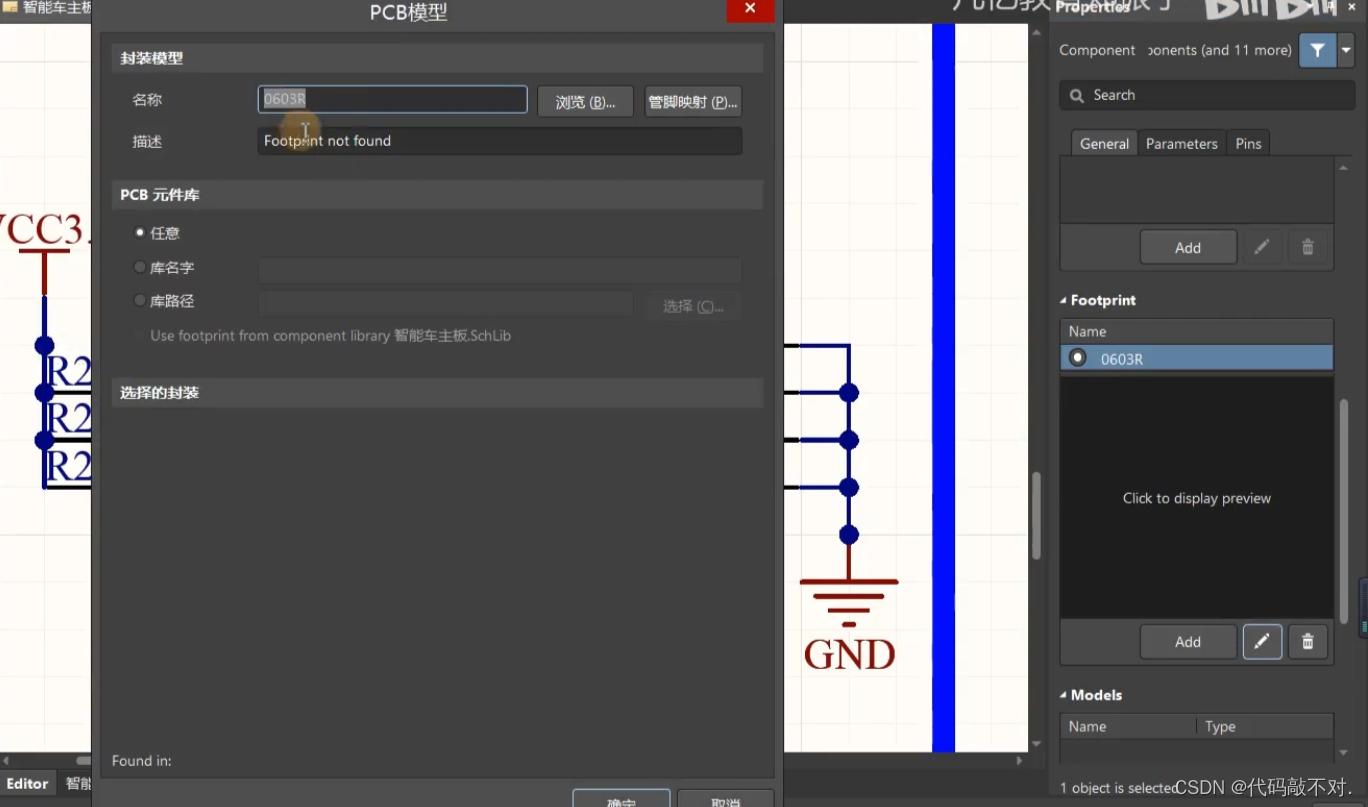

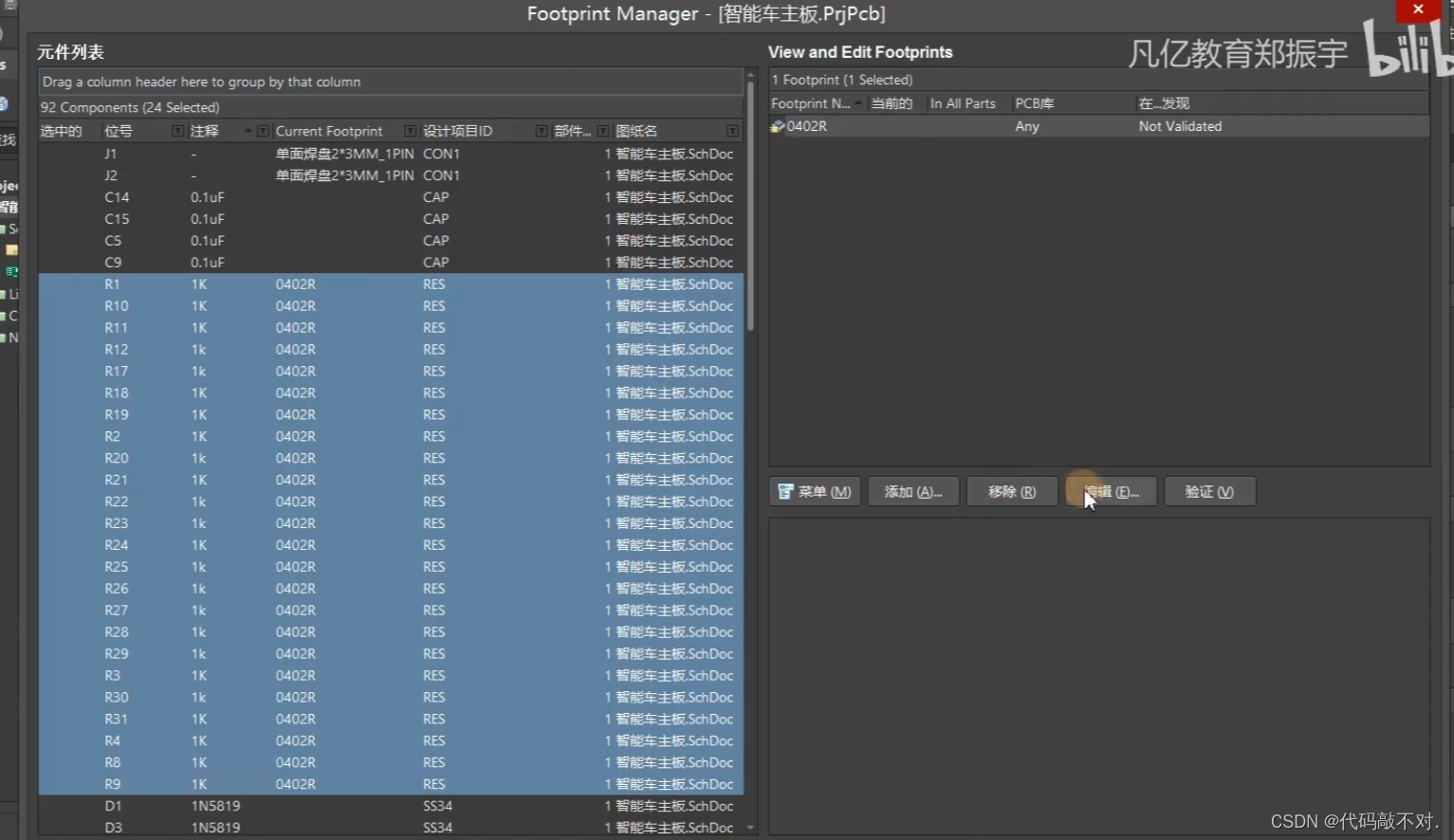

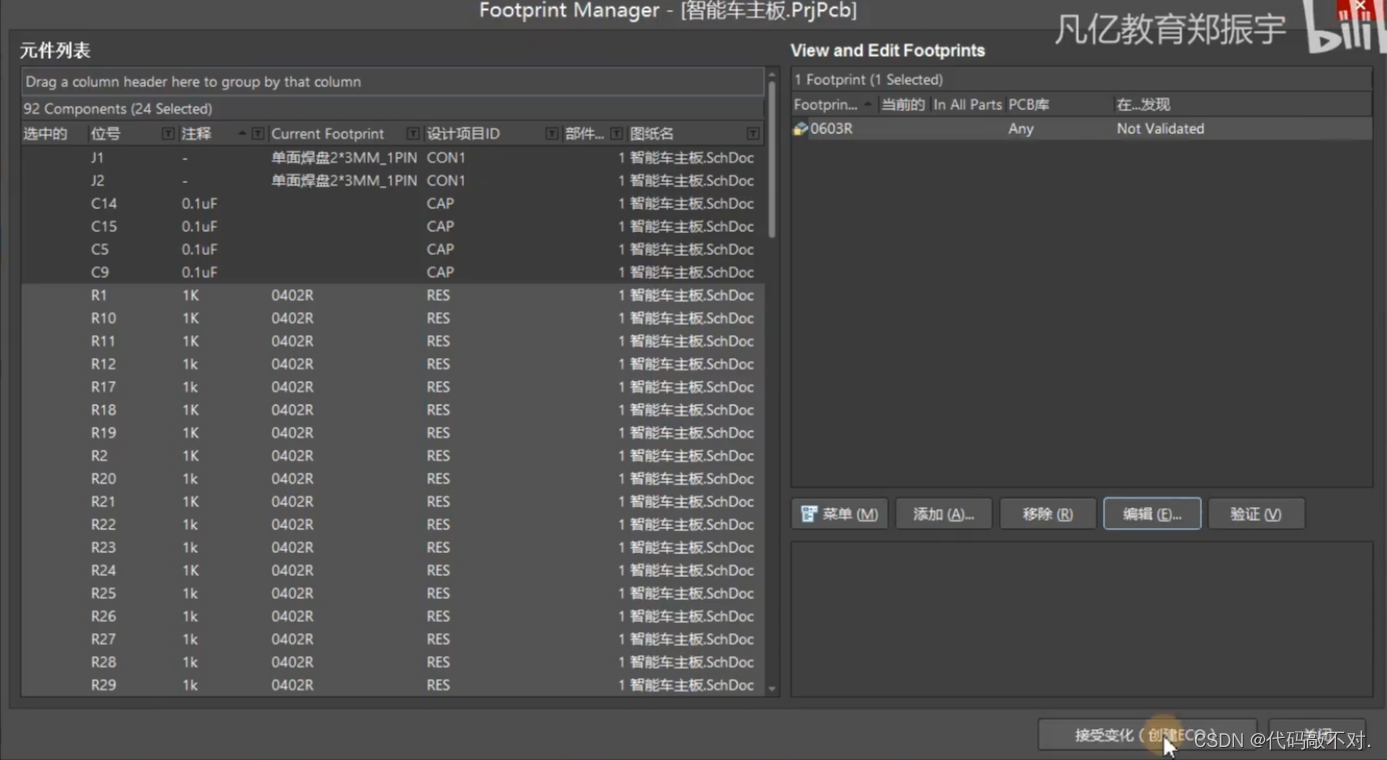

对封装管理进行整体编辑，把电阻0402改成0603封装：把1k电阻选中，然后点击——编辑

在这里插入图片描述

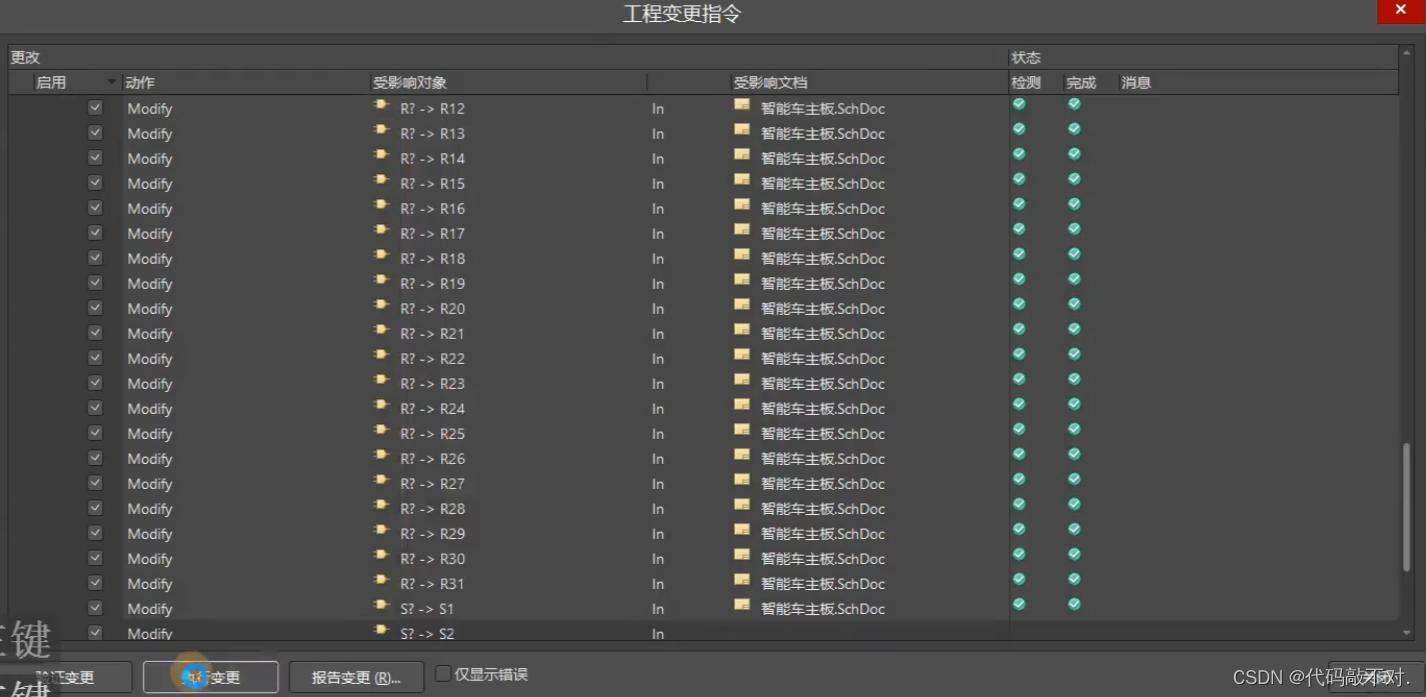

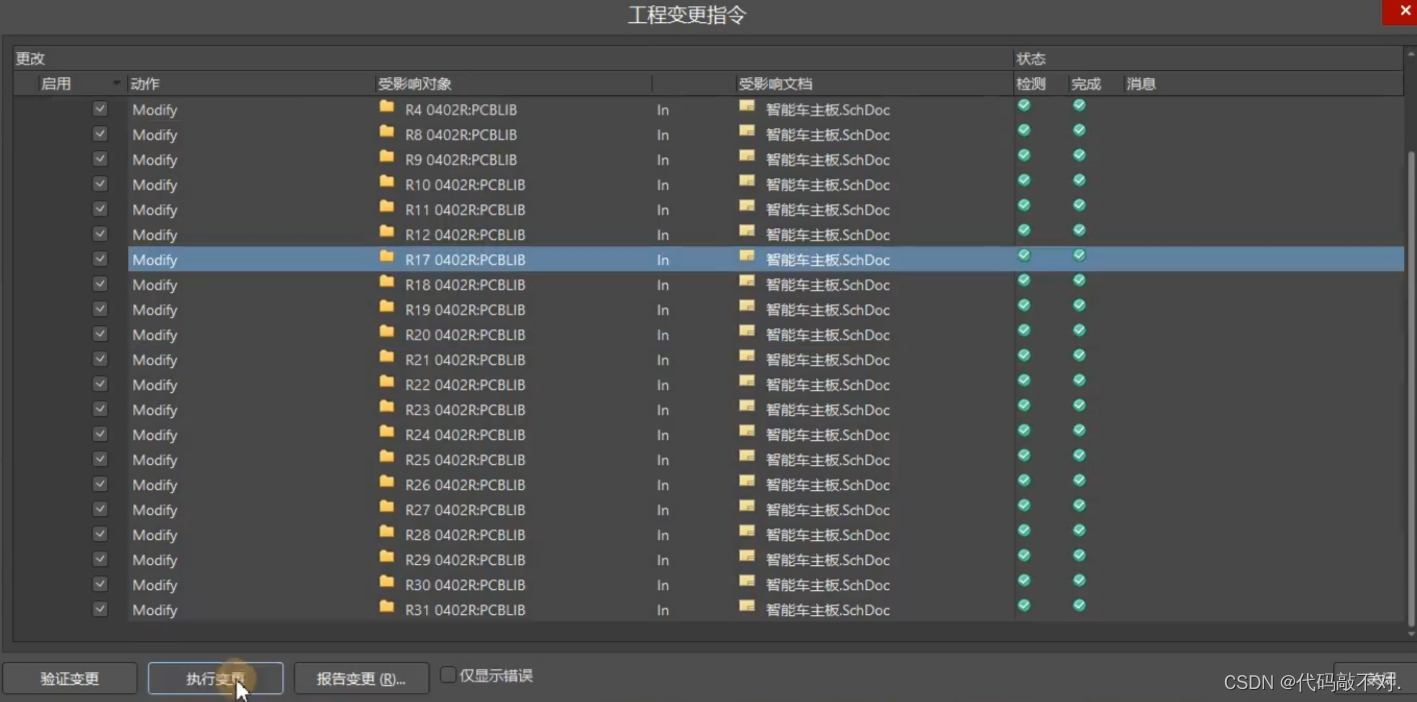

编辑完后——点击，接受变化——执行变更
在这里插入图片描述
在这里插入图片描述
如果一个一个改的话，双击电阻元件，变更。
在这里插入图片描述

原理图编译设置及检查

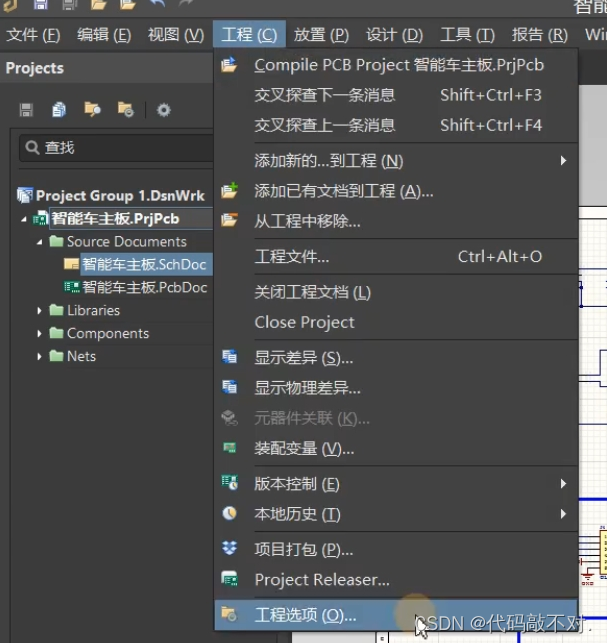

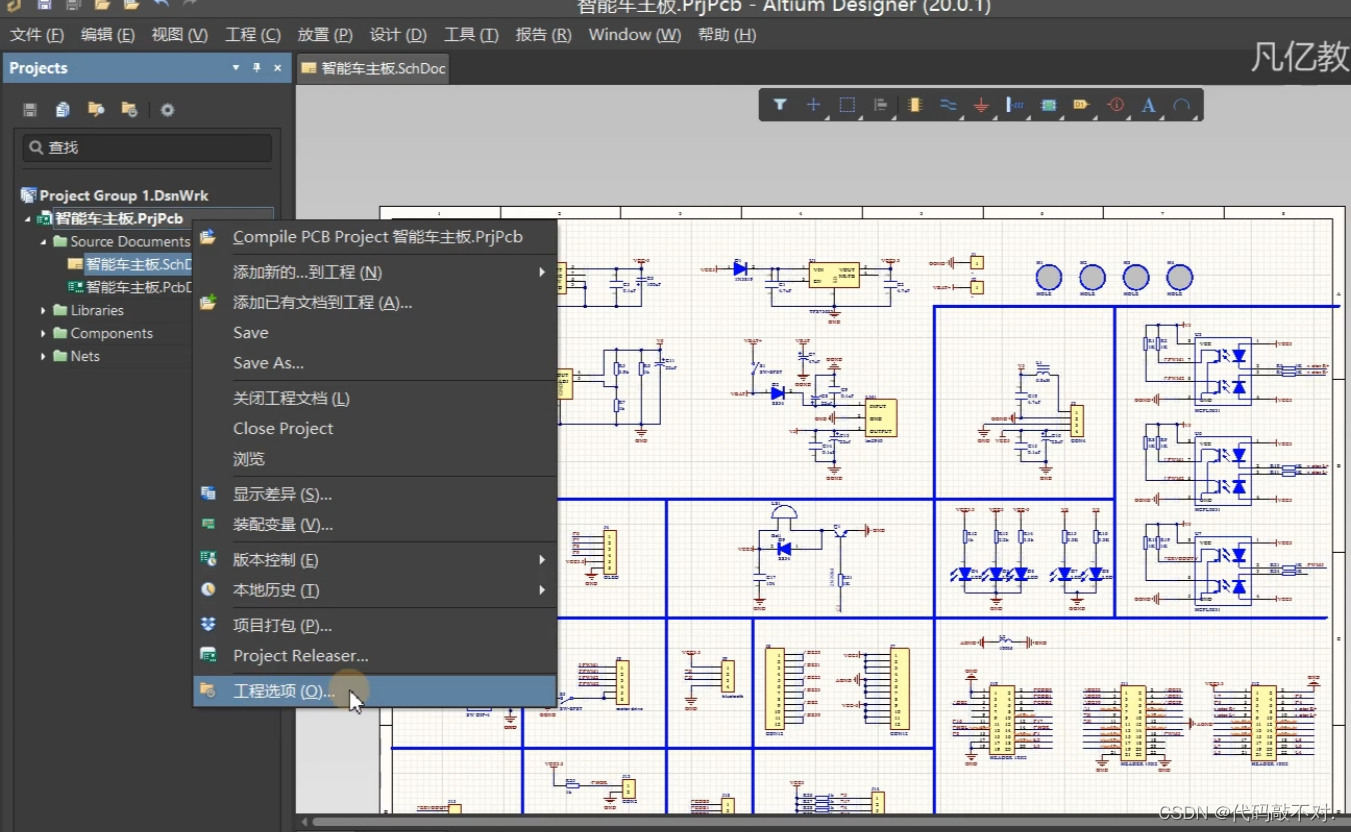

原理图编译，可以找出错误，在点击智能车主板.PrjPcb——工程选项

在这里插入图片描述
也可以在工程——工程选项

在这里插入图片描述

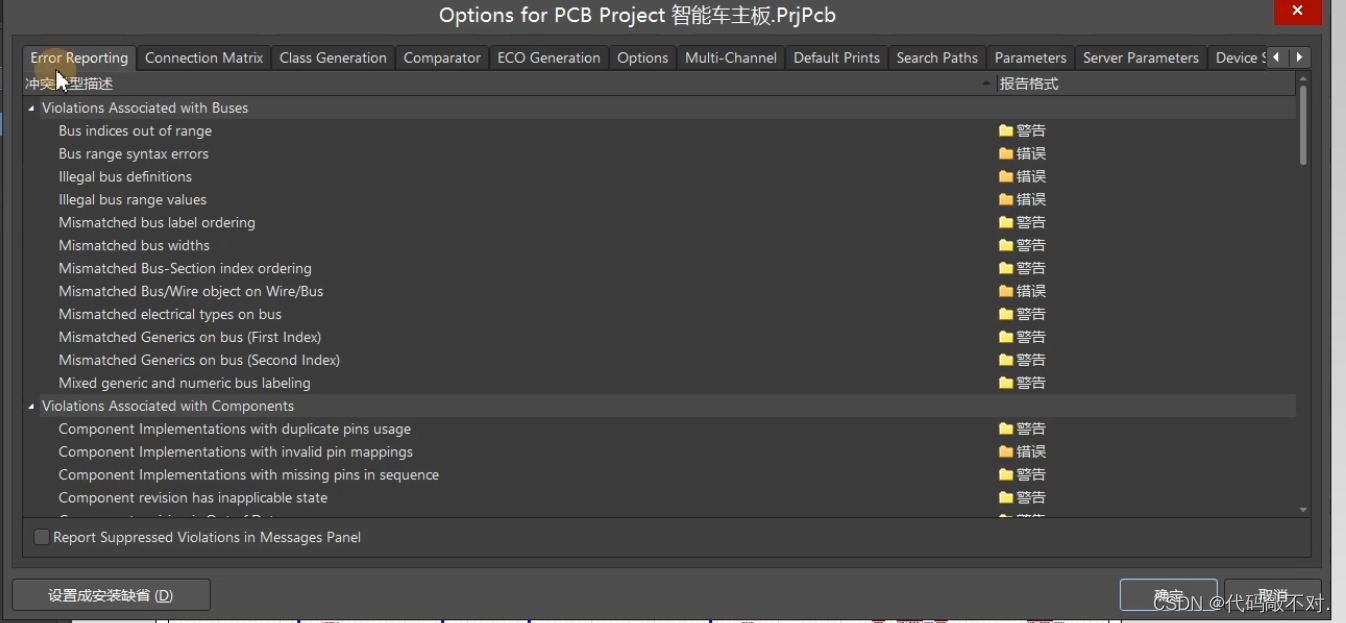

进入到报告错误界面

在这里插入图片描述

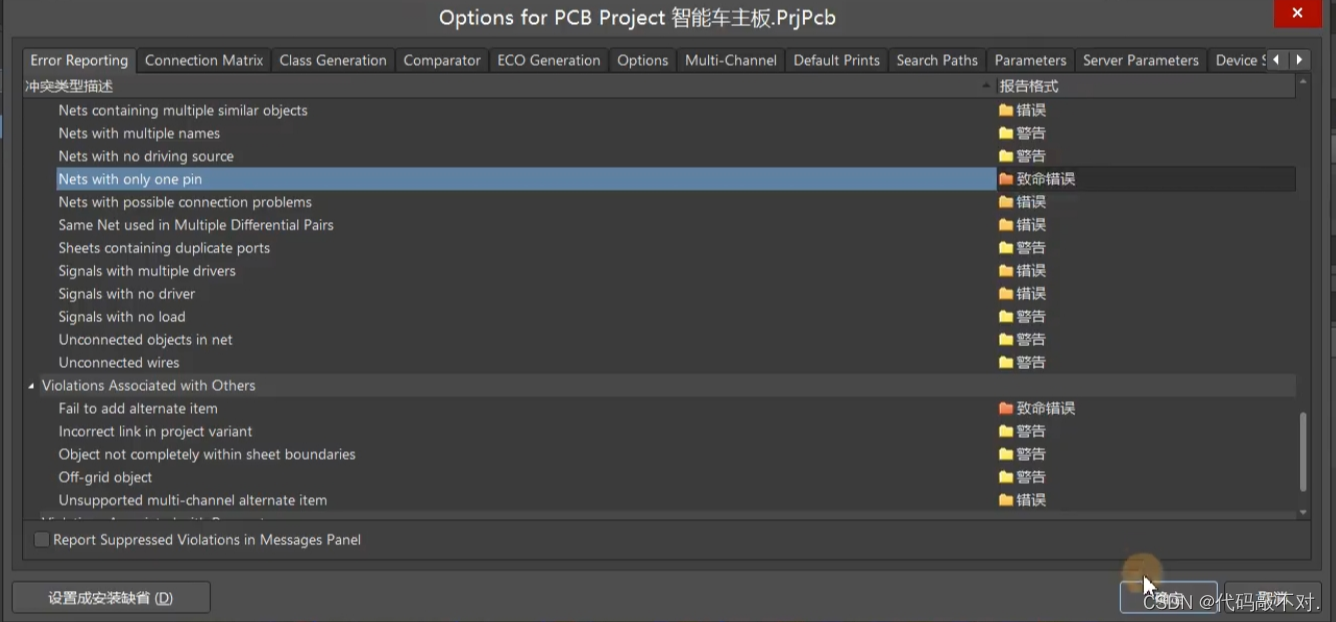

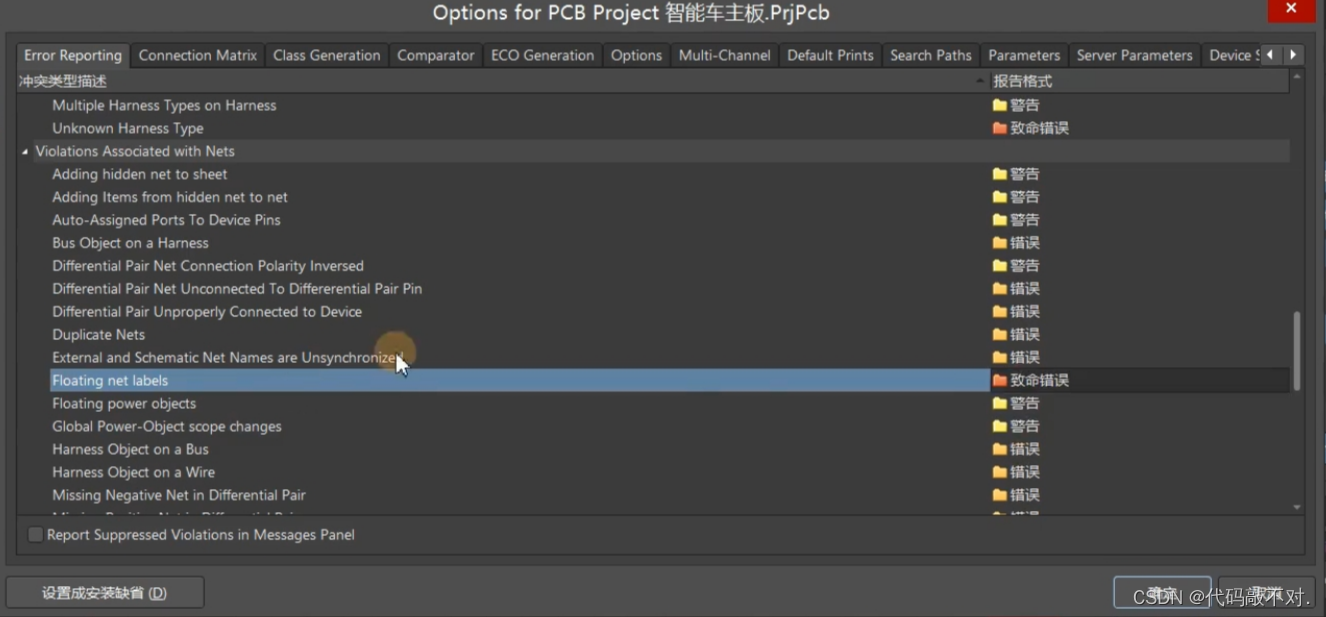

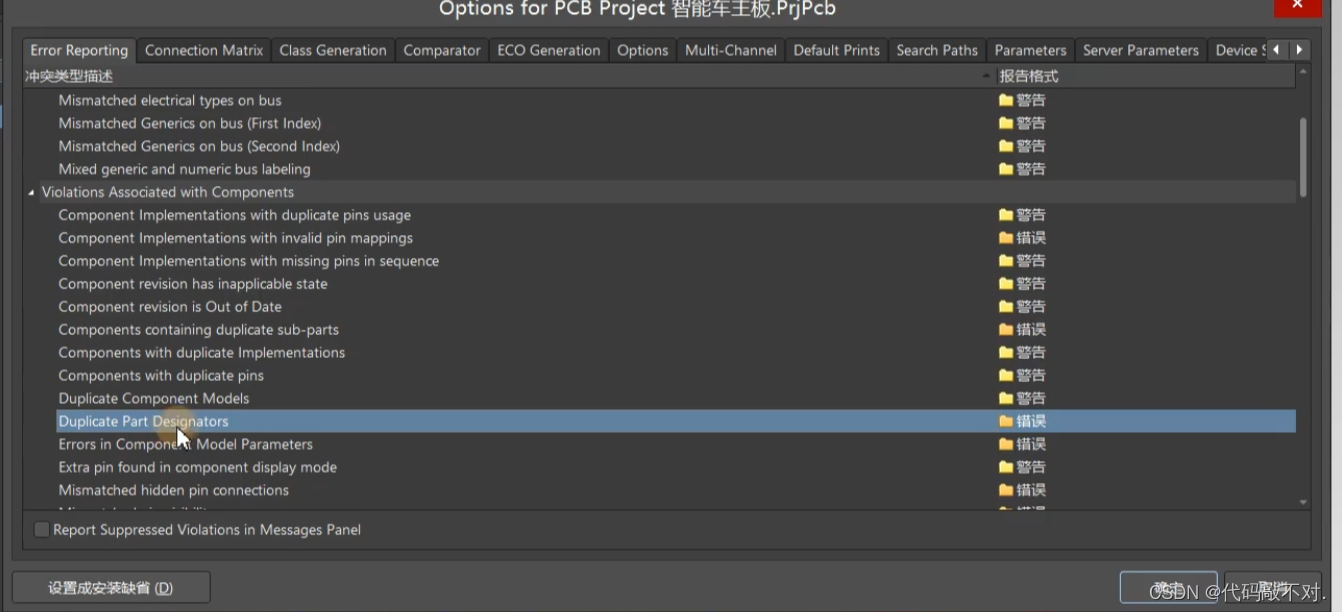

器件位号重复错误——选择致命错误（更直观）

在这里插入图片描述

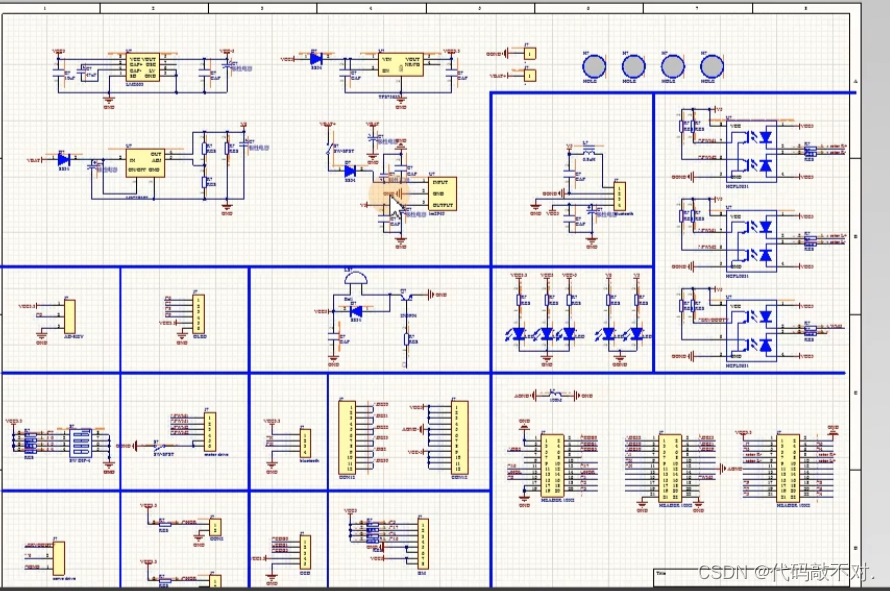

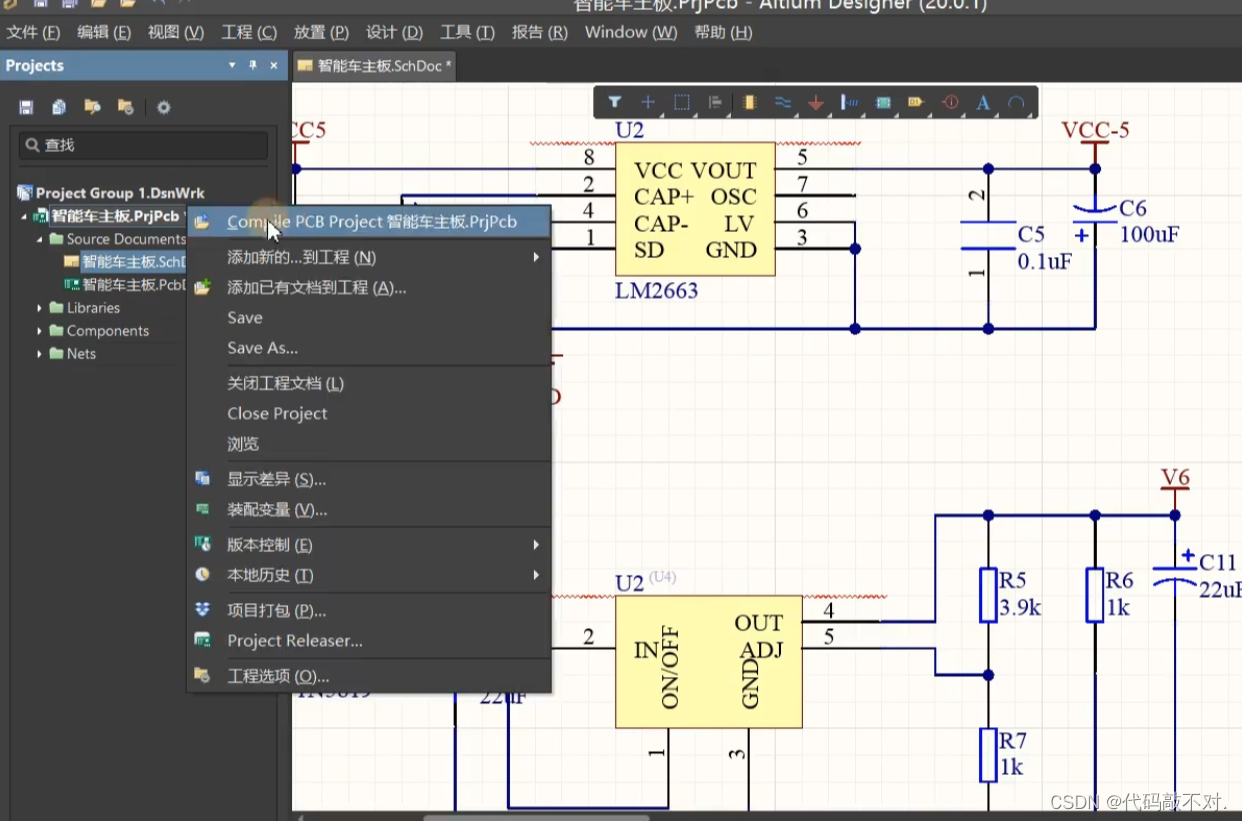

波浪就是报错——可以点击Compile 编译
在这里插入图片描述

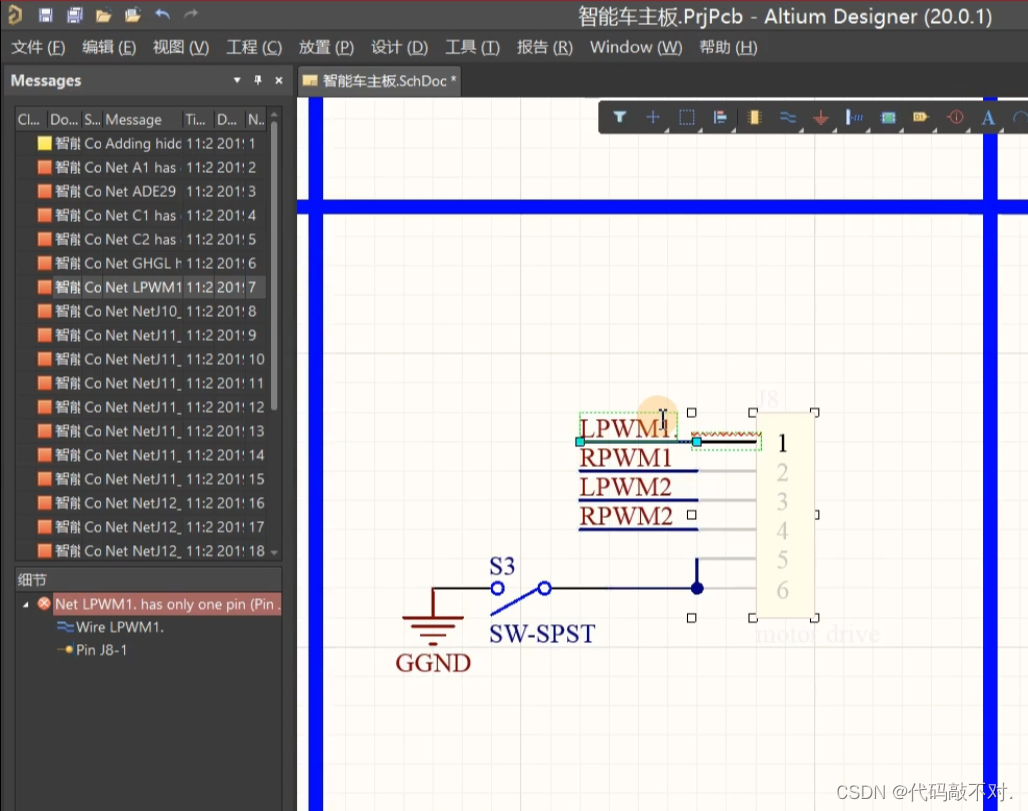

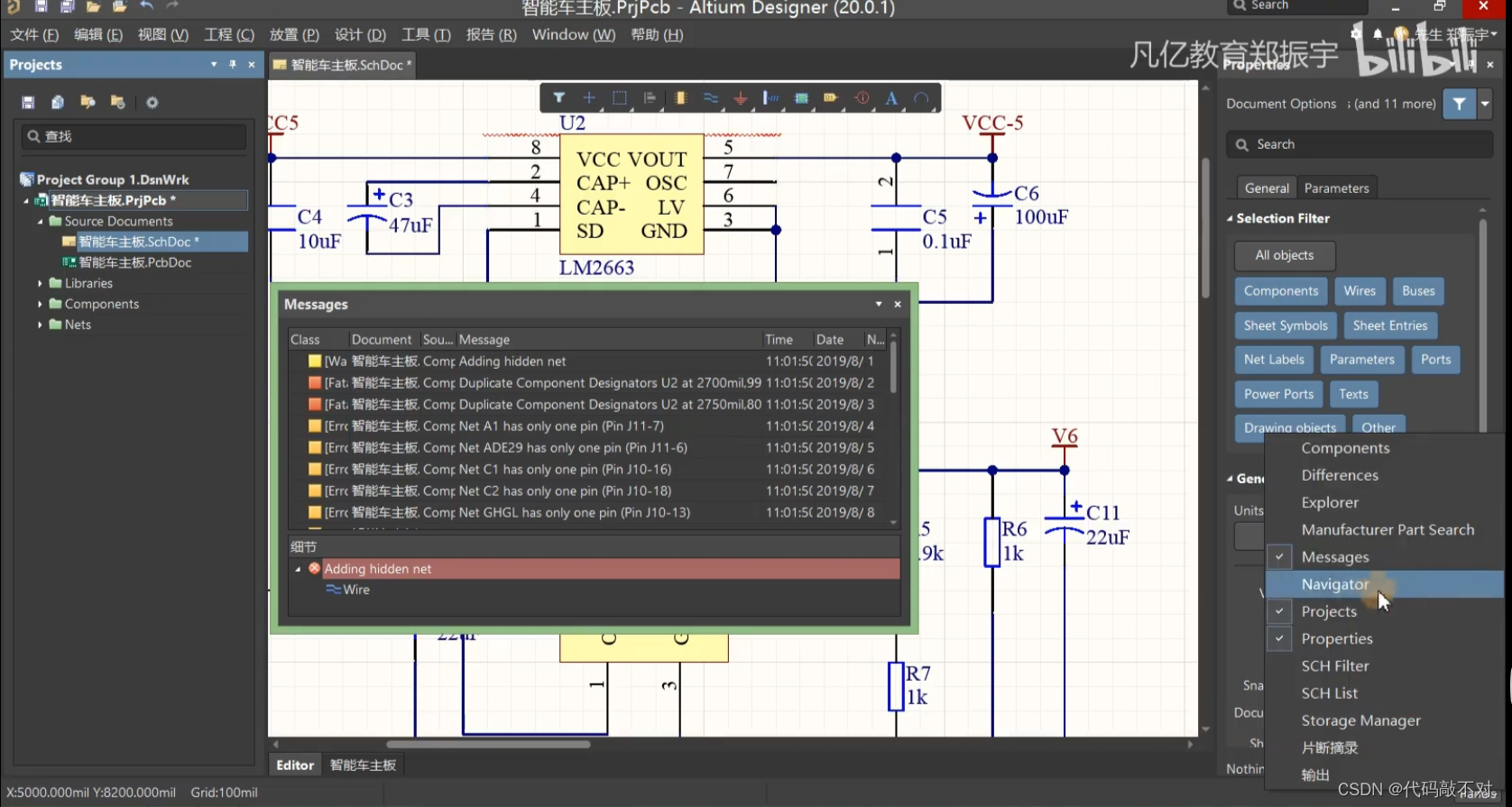

在右下角Panels，可以把Messages调用出来，红色框，双击会跳转错误位置

在这里插入图片描述
不知道该U几——在封装管理器，通过位号排序——看改成U几

网络悬乎

在这里插入图片描述
错误示范
在这里插入图片描述
在这里插入图片描述
单端网路错误
在这里插入图片描述

意思是这个只有一个网络，没有与其他地方连接，独立的。
要看是不是单端网络，不是的话就忽略
在这里插入图片描述
在这里插入图片描述

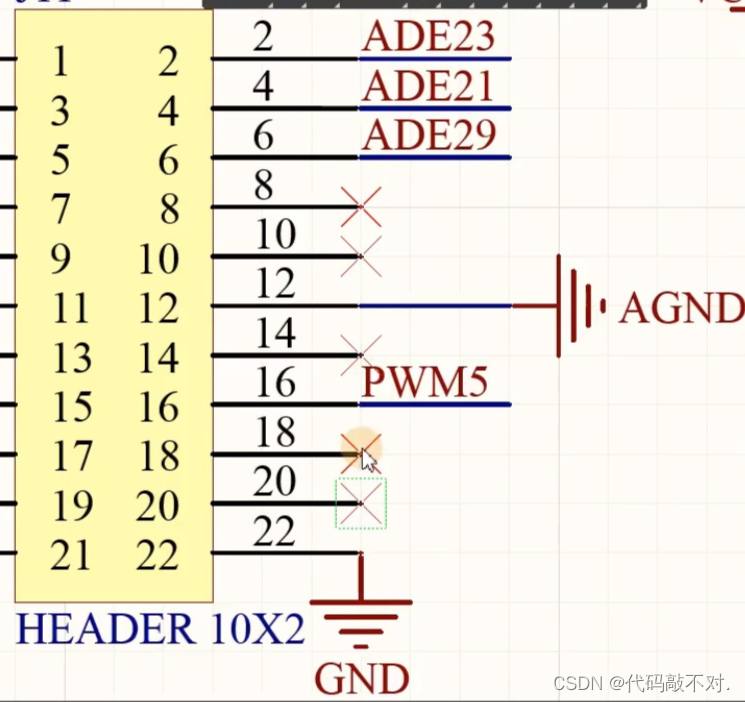

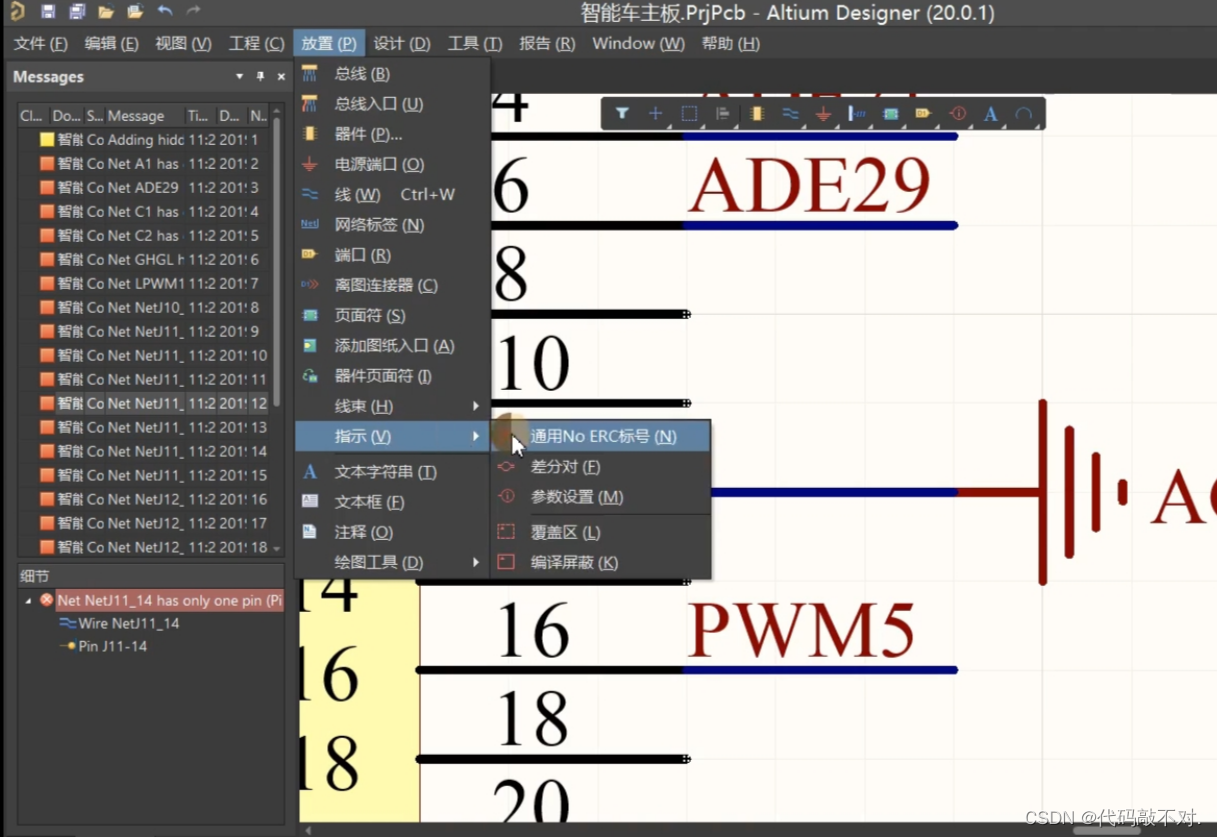

使用通用No ERC标号，表示不连接东西/导线

在这里插入图片描述
在这里插入图片描述
