cell delay可能为负值吗？

最新推荐文章于 2025-04-06 23:21:02 发布
最新推荐文章于 2025-04-06 23:21:02 发布
阅读量1.1k 收藏 2
点赞数 2
文章标签： arm开发 后端 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_61003348/article/details/126876792
版权
在特定条件下，如inputtransition过大、load极小、驱动足够强时，celldelay可能出现负值。这种情况涉及到信号传输效率与电路响应速度的极限问题，通常出现在高速数字电路设计中。理解并分析这种现象对于优化电路性能至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

答案是肯定的,理论上可能存在cell delay为负值的情况。

当input transition足够大

load足够小

驱动足够大

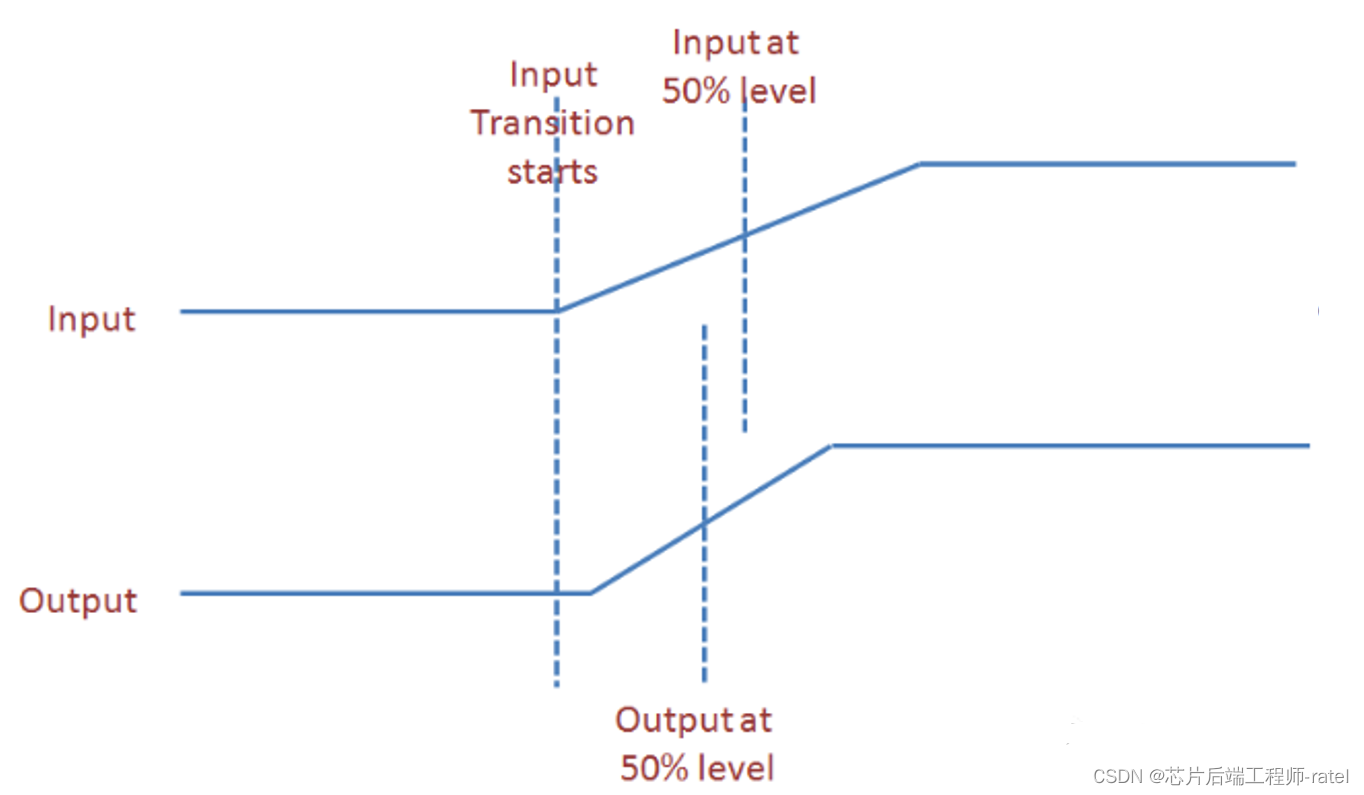

便会出现如下图cell delay为负的情况
