STM32按键控制LED灯

1.1 介绍：

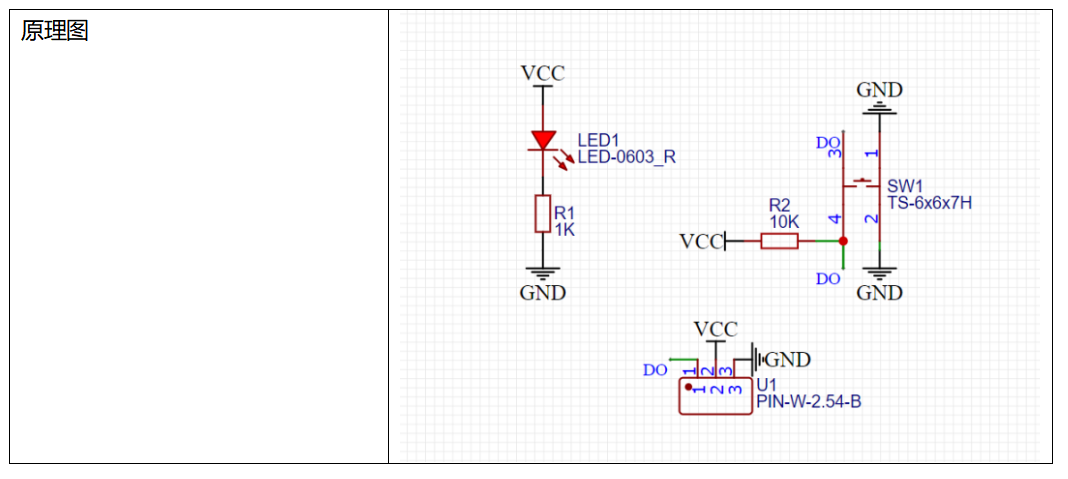

按键也称之为轻触开关，使用时以满足操作力的条件向开关操作方向施压，开关闭合接通；当撤销压力时开关即断开，其内部结构是靠金属弹片受力变化来实现通断的。如图，正常情况下，按键的 1和2、3和4 脚是相连的；当我们按下按键时，四个脚相互接通；松开按键时，恢复正常状态。​ 我们的模块正常连接上后，模块的红色power灯亮起，当按键按下时，模块输出低电平，并且信号蓝色灯亮起，松开后蓝色灯熄灭，输出高电平。

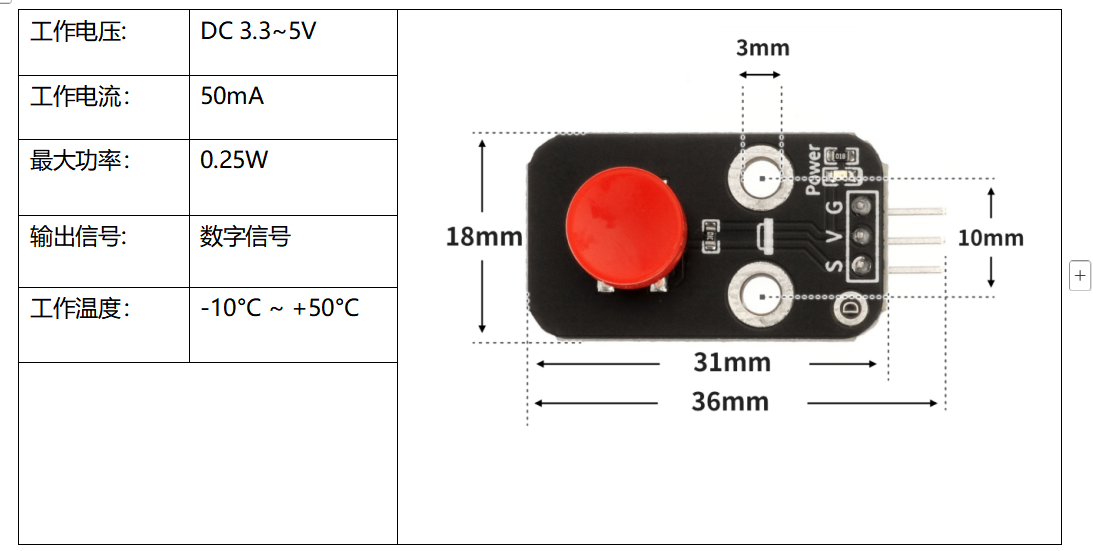

1.2 模块参数：

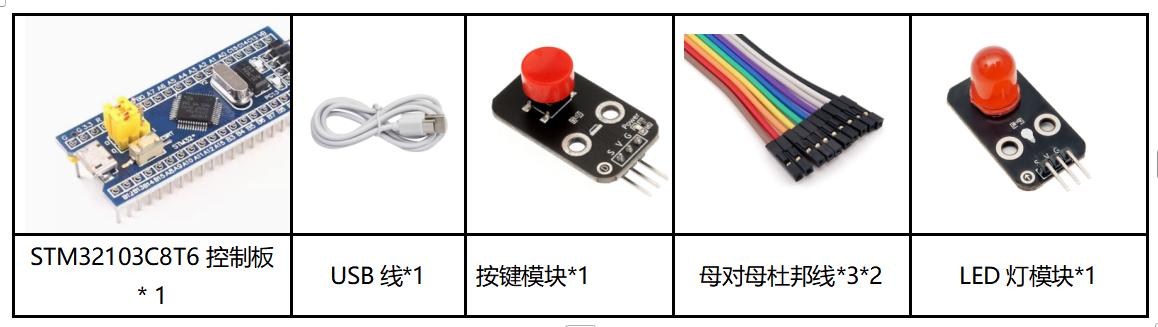

1.3 实验组件：

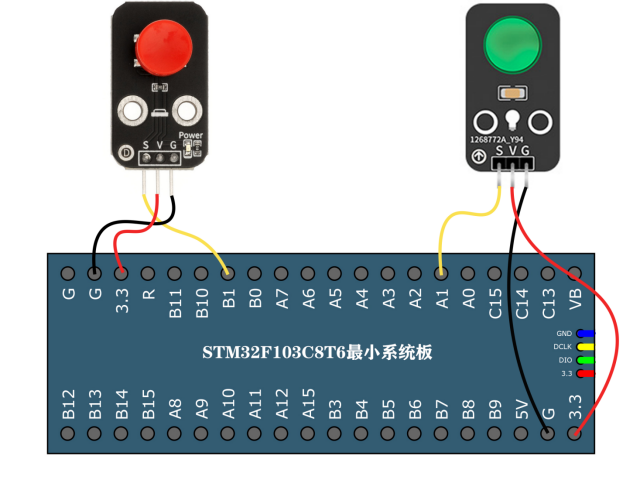

1.4模块接线图：

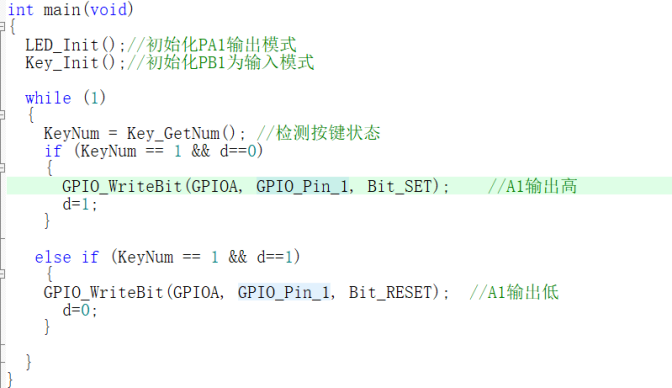

1.5 实验代码：

完整代码下载

1.6实验结果：

将示例代码上传到主板，上传成功后，按键按一下LED亮，再按一下LED灭。
