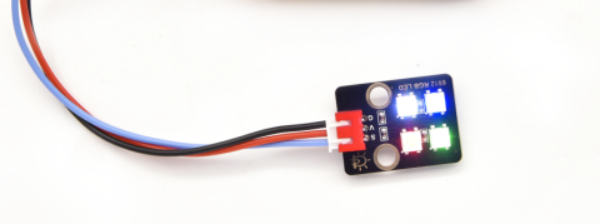

1.概述

SK6812 2x2 全彩RGB模块是一个集控制电路与发光电路于一体的智能外控LED光源。每个LED原件其外型与一个5050LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和12V高压可编程定电流控制部分，有效保证了像素点光的颜色高度一致。

数据协议采用单线归零码的通讯方式，像素点在上电复位以后，S端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器。LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。

2.规格参数

工作电压：DC 5V

最大功率: 1W

工作温度：-10摄氏度到 +50摄氏度

光源：SMD 5050 RGB

IC型号：4颗/SK6812

灰度等级：256级

发光角度：180°

发光颜色:全彩

尺寸;32mmx23.8mm

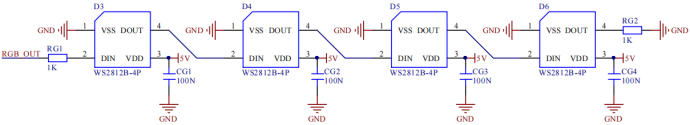

原理：从原理图中我们可以看出，这四个像素点灯珠都是串联起来的，其实不论多少个，我们都可以用一个引脚控制任一一个灯，并且让它显示任一种颜色。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内部振荡器和12V高压可编程定电流控制部分，有效保证了像素点光的颜色高度一致。

数据协议采用单线归零码的通讯方式，像素点在上电复位以后，S端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器。这个6812RGB通讯协议与驱动已经在底层封装好了，我们直接调用函数的接口就可以使用。

3.实验器材


UNO控制板	RGB模块	*3P连接线1**

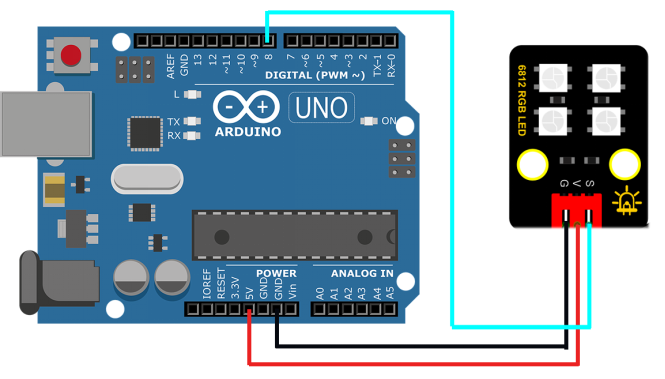

4.连接图

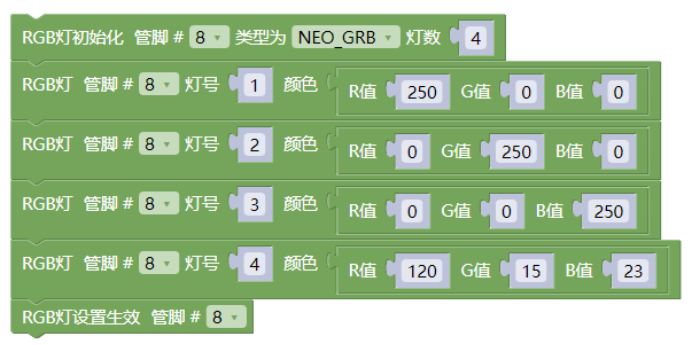

5.测试程序

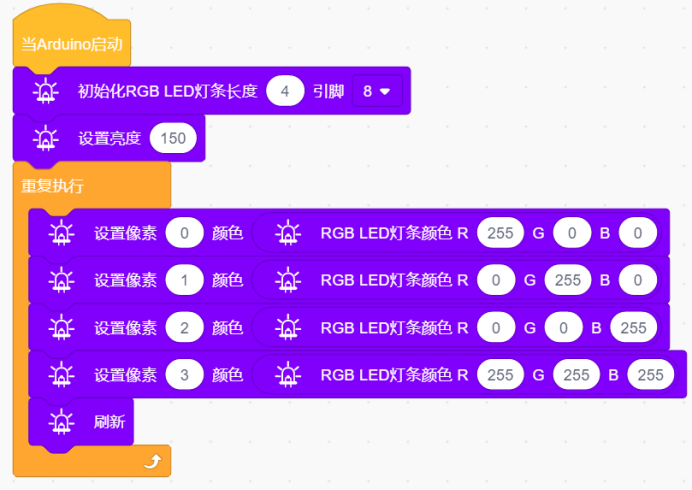

(1)在Arduino IDE上使用

测试程序

/*
 * 良芯小店
 * 淘宝电平链接：https://item.taobao.com/item.htm?id=696138473531
 */
#include <Wire.h>
#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel  rgb_display(5);  //定义一个像素的类

void setup() {
  rgb_display.begin();  //启动6812RGB
  rgb_display.setPin(5);  //设置6812管脚接数字口5
  rgb_display.setBrightness(100); //设置亮度为100，范围为0~255
}

void loop() {
  rgb_display.setPixelColor(0, 255, 0, 0); //第一颗灯珠亮红色
  rgb_display.setPixelColor(1, 0, 255, 0); //第二颗灯珠亮绿色
  rgb_display.setPixelColor(2, 0, 0, 255); //第三颗灯珠亮蓝色
  rgb_display.setPixelColor(3, 255, 255, 255); //第四颗灯珠亮白色
  rgb_display.show(); //显示灯珠颜色

}

程序说明

这里使用到两个库函数,使用时先导入库文件。
