我看数据手册一般是特性、引脚定义、外围电路、时序图以及驱动代码。

特性

● Top SMD内部集成高质量外控单线串行级联恒流IC；
● 控制电路与芯片集成在SMD 3528元器件中，构成一个完整的外控像素点,色温效果均匀且一致性高。
● 内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
● 内置上电复位和掉电复位电路，上电不亮灯；
● 灰度调节电路（ 256级灰度可调），
● 红光驱动特殊处理，配色更均衡，
● 单线数据传输，可无限级联。
● 整形转发强化技术，两点间传输距离超过10M.
● 数据传输频率可达800Kbps，当刷新速率30帧/秒时，级联数不小于1024点。

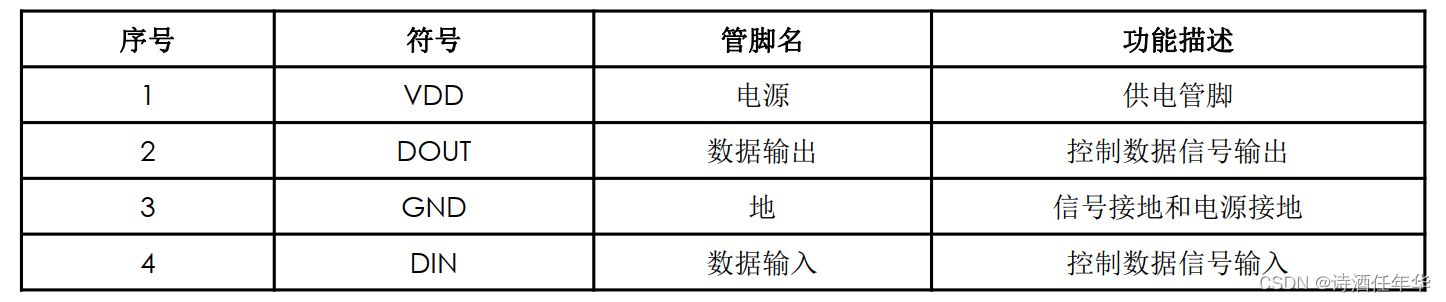

引脚定义

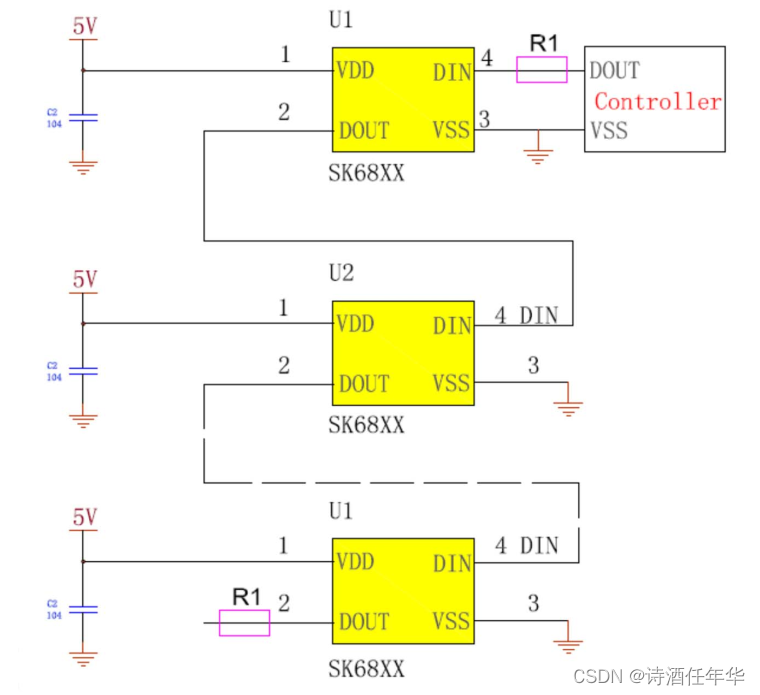

典型电路

在实际应用电路中，为防止产品在测试时带电插拔产生的瞬间高压损伤IC内部信号输入输出引脚，应在信号输入及输出端串接保护电阻。此外，为了使各IC芯片间更稳定工作，各灯珠间的退偶电容则必不可少；

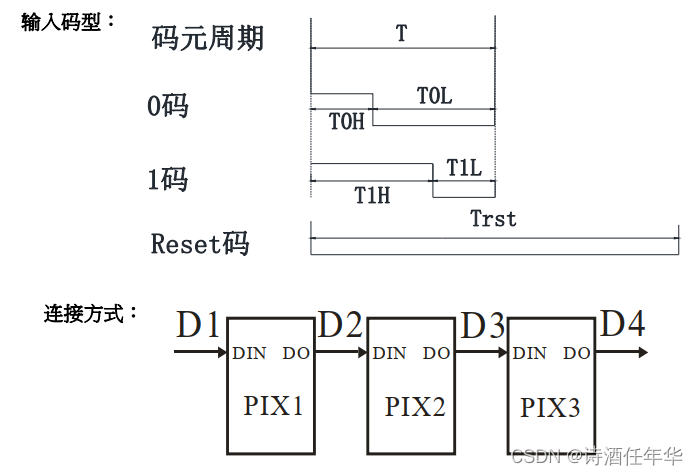

时序图

看到这里就大致知道器件的功能了，剩下的就是要去关注驱动的注意点。

由于我采用PWM+DMA的方式去驱动SK6812，所以需要了解器件的数据传输时间和数据传输规则，方便确定我们的周期。

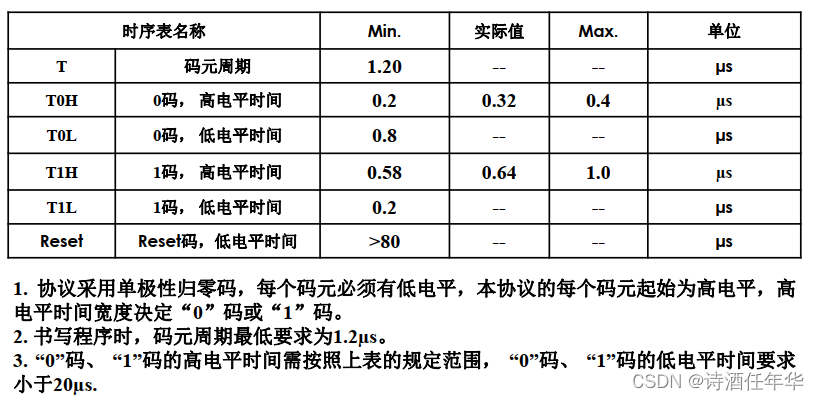

数据传输时间

从数据手册中可以看到厂家规定是码元周期最小为1.2us，所以我们采用PWM驱动时需要周期不大于1.2us。

逻辑“1”代表占空比在64%左右，逻辑“0”代表在33%左右。

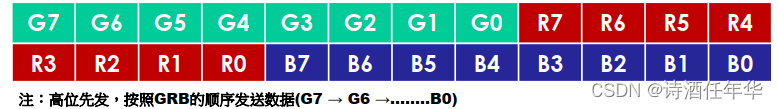

24bit数据结构

24bit的数据是按照GRB的顺序发送，所以我们选择HEX转RGB时要注意“R”与"G"的HEX要交换一下位置。

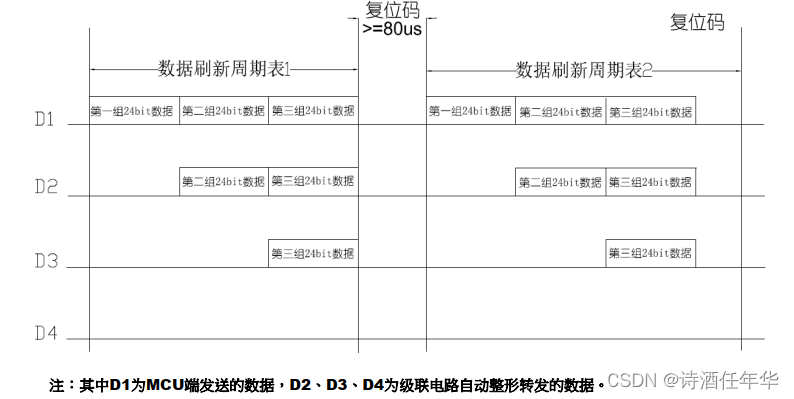

数据传输方式

灯数据刷新的间隔要大于80us。

代码

初始化定时器3和输出比较器。

  /* Compute the prescaler value */
  PrescalerValue = (uint16_t) (SystemCoreClock / 20000000) - 1;
  /* TMRe base configuration */
  TMR_TimeBaseStructInit(&TMR_TMReBaseStructure);
  TMR_TMReBaseStructure.TMR_Period = 20;
  TMR_TMReBaseStructure.TMR_DIV = PrescalerValue;
  TMR_TMReBaseStructure.TMR_ClockDivision = 0;
  TMR_TMReBaseStructure.TMR_CounterMode = TMR_CounterDIR_Up;

  TMR_TimeBaseInit(TMR3, &TMR_TMReBaseStructure);

  /* PWM1 Mode configuration: Channel1 */
  TMR_OCStructInit(&TMR_OCInitStructure);
  TMR_OCInitStructure.TMR_OCMode = TMR_OCMode_PWM1;
  TMR_OCInitStructure.TMR_OutputState = TMR_OutputState_Enable;
  TMR_OCInitStructure.TMR_Pulse = CCR1_Val;
  TMR_OCInitStructure.TMR_OCPolarity = TMR_OCPolarity_High;

  TMR_OC1Init(TMR3, &TMR_OCInitStructure);

  TMR_OC1PreloadConfig(TMR3, TMR_OCPreload_Enable);

初始化DMA。ss

void DMA_Configuration(void)
{
  DMA_InitType DMA_InitStructure = {0};

  /* DMA1 Channel5 Config */
  DMA_Reset(DMA1_Channel6);
  DMA_DefaultInitParaConfig(&DMA_InitStructure);
  DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&TMR3->CC1;
  DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)SRC_Buffer;
  DMA_InitStructure.DMA_Direction = DMA_DIR_PERIPHERALDST;
  DMA_InitStructure.DMA_BufferSize = sizeof(SRC_Buffer);
  DMA_InitStructure.DMA_PeripheralInc = DMA_PERIPHERALINC_DISABLE;
  DMA_InitStructure.DMA_MemoryInc = DMA_MEMORYINC_ENABLE;
  DMA_InitStructure.DMA_PeripheralDataWidth = DMA_PERIPHERALDATAWIDTH_HALFWORD;
  DMA_InitStructure.DMA_MemoryDataWidth = DMA_MEMORYDATAWIDTH_HALFWORD;
  DMA_InitStructure.DMA_Mode = DMA_MODE_NORMAL;
  DMA_InitStructure.DMA_Priority = DMA_PRIORITY_HIGH;
  DMA_InitStructure.DMA_MTOM = DMA_MEMTOMEM_DISABLE;

  DMA_Init(DMA1_Channel6, &DMA_InitStructure);

  /* DMA1 Channel5 enable */
  DMA_ChannelEnable(DMA1_Channel6, ENABLE);
}

使能定时器的预装载器、DMA和使能定时器。

  TMR_ARPreloadConfig(TMR3, ENABLE);

	TMR_DMACmd(TMR3, TMR_DMA_CC1, ENABLE);
  /* TMR3 enable counter */
  TMR_Cmd(TMR3, ENABLE);

根据数据手册可知，周期我设置为20，所以13代表逻辑“1”，7代表逻辑“0”.

uint16_t SRC_Buffer[]={
	0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, \
	0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, \
	0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, \
	0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, \
	0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, \

	//按照GRB的顺序
  //FF0000 green
	13,13,13,13,13,13,13,13,\
	7,7,7,7,7,7,7,7,\
	7,7,7,7,7,7,7,7,\

	 //00FF00 red
	7,7,7,7,7,7,7,7,\
	13,13,13,13,13,13,13,13,\
	7,7,7,7,7,7,7,7,\

	//0000FF blue
	7,7,7,7,7,7,7,7,\
	7,7,7,7,7,7,7,7,\
	13,13,13,13,13,13,13,13,\
};

上面的数据代码表示先用100us的低电平复位灯，按照GRB的顺序第一个灯显示绿色，第二个灯显示红色，第三个灯显示蓝色。

以上例程是基于雅特力AT32F407平台写的，不过在其他都一样可用。
