EB配置之Port模块参数

---

前言

这里简述EB中关于Port的配置操作，部分参数作者目前没有用到，暂不深究：

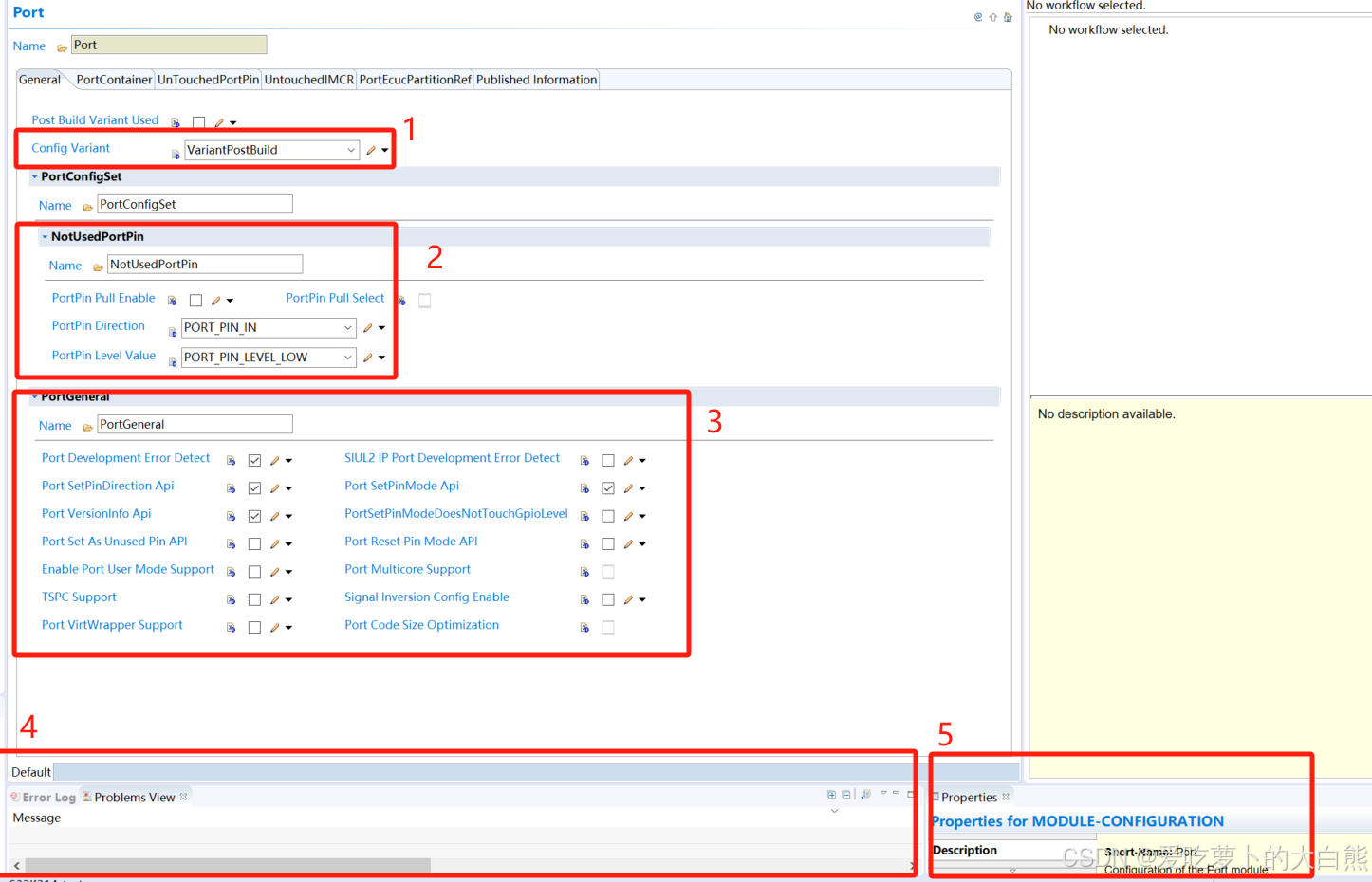

一、General

在步骤1处，保持默认
在步骤2处，是对于我们未使用的Pin脚进行统一设置，我通常保持默认。
在步骤3处，是一些通用API。下面讲解一下部分常用API的使用。

1. Port Development Error Detect
   在开发和测试阶段，用于检查Port模块的配置和初始化是否正确。
2. Port_SetPinDirection
   在初始化阶段，根据应用需求设置引脚的方向
3. Port_VersionInfo
   在系统初始化或诊断阶段，用于验证Port模块的版本是否符合要求。
4. Port_SetPinModeDoesNotTouchGpioLevel
   在需要改变引脚模式但保持当前电平不变的情况下使用。
5. Port_ResetPinMode
   在需要恢复引脚默认模式的情况下使用。
6. SIUL2 IP Port Development Error Detect
   在开发过程中，如果对SIUL2模块的配置（如方向设置、中断使能、上拉/下拉电阻配置等）存在不正确或不恰当的操作，可能会触发错误检测机制，从而报告一个错误状态。

在步骤4处是我们配置参数䣌过程中会出现的一些错误的提醒。

在步骤5处，当我们鼠标光标指向某个模块参数时会在这里出现参数说明，虽然用处不大。

二、PortContainer

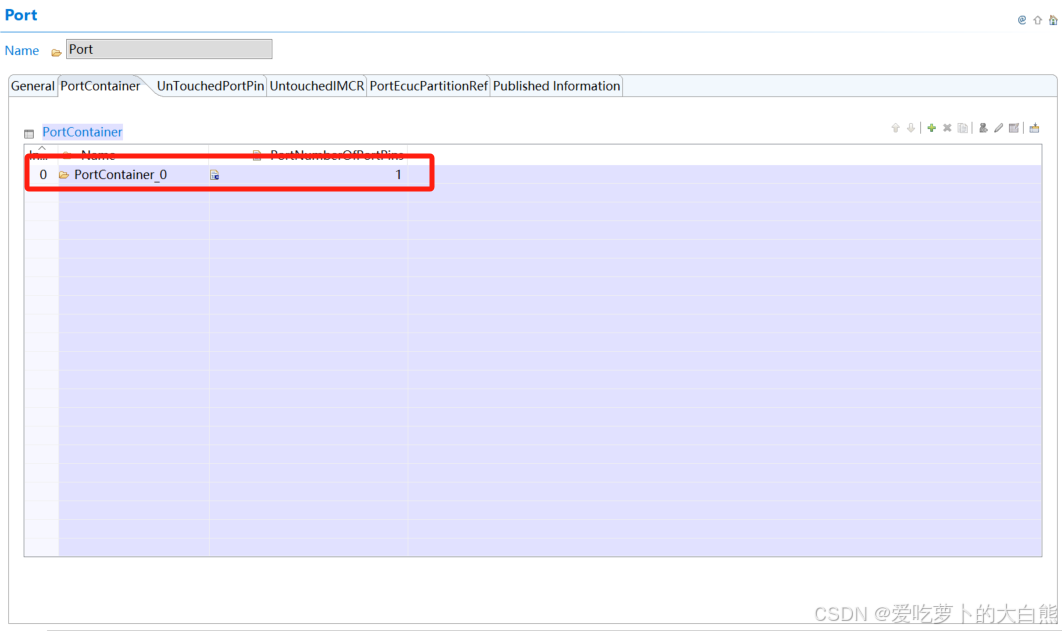

添加模块时已自动添加好了一个容器参数

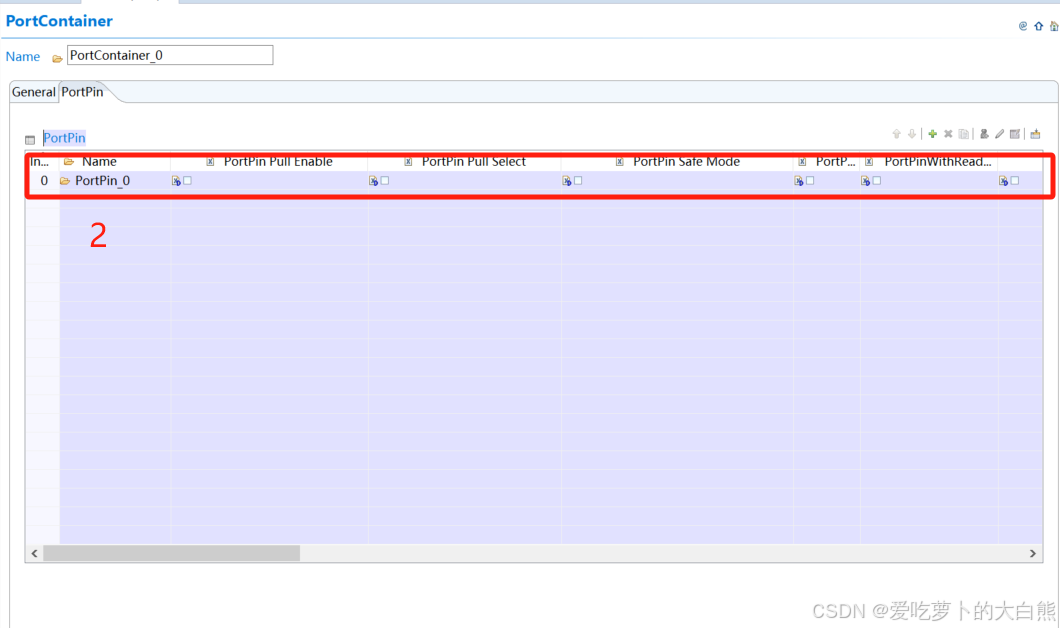

继续点击进入配置

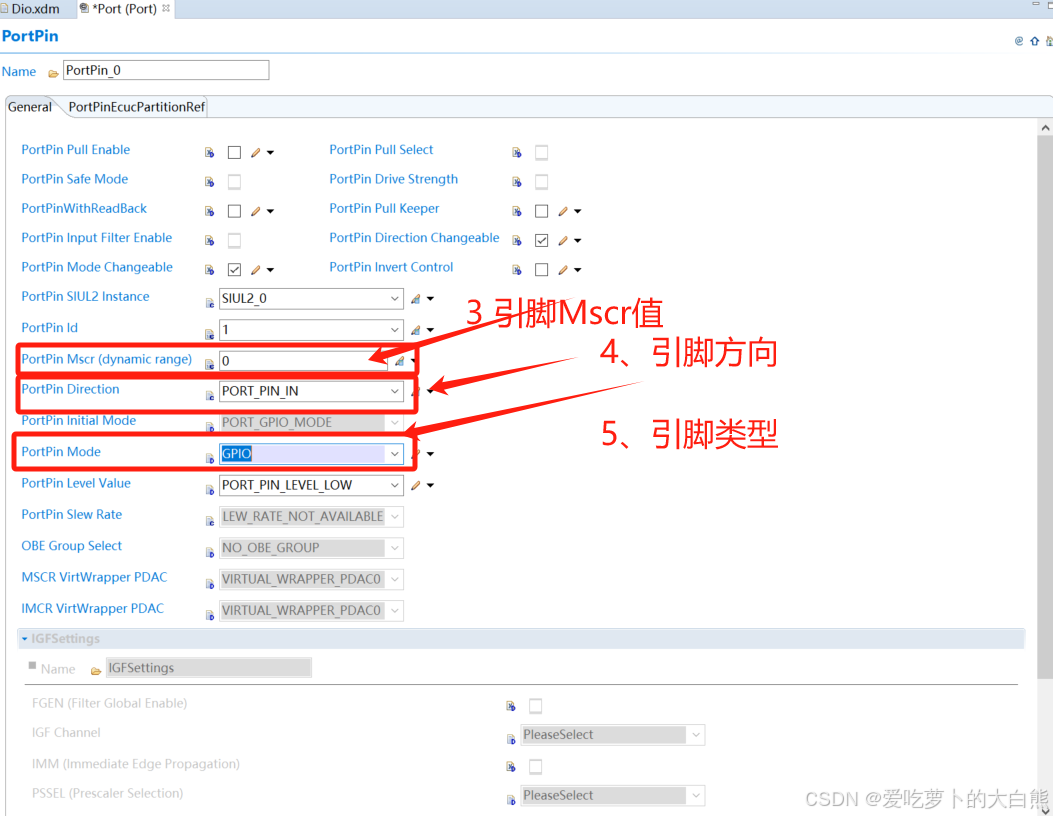

在PORT中我们主要关注如下几个参数

引脚MSCR的值=(PTX-PTA)*32+y

这里的PTX可为PTA\PTB\PTC\PTD，32是因为每个PTX都有32个引脚,y是当前设置的引脚序号。如PTD16:
MSCR=(PTD-PTA)*32+16=112;

关于引脚方向设置 ，一般来讲存在以下四种：

1. PORT_PIN_IN
   读取传感器数据
2. PORT_PIN_OUT
   控制LED或电机
3. PORT_PIN_INOUT(双向通信)
   需要双向通信的设备，如I2C接口
4. PORT_PIN_HIGH_Z
   用于需要高阻抗的场景，如总线通信。
   例如，在I2C总线中，多个设备共享同一条数据（SDA）和时钟线（SCL）。当某个设备不处于活动状态时，它会将引脚设置为高阻抗状态，以避免干扰其他设备的通信。

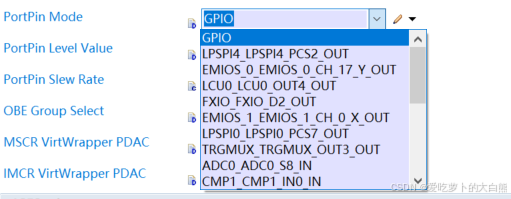

对于引脚模式，一般习惯采用GPIO\ADC\EMIOS三种

1. GPIO（General Purpose Input/Output）
   使用场景：
   数字输入：读取按钮、开关等的状态。
   数字输出：控制LED、继电器等设备。
   双向引脚：用于需要双向通信的设备，如I2C接口。
2. EMIOS_0_EMIOS_0_CH_17_Y_OUT
   使用场景：
   定时器/计数器：用于生成定时信号或计数信号。
   PWM输出：用于控制电机速度、LED亮度等。
3. LPSPI0_PCS5_OUT
   使用场景：
   SPI通信：用于与SPI设备进行通信，如SPI闪存、SPI传感器等。
   片选信号：用于选择特定的SPI设备进行通信。
4. TRGMUX_TRGMUX_OUT3_OUT
   使用场景：
   触发信号：用于生成触发信号，控制其他模块的运行。
   信号路由：用于将信号路由到不同的模块。
5. ADC0_ADC0_SE8_IN
   使用场景：
   模拟输入：用于读取模拟信号，如传感器数据。
   ADC转换：用于将模拟信号转换为数字信号。

总结

如果想要设计一个点灯的，PORT模块只需要配置如下参数：

• PortPin Direction
  PORT_PIN_OUT
• PortPin Mode
  GPIO
• PortPin Mscr
  引脚MSCR值
