前言

本文章基于64pin的恩智浦 S32K146型号的芯片，针对汽车电子功能安全要求，对ADC 内部电源进行监控。
当ADC内部电源发生异常（参考电压异常等…）事件之后，MCU应该执行相应的操作（如：将ADC采样的结果判定为错误值）

具体实现流程包括如下几点：
1， 分析芯片手册 2， EB工具链配置 3， 结果验证

话不多说，走你~
NXP官方社区相关的帖子：
一号链接
二号链接

一、分析芯片手册

手册下载处：S32K1xx手册

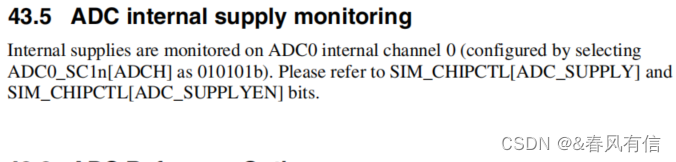

1、43.5 ADC internal supply monitoring

Tips：
1） S32K14x和S32K14xW包含两个12位ADC模块，ADC0和ADC1；

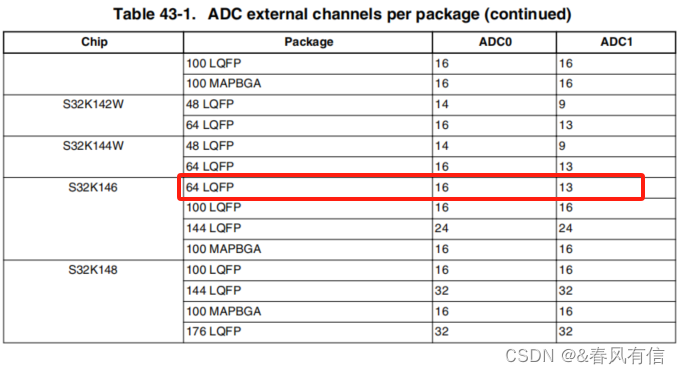

2） 64pin的S32K146的ADC0包含16个外部channel，ADC1包含13个外部channel；

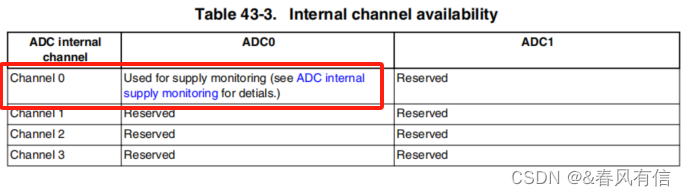

3） ADC0包含一个内部通道channel0。

如下图所示，ADC内部供电可以通过ADC0的内部channel0来进行监控，
通过选择ADC0_SC1n[ADCH]配置为010101b)。请参考SIM_CHIPCTL[ADC_SUPPLY]和SIM_CHIPCTL[ADC_SUPPLYEN] bits。

~

~

2、11.1.1.1 Chip Control register (CHIPCTL)

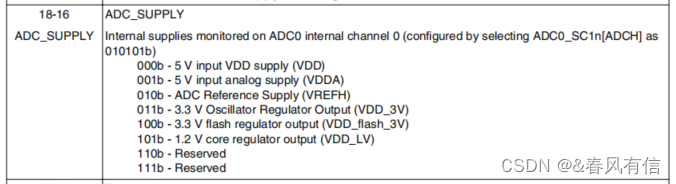

1）SIM_CHIPCTL[ADC_SUPPLY]

如下图所示，该Field占3bit，我们以监控ADC参考电压VREFH为例（010b）。
~

~

2）SIM_CHIPCTL[ADC_SUPPLYEN]

如下图所示，该Field占1bit，我们将该位置1，使能内部电源监控功能。
~

~

3、44.4.2 ADC Status and Control Register 1 (SC1A - aSC1P)

ADC0_SC1n[ADCH]

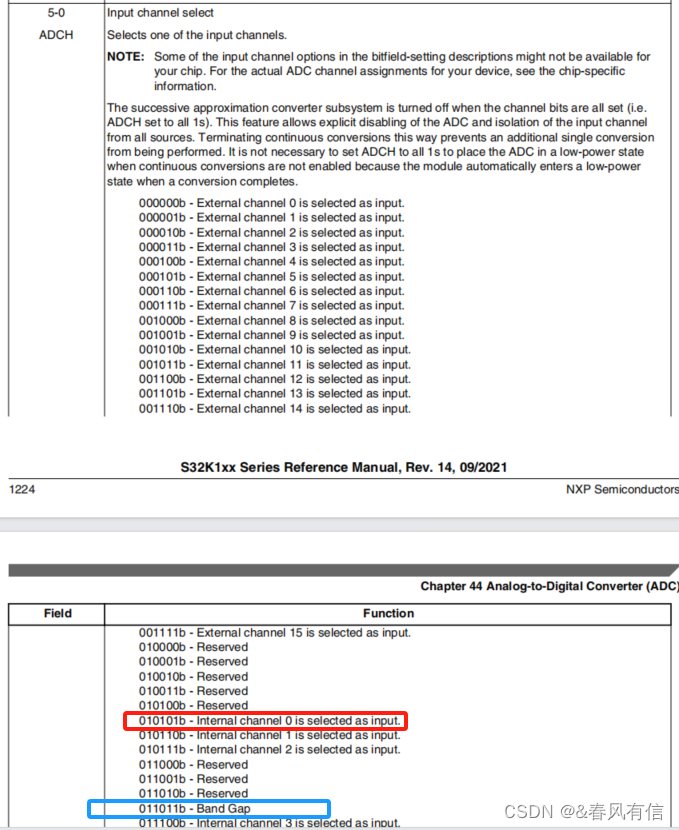

如下图所示，该Field占6bit，我们将该位设置为010101b，将ADC0的内部channel0被选中作为输入通道。
tips： ADC Status and Control Register 1 (SC1A - SC1P)，该寄存器共16个，可以理解成ADC0共16个外部通道，
在此处，我们选择一个未被占用的外部channel来链接到ADC0的内部channel0。

在该文章中，我们以ADC0的channel 2为实例（即：ADC0_SC1c[ADCH]），用其来实现ADC0内部channel0的内部电源监控功能。
~

~

二、EB配置

打开EB tresos，执行如下操作步骤：

1、使能ADC内部电源监控

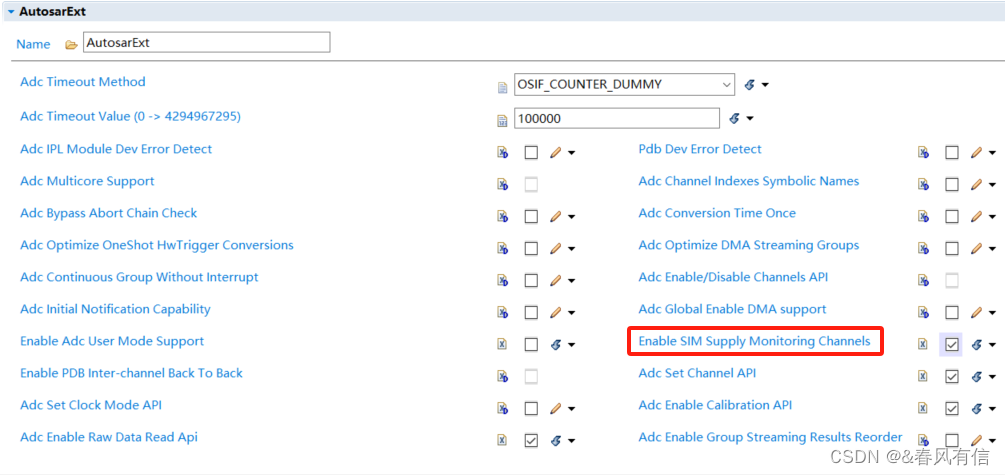

AdcEnableSimSupplyMonitor，位于Adc/General。
勾选该选项，其实就是对应将SIM_CHIPCTL[ADC_SUPPLYEN]置1。
~

~

2、新建channel

位于Adc/AdcHwUnit/AdcHwUnit_0/AdcChannel
Tips： 如果不使能步骤1的ADC内部电源监控功能，则无法做下图操作。

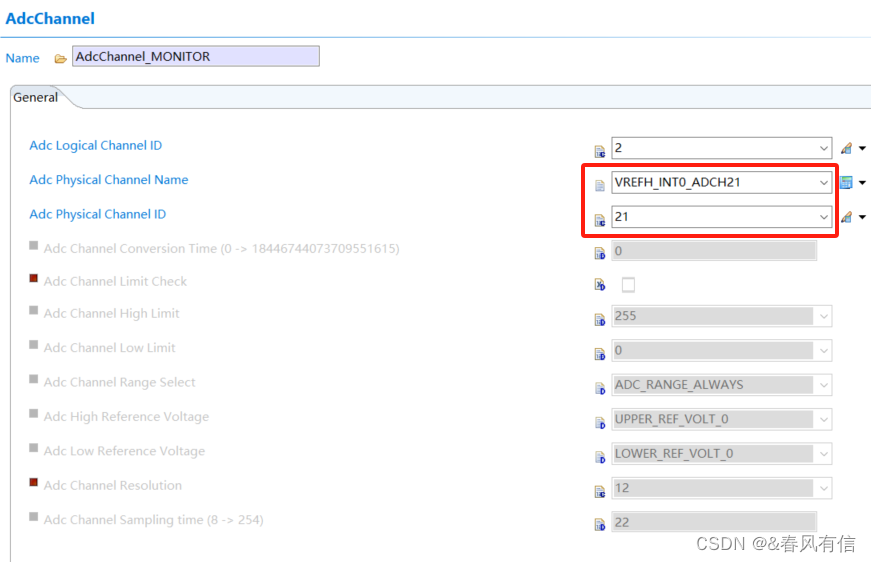

对ADC0新建一个channel2，改名为AdcChannel_MONITOR，并让其映射内部物理通道VREFH，如下图所示：
即：设置SIM_CHIPCTL[ADC_SUPPLY]为 010b。
~

~

3、将channel关联置Group

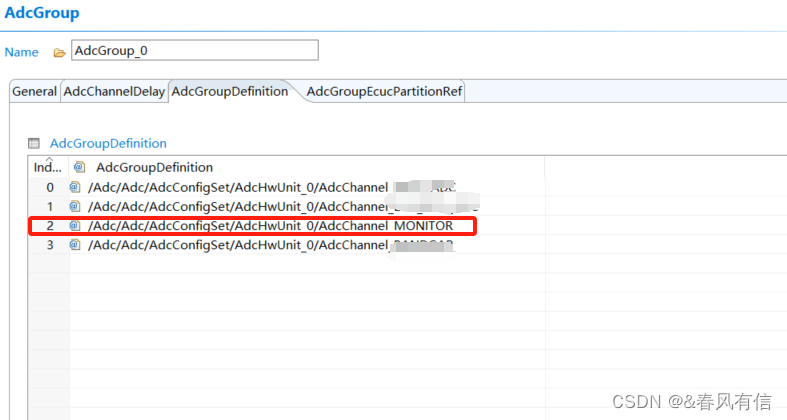

位于Adc/AdcHwUnit/AdcHwUnit_0/AdcGroup/AdcGroupDefinition
~

~
到此，EB的配置就结束了，生成代码。

三、结果验证

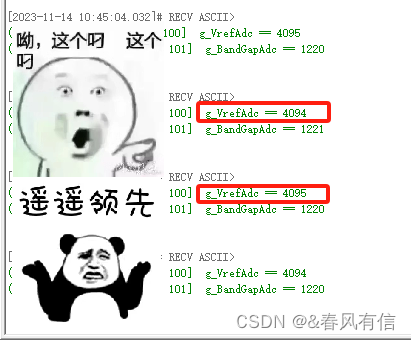

博主，通过串口打印，将采样的内部参考电源VREFH的AD值给打印出来，参考电压是3.3V，采样精度为12bit（4095）；
正常工作情况下，采样值应该为4095，当该值出现偏差时，我们可以进行相关操作。

操作手段： 通过串口打印ADC采样数组中的数据。
期待现象： 采样AD值为4095。

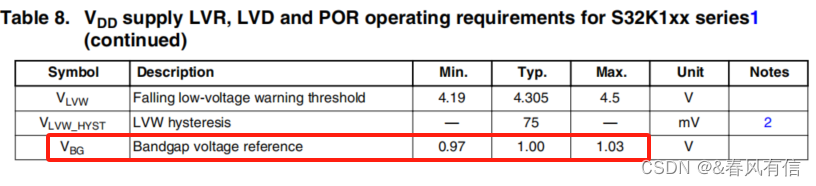

博主也另外采样了BandGap电压，该电压为1V，它是ADC内部电路保证的。
举个例子：1V对应AD值为1240，Vbg偏差±3%。当其低于0.97V，高于1.03V时，我们可以认为ADC内部电路出现了故障。
即1203 < AD值 < 1277
~

~

总结

博主是AutoSar小白，刚开始接触NXP芯片，如果哪里表达的有问题，还请大佬们指点指点哈。接下来，让我们在后面的博文再相会哈~
