Count15
一、题目要求

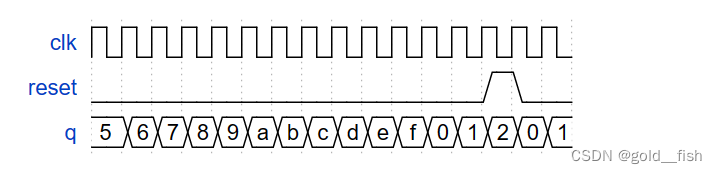

构建一个4位二进制计数器，计数从0到15(包括15)，周期为16。复位输入是同步的，应该将计数器复位为0
二、分析
这里需要设计一个计数器，每来一个时钟信号，则输出q计数一次，即加q+1。如果q大于f（1111），则输出q复位为0。并且如果reset==1，则输出也会复位为0。这里我们可以先判断reset的状态来设置输出q是否复位，进而每有一个上升沿，输出q+1，并且判断如果q大于15（注意题目要求包括15，因此要在q=16时，才复位），则输出为0。代码如下
module top_module (
input clk,
input reset, // Synchronous active-high reset
output [3:0] q);
always @ (posedge clk)
begin
if(reset==1)
q<=4'b0;
else
q<=q+1'b1;
if(q>4'b1111)
q<=4'b0;
end
endmodule

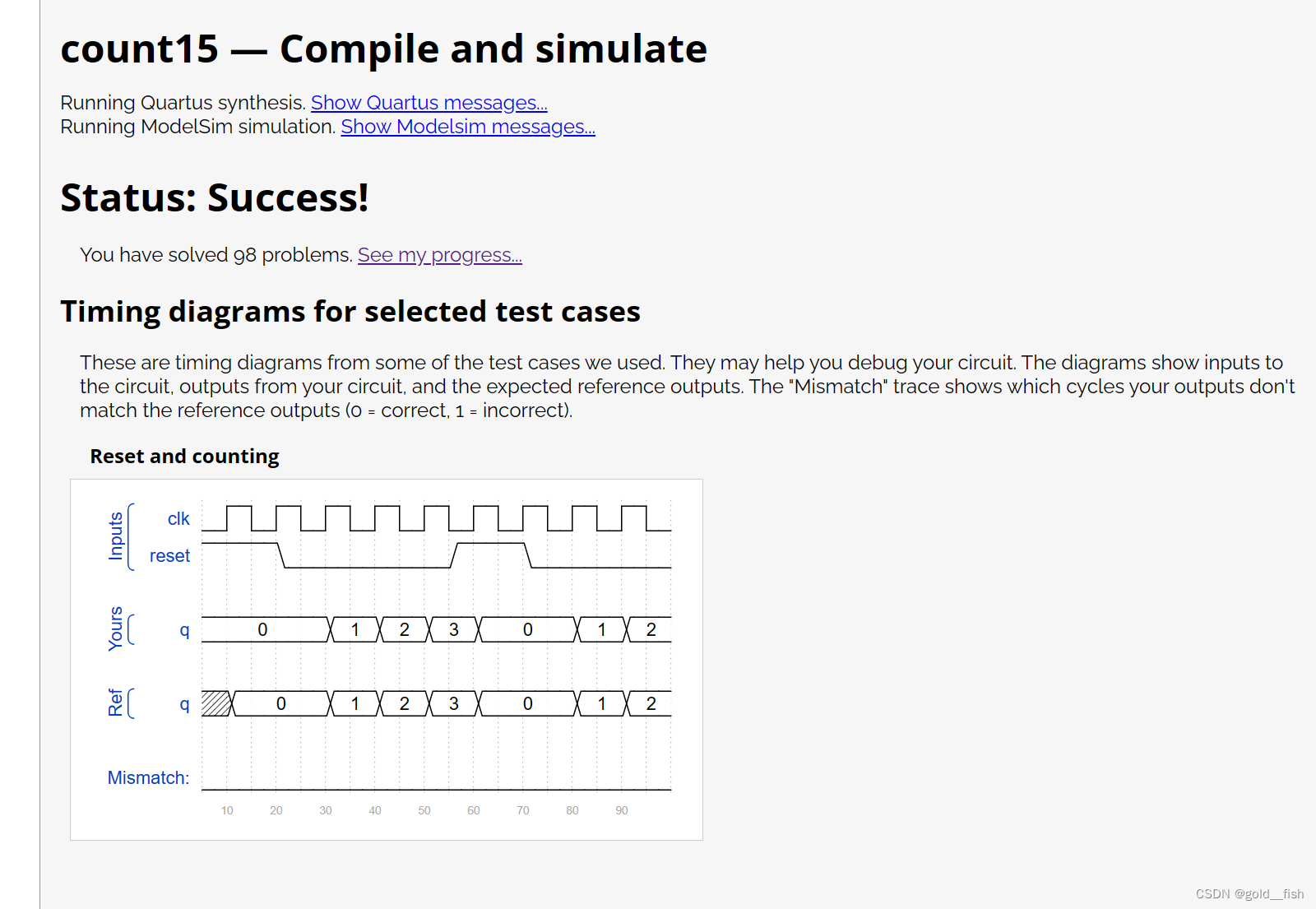

三、仿真图
Count10
一、题目要求

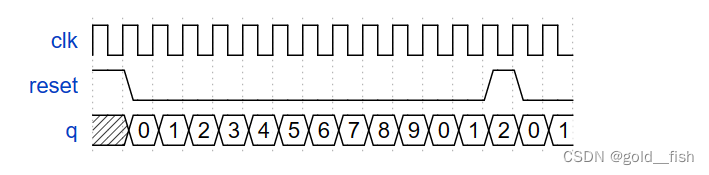

构建一个从0到9(包括9)的十进制计数器，周期为10。复位输入是同步的，应该将计数器复位为0
二、分析
这里需要设计一个计数器，每来一个时钟信号，则输出q计数一次，即加q+1。如果q大于9（1001），则输出q复位为0。并且如果reset==1，则输出也会复位为0。这里我们可以先判断reset的状态来设置输出q是否复位，进而每有一个上升沿，输出q+1，并且判断如果q大于8(此时q=9)，则输出为0。代码如下
module top_module (
input clk,
input reset, // Synchronous active-high reset
output [3:0] q);
always @ (posedge clk)
begin
if(reset==1)
q<=4'b0;
else
q<=q+1'b1;
if(q>4'b1000)
q<=4'b0;
end
endmodule

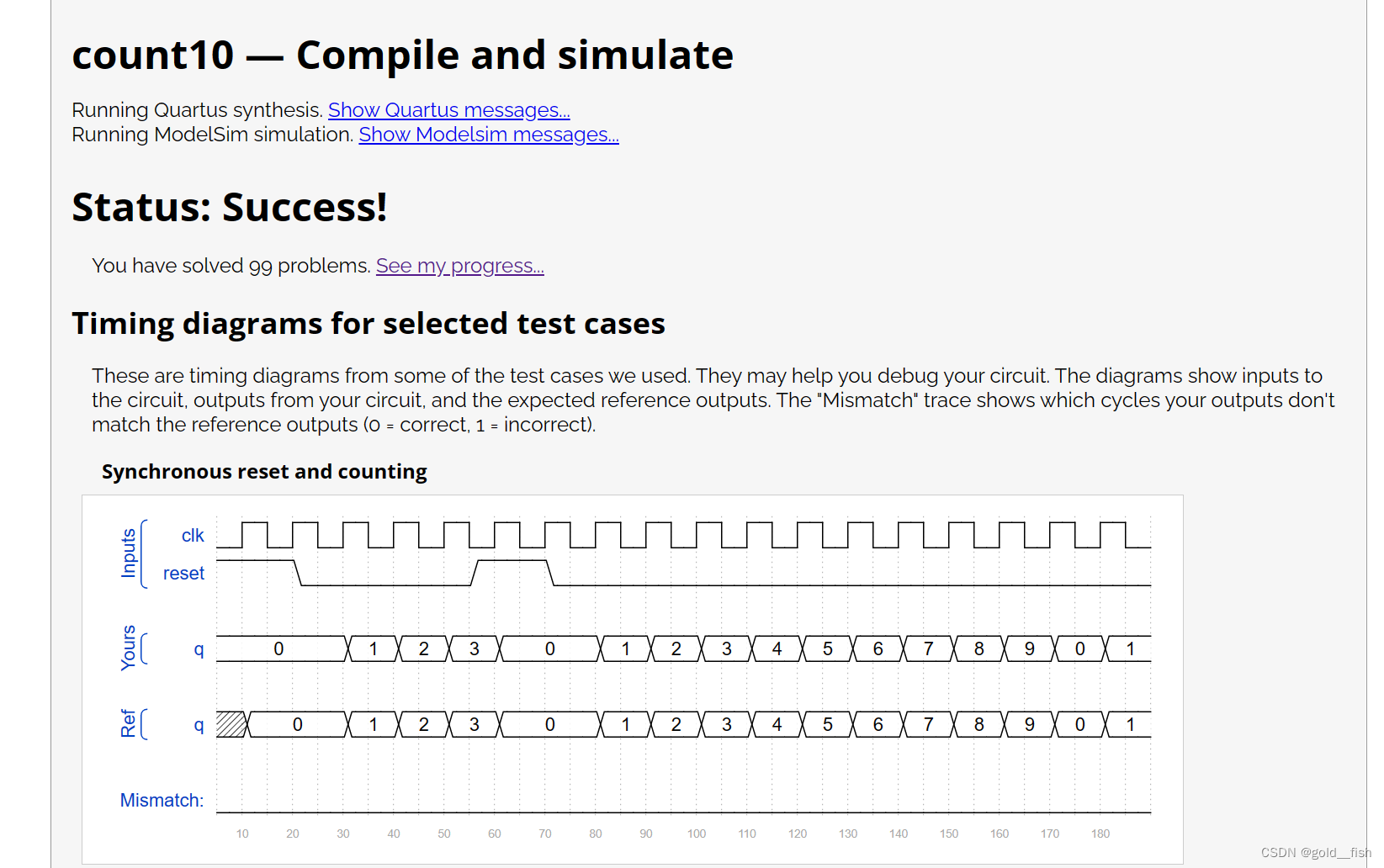

三、仿真图
Count1to10
一、题目要求
制作一个从1数到10的10年计数器。复位输入是同步的，应该将计数器复位为1

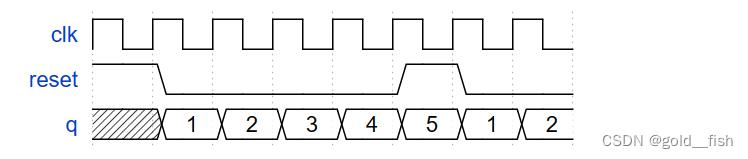

（波形图是从1计数到5的，而题目是从1计数到10）
二、分析
这里需要设计一个计数器，每来一个时钟信号，则输出q计数一次，即加q+1。如果q大于9（1001），则输出q复位为1。并且如果reset==1，则输出也会复位为1。这里我们可以先判断reset的状态来设置输出q是否复位，进而每有一个上升沿，输出q+1，并且判断如果q大于10，则输出为1。代码如下
module top_module (
input clk,
input reset, // Synchronous active-high reset
output [3:0] q);
always @ (posedge clk)
begin
if(reset==1)
q<=4'b0001;
else
q<=q+1'b1;
if(q>4'b1001)
q<=4'b0001;
end
endmodule

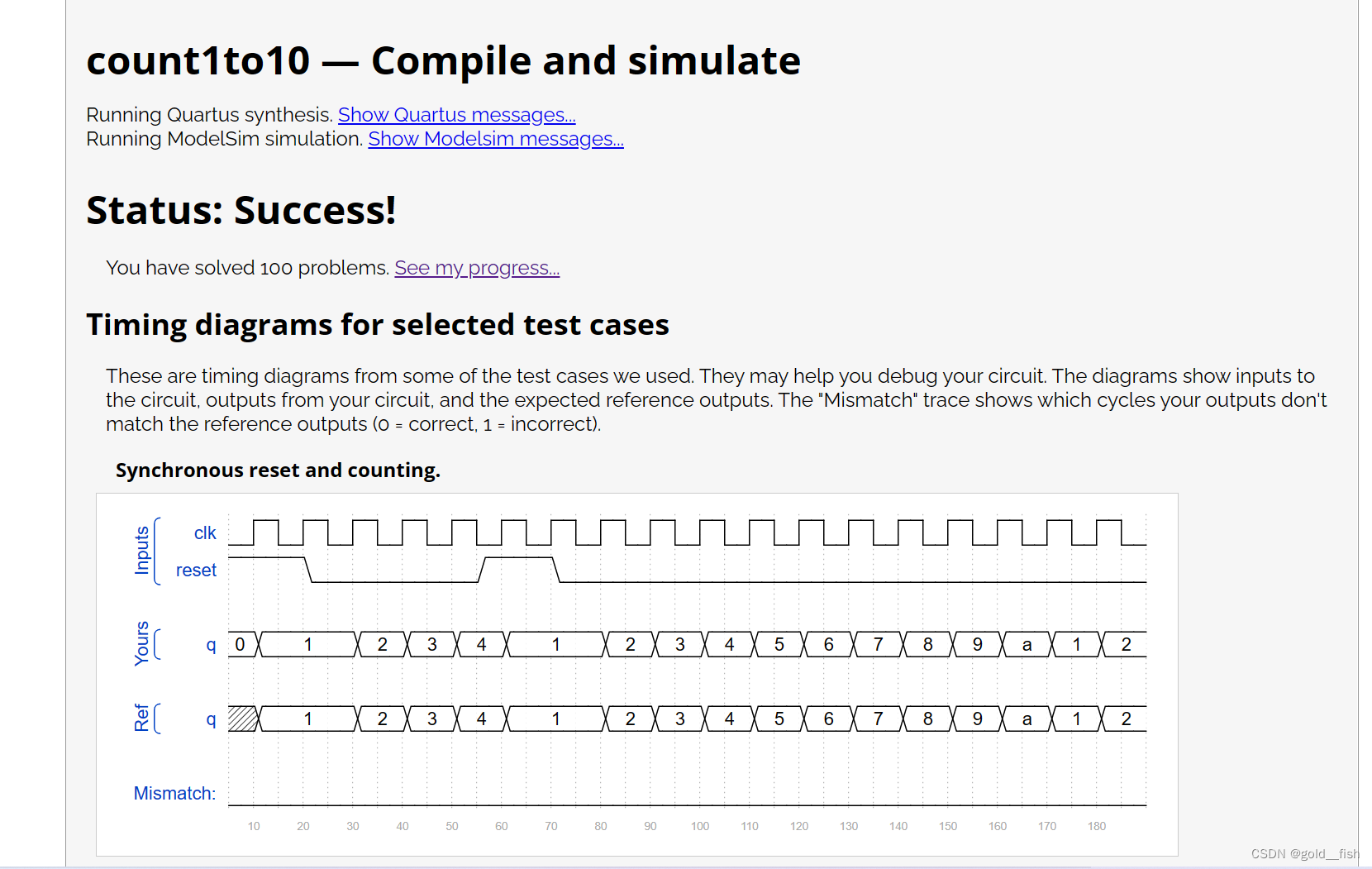

三、仿真图
Countslow
一、题目要求

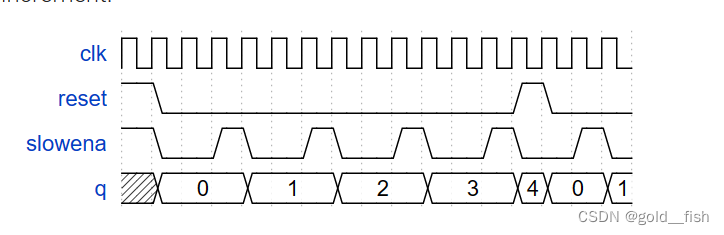

构建一个从0到9(包括9)的十进制计数器，周期为10。复位输入是同步的，应该将计数器复位为0。我们希望能够暂停计数器，而不是总是在每个时钟周期增加，因此slowena输入指示计数器何时应该增加。
二、分析
这里需要设计一个计数器，每来一个时钟信号，则输出q计数一次，即加q+1。如果q大于9(包含9)，则输出q复位为0。并且如果reset==1，则输出也会复位为0。这里我们可以先判断reset的状态来设置输出q是否复位，进而在reset=0的时候判断slowena，如果slowena=0则输出保持不变，为1则进而每有一个上升沿，输出q+1，并且判断如果q大于8（此时q=9，如果slowena=1则会在下一个时钟信号到来时，复位为0，否则会保持不变），则输出为0。代码如下
module top_module (
input clk,
input slowena,
input reset,
output [3:0] q);
always @ (posedge clk)
begin
if(reset==1)
begin
q<=4'b0;
end
else //reset=0
begin
if(slowena==1)
begin
q<=q+1'b1;
if(q>4'b1000)
q<=4'b0;
end
if(slowena==0)
q<=q;
end
end
endmodule

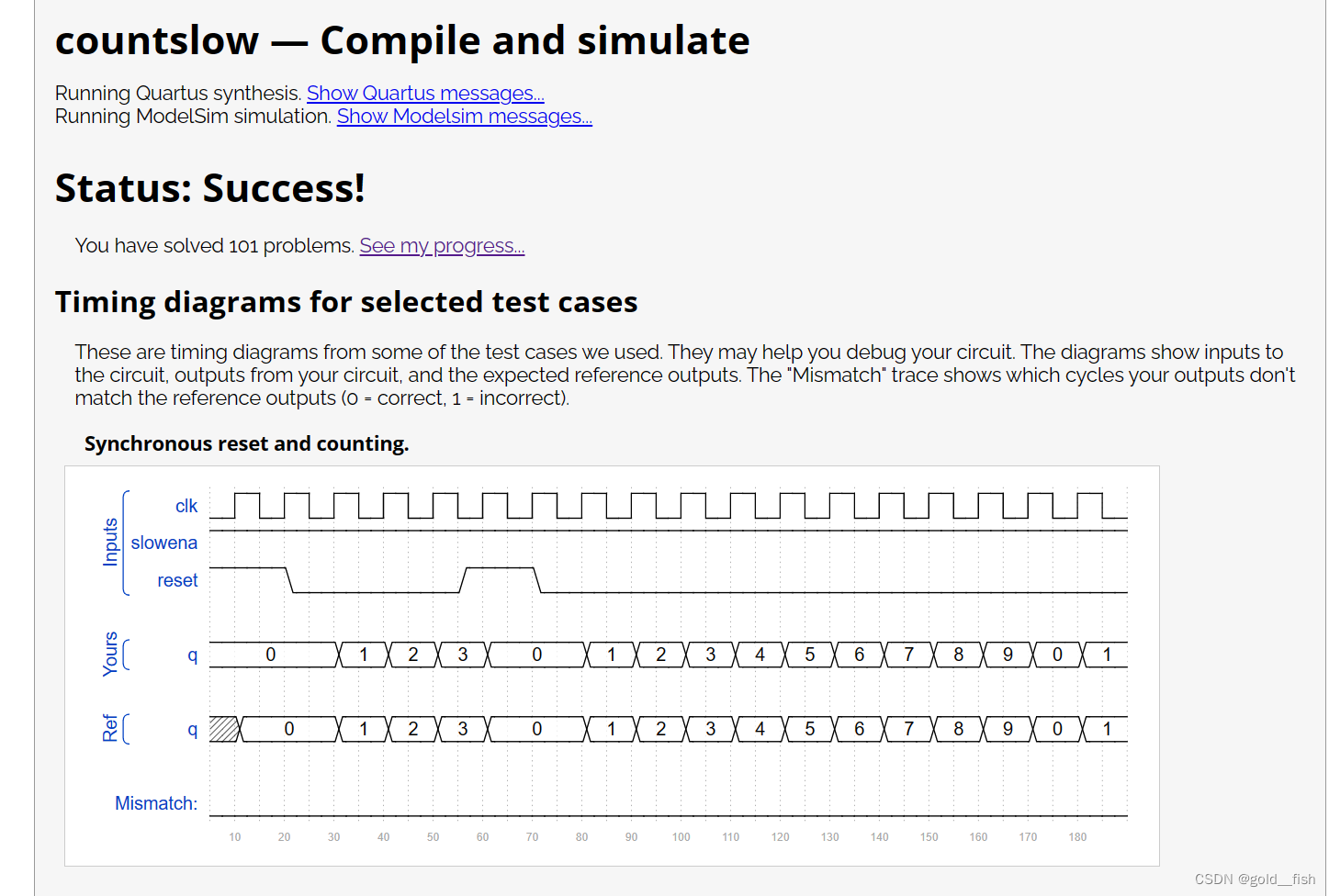

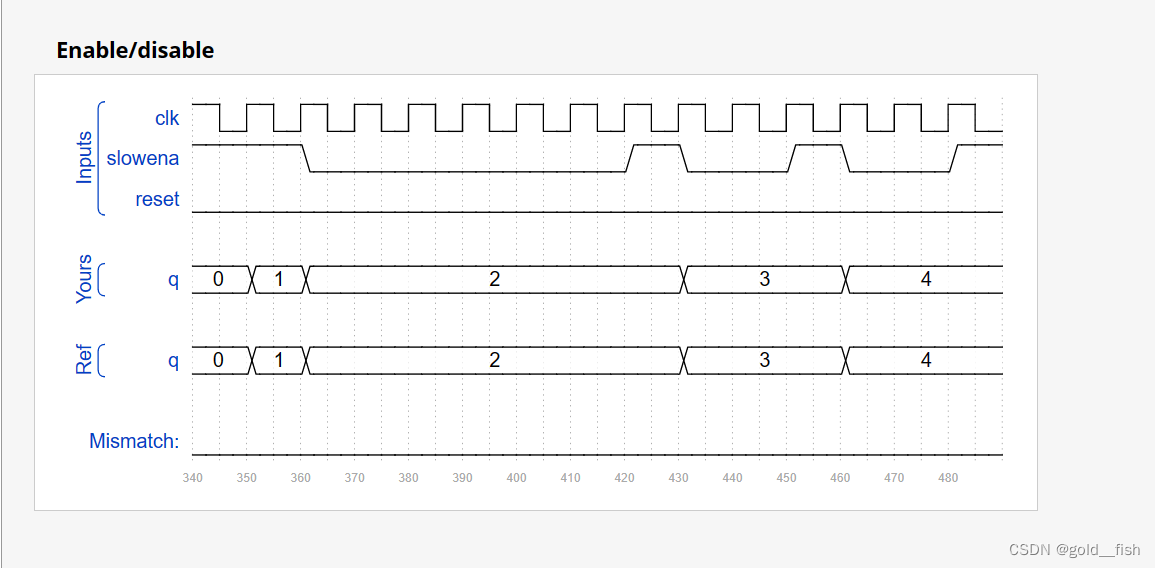

三、仿真图
Exams/ece241 2014 q7a
一、题目要求
设计1-12计数器，输入输出如下:
Reset:同步活动高电平复位，强制计数器为1
enable:设置计数器运行的高值
Clk:上升沿触发时钟输入
Q[3:0]:计数器的输出
c_enable, c_load, c_d[3:0]为进入提供的4位计数器的控制信号，因此可以验证正确的操作。
您有以下组件可用:
1.下面的4位二进制计数器(count4)，它具有Enable和同步并行负载输入(load的优先级高于Enable)。提供了count4模块。在你的电路中实例化。
2.逻辑门
module count4(
input clk,
input enable,
input load,
input [3:0] d,
output reg [3:0] Q
);
c_enable、c_load和c_d输出分别是进入内部计数器的enable、load和d输入的信号。它们的目的是允许检查这些信号的正确性。
二、分析
本题要求设计一个从1计数到12的计数器，并且计数器有同步复位端reset，有效时，输出置位为1。并且还有enable端，只有在enable有效，即高电平时，电路才工作，否则电路输出为1。
clk为时钟上升沿触发器信号。并且题目已经给了你计数器的模块，不需要你重新写计数器的实现代码，只需要实例化模块即可。这里load为同步并行输入信号，一旦出现复位信号或者输出Q计数到12且enable有效时，load便将1输入到计数器当中，使其复位为1。大致模块图如下

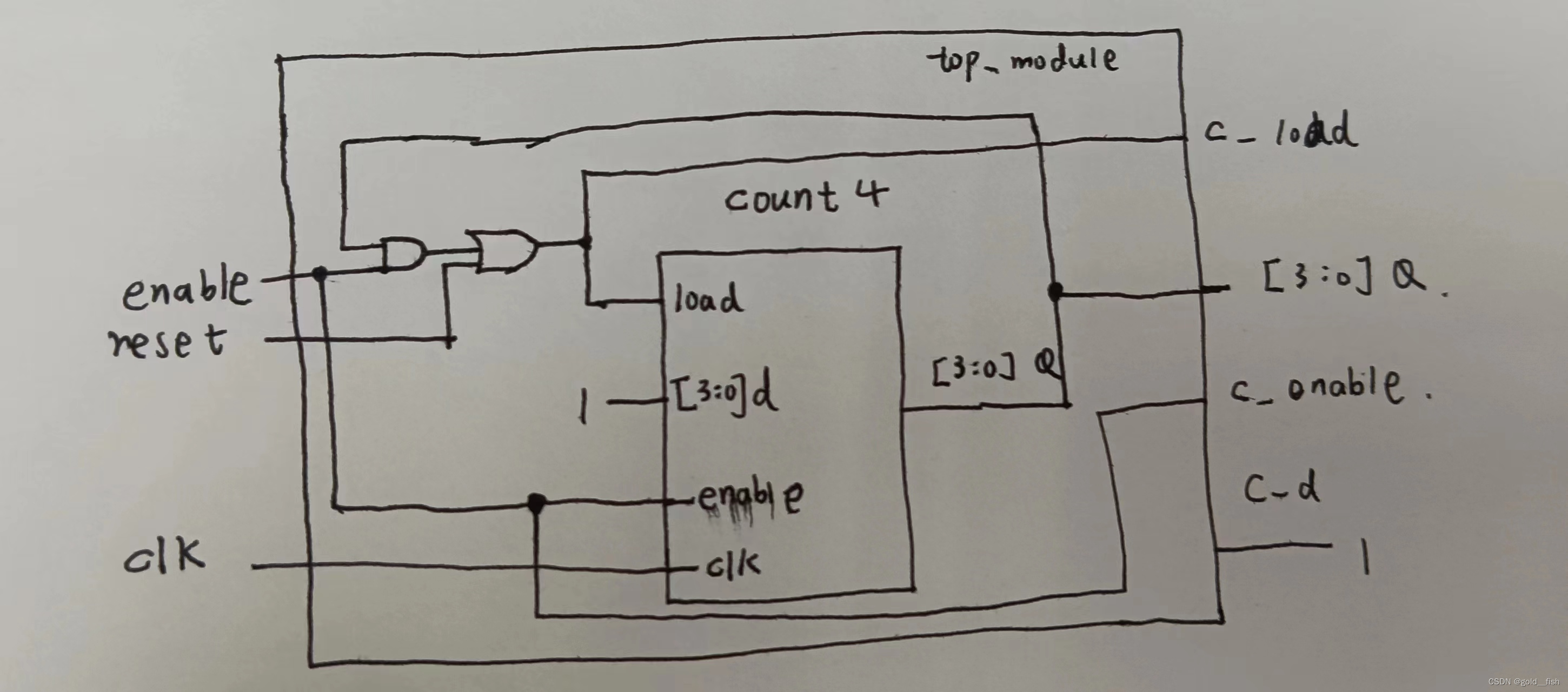

这里有一个地方需要注意，Q和enable相与是Q=12且enable=1的情况，因为count4是模块化好了的，正常来讲这里需要用到四个触发器，对应四个输出Q0-Q3（已封装在count4），Q=12，对应二进制1100，所以应该取Q3&Q2&~Q1& ~Q0&enable。这里图上简化了。并且verilog可以用if语句或者三目运算符来设计组合电路，即if((Q==4’b1100&enable)|reset),load=1。或者assign load = (((Q == 4’b1100)&enable) | (reset) ) ? 1’b1 : 1’b0。注意需要定义一个中间变量来存储load1的结果，再接入模块count4。模块conut4的输入信号给1，表示有效即可，这里系统会自动帮你处理。然后根据上述模块图实例化模块即可。代码如下
module top_module (
input clk,
input reset,
input enable,
output [3:0] Q,
output c_enable,
output c_load,
output [3:0] c_d
); //
wire load1;
assign load1 = (((Q == 4'b1100)&enable) | (reset) ) ? 1'b1 : 1'b0;
count4 re_count4(
.clk(clk),
.load(load1),
.enable(enable),
.d(4'b1),
.Q(Q));
assign c_enable = enable;
assign c_load = load1;
assign c_d = 4'b1;
endmodule

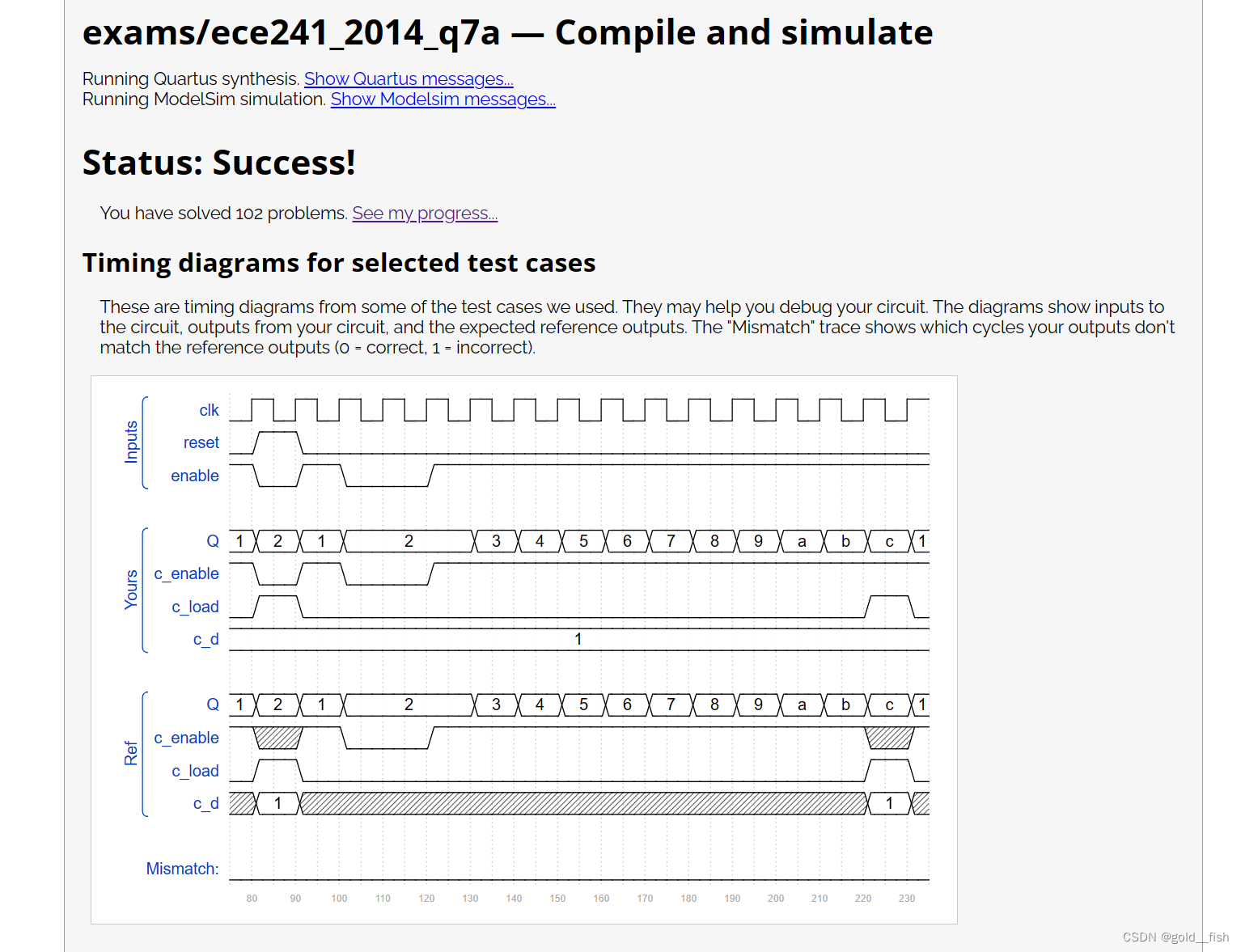

三、仿真图
Exams/ece241 2014 q7b
一、题目要求
从一个1000Hz的时钟，得到一个1Hz的信号，称为一赫兹，可以用来驱动一组小时/分钟/秒计数器的使能信号，以创建一个数字挂钟。因为我们想让时钟每秒计数一次，所以一赫兹信号必须每秒精确地断言一个周期。使用模10 (BCD)计数器和尽可能少的其他门构建分频器。还要从您使用的每个BCD计数器输出启用信号(c_enable[0]用于最快的计数器，c_enable[2]用于最慢的计数器)。
为您提供以下BCD计数器。使能值必须为高，计数器才能运行。复位是同步的，设置高迫使计数器为零。电路中的所有计数器必须直接使用相同的1000hz信号。
module bcdcount (
input clk,
input reset,
input enable,
output reg [3:0] Q
);
二、分析
根据题目，我们需要设计一个计数器计数容量为1000，即从0计数到999。题目给了一个模10计数器的模块，因为1000=10 * 10 * 10。因此我们需要三个模10计数就能构成一个模1000的计数器。不妨将这三个计数器的输出按高位到低位记为Q3,Q2,Q1。则Q3Q2Q1从000到999。当计数到999时，Q3Q2Q1复位为0，并且向高位进位为1，即题目代码给的OneHertz=1。所以Q1负责999的个位计数，Q2负责999的十位计数，Q3负责999的百位计数。大概的电路图如下

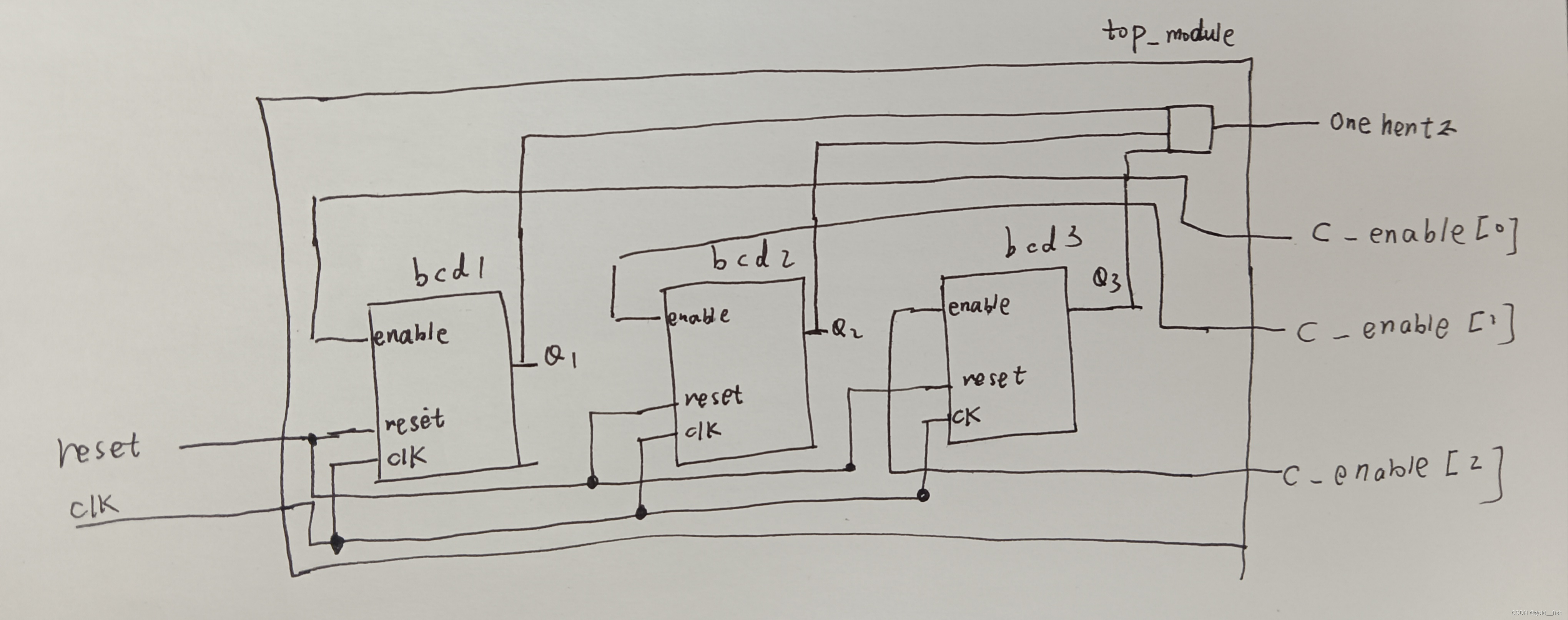

onehertz前的正方形框表示如果Q3Q2Q1计数到999的逻辑关系，这里省略了其中的电路结构。然后c_enable[0]到c_enable[2]分别为bcd1到bcd3的使能端，高电平有效。电路工作的逻辑是这样的。三个计数器clk，reset都接同一个clk和reset。因为Q3Q2Q1是Q1从0计数到9，满10向高位进1，所以当Q1=9的时候，在下一个clk上升沿到来时，Q1复位为0，而Q1应该加1，即开始工作并且完成加1操作。这时就表示计数到了10。也就是说，只有前一个计数器计满以后，后一个计数器才开始工作，所以三个计数器不是同时工作的。所以Q1一直在完成加1操作，使能端一直为1。当Q1计满，即等于9，Q2使能有效，在下一个时钟信号到来时完成加1操作。当Q1Q2计满，即Q1Q2=99，Q3开始工作，使能端为1。最后判断Q3Q2Q1是否等于999，是则输出1，否则输出0。
因为是模块实例化，所以需要定义三个中间变量Q1,Q2,Q3来暂存三个计数器的输出状态。代码如下
module top_module (
input clk,
input reset,
output OneHertz,
output [2:0] c_enable
); //
reg [3:0] Q1,Q2,Q3;
//按上图先模块化实例，即连接模块
bcdcount count1(
.clk(clk),
.reset(reset),
.enable(c_enable[0]),
.Q(Q1));
bcdcount count2(
.clk(clk),
.reset(reset),
.enable(c_enable[1]),
.Q(Q2));
bcdcount count3(
.clk(clk),
.reset(reset),
.enable(c_enable[2]),
.Q(Q3));
always @ (*)
begin
c_enable[0]<=1'b1;//第一个计数器使能端enable为1
end
always @ (*)
begin
if(Q1==4'd9)
c_enable[1]<=1'b1;
else
c_enable[1]<=1'b0;
end
always @ (*)
begin
if(Q1==4'd9&&Q2==4'd9)
c_enable[2]<=1'b1;
else
c_enable[2]<=1'b0;
end
//判断输出1的代码块，若考虑复位信号替换此处
always @ (*)
begin
if(Q1==4'd9 && Q2==4'd9 && Q3==4'd9)
OneHertz<=1'b1;
else
OneHertz<=1'b0;
end
endmodule
这题比较特别，复位信号reset恒为0，所以不需要考虑，如果考虑的话，需要替换成下列代码
always @ (posedge clk)
begin
if(reset==1'b1)
OneHertz<=1'b0;
else if(Q1==4'd8 && Q2==4'd9 && Q3==4'd9)
OneHertz<=1'b1;
else
OneHertz<=1'b0;
end
注意这里判断的是Q3Q2Q1=998的情况，用999的话会报错，查了资料才知道是因为用always就会延迟一个时钟，所以到998即可，如果用电平触发的话就不会延时，所以可以写到999。

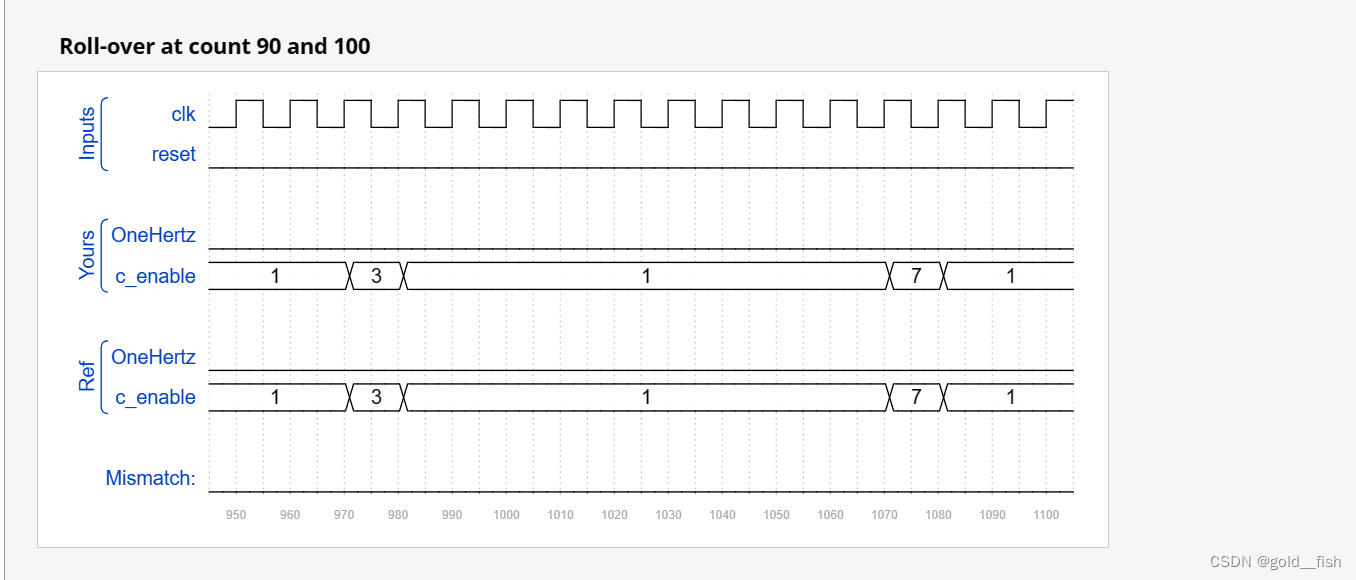

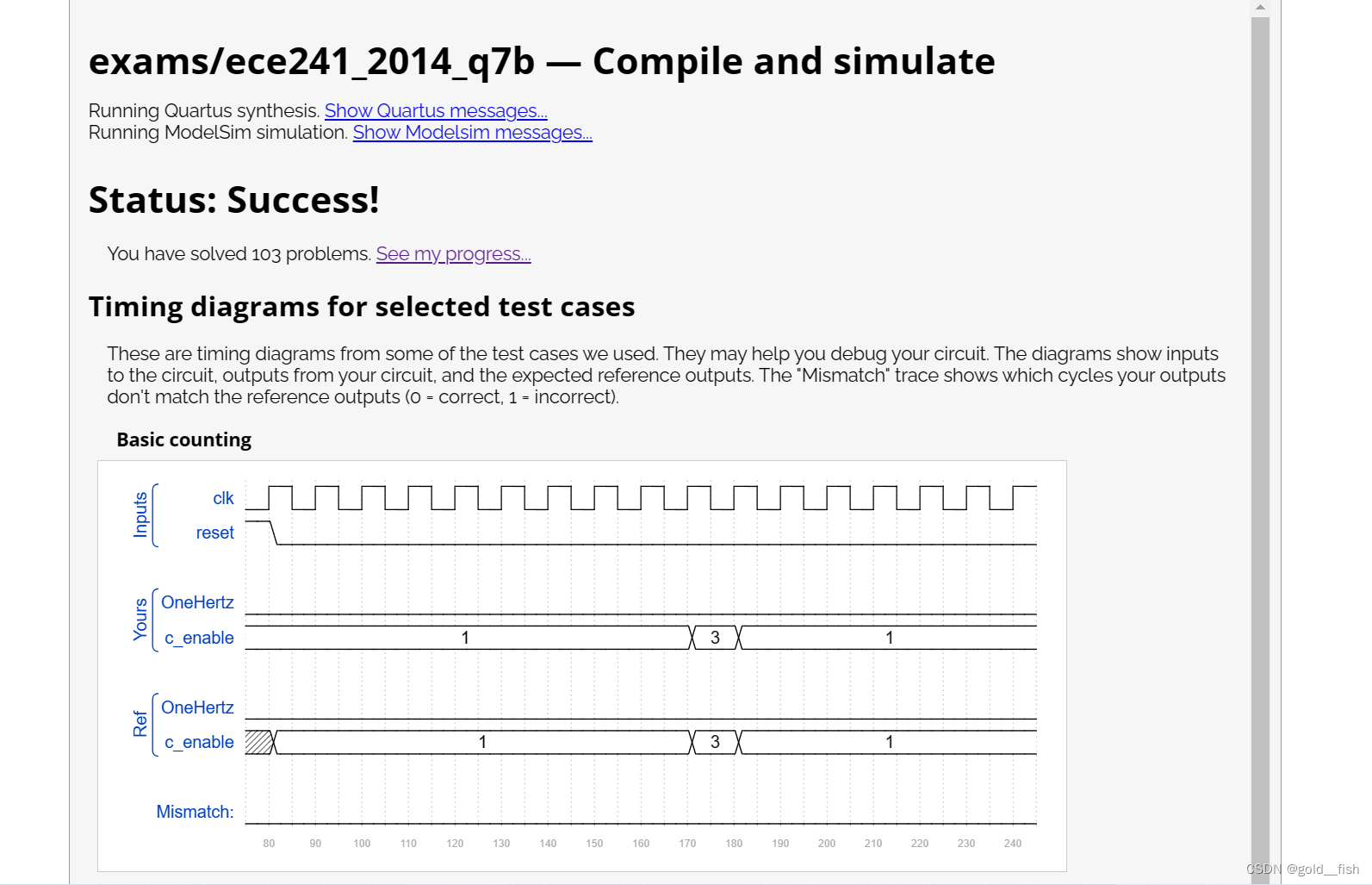

三、仿真图
Countbcd
一、题目要求

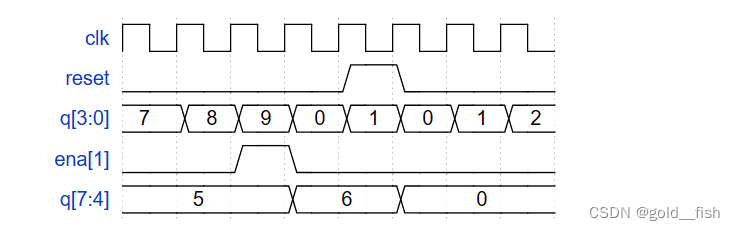

构建一个4位BCD(二进制编码的十进制)计数器。每个十进制数字用4位编码:q[3:0]是个位数，q[7:4]是十位，等等。对于信号[3:1]，还输出一个enable信号，指示何时应增加前三位数字中的每一位
二、分析
一位的BCD十进制加法器可以从0计数到9。题目要求构建四位的BCD，即十进制加法器，可以从0000计数到9999。每个十进制用4位编码表示，如果同步复位信号reset有效，则在下一个时钟上升沿输出值0，否则按下列思路进行运算。因为q[3:0]表示个位，个位需要一直加1，一旦个位计数到9，则此时ena[1]等于1（ena表示前三位何时需要加1，注意前三位指千位百位十位），表示十位此时需要加1，则十位q[7:4]的值加1，个位归零，重复下一次加1操作。同样一旦个位q[3:0]和十位q[7:4]都加到9，此时ena[2]=1，表示百位需要加1。则百位q[11:8]加1，。当个十百位计数到999时，ena[3]=1，表示千位需要加1，千位q[15:12]加1。所以reset控制输出是否置零，ena控制对应位是否需要加1。这样，根据逻辑关系可以得到下列代码
module top_module (
input clk,
input reset, // Synchronous active-high reset
output [3:1] ena,
output [15:0] q);
//个位
always @ (posedge clk)
begin
if(reset==1)
begin
q[3:0]<=4'b0;
end
else if(q[3:0]==4'd9)
begin
q[3:0]<=4'b0;
end
else
begin
q[3:0]<=q[3:0]+1'b1;
end
end
assign ena[1]=(q[3:0]==4'd9)? 1'b1:1'b0;
//十位
always @ (posedge clk)
begin
if(reset==1)
begin
q[7:4]<=4'b0;
end
else if(ena[1]==1'b1)
begin
if(q[7:4]==4'd9)
begin
q[7:4]<=4'b0;
end
else
begin
q[7:4]<=q[7:4]+1'b1;
end
end
end
assign ena[2]=(q[3:0]==4'd9&&q[7:4]==4'd9)? 1'b1:1'b0;
//百位
always @ (posedge clk)
begin
if(reset==1)
begin
q[11:8]<=4'b0;
end
else if(ena[2]==1'b1)
begin
if(q[11:8]==4'd9)
begin
q[11:8]<=4'b0;
end
else
begin
q[11:8]<=q[11:8]+1'b1;
end
end
end
assign ena[3]=(q[3:0]==4'd9&&q[7:4]==4'd9&&q[11:8]==4'd9)? 1'b1:1'b0;
//千位
always @ (posedge clk)
begin
if(reset==1)
begin
q[15:12]<=4'b0;
end
else if(ena[3]==1'b1)
begin
if(q[15:12]==4'd9)
begin
q[15:12]<=4'b0;
end
else
begin
q[15:12]<=q[15:12]+1'b1;
end
end
end
endmodule

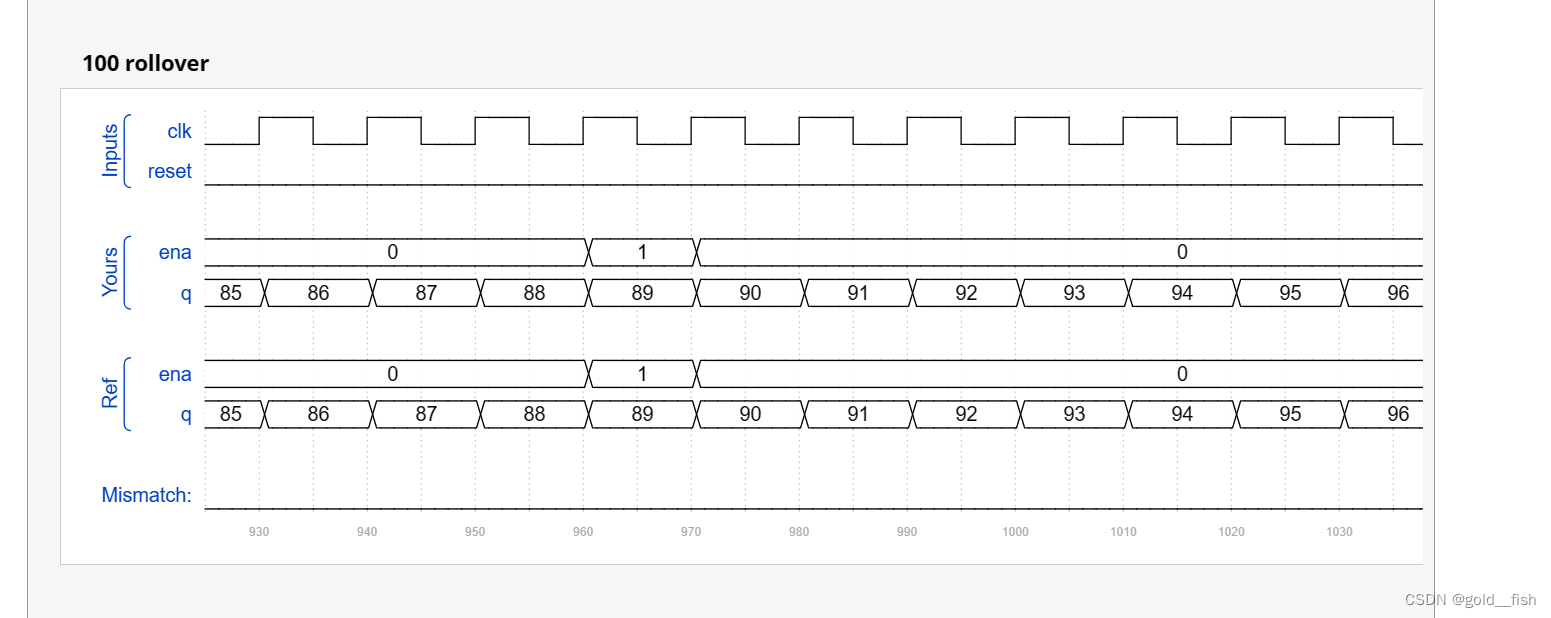

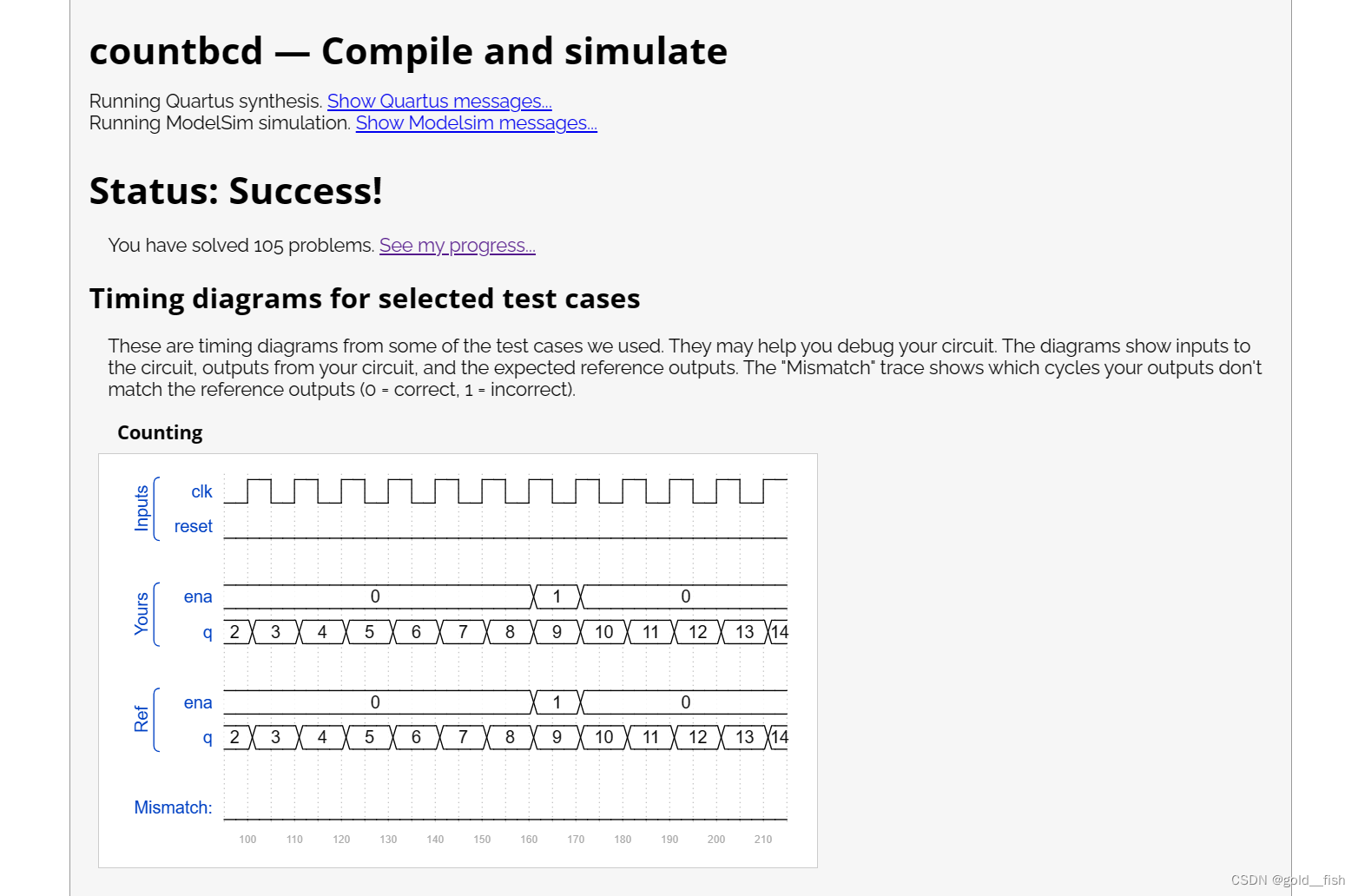

三、仿真图
Count clock
一、题目要求
创建一组适合作为12小时时钟使用的计数器(带有am/pm指示器)。您的计数器由一个快速运行的时钟进行计时，每当您的时钟应该增加时(即每秒一次)，就会有一个脉冲。

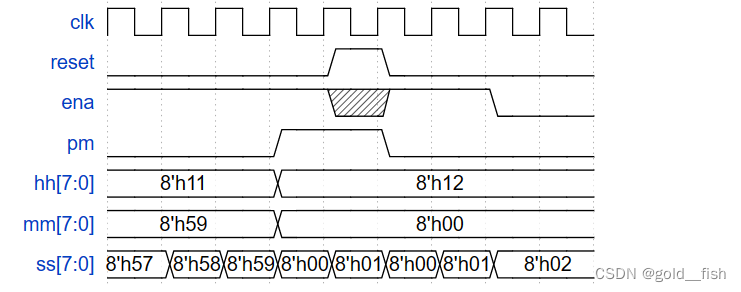

reset将时钟重置到12:00 AM。pm是0表示AM, 1表示pm。hh、mm和ss是两个BCD(二进制编码十进制)数字，分别表示小时(01-12)、分钟(00-59)和秒(00-59)。Reset具有比enable更高的优先级，并且即使在未启用时也可能发生。
二、分析
本题是设计一个12小时的时钟，其中hh[7:0]表示小时位，范围为1到12，mm[7:0]表示分钟位，范围为00到59，ss[7:0]表示秒位，范围为00到59。所以应从01:00:00计数到12:59:59。pm=0表示AM早上(00时到12时)，pm=1表示PM下午（即13时到24时）。秒位一直处于计数状态，即每来一个时钟上升沿就计数一次。一旦秒计数到59，则给出一个进位信号，此时分钟位mm加1，秒位清零，分钟位等待下一个秒向分钟的进位信号才能继续加1。同样的，当分钟和秒位计数到59分59秒时，向小时位给出一个进位信号，小时位加1，分钟和秒位清零。而reset为复位信号，一旦reset有效，输出会被置位为12时00分00秒，另外如果计数到12时59分59秒，则复位为01：00：00。reset优先级最高，一旦reset无效，而使能端ena有效，则开始计数。如果ena=0，则输出保持不变，在波形图里边当ena=0的时候，hh和mm，ss都保持为8’h12，8‘h00，8’h02不变。秒位从00计数到59，共有两位，低位从0计数到9，则向高位进一，使得高位从0计数到5。分钟位和小时位同理。
故逻辑如下：定义以下变量
reg [3:0] hh_low,mm_low,ss_low;//表示小时位，分钟位和秒位的低位
reg [3:0] hh_high,mm_high,ss_high;//表示小时位，分钟位和秒位的高位
wire ss_low_to_high;//秒位的低位向高位的进位信号
wire ss_high_to_mm_low;//秒位的高位向分钟位低位的进位信号
wire mm_low_to_high;//分钟位的低位向分钟位高位的进位信号
wire mm_high_to_hh_low;//分钟位的高位向小时位的进位信号
wire hh_low_to_hh_high;//小时位的低位向小时位的高位的进位信号
//高位和低位合并
assign hh={hh_high,hh_low};
assign mm={mm_high,mm_low};
assign ss={ss_high,ss_low};
在时钟信号clk的上升沿，如果reset有效，则输出置位为12：00：00。这里暂不考虑复位的情况。这里还要注意在不考虑reset的情况下，ena控制的整个时钟的开始和暂停，ena=1，开始计数，否则保持不变。所以下边每次判断是否计数时都要考虑ena的状态
秒位：先判断ena的状态，如果ena=1，则ss_low开始计数，一旦计数到9，即ss_low=9，秒位的低位向高位的进位信号ss_low_to_high=1，同时ss_low清零。此时ss_high加1。所以ss_high高位加1的条件是ss_low=9且ena=1。此时时钟为 ??:??:?9。同样一旦ss_high计数到5，即ss_high=5，并且ss_low=9，秒位的高位向分钟位低位的进位信号ss_high_to_mm_low=1，此时mm_low加1，同时ss_high清零，因为此时ss_low等于9，在下一个时钟信号会自动清零（上一个判断已经给出清零的条件），所以这样直接令ss_high=0即可。所以mm_low开始计数的条件是ss_low=9且ss_high=5且ena=1。此时时钟为??:??:59。如果reset有效则秒位全部清零
分钟位：mm_low开始计数，一旦计数到9，即mm_low=9，并且ss_low=9，ss_high=5，则分钟位的低位向分钟位高位的进位信号mm_low_to_high=1，此时mm_high开始计数，同时mm_low清零，所以mm_high开始计数的条件为ss_low=9，ss_high=5，mm_low=9，ena=1。
此时时钟为??:?9:59。mm_high一旦开始计数到5，且ss_low=9，ss_high=5，mm_low=9，此时分钟位的高位向小时位的进位信号mm_high_to_hh_low=1，hh_low开始计数。所以hh_low的计数条件为ss_low=9，ss_high=5，mm_low=9，mm_high=5，ena=1。同时mm_high清零。此时时钟为??:59:59。如果reset有效则分钟位全部清零
小时位：因为小时位是从01计数到12的，所以时钟应该从01:00:00计数到12:59:59（如果是00计数到11就是00:00:00到11:59:59，这是我们生活中常用的，本题比较特殊）。因为reset有效的时候是复位到12时的，所以先考虑hh_low，如果reset有效，则hh_low=2。否则hh_low开始计数，hh_low有两种情况需要分析。第一种是如果是从01:00:00计数到09:59:59，即如果ss_low=9，ss_high=5，mm_low=9，mm_high=5，hh_low=9，hh_high=0，ena=1，则hh_low=0（09:59:59再加1就是10:00:00）。第二种是如果是从10:00:00计数到12:59:59，即如果ss_low=9，ss_high=5，mm_low=9，mm_high=5，hh_low=2，hh_high=1，ena=1，则hh_low=1(12:59:59再加1就是01:00:00)。
hh_high位的判断如下，如果reset等于1，即有效，复位为12:00:00，所以hh_high=1，如果为12:59:59，即ss_low=9，ss_high=5，mm_low=9，mm_high=5，hh_low=2，hh_high=1，ena=1，则hh_high=0(12:59:59再加1就是01:00:00)。如果是从01:00:00计数到09:59:59，则判断条件为s_low=9，ss_high=5，mm_low=9，mm_high=5，hh_low=9，hh_high=0，ena=1，则hh_high=1即可。
pm位：如果复位信号reset=1有效，pm=0。否则如果计数到11：59：59，pm=1，再计数到下一个计数到11：59：59时，pm取0。故我们直接让pm翻转即可。翻转可以用取反的逻辑关系得到。不需要给pm赋初值，系统默认上电为低电平。
根据上述思路得到以下代码，代码很长但理解了上述逻辑很容易写出来
module top_module(
input clk,
input reset,
input ena,
output pm,
output [7:0] hh,
output [7:0] mm,
output [7:0] ss);
reg [3:0] hh_low,mm_low,ss_low;//表示小时位，分钟位和秒位的低位
reg [3:0] hh_high,mm_high,ss_high;//表示小时位，分钟位和秒位的高位
wire ss_low_to_high;//秒位的低位向高位的进位信号
wire ss_high_to_mm_low;//秒位的高位向分钟位低位的进位信号
wire mm_low_to_high;//分钟位的低位向分钟位高位的进位信号
wire mm_high_to_hh_low;//分钟位的高位向小时位的进位信号
wire hh_low_to_hh_high;//小时位的低位向小时位的高位的进位信号
//高位和低位合并
assign hh={hh_high,hh_low};
assign mm={mm_high,mm_low};
assign ss={ss_high,ss_low};
//秒位的低位开始计数
always @ (posedge clk)
begin
if(reset==1)
begin
ss_low<=4'b0;
end
else if(ena==1)//ena是使能信号，只有为1时，时钟才开始计数
begin
if(ss_low==4'd9) //从0计数到9,即 **:**:*9
begin
ss_low<=4'b0;
end
else
begin
ss_low<=ss_low+1'b1;
end
end
end
assign ss_low_to_high=(ss_low==4'd9 && ena==1'b1)? 1'b1:1'b0;
//秒位的高位位开始计数
always @ (posedge clk)
begin
if(reset==1)
begin
ss_high<=4'b0;
end
else if(ss_low_to_high==1)
begin
if(ss_low==4'd9 && ss_high==4'd5 && ena) // **:**:59
begin
ss_high<=4'b0;
end
else
begin
ss_high<=ss_high+1'b1;
end
end
end
assign ss_high_to_mm_low=(ss_low==4'd9 && ss_high==4'd5 && ena==1'b1)? 1'b1:1'b0;
//分钟位的低位位开始计数
always @ (posedge clk)
begin
if(reset==1)
begin
mm_low<=4'b0;
end
else if(ss_high_to_mm_low==1'b1)
begin
if(ss_low==4'd9 && ss_high==4'd5 && mm_low==4'd9 && ena==1'b1) // **:*9:59
begin
mm_low<=4'b0;
end
else
begin
mm_low<=mm_low+1'b1;
end
end
end
assign mm_low_to_high=(ss_low==4'd9 && ss_high==4'd5 && mm_low==4'd9 && ena==1'b1)? 1'b1:1'b0;
//分钟位的高位开始计数
always @ (posedge clk)
begin
if(reset==1)
begin
mm_high<=4'b0;
end
else if(mm_low_to_high==1)
begin
if(ss_low==4'd9 && ss_high==4'd5 && mm_low==4'd9 &&mm_high==4'd5&& ena==1'b1)//**:59:59
begin
mm_high<=4'b0;
end
else
begin
mm_high<=mm_high+1'b1;
end
end
end
assign mm_high_to_hh_low=(ss_low==4'd9 && ss_high==4'd5 && mm_low==4'd9 && mm_high==4'd5 && ena==1'b1)? 1'b1:1'b0;
//小时位的低位计数
always @ (posedge clk)
begin
if(reset==1)
begin
hh_low<=4'd2;
end
else if(mm_high_to_hh_low==1)
begin
if(ss_low==4'd9 && ss_high==4'd5 && mm_low==4'd9 && mm_high==4'd5 && hh_low==4'd2 && hh_high==4'd1 && ena==1'b1)//11:59:59
begin
hh_low<=4'd1;
end
else if(ss_low==4'd9 && ss_high==4'd5 && mm_low==4'd9 && mm_high==4'd5 && hh_low==4'd9 && hh_high==4'd0 && ena==1'b1)//09:59:59
begin
hh_low<=4'd0;
end
else
begin
hh_low<=hh_low+1'b1;
end
end
end
assign hh_low_to_hh_high = (ss_low==4'd9 && ss_high==4'd5 && mm_low==4'd9 && mm_high==4'd5 && hh_low==4'd9 && hh_high==4'd0 && ena==1'b1)? 1'b1:1'b0;
//小时位的高位计数
always @ (posedge clk)
begin
if(reset==1)
begin
hh_high<=4'b1;
end
else if(ss_low==4'd9 && ss_high==4'd5 && mm_low==4'd9 && mm_high==4'd5 && hh_low==4'd2 && hh_high==4'd1 && ena)//12:59:59--01:00:00
hh_high<=4'b0;
else if(hh_low_to_hh_high) //09:59:59--10:00:00
begin
hh_high<=1'b1;
end
end
//pm的状态判断
always @ (posedge clk)
begin
if(reset==1)
begin
pm<=1'b0;
end
else if(ss_low==4'd9 && ss_high==4'd5 && mm_low==4'd9 && mm_high==4'd5 && hh_low==4'd1 && hh_high==4'd1 && ena==1'b1)
begin
pm <= ~pm;
end
end
endmodule

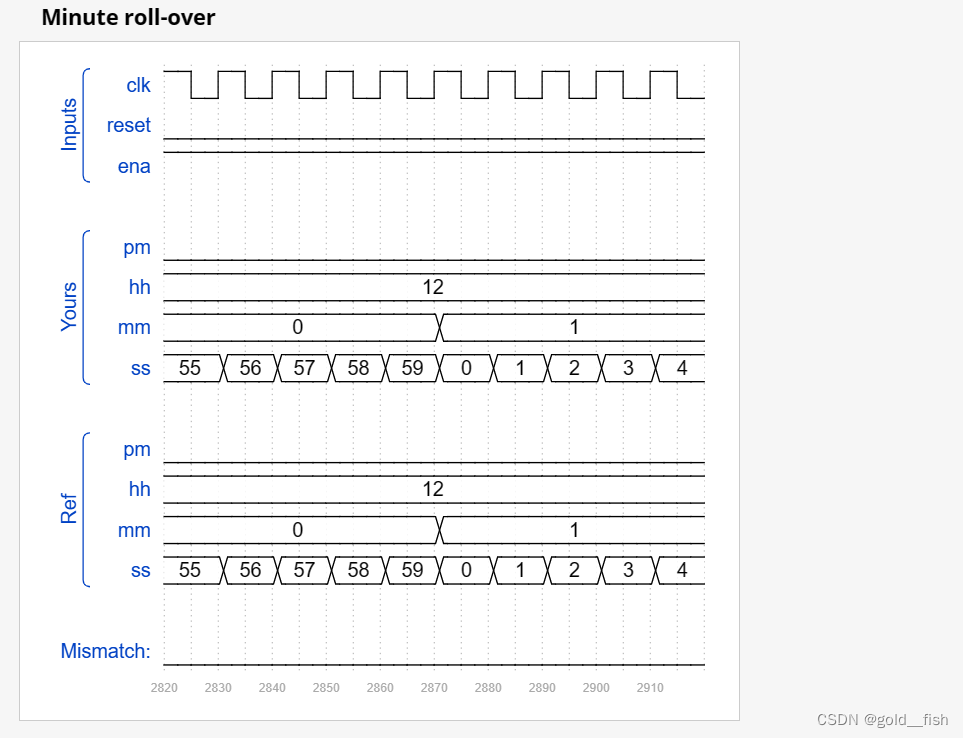

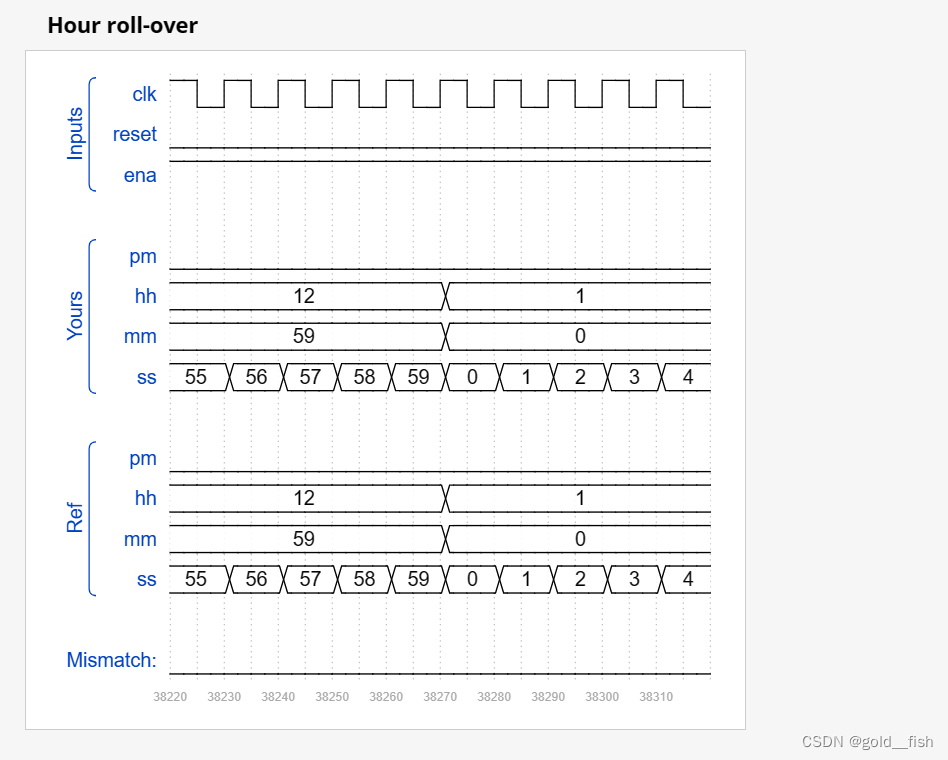

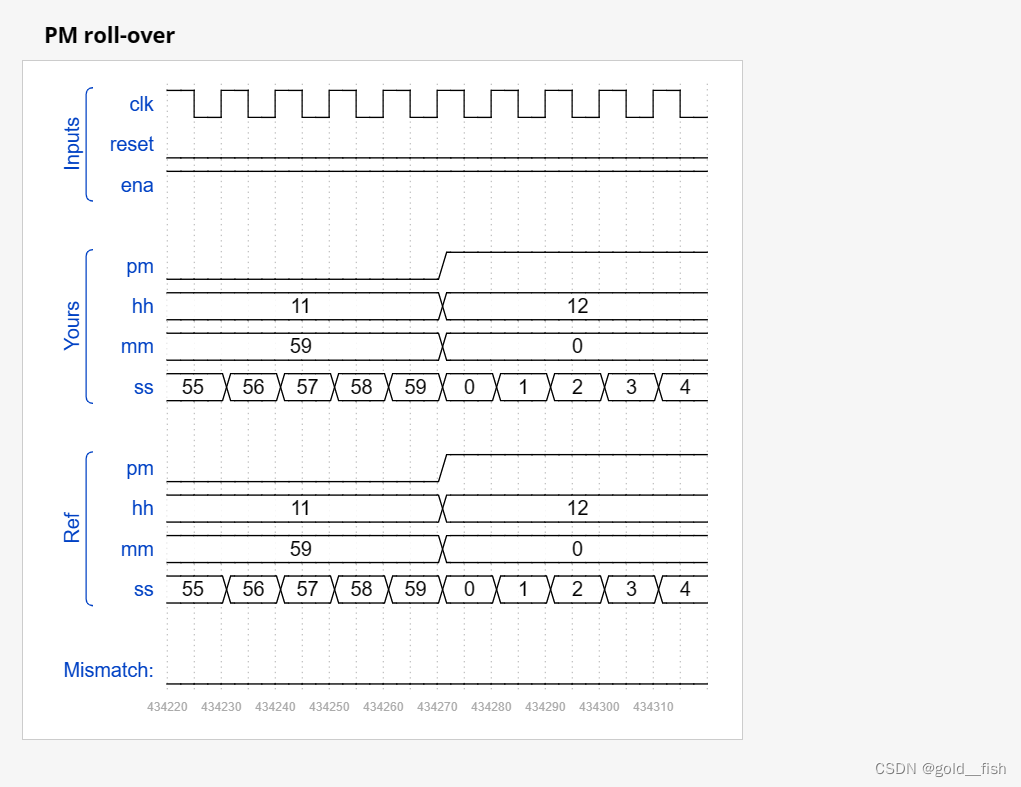

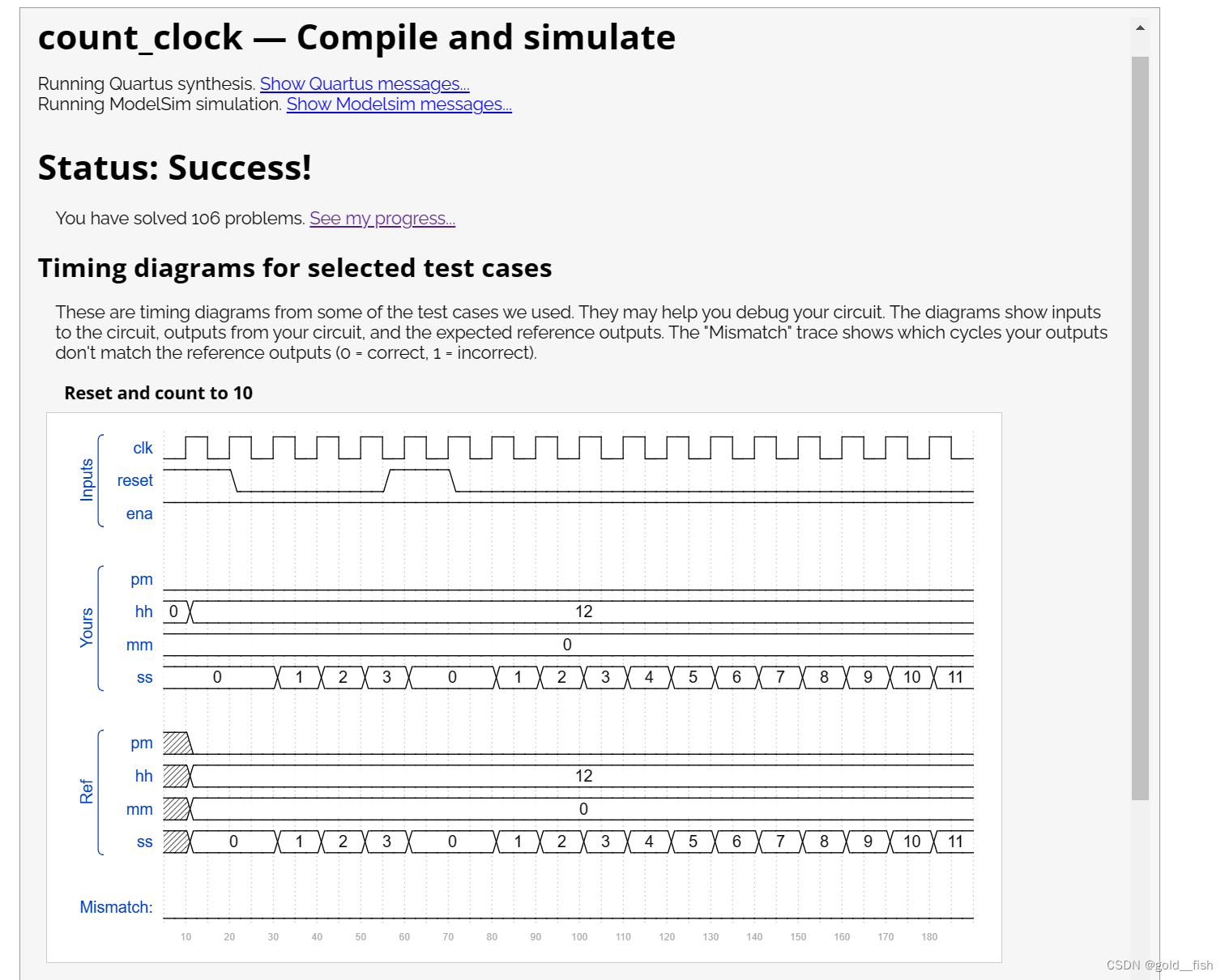

三、仿真图
