Exams/ece241 2014 q7b

module top_module (
    input clk,
    input reset,
    output OneHertz,
    output [2:0] c_enable
);
    wire [3:0]Q1,Q2,Q3;

    always@(*)begin
        if(reset)begin
            OneHertz<=0;
            c_enable<=0;
        end
        else begin
            // 模拟0~999的加法，这里只负责“让加法正常进行”
            c_enable[0]<=1;
            c_enable[1]<=(Q1==9&&c_enable[0])?1:0;
            c_enable[2]<=(Q2==9&&c_enable[1])?1:0;
            OneHertz<=(Q1==9&&Q2==9&&Q3==9)?1:0;
        end
    end
	// 这里才是自动的进行加法
    bcdcount counter0 (clk, reset, c_enable[0],Q1);
    bcdcount counter1 (clk, reset, c_enable[1],Q2);
    bcdcount counter2 (clk, reset, c_enable[2],Q3);


endmodule

草泥马鼓包哥

现在先了解一下用的组件 bcdcount，bcd码或者8421码大家都了解，bcdcount也是计数器，从1记到15（因为1111是15，对吧？）

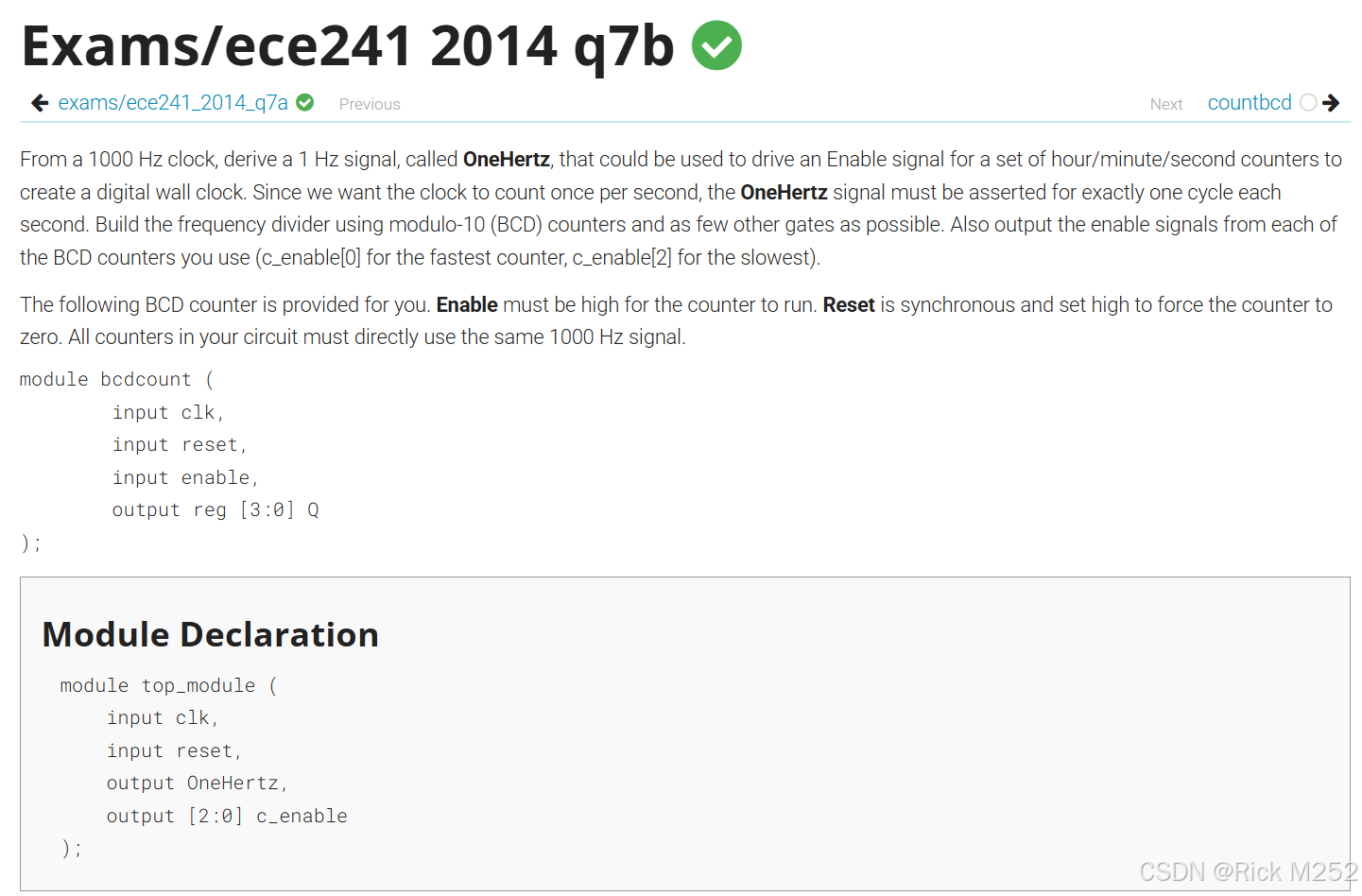

题干说，我们使用的clk是1000赫兹，也就是周期为0.001s，要实现1s的计数器，就需要1000个周期。

现在我们用bcdcount组件来记录1000个周期，但是注意，c_enable只有三位，这时候思维就要打开。这是一个向量，也就是说，每一位你可以放十进制的东西进去。

1000个周期，意味着我们需要记录0~999，这时候我们可以简单的模拟0-999的加法，具体实现看代码就可以了。

注意，“让加法正常进行”是用c_enable进行的，“进行加法”是clk负责的。
