用Power SI 转化单端S参数到差分S参数

背景：

使用网络分析仪测试100Base-T网络变压器的S参数，保存为S4P格式。

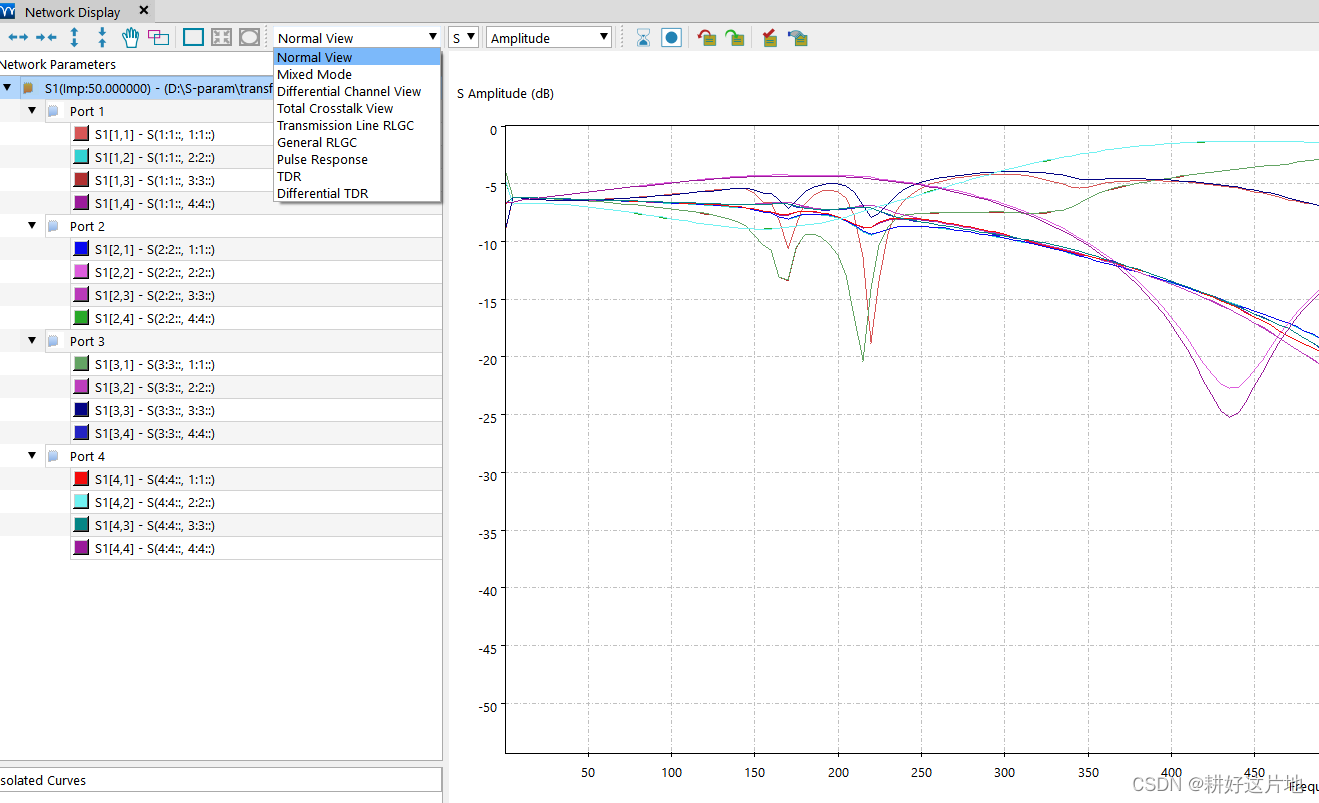

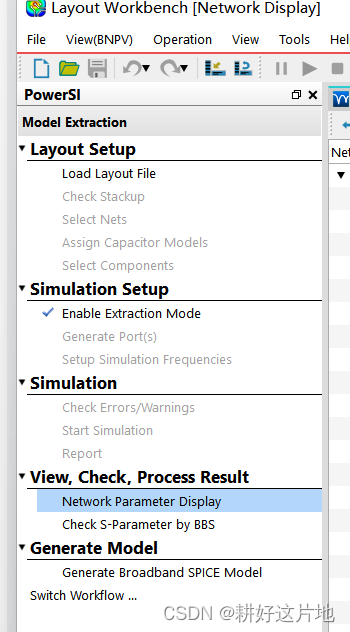

用Power SI 中的 Network parameter Display 打开，发现nNormal view 和 Mixed mode 显示的曲线时一样的， 无法通过选项切换到差分模式的S参数。

研究了一下发现，时因为没有设置差分端口。

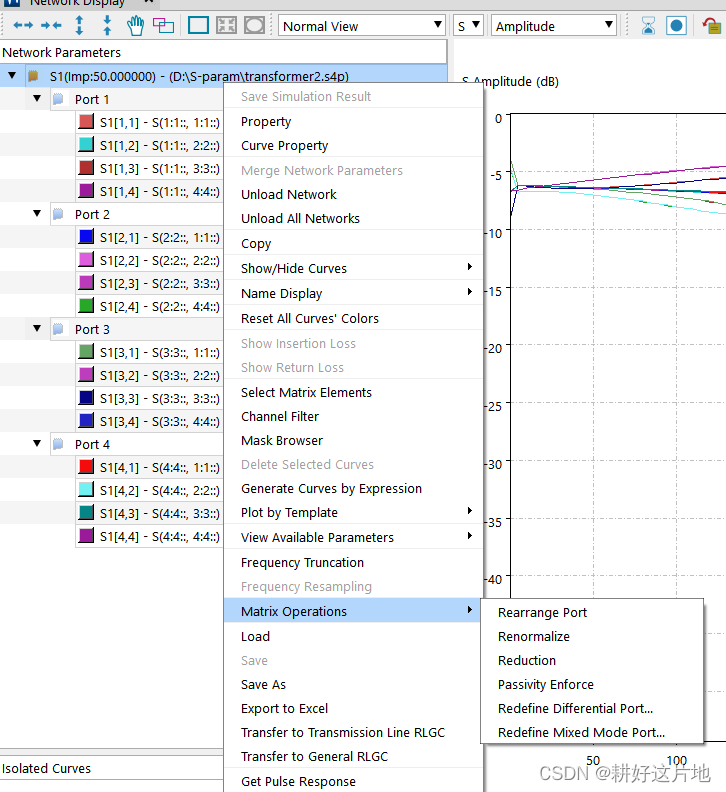

我们可以通过matrix operations--> redefine Differential port 重新定义差分端口

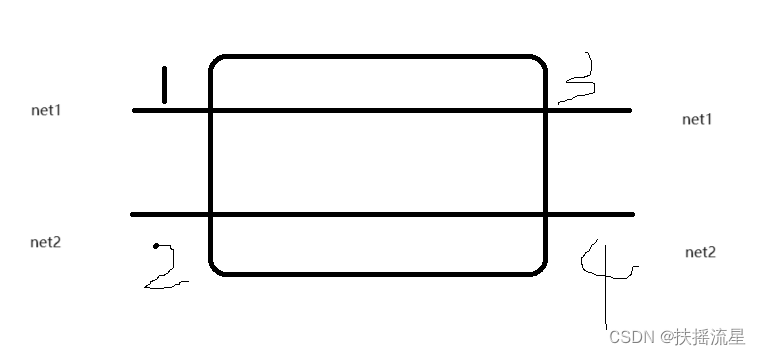

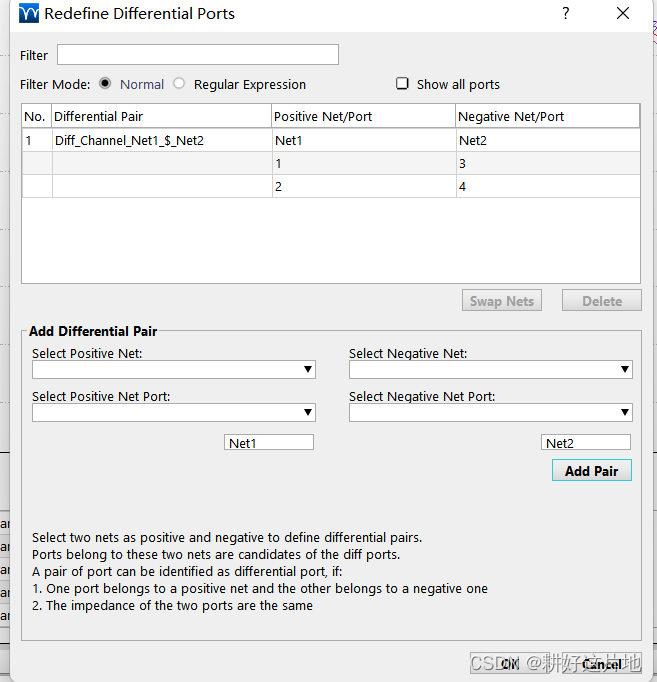

定义两个差分端口1-3 为Port 1， 2-4 为Port 2

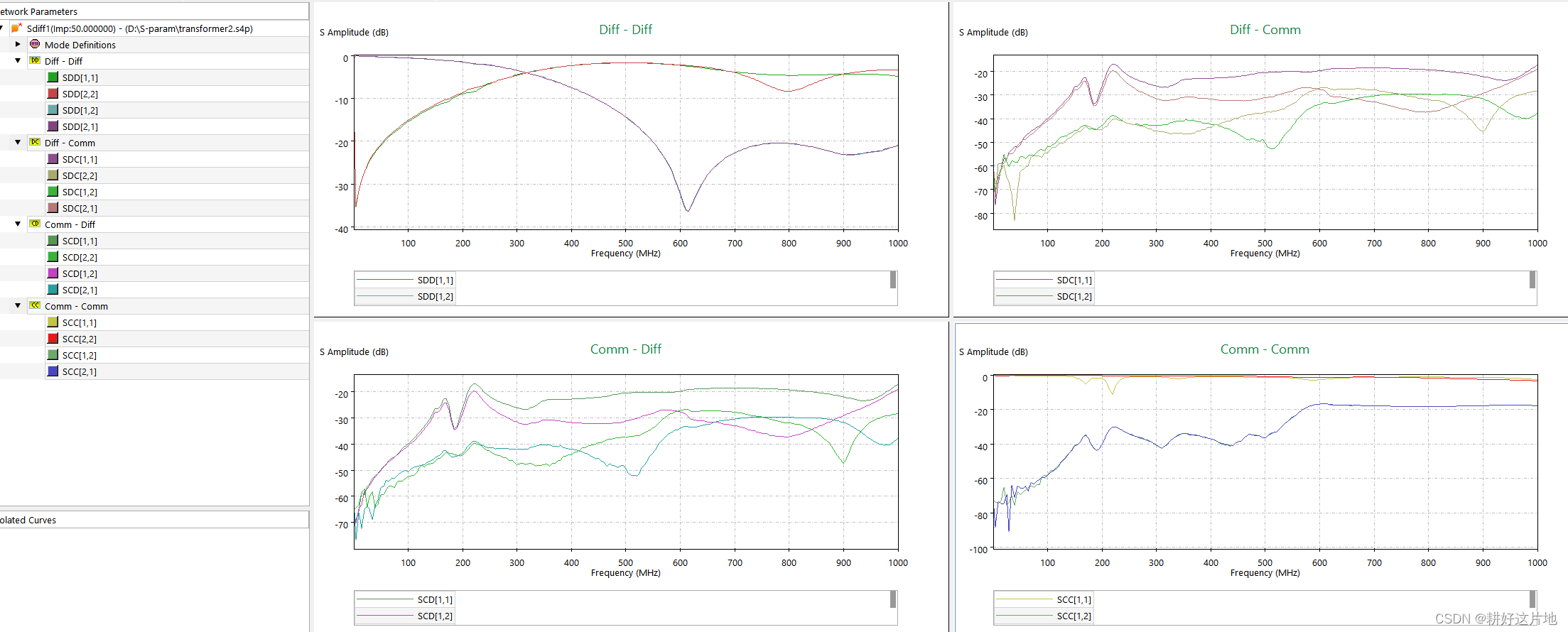

设定好后点击确认，就可以显示为差分模式

注意：

定义差分信号的时候只能定义两个网络，即发送pin和接收pin 需要使用同一个网络名称，否则无法显示插入损耗， 这个跟通过AC耦合的差分网络相同，AC耦合电容前后需要merge为同一个网络。
