STM32使用IO口输出PWM时，需要将GPIO模式设置为复用模式，F3系列还需设置AFRL和AFRH寄存器，其他系列未考证。

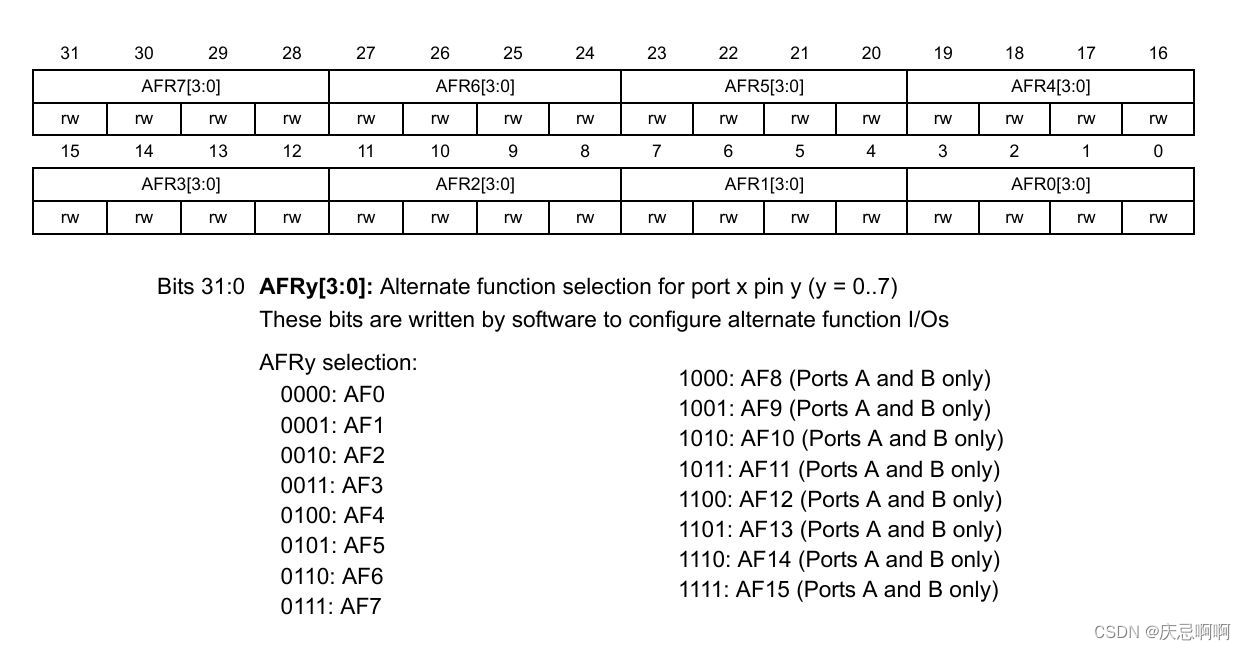

上图为AFRL寄存器配置表，AFRH寄存器类似。其中AFRy中的y与GPIO编号对应，AF0~AF15对应不同的复用功能。

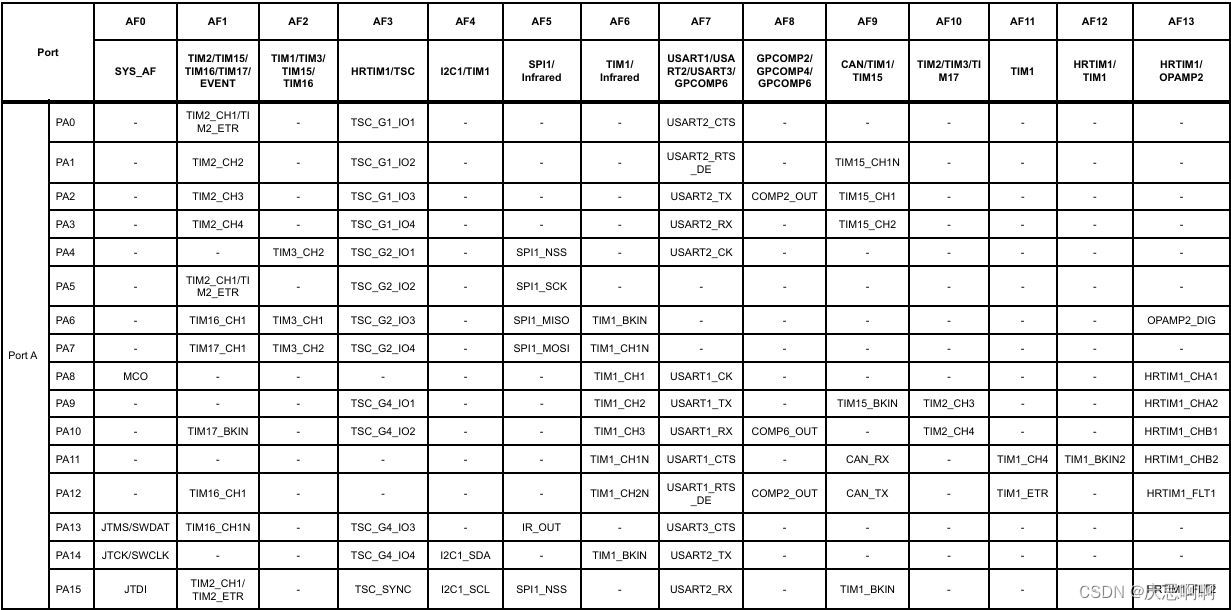

复用功能具体如下表：

例如使用TIM2_CH1，即PA15，表中对应AF1，即将AFRH寄存器中的Bits31:28设置为0001：AF1
