STM8S003F3 使用TIM1_CH1与TIM1_CH2配置PWM输出

在STM8S003F3项目中,使用TIM1_CH1和TIM1_CH2作为PWM输出时遇到无输出问题。通过查看数据手册发现,需要配置选项字节才能启用这两个通道。解决方案包括使用STVP在固件烧写时配置,或者在STM8S固件库中编程选项字节。经过正确配置,四个PWM通道均能正常工作。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

      最近一个项目,用的是STM8S003F3这款小型的MCU,使用TIM1_CH1 TIM_CH2作为PWM输出时,遇到了问题,代码下载后,PWM是没有任何输出的。用示波器看,应该是PWM没有任何输出。

      首先在网上找了下资料,又看了官方的例程,感觉代码没有问题。后来仔细查看问题,终于找到解决的方案。

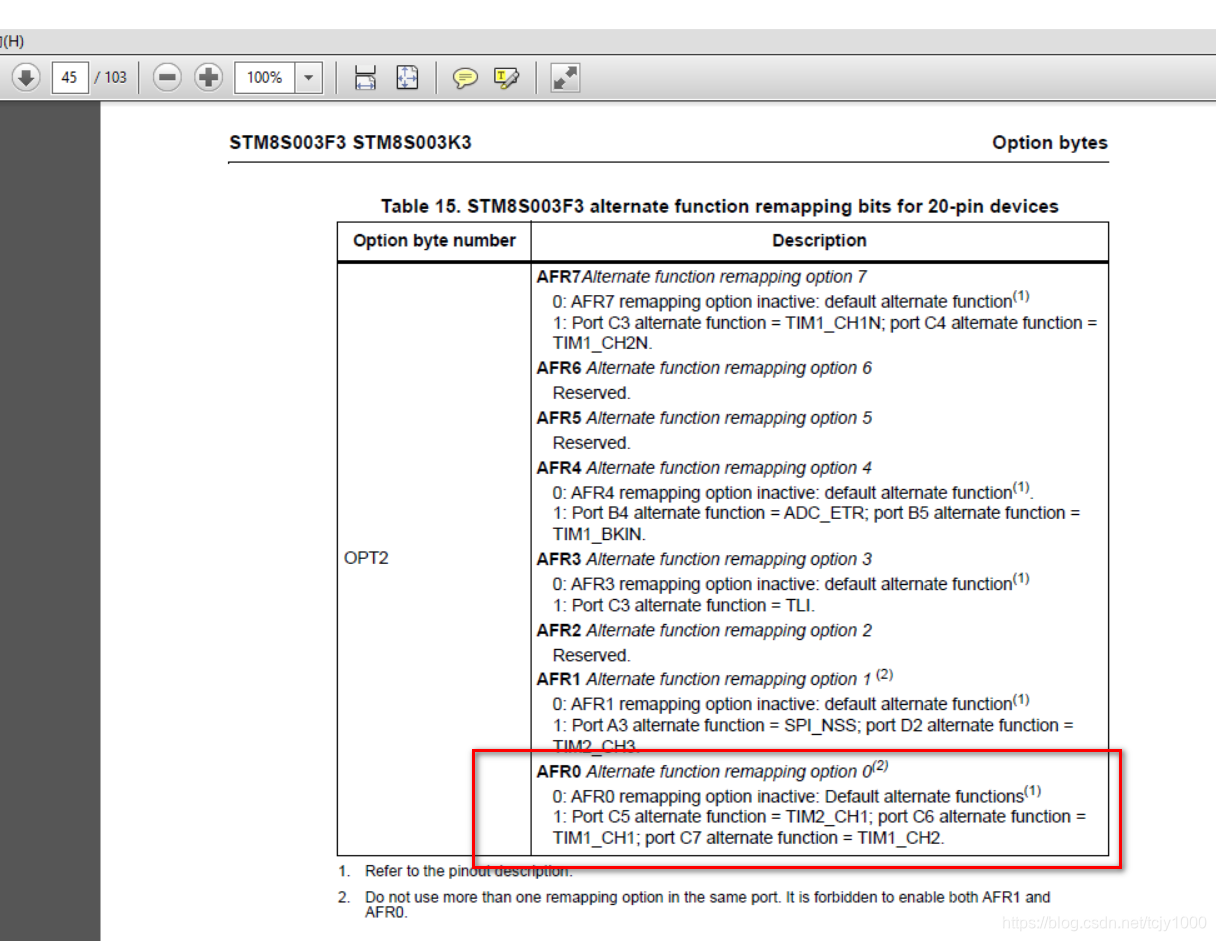

原来根据STM8S003F3的数据手册,需要配置一个选项字节才能使能TIM1_CH1与TIM1_CH2。







配置的方法有两种:

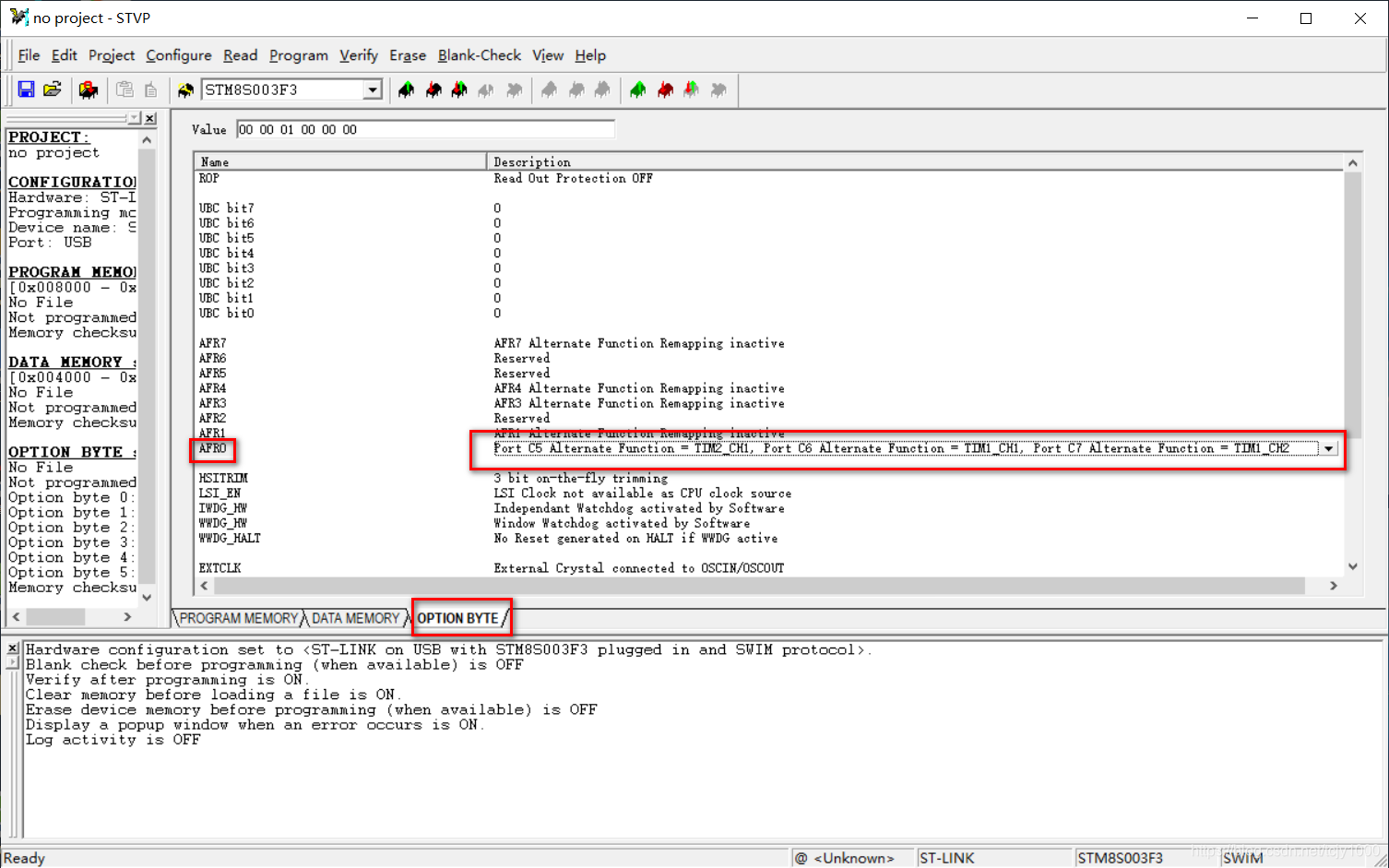

(1)使用STVP(STM32与STM8)烧写的软件,在烧写固件时,配置一下,下载到芯片,其实这个保存在DataFlash中,理论上配置一次,再使用ST-LINK下载,就一直生效。





(2)方法二,STM8S的固件库里,是有编程这个选项字节的功能的,只需要调用,在初始化时把相应的字节编程一
