前言
本文为笔者学习江科协stm32[7-1 ADC模数转换器]笔记,非常感谢作者的细致详解,让我理解更深刻。笔者才疏学浅,班门弄斧,详情请移步STM32入门教程-2023版 细致讲解 中文字幕

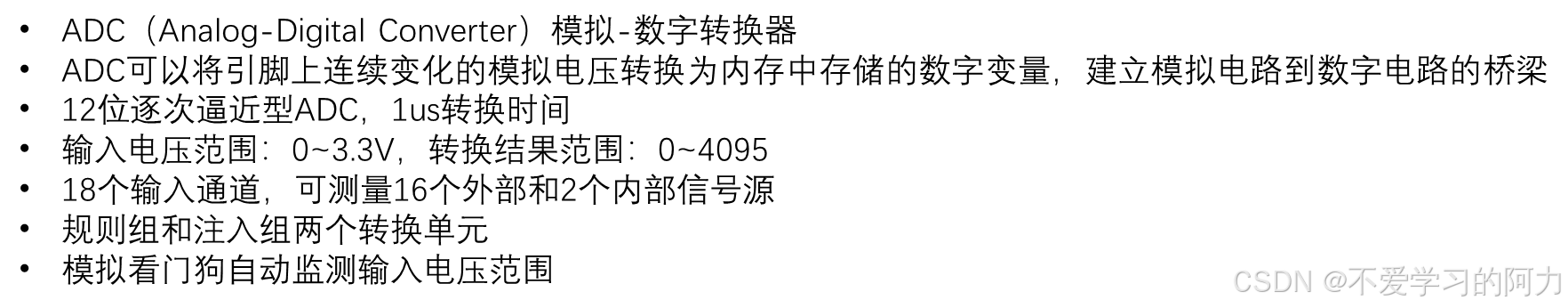

ADC简介
补充:
1.数字到模拟的桥梁,DAC,可以使用pwm
2.
对应的二进制 | 电压 |
---|---|
2^12-1 | 3.3 |
0 | 0 |

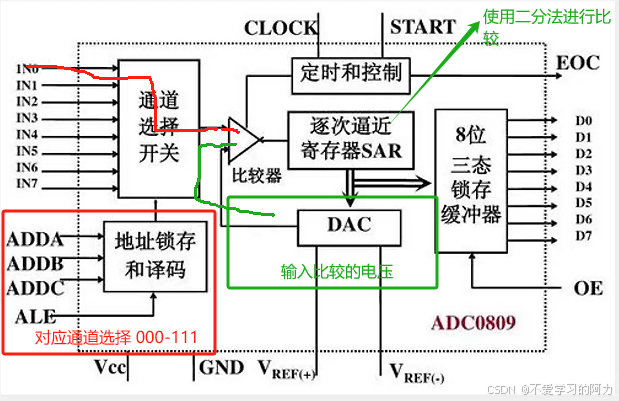

逐次逼近型ADC
start :开始脉冲
clock: 时钟脉冲

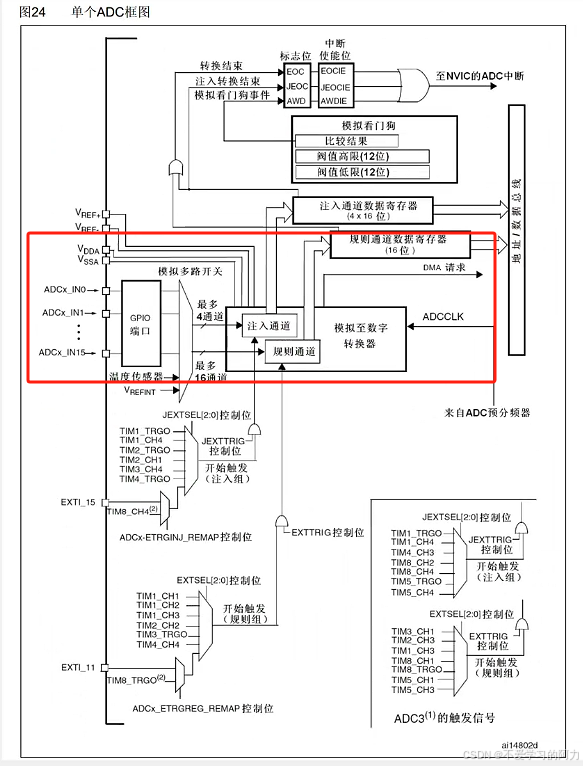

STM32ADC框图
最终的电压数据会放入数据寄存器中,在进行ADC 电压转换时,还分成了两个组,
1.规则通道组
可以依次转换16个通道的数据,但是数据寄存器只能存储一个通道的电压,其他通道的数据会丢失,最好配合DMA实现。
2.注入通道组
可以同时转换4个通道的数据,不用担心数据覆盖的问题。
左下角是触发转换部分,对应逐次逼近型adc start信号开始转换,触发adc开始转换的信号有两种,一种是软件触发;一种是硬件触发,触发源主要来自于定时器,有定时器的各个通道,通过TIM3-TRGO可以不需要进中断,节省资源。
adcclk 对应逐次逼近型adc clock时钟脉冲信号,最大为14MHZ。
ADC结构框图
