定时器定时中断&定时器外部时钟

前言

本文为笔者学习江科协stm32[6-2 定时器定时中断&定时器外部时钟]笔记，非常感谢作者的细致详解，让我理解更深刻。笔者才疏学浅，班门弄斧，详情请移步STM32入门教程-2023版 细致讲解 中文字幕

定时器定时中断

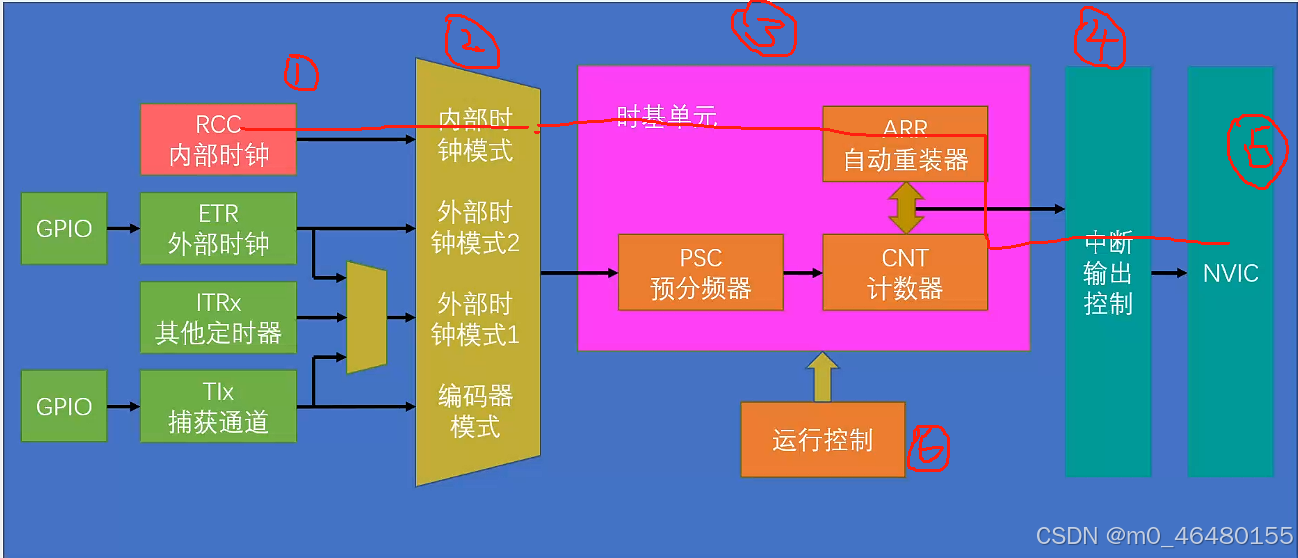

这个是定时器中断的整个框架结构，只需要把这里的每个模块打通 ，就可以让定时器工作了
1.RCC开启时钟，定时器的基准时钟和整个外设的工作时钟都会同时打开了；
2.选择时基单元的时钟源，对于定时中断，可以选择内部时钟源；
3.配置时基单元，配置预分频器等；
4.配置输出中断控制，允许更新中断输出到NVIC;
5.配置NVIC，在NVIC中打开定时器中断的通道，并分配一个优先级；
6.使能定时器，定时器使能后，计数器就会开始计数了，触发中断；

相关库函数

函数	功能
void TIM_Cmd()	定时器使能和失能，对应运行控制
void TIM_TimeBaseInit()	时基单元初始化
void TIM_ITConfig()	配置定时器中断，ITConfig代表配置相关外设中断
void TIM_InternalClockConfig()	选择内部时钟
void TIM_ITRxExternalClockConfig()	选择ITR其他定时器时钟
void TIM_TIxExternalClockConfig()	选择TIMx捕获通道时钟
void TIM_ETRClockMode1Config()	选择ETR通过外部时钟模式1输入的时钟
void TIM_ETRClockMode2Config()	选择ETR通过外部时钟模式2输入的时钟
void TIM_ETRConfig()	单独用来配置ETR引脚的预分频器，极性，滤波器这些参数
void TIM_PrescalerConfig()	单独写入预分频值
void TIM_CounterModeConfig	改变计数器的计数模式

接下来我们实现让定时器每秒增加1，并且在OLED 屏幕显示1s,具体接线方式和OLED 库函数参考江协大大给的资料
资料下载

timer.c文件

#include "stm32f10x.h"                  // Device header

extern int Num;

void TimerInit(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);
	TIM_InternalClockConfig(TIM2);


	TIM_TimeBaseInitTypeDef Tim_TimBaseInitStruct;
	//指定时钟分频	跟时基单元关系不大
	Tim_TimBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1;
	//计数器模式，向上计数,向下计数等
	Tim_TimBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up;
	//ARR
	Tim_TimBaseInitStruct.TIM_Period = 10000-1;
	//PSC
	Tim_TimBaseInitStruct.TIM_Prescaler = 7200-1;
	//重复计数器，只有高级计数器才有
	Tim_TimBaseInitStruct.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2,&Tim_TimBaseInitStruct);


	//配置更新中断到NVIC通路
	TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE);
	//配置NVIC
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	NVIC_InitTypeDef NVICInitStructure;
	//定时器2在NVIC通道
	NVICInitStructure.NVIC_IRQChannel  = TIM2_IRQn;
	NVICInitStructure.NVIC_IRQChannelCmd = ENABLE;
	//优先级
	NVICInitStructure.NVIC_IRQChannelPreemptionPriority = 2;
	NVICInitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVICInitStructure);

	TIM_Cmd(TIM2,ENABLE);
}

void TIM2_IRQHandler(void){
	//获取标志位
	if(TIM_GetITStatus(TIM2,TIM_IT_Update)==SET){
		Num++;
		//清除标志位
		TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
	}

}

timer.h

#ifndef __TIMER_H
#define __TIMER_H

void TimerInit(void);

#endif

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "timer.h"
int Num;
int main(void)
{
	OLED_Init();
	TimerInit();

	OLED_ShowString(1,1, "Num:");
	while (1)
	{
		OLED_ShowNum(1,5,Num,2);
	}
}

定时器外部时钟中断

将对射式红外传感器接入PA0引脚，PA0引脚对应ETR，接线参考原始资料；

更改部分如下，将之前选择内部时钟源，TIM_InternalClockConfig(TIM2);改为如下，然后获取TIM_COUNTER()就可以了。

	GPIO_InitTypeDef GPIO_InitLED;
	//GPIO的8种工作模式
	//GPIO_Mode_Out_PP 设置为推挽输出
	GPIO_InitLED.GPIO_Mode= GPIO_Mode_IPU;
	//选择LED引脚
	GPIO_InitLED.GPIO_Pin = GPIO_Pin_0;
    //输出速度
	GPIO_InitLED.GPIO_Speed = GPIO_Speed_50MHz;

	GPIO_Init(GPIOA,&GPIO_InitLED);


	TIM_ETRClockMode2Config(TIM2,TIM_ExtTRGPSC_OFF,TIM_ExtTRGPolarity_NonInverted,0x00);

Keil使用技巧

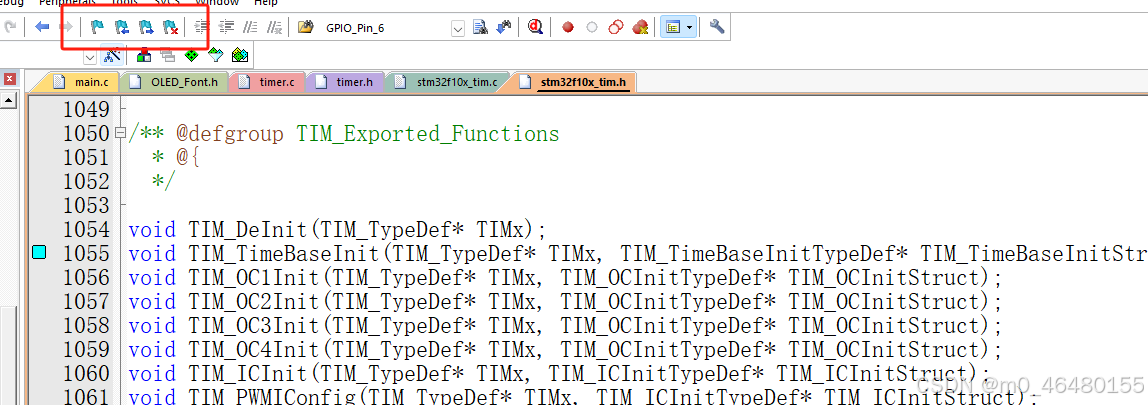

可以使用书签，标记当前代码。

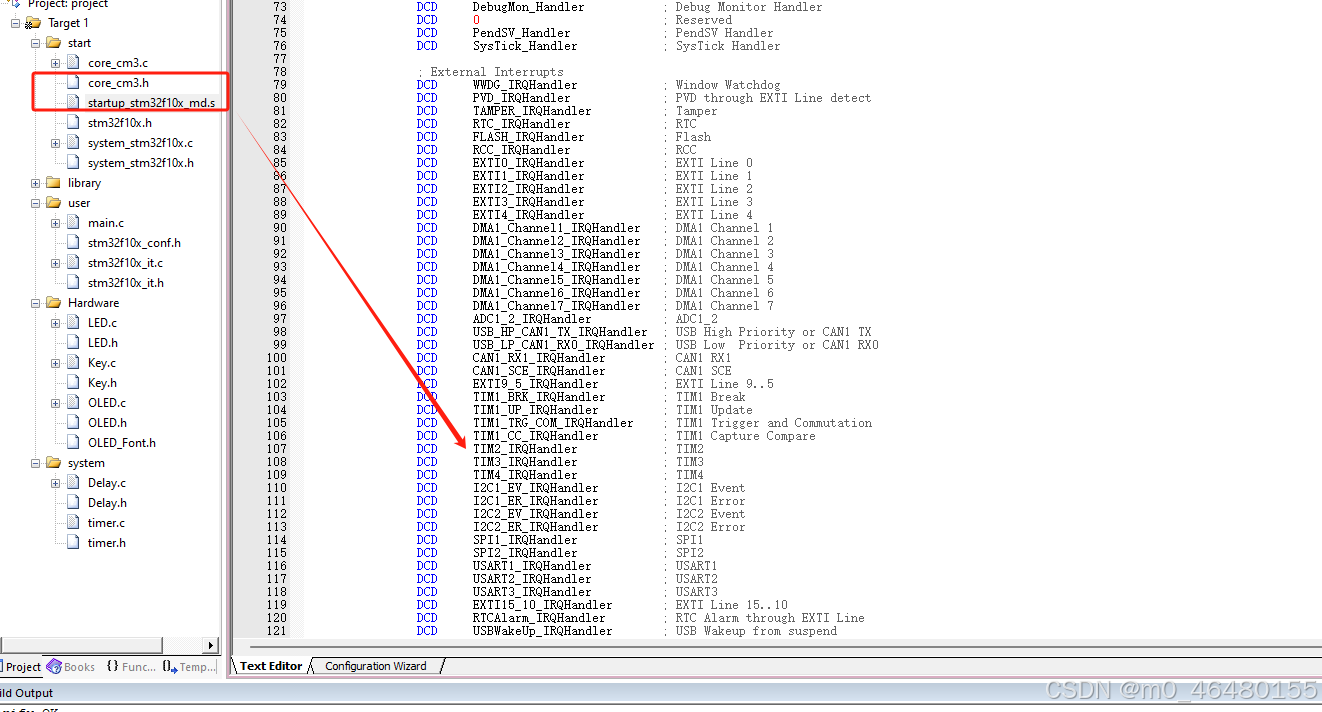

在启动文件中找到TIM2_IRQHandler,当定时器产生更新中断时，这个函数就会自动执行。
